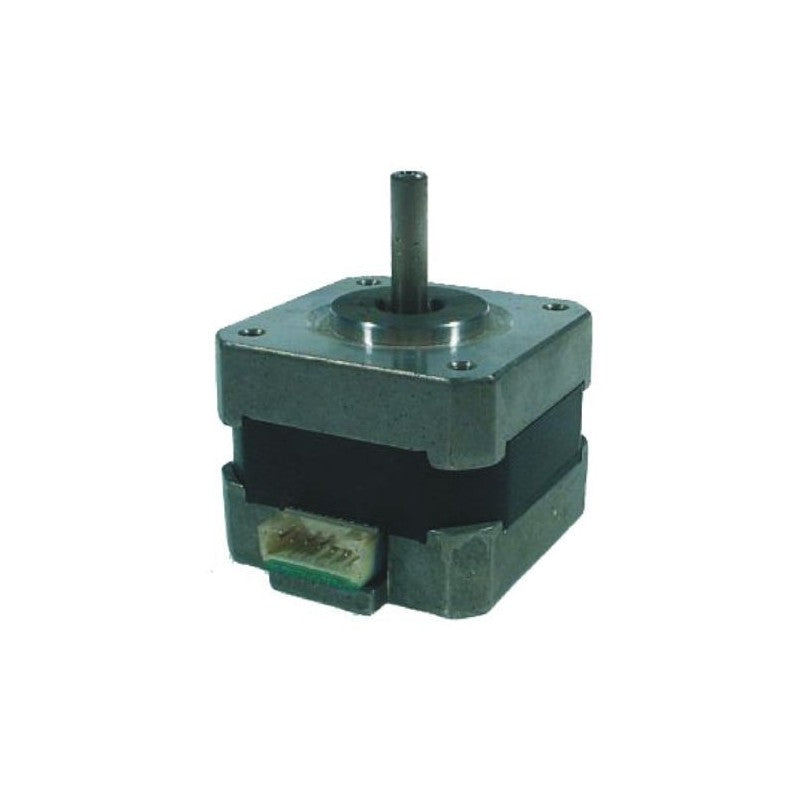

Triton Blue 17HS0019-06K - Motor Paso a Paso NEMA 17 de Repuesto

Triton Blue 17HS0019-06K - Motor Paso a Paso NEMA 17 de Repuesto

El Triton Blue 17HS0019-06K es un motor paso a paso de alto rendimiento, diseñado como repuesto original para una amplia gama de equipos de iluminación profesional y maquinaria de precisión. Este motor, perteneciente al estándar NEMA 17, es reconocido por su fiabilidad y exactitud, siendo la elección preferida para reparaciones y mantenimiento de equipos de marcas líderes. Su robusta construcción garantiza una larga vida útil y un funcionamiento estable, esencial para aplicaciones que demandan movimientos precisos y repetitivos.

Este componente es crucial para el correcto funcionamiento de los mecanismos de Pan (movimiento horizontal) y Tilt (movimiento vertical) en cabezas móviles de iluminación. Además de su uso en el sector del espectáculo, el motor 17HS0019-06K es altamente valorado en proyectos de robótica, impresoras 3D, máquinas CNC y otras aplicaciones de automatización industrial donde el control exacto del movimiento es fundamental. La compatibilidad con equipos de marcas como Elation, Futurelight y ADJ lo convierte en una solución versátil y fiable para técnicos y profesionales.

Es importante notar que en el mercado, este motor a menudo se asocia con el modelo 24HC2307-10C. Ambos son frecuentemente utilizados en los mismos modelos de cabezas móviles, por lo que el 17HS0019-06K sirve como un reemplazo directo y garantizado para asegurar la compatibilidad y el rendimiento óptimo del equipo.

Características Principales

• Repuesto Original Triton Blue: Garantiza la máxima compatibilidad y rendimiento en equipos de la marca, así como en otros dispositivos compatibles.
• Estándar NEMA 17: Cumple con las dimensiones estándar de la industria (42 x 42 mm), facilitando su instalación y sustitución en una gran variedad de equipos.
• Alta Precisión: Con un ángulo de paso de 1.8 grados, permite un posicionamiento angular muy preciso, indispensable para movimientos suaves y exactos en iluminación y maquinaria CNC.
• Construcción Bipolar: Configuración de 2 fases y 4 hilos que ofrece un excelente equilibrio entre torque, velocidad y control.
• Torque Elevado: Proporciona un par de retención (Holding Torque) robusto, asegurando que el motor mantenga su posición firmemente incluso bajo carga.

Beneficios para Técnicos y Profesionales

Utilizar el motor Triton Blue 17HS0019-06K asegura una reparación de calidad, devolviendo a los equipos sus especificaciones de fábrica. Su fiabilidad reduce la probabilidad de fallos futuros, minimizando el tiempo de inactividad y los costes de mantenimiento. Para los entusiastas del DIY y la automatización, este motor ofrece una base sólida y precisa para construir impresoras 3D, grabadoras láser o pequeños robots, gracias a su estandarización y rendimiento consistente.

Casos de Uso

• Iluminación Profesional: Reemplazo del motor de Pan y Tilt en cabezas móviles de marcas como Triton Blue, Elation, Futurelight, ADJ, entre otras.
• Impresión 3D: Ideal para los ejes X, Y y Z, así como para el extrusor, donde se requiere un control de movimiento exacto para lograr impresiones de alta calidad.
• Maquinaria CNC: Perfecto para fresadoras, grabadoras láser y routers de escritorio que necesitan movimientos precisos y repetibles.
• Robótica y Automatización: Utilizado en brazos robóticos, sistemas de posicionamiento de cámaras y otros proyectos de mecatrónica que requieran control motorizado.

Preguntas Frecuentes

¿Qué significa que sea un motor NEMA 17?

NEMA 17 es un estándar de la industria que define las dimensiones de la placa frontal del motor, que en este caso es de 1.7 x 1.7 pulgadas (aproximadamente 42 x 42 mm). Esto asegura que el motor pueda ser montado en cualquier sistema diseñado para este estándar.

¿Este motor es compatible con mi cabeza móvil si no es de la marca Triton Blue?

Sí, este motor se utiliza en una amplia variedad de cabezas móviles de marcas como Elation, Futurelight y ADJ. Se recomienda verificar las especificaciones técnicas de su equipo o el número de pieza del motor a reemplazar para confirmar la compatibilidad.

¿Cuál es la diferencia entre el modelo 17HS0019-06K y el 24HC2307-10C?

Ambos modelos son motores paso a paso utilizados en equipos similares. El 17HS0019-06K es el repuesto original de Triton Blue y a menudo es citado como el equivalente o reemplazo directo del 24HC2307-10C para asegurar un funcionamiento correcto.

¿Necesito un driver específico para este motor?

Sí, como todo motor paso a paso, requiere un controlador o "driver" que gestione los impulsos eléctricos para controlar su movimiento. Se debe utilizar un driver compatible con motores bipolares NEMA 17 y que pueda suministrar la corriente nominal requerida.

Descripción para proyectos

Motor paso a paso bipolar, estándar NEMA 17, con dimensiones de 42 x 42 x 48 mm. Presenta un ángulo de paso de 1.8 grados (200 pasos por revolución). Funciona con una corriente nominal de 2.0 A por fase y un voltaje nominal de 3.6 V. La resistencia de fase es de 1.8 ohmios y la inductancia es de 3.0 mH. Ofrece un par de retención (Holding Torque) de 0.59 Nm. El eje tiene un diámetro de 5 mm. El motor cuenta con 2 fases y una conexión de 4 hilos.
