GUIL

Torre para la elevación de equipos Line Array. Compacto (Volumen: 1,49 m3). TMD-545/N

Torre para la elevación de equipos Line Array. Compacto (Volumen: 1,49 m3). TMD-545/N

SKU:TMD-545/N

Precio habitual 6.812,52 €
Precio habitual Precio de oferta 6.812,52 €
Oferta Agotado
IVA incluido. Los gastos de envío se calculan en la pantalla de pago.

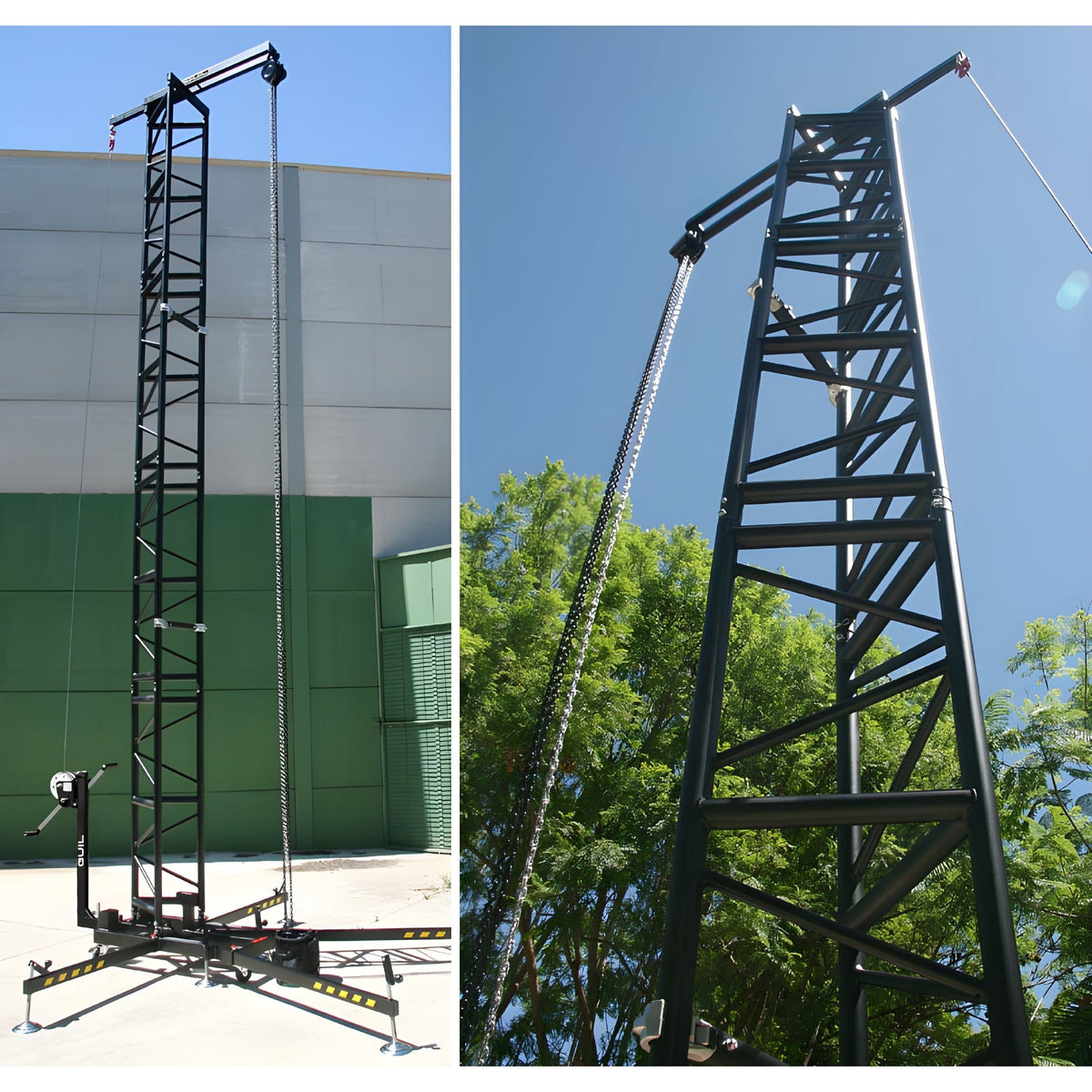

La Torre de Elevación Line Array TMD-545/N está especialmente creada para elevar sistemas Line Array de hasta 500 kg  a una altura máxima de 6.25 m mediante el uso de un Polipasto Manual de 2000 kg.  El departamento de ingeniería de GUIL ha diseñado una torre totalmente innovadora, certificada para su uso en exteriores, que puede ser montada y operada por una sola persona, con tan solo dos minutos de ayuda de un compañero durante el montaje.

La TMD-545/N está provista de un cabrestante de doble manivela , que hace más fácil y rápido el trabajo de montaje de la torre.

La TMD-545/N viene totalmente equipada con todos los componentes y elementos necesarios para su uso: estructura operativa completa, con polipasto para la elevación y un cabrestante de doble manivela para montaje, etc.  Tienes una torre muy completa, lista para su uso nada más retirar el embalaje de fábrica. Diseñada concienzudamente para un fácil montaje y manejo, y la torre en su totalidad ocupa sólo 1.49 m 3 en un mismo bloque para un fácil almacenaje.  La torre TMD-545/N es sumamente manejable, fácil de guardar, transportar y posicionar, y ofrece seguridad, fuerza y fiabilidad en su uso.  ¡Una de las torres más convenientes y funcionales del mercado, la solución perfecta para tus giras!

La Torre de Elevación de sistemas Line Array TMD-545/N viene provista de una interactiva aplicación “ TMD-545/N APC ”, para calcular la velocidad máxima admisible del viento para su uso en exteriores.



ESPECIFICACIONES TMD-545/N
Altura Máxima de la torre: 6,43 m
Altura Máxima de trabajo: 6,25 m
Carga Máxima: 500 kg
Sistema de elevación de PA: Polipasto Manual de 2000 kg (Incluido)
Sistema de elevación de la torre: Cabrestante doble manivela (Incluido)
Estructura de la torre – Truss: Apilable de 500 x 500 mm
(4 unidades de 1500 mm)
Material: Aluminio (aleación 6082-T6) y Acero
(acabado en NEGRO)
Altura Plegada: 195 cm (Diseño único – compacto)
Volumen: 1,49 m 3 (64 x 119 x 195 cm). Todo en una pieza
Uso: EXTERIORES e Interiores
Certificado para su uso en exteriores: Según normativa EN 13814
Verificada para una fuerza de viento: 8 Beaufort
Conforme a las Normativas: 2006/42/CE
EN 17206
(Reemplaza a DIN 56950-1 )
DGUV 17 & 18, DGUV Norma 115-002
(Antigua BGV-C1 )
Peso Neto: 190 kg
Herramienta interactiva: “TMD-545/N APC” (Incluida)


UNA REVOLUCIÓN EN DISEÑO:

MONTAJE RÁPIDO Y SENCILLO: Conocedores de los problemas a los que se enfrentan los técnicos para instalar sistemas de sonido de estas características para eventos al aire libre, GUIL ha diseñado la torre para PA TMD-545/N, la cual necesita solo de un profesional para su montaje. El cabrestante de doble manivela permite al técnico elevar la estructura de trusses sin ayuda de otros compañeros. Sólo se necesitará la ayuda de otro profesional un par de minutos para empezar a elevar el mástil de la torre, y similar para desmontarla.

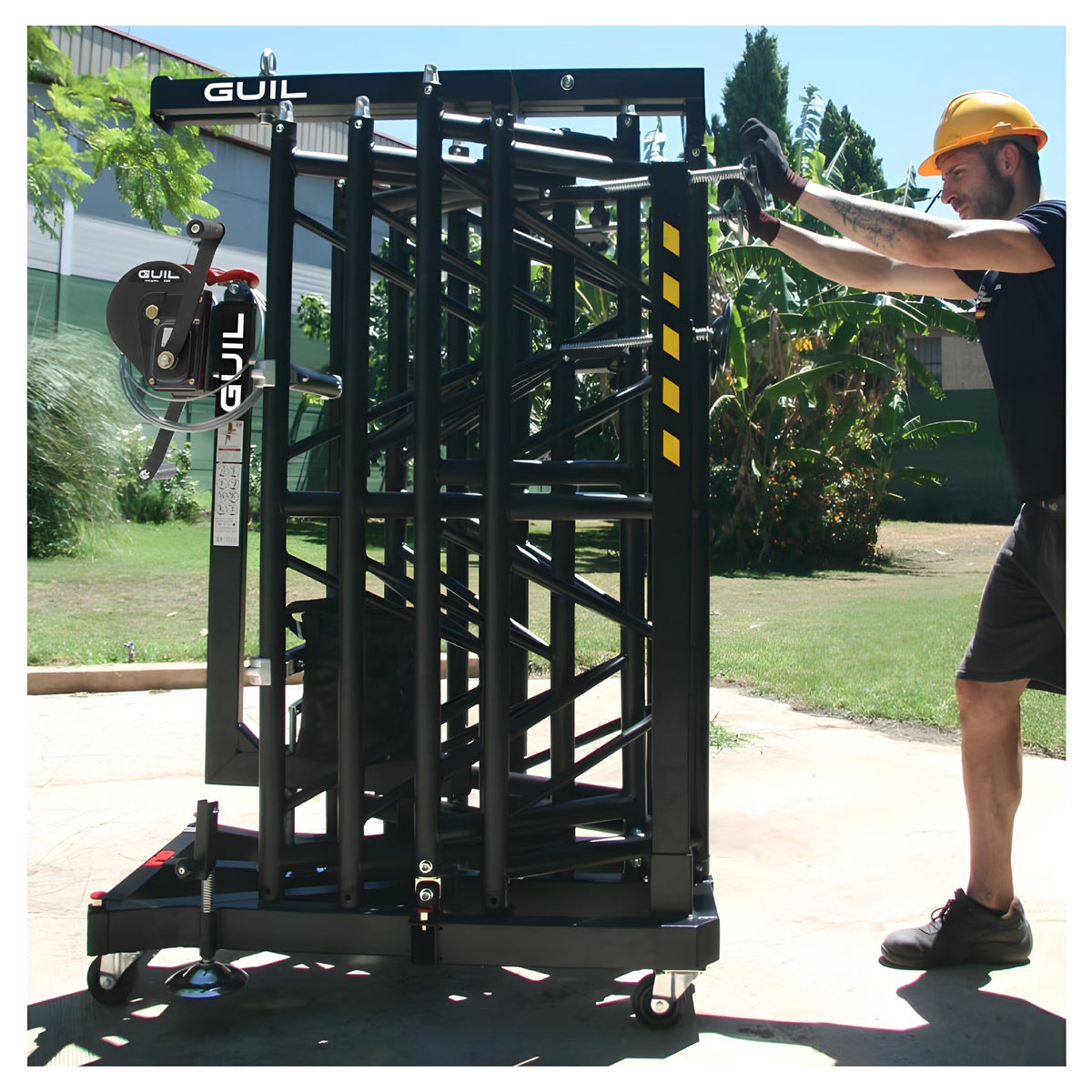

COMPACTA PARA ALMACENAMIENTO Y TRANSPORTE: Con su ingenioso diseño en un único bloque (sin piezas sueltas) y reducidas dimensiones de almacenamiento sólo un bloque de 1.49 m3, junto a su facilidad de transporte y manejo, la torre para la elevación de sonido TMD-570 tiene derecho a ser considerada como una de las estructuras más prácticas en el mercado. Un solo técnico puede mover el TMD-570 sobre sus ruedas, desde el camión hasta el lugar de montaje con total facilidad, utilizando el manillar para dirigirlo. ¡Eso es perfecto para ti! La TMD-545/N es ideal para giras y espectáculos de temporada, así como para cualquier otro uso intermitente en el que se necesite una torre de gran altura y capacidad de carga y donde el espacio de almacenamiento también sea un factor importante.

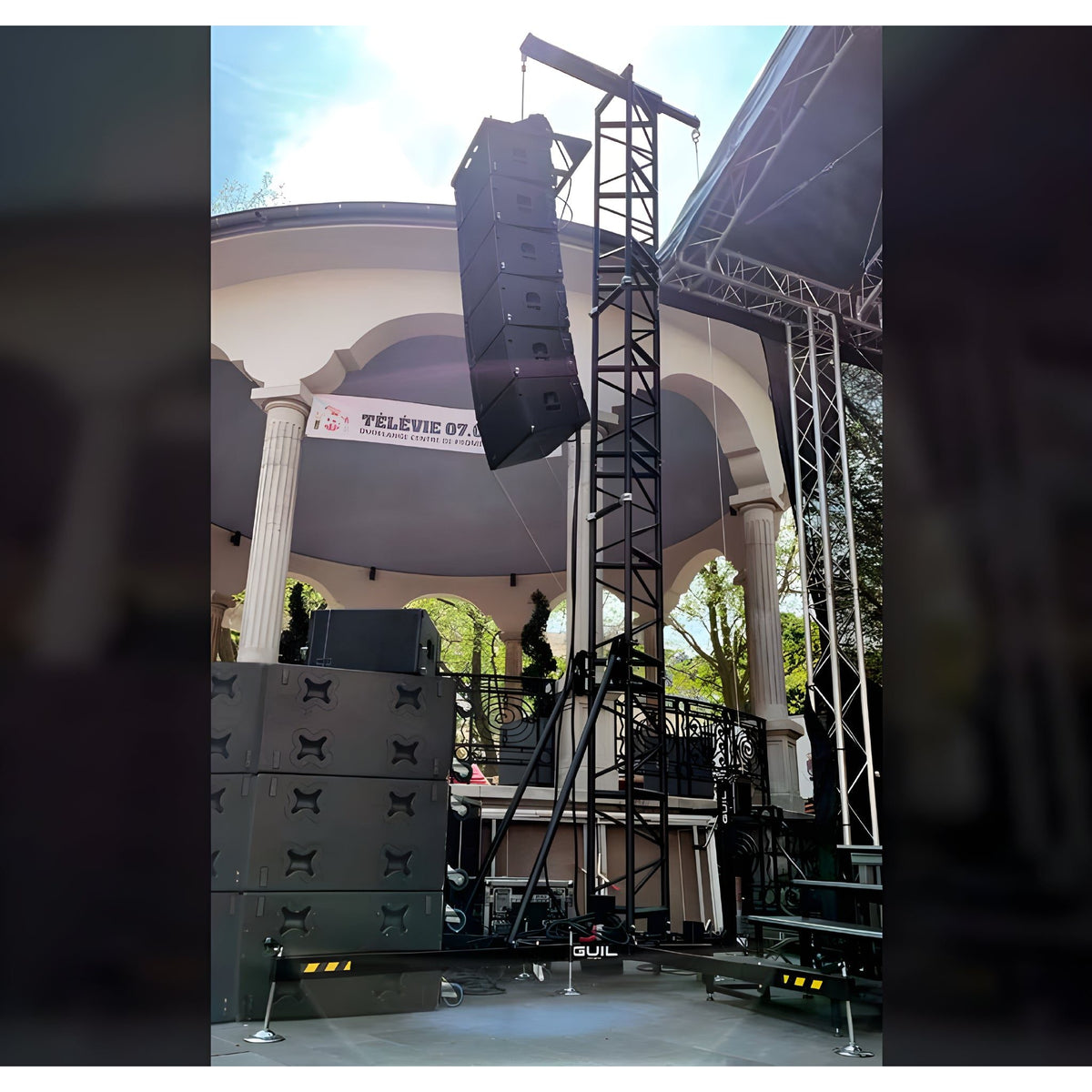

DISEÑADA PARA EVENTOS AL AIRE LIBRE: La TMD-545/N ha sido especialmente concebida para su uso en exteriores (aunque, naturalmente, también puede utilizarse en interiores), y se suministra con una aplicación interactiva, el “TMD-545/N APC”, que ayuda al usuario a calcular la velocidad máxima admisible del viento, según la normativa aplicable de la UE (EN 13814), teniendo en cuenta el peso y la altura del line array a utilizar en cada ocasión.

TMD-545-N limpia-retocada

MÁXIMA SEGURIDAD Y FIABILIDAD: Para GUIL lo más importante es fabricar productos que garanticen una máxima seguridad. Por ello, trabajamos únicamente con las soluciones tecnológicas más actuales y materiales de la más alta calidad para cumplir con los proyectos de nuestro departamento de ingeniería, y la torre TMD-545/N es un claro ejemplo de esta regla. La resistencia y estabilidad certificadas de esta torre, concebida y construida para elevar 500 kg de equipos line array a 6.25 metros de altura, se consigue gracias a su inteligente diseño y construcción reforzada, para garantizar la protección del equipo de sonido, la de la torre propia, y por supuesto, la seguridad de las personar cerca de la torre en el evento.


TIEMPO Y ESFUERZO MÍNIMOS EN EL MONTAJE:

La torre de rigging TMD-545/N ha sido diseñada para que su montaje sea lo más rápido y fácil posible.  Las patas delanteras y los estabilizadores laterales de la torre se alojan en sus encajes y se aseguran con pasadores (Ref. RC-100). Las secciones de truss de la TMD-545/N están diseñadas para ensamblarse horizontalmente, antes de unirse a las bisagras en la base de la torre y elevarse a su posición de trabajo. Los siete husillos en las patas, estabilizadores laterals y la base, junto con el nivel de burbuja, se usan entonces para nivelar la torre antes de su uso. Este Sistema permite un rápido y fácil montaje y desmontaje de la torre, con la ayuda de solo dos profesionales.

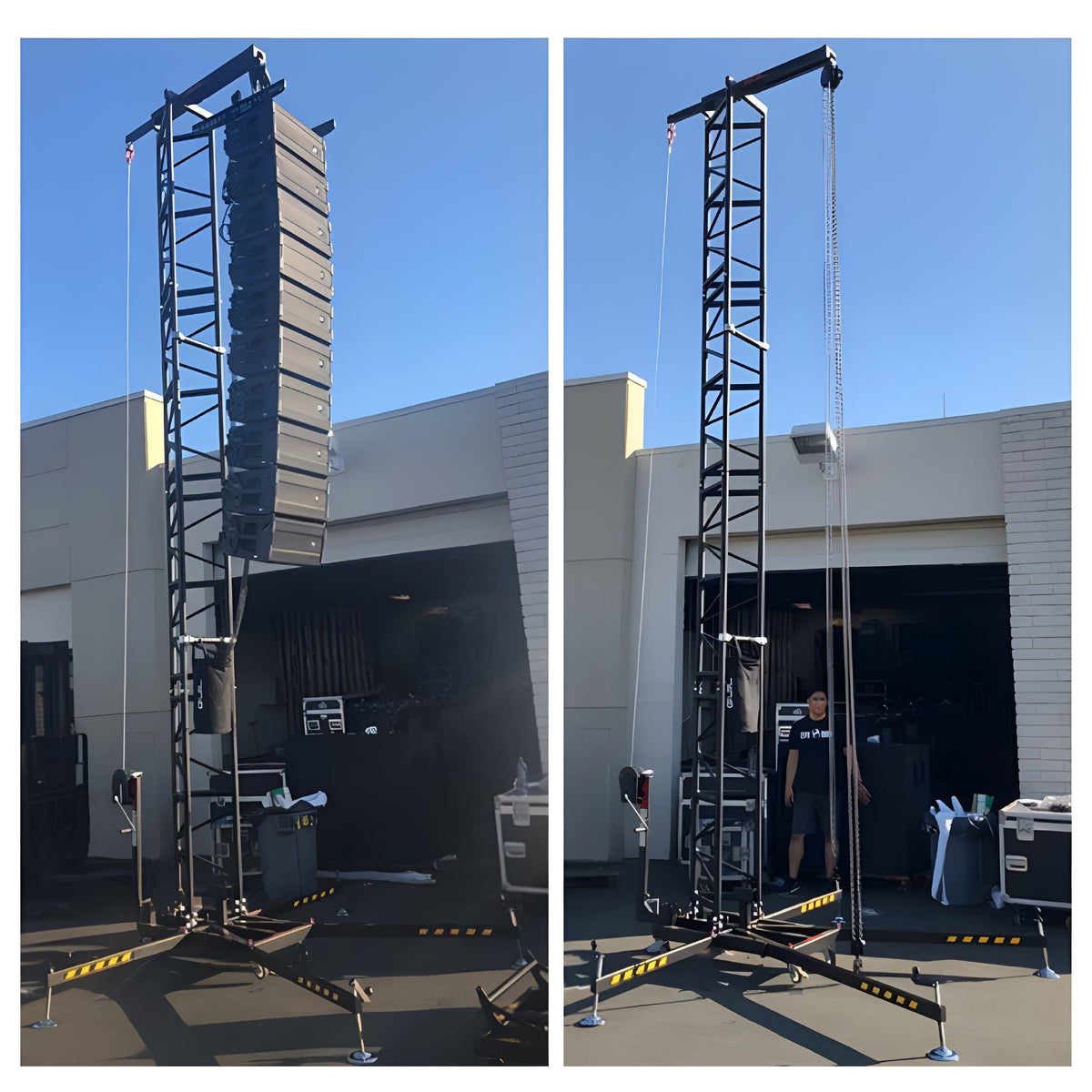

El Sistema de Line Array se elevará usando el polipasto manual (Ref. POLI/4), el cual tiene una capacidad certificada de 2.000 kg (CE). Este polipasto viene provisto de una cadena de 6 m, haciendo posible elevar la torre sin esfuerzo. También viene incluida una (BLC-01) bolsa reforzada para la cadena BLC-01.

Los trusses de sección trapezoidal fueron creados por el departamento técnico de GUIL con el objetivo de conseguir un mástil de alta resistencia específico para uso en exteriores que, al mismo tiempo, fuera rápido de montar y ocupara el menor espacio posible con miras a almacenamiento y al transporte.

TMD-545-Base


ESTRUCTURA MODULAR:

SECCIONES DE TRUSS: El mástil consta de cuatro trusses de 1500mm de longitud con diseño trapezoidal (500mm x 500mm), lo que permite apilar las secciones verticalmente en la base para su almacenamiento y transporte y se suministra dos brazos de refuerzo ajustables. Las secciones de la estructura de la torre han sido especialmente diseñadas por los ingenieros de GUIL para proporcionar la máxima resistencia, al mismo tiempo que se apilan juntas para el almacenamiento y el transporte para ocupar solo 1.49 m3 cuando se almacenan en su base con ruedas.

BARRAS DE REFUERZO: La torre en sí está equipada con dos riostras, que se aseguran a los trusses mediante dos abrazaderas y a las patas delanteras con soportes especialmente diseñados, formando una estructura fuerte y muy estable.


SECCIÓN SUPERIOR:

El cabezal consta de dos vigas de aluminio de 1190mm de gran resistencia y una extensión de 400mm que se proyecta desde su parte posterior.

Su parte frontal tiene dos funciones:

1.- La parte frontal de la sección de truss superior mide de 760 mm de largo, y esto, combinado con la inclinación de 3º de la estructura de truss, asegura el grado correcto de inclinación del sistema line array.

2.- Actúa como un brazo robusto para adaptarse al polipasto de cadena 2T que levanta el Sistema Line Array.

Su parte trasera tiene dos funciones:

1.- Permite a los profesionales abrochar el gancho de seguridad del freno del cabrestante. El sistema de bisagra en la base de la torre permite elevar la estructura del mástil casi sin esfuerzo, sólo con la intervención de un técnico.

2.- Una vez la torre está montada en su totalidad, el cabrestante puede ajustarse ligeramente para obtener un efecto de estabilidad con contrapesos.

TMD-545-Cabezal-1024x529


BASE:

Lifting-towers-for-Line-Array-TMD-545-N-Measurements

DISEÑO ÚNICO: La base de la TMD-545/N es el resultado de un diseño revolucionario y una ejecución pionera, con el doble propósito de ser la base de la torre line array cuando está en uso y albergar todos los componentes de la torre en un solo bloque para su transporte y almacenamiento.  Los tramos de truss y demás componentes, incluidos el cabrestante y el polipasto, están situados en la base de tan solo 640×1190 mm, formando así un compacto bloque que previene la pérdida de piezas durante el almacenaje y el transporte.

La base también viene provista de un nivel de burbuja para nivelar la torre antes de su uso, con la ayuda de los husillos.

MONTAJE DEL CABRESTANTE: El cabrestante de doble manivela de la TMD-545/N está sujeto a una estructura especial que encaja en la base para un mejor transporte y almacenamiento. Para el montaje, el cabrestante se instala en la torre donde forma un punto de anclaje para el cable. Esto crea un soporte que le da una gran fuerza y estabilidad a la torre, y un mayor soporte para cuando el Sistema de Line Array se eleva.

Las manivelas del cabrestante, especialmente diseñadas para elevar cargas pesadas, son desmontables, para prevenir cualquier manipulación no autorizada durante el uso de la torre.

PATAS Y ESTABILIZADORES: Las patas y estabilizadores laterales de la TMD-545/N, alojadas verticalmente en la base, son extensibles para asegurar que la torre tiene una gran área estable de seguridad. Patas y estabilizadores están equipados con husillos niveladores, hechos enteramente de acero con discos de goma en su base, para asegurar que la base está nivelada antes de comenzar a usarla. Adicionalmente, hay tres husillos más en la base de la torre, hacienda un total de siete husillos, todos provistos de discos de acero cromado para más robustez y fiabilidad. Los husillos tienen rosca de doble paso para trabajos de esfuerzo máximo, que permite elevar la torre muy rápidamente. Cuando las patas y estabilizadores están extendidos, los husillos están desplegados para nivelar la torre, garantizando un apoyo de 360º esencial para cuando hay gente alrededor de la torre montada y en uso.

TRANSPORT: Para facilitar su transporte la base está equipada con cuatro ruedas de grandes dimensiones (100 mm diámetro) con freno, y un manillar para dirigirla, haciendo de la TMD-545/N una torre extremadamente manejable.  Un solo técnico puede mover la base con todos los componentes del TMD-545/N donde sea necesario. Una sola persona moviendo una torre line array completa para elevar 500 kg a 6.25 metros de altura: ¿quién puede resistirse a eso?

TMD-545N-Plegada

MÁXIMA SEGURIDAD:

TMD-545/N – SEGURIDAD EN LA ELEVACIÓN DE EQUIPOS DE LINE ARRAY, 6.25 METROS 500 KG

La torre de rigging TMD-545/N cumple con los requisitos de seguridad de acuerdo con las siguientes Normas y Reglamentos:

▪ Directiva 2006/42/CE: relativa a las máquinas y que establece los requisitos de seguridad y salud que se aplican en el diseño y construcción de máquinas.
▪ EN 13814:
Maquinaria y estructuras para ferias y parques de atracciones.
▪ EN 17206
 (Reemplaza DIN 56950-1): Tecnología del entretenimiento – Maquinaria para escenarios y otras áreas de producción – Requisitos e inspecciones de seguridad.
▪ DGUV Reglamentos 17 y 18:
Reglamento de prevención de accidentes. Instalaciones para eventos y producción para representaciones escénicas.
▪ DGUV Norma 115-002:
Instalaciones de producción y puesta en escena para la industria del entretenimiento.

Cuando GUIL introdujo su torre para Line Array TMD-545, fue pionero en el sector eventos, con un gran éxito por su ingenioso diseño, que permitía tener la torre en su totalidad en una sola base, reduciendo así el espacio de almacenaje y el tiempo de montaje. Cabe remarcar que la torre es notablemente ligera para su altura y capacidad de carga. Este modelo de torre se ha ido mejorando con el paso de los años. Actualmente se fabrica en color negro, con pintura en acabo epoxy, lo que la hace más discreta en conciertos y otros eventos.

Debido al éxito de la TMD-545/N, GUIL ha seguido indagando en las necesidades de los profesionales del sector eventos, permitiéndole diseñar nuevas torres y otros productos, ofreciendo así una gama de torres originales y compactas que permitan elevar una mayor carga a una mayor altura, como por ejemplo la torre TMD-570.

SELLO EXPO ENGENIEERING+EN13814
