Tarima para escenarios. Carga máxima 1400 kg/m2. Conectores incluidos
Tarima profesional de aluminio con tablero de abedul (21 mm) (PATAS NO INCLUIDAS). TM440XL
Precio estándar
679,58 €
inc. IVA
No se pudo cargar la disponibilidad para recoger
Si tienes alguna duda acerca de este producto, podemos atenderte rellenando el formulario de contacto
Pregunta a un experto
Tarima modular de alta resistencia con tratamientos hidrófugos e ignífugo, certificada para cargas de hasta 1400 kg/m2 (2x1m: 2800 kg Uniformemente distribuidos).
La tarima TM440XL es resistente a la intemperie y está fabricada en aluminio extrusionado y panel fenólico de madera de abedul de 21 mm, con acabado antideslizante y cantos sellados. 2 conectores metálicos incluidos: 1 TMU-01 y 1 TMU-02.
| ESPECIFICACIONES | TM440XL |
| Carga Máxima | 1400 kg/m2 (14 KN/m2) (2×1 m: 2800 kg) |
| Tablero | > Madera de Abedul > Espesor: 21 mm > Contrachapado fenólico (WBP) |
| Certificación según normativas | DIN 15921 Entertainment technology |
| DGUV Regulation 17 & 18, DGUV Rule 115-002 |
|
| Medioambiente | Certificado FSC |
| Certificado PEFC | |
| Resistencia al fuego | Clasificación: B-s1 (según normativa: DIN EN 13501-1) |
| Comportamiento antideslizante | R-13 (según normativa: DIN 51130) |
| Material | Aluminio, aleación EN AW 6063 80-T6 |
| Conectores incluidos | 1 x TMU-01 y 1 x TMU-02 (inoxidable) |
| Uso | Interiores y Exteriores |
| Alturas estándar | de 10 a 200 cm (otras alturas bajo petición) |
| Medidas estándar | 2×1 m / 1×1 m / 2×0,5 m / 1×0,5 m (otras medidas bajo petición) |
| Peso Neto | 43 kg (2×1 m) |
| Altura de almacenaje | 10 cm |
SEGURIDAD GARANTIZADA:
Nuestras Tarimas TM440XL están certificadas para 1400 kg/m2 bajo la siguientes Normas:
- DIN 15921:2015-09: Requerimientos técnicos de seguridad y ensayos para las Tarimas y Marcos de aluminio de la Industria del Espectáculo.
- Directiva 2001/95/CE: Requisitos de seguridad de los productos del Parlamento Europeo del 3 de diciembre del 2001
- DGUV Regulation 17: Instalaciones y montajes de Escenarios para la Industria del espectáculo
- DGUV Rule 115-002: Instalaciones y montajes de Escenarios para la Industria del espectáculo
Estas normativas exigen un factor de seguridad de 1.95. Las pruebas de seguridad y los ensayos de carga para la tarima GUIL TM440XL se realizaron con 5.460 kg.
Pueden solicitar todos los certificados a nuestro departamento de Ingeniería.
TABLERO:
Las tarimas TM440XL están equipadas con un panel de madera de Abedul, de 21 mm de espesor.
El panel, provisto de un acabado antideslizante mediante una impresión especial en caliente, está compuesto por capas encoladas con resina fenólica resistente a la intemperie y al agua (WBP).
El tablero está sometido a tratamientos hidrófugos e ignífugos, así como a tratamientos contra los productos químicos comúnmente utilizados. Estas características garantizan la más alta resistencia y durabilidad tanto para aplicaciones en exteriores como en interiores.
Para hacer este panel más seguro y duradero, todos sus bordes se han sellado con pintura acrílica evitando la penetración de humedades.
Pueden solicitar los certificados del tablero a nuestro departamento de Ingeniería.
El tablero utilizado, fabricado ÚNICAMENTE con madera de abedul, está especialmente diseñado para aquellas aplicaciones en las que se requiere propiedades antideslizantes junto con una gran resistencia al desgaste. La construcción a base de múltiples capas garantiza que el tablero sea muy compacto y resistente.
El panel utilizado cumple con las siguientes Normativas y Estándares:
– EN 13986:2004+A1:2015
– EN 314-2/clase 3
– DIN 53799
– DIN 5113
Nuestras tarimas están diseñadas para su uso en interiores y exteriores. Importante: El panel de nuestras tarimas es resistente al agua, NO ES IMPERMEABLE. En caso de lluvia, humedad u otras inclemencias del tiempo, se deben desmontar y guardar. Pueden aguantar periodos cortos expuestas a lluvia y humedad. No han sido diseñadas para ser utilizadas como una instalación permanente en exteriores donde pueden estar expuestas a condiciones extremas todo el año.

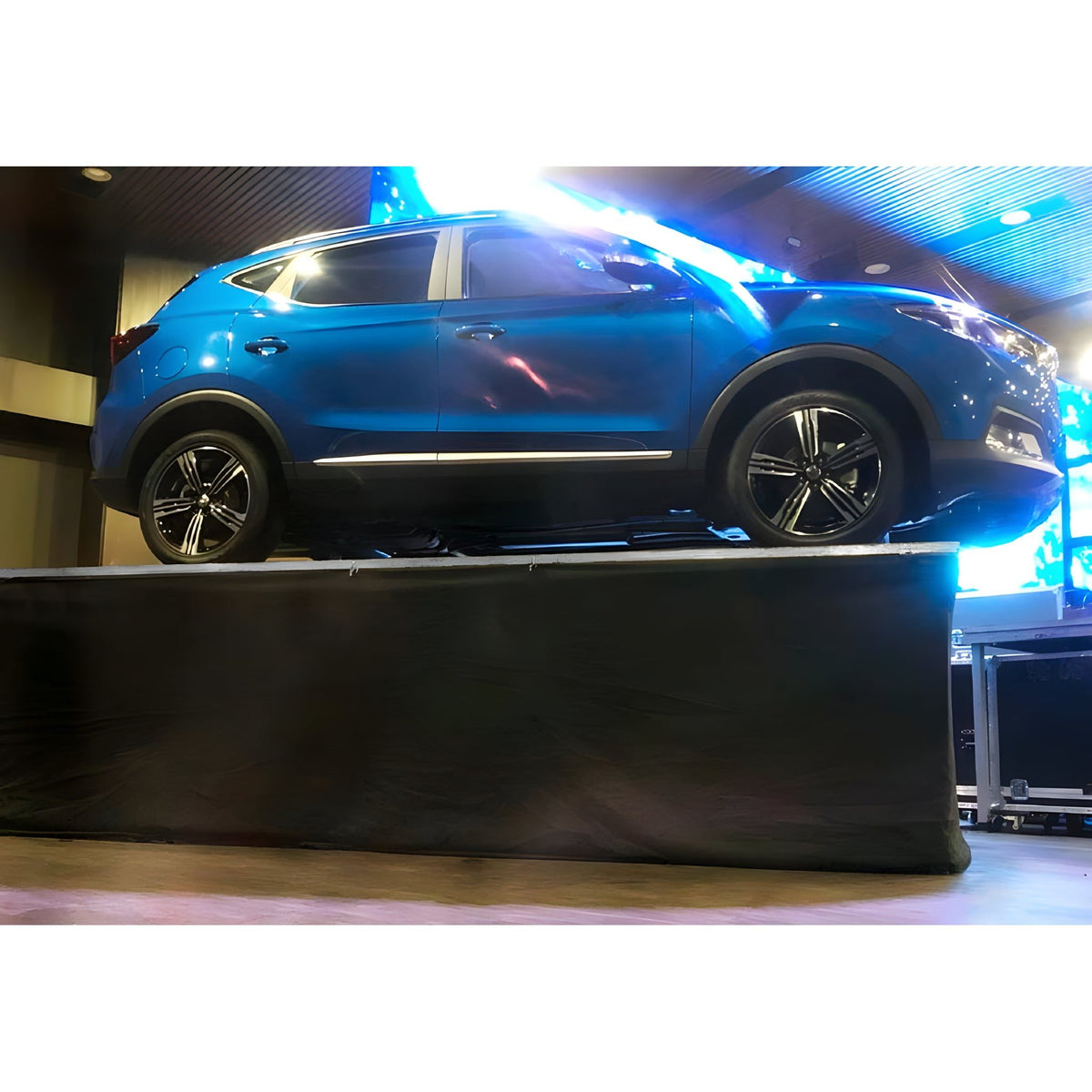

Las Tarimas TM440XL ofrecen la mejor solución para cualquier tipo de evento, donde se requieran grandes cargas, pudiéndose utilizar en múltiples configuraciones tanto para instalaciones permanentes (interiores) como temporales (rampas, conciertos, teatros, pódiums, pasarelas, conservatorios, exposición de coches, decoración, etc.).
Gracias a su tablero fenólico de abedul, resistente a la intemperie y a su estructura reforzada de aluminio, las tarimas TM440XL son perfectas para su utilización en exteriores. La combinación de todas estas características hace de la Tarima TM440XL un elemento muy práctico para todos aquellos eventos que requieren una gran resistencia de carga con un rápido y sencillo montaje.
Tableros sí, pero de bosques sostenibles.
Por eso en GUIL los tableros que utilizamos para la fabricación de nuestras tarimas llevan el sello FSC (Forest Stewardship Council, o Consejo de Gestión Forestal) que garantiza que los productos son procedentes de bosques bien gestionados, de esta forma, los consumidores pueden escoger de forma responsable.
Nuestras tarimas no necesitan barras de refuerzo, ya que sus componentes garantizan la máxima seguridad (perfil reforzado, MADERA 21 mm – de ABEDUL y elementos de fijación); excediendo la carga exigida en la normativa durante las pruebas de ensayo.
MARCO:
La tarima TM440XL está construida con un fuerte marco de aluminio de gran capacidad de carga (Aleación EN AW 6063 80 –T6) con un perfil de 94 mm con 4 nervios de refuerzo.
Su diseño multifuncional de guía continua garantiza una rápida y fácil unión de tarimas entre sí y permite una sencilla y rápida adaptación de una amplia variedad de accesorios (pasamanos, escaleras de acceso, faldones, revestimientos, asientos, etc).
El panel se fija a la estructura del marco mediante tres sistemas de sujeción: espuma de alta fijación, tornillos de acero inoxidable, y silicona, evitando así posibles ruidos y vibraciones y a su vez dotando a la tarima de una gran resistencia frente a las inclemencias del tiempo.
TRIPLE SISTEMA DE SUJECIÓN de tablero a perfil mediante:
– Espuma de alta fijación
– Tornillos de acero inoxidable
– Silicona
Las seis escuadras, construidas en aluminio extrusionado de alta resistencia, están fijadas al marco (cada una de ellas) mediante 4 tornillos de M8 con tuercas auto-frenables.
Las escuadras están provistas de un protector de refuerzo con doble utilidad:
– Cuando se coloca directamente en el suelo (sin patas) evita roces y ruidos.
– Cuando se apilan varias tarimas, evita rallar la tarima donde se apoya.
Las patas se alojan en las escuadras de manera rápida y sencilla utilizando el pomo metálico de diseño ergonómico; garantizando máxima fijación y resistencia.
Nuestras tarimas TM440XL no necesitan barras de refuerzo, ya que utilizamos panel de 21 mm de espesor de madera de abedul y un marco de aluminio reforzado que garantizan la máxima seguridad.
PATAS:
• Posibilidad de pintar las patas en diferentes colores. • Bajo petición, podemos fabricar la tarima para patas de 60×60 mm
– PTA5-T: Patas telescópicas regulables milímetro a milímetro.
– PTA5-D: Patas telescópicas regulables milímetro a milímetro con husillo nivelador
– PTA5-P: Patas telescópicas con pasador y husillo nivelador
– PTA-R: Patas telescópicas con ángulo de inclinación para hacer rampas y montajes con desnivel
– PTA5-F: Patas para una altura fija
– PTA5-N: Patas para una altura fija con husillo nivelador
SISTEMAS DE UNIÓN:
Cada Tarima TM440 se suministra con dos sistemas de unión; conectores que garantizan máxima seguridad en sus montajes:
TMU-01: Sistema rápido de anclaje para las tarimas TM440, TM440XL, TM440XXL, TM300 y TM441 mediante la unión de sus perfiles (guía). Este sistema, inyectado en metal con acabado cincado, está diseñado para evitar la separación de tarimas colocadas a la misma altura.
La unión de anclaje y nivelación ref. TMU-01 es un componente muy útil, ya que garantiza que no haya ningún espacio/junta, ni desnivel entre los módulos.
TMU-02: Permite la unión de las tarimas internamente, marco con marco; reforzando toda la composición modular del escenario. (Fabricado en acero inoxidable).
Nota: Por cada 4 patas telescópicas de altura 70-120 o superior se incluye sin cargo 1 sistema de unión pata-pata (Ref. TMU-04)
TMU-04: Permite la unión de las tarimas mediante dos de sus patas (Brida doble). (Fabricado en acero inoxidable).
TMU-08 Brida cuádruple: Permite la unión de las tarimas mediante cuatro patas.
MEDIDAS:
- Ref. TM440XL/2X1: Tarima de 2000 x 1000 mm (1400 kg/m2).
Tablero de Abedul de 21 mm. Incluye conectores: 1xTMU-01 y 1xTMU-02.
NOTA: Bajo petición fabricamos tarimas/escenarios con diferentes formas y tamaños.
ACABADOS:
CONFIGURA TU ESCENARIO CON TARIMAS DE DIFERENTES FORMAS Y ACABADOS ESPECIALES.
> Tarimas con panel de metacrilato transparente, aluminio estriado y liso, goma, rejilla, moqueta…
> Tarimas de colores: Posibilidad de pintar el marco y las patas en diferentes colores.
