REAN RRX3MF-Z-012 - Conector Combinado XLR Macho/Hembra IP65

REAN RRX3MF-Z-012 - Conector Combinado XLR Macho/Hembra IP65

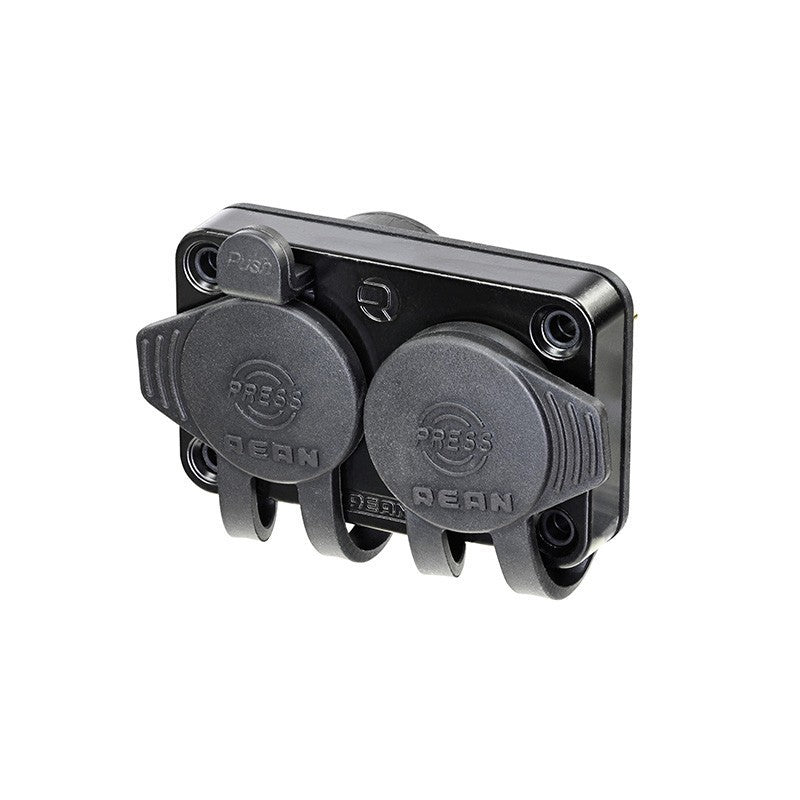

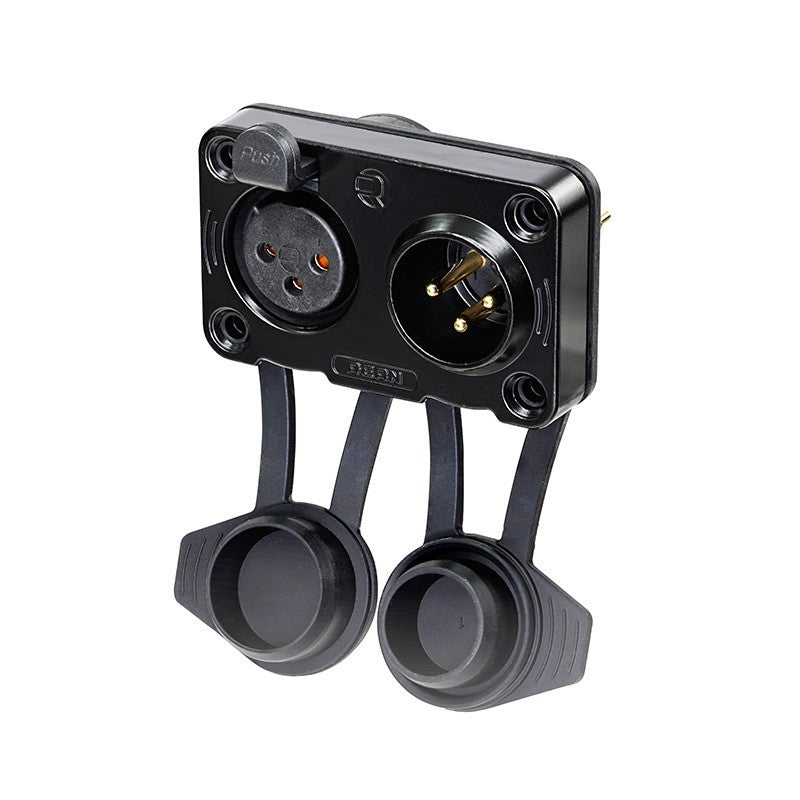

El conector chasis combinado XLR de 3 pines macho y hembra REAN RRX3MF-Z-012 en acabado negro es una de las soluciones más fiables y robustas del mercado para instalaciones audiovisuales exigentes. Fabricado bajo los altos estándares de ingeniería del Grupo Neutrik, este componente garantiza una conexión segura tanto para entrada como para salida de señal. Su diseño ha sido cuidadosamente pensado para ofrecer el máximo rendimiento en entornos donde las condiciones climáticas o de trabajo pueden ser hostiles, asegurando siempre una transmisión fluida y sin interrupciones.

Características principales

• Carcasa robusta de fundición de zinc con un moderno y discreto revestimiento negro.
• Formato combinado que incluye conexión XLR macho y hembra de 3 pines en el mismo receptáculo, optimizando el espacio del panel.
• Clasificación IP65 que asegura protección frente a la entrada de agua al conectarse con la serie REAN Z o usando una tapa de goma cerrada.
• Materiales altamente seguros para la industria, con clasificación de inflamabilidad UL94 V-0.
• Diseño con estanqueidad al aire, protegiendo el interior de los dispositivos ante los cambios de presión y humedad ambiental.
• Sistema de bloqueo por pestillo para una sujeción firme que evita cualquier tipo de desconexión accidental.
• Terminales diseñados para un montaje vertical directo sobre placa de circuito impreso (PCB) desde la parte frontal.

Beneficios para profesionales del montaje

• Máxima durabilidad: Con una vida útil superior a los 1000 ciclos de apareamiento, este conector soporta un uso intensivo continuado sin perder calidad de contacto, gracias a su revestimiento de oro platino y contactos de aleación de bronce.
• Rendimiento superior: Al ser una marca del Grupo Neutrik, REAN proporciona la ingeniería y la fiabilidad de las grandes producciones audiovisuales, garantizando un funcionamiento estable a largo plazo.
• Seguridad en entornos adversos: La protección IP65 y su total hermetismo al aire eliminan las preocupaciones por fallos técnicos derivados de la humedad o el polvo, algo absolutamente vital en eventos en vivo, giras o instalaciones fijas al aire libre.
• Optimización del diseño de equipos: Su estructura dual de entrada y salida integrada en un solo chasis permite ahorrar un espacio muy valioso en la construcción de equipos de iluminación, racks modulares o cajas de escenario.

Casos de uso

• Sistemas de iluminación escénica y teatral que requieran conectividad hermética contra el polvo y la humedad.
• Cajas de escenario (Stage Boxes) y paneles de enrutamiento de señales analógicas o digitales.
• Estructuras de señalización digital integradas en entornos públicos, comerciales o industriales.
• Equipamiento audiovisual expuesto a cambios bruscos de temperatura, operando sin problemas desde -30ºC hasta +80ºC.

Preguntas frecuentes

¿Este conector incluye la certificación IP65 por sí solo?
Para garantizar la máxima protección IP65 contra el agua y las partículas, el conector debe estar acoplado con un conector XLR compatible de la serie REAN Z o, de lo contrario, mantener la tapa de goma completamente cerrada cuando el equipo no se encuentre en uso.

¿Es apto para instalar en cualquier tipo de placa electrónica?
Sí, su diseño de pines y alambrado está específicamente orientado para realizar un montaje vertical en placa de circuito impreso (PCB), facilitando la instalación desde la parte frontal del panel del equipo o chasis.

¿Qué nivel de retención mecánica ofrece frente a posibles tirones de cables?
Gracias a su fiable dispositivo de bloqueo mediante pestillo, requiere una fuerza controlada de retirada e inserción de hasta 40 Newtons. Esto asegura que el cable permanezca fijo y no se suelte por tirones accidentales durante un evento.

¿Garantiza una buena conductividad de la señal a lo largo del tiempo?
Completamente. Incorpora contactos de bronce con un recubrimiento avanzado de oro platino, lo que mantiene una resistencia de contacto sumamente baja (inferior a 5 miliohmios) incluso tras miles de usos.

Descripción para proyectos

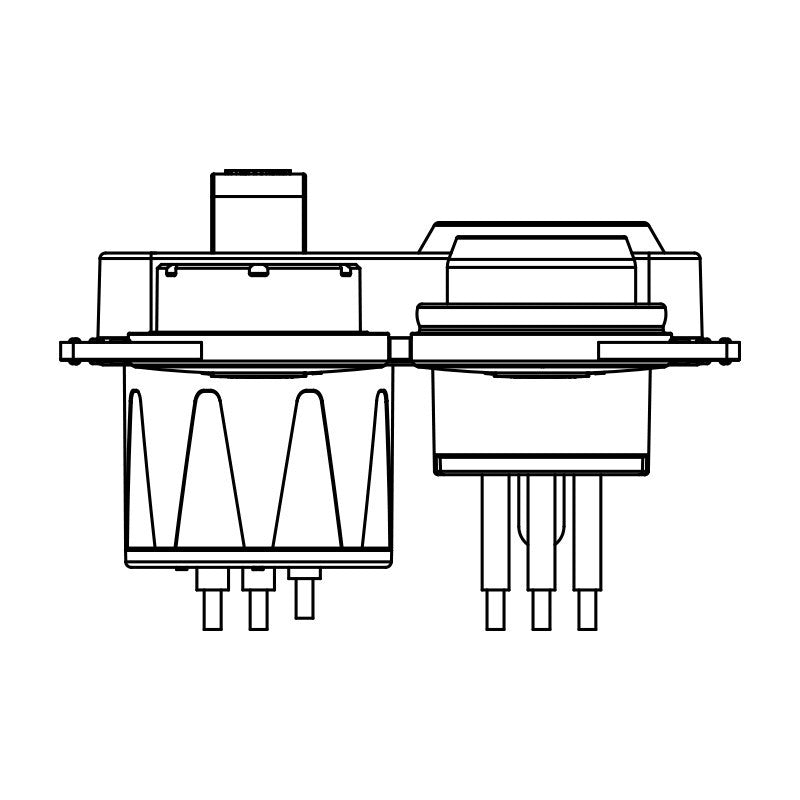

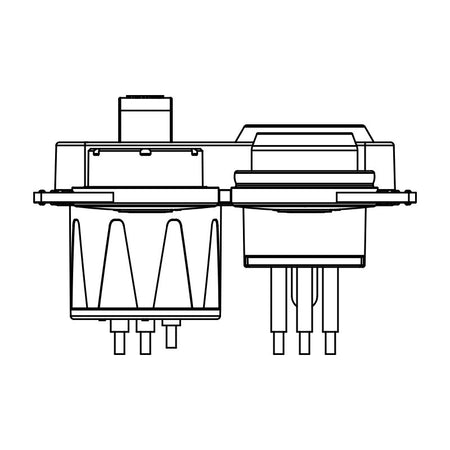

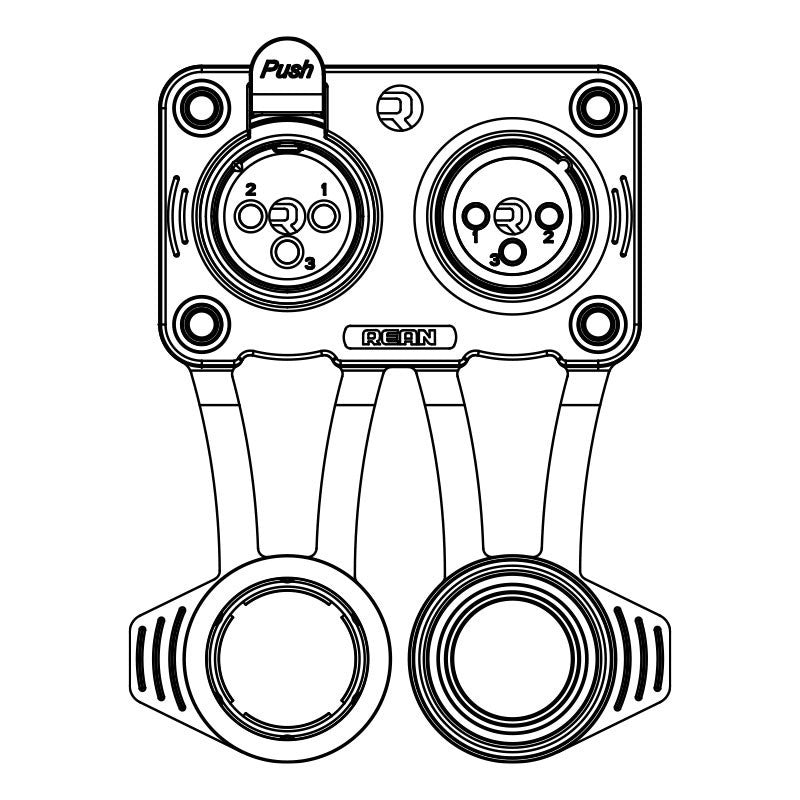

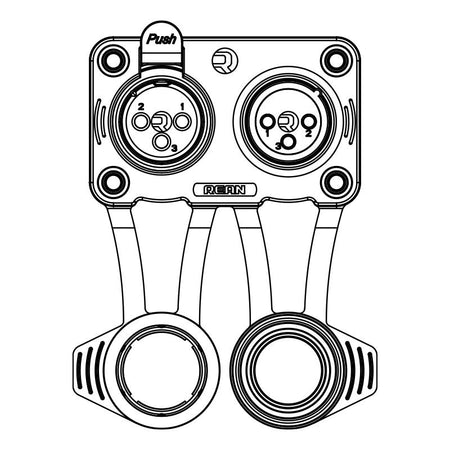

Conector combinado de chasis XLR de 3 pines macho y hembra, marca REAN modelo RRX3MF-Z-012, diseñado para montaje frontal y soldado vertical en PCB. Carcasa fabricada en zinc de fundición a presión con revestimiento negro mate e inserto de poliamida PA66. Contactos de bronce con recubrimiento de oro platino. Eléctricamente ofrece una resistencia de contacto < 5 mΩ, resistencia de aislamiento > 5 GΩ, rigidez dieléctrica de 1,5 kVcc, corriente nominal de 16 A y tensión nominal < 50 V. Mecánicamente requiere una fuerza de inserción y retirada ≤ 40 N, soporta > 1000 ciclos de conexión y dispone de bloqueo por pestillo. Presenta estanqueidad al aire, nivel de protección IP65 acoplado, materiales con grado de inflamabilidad UL94 V-0 y rango operativo de temperatura de -30ºC a +80ºC.
