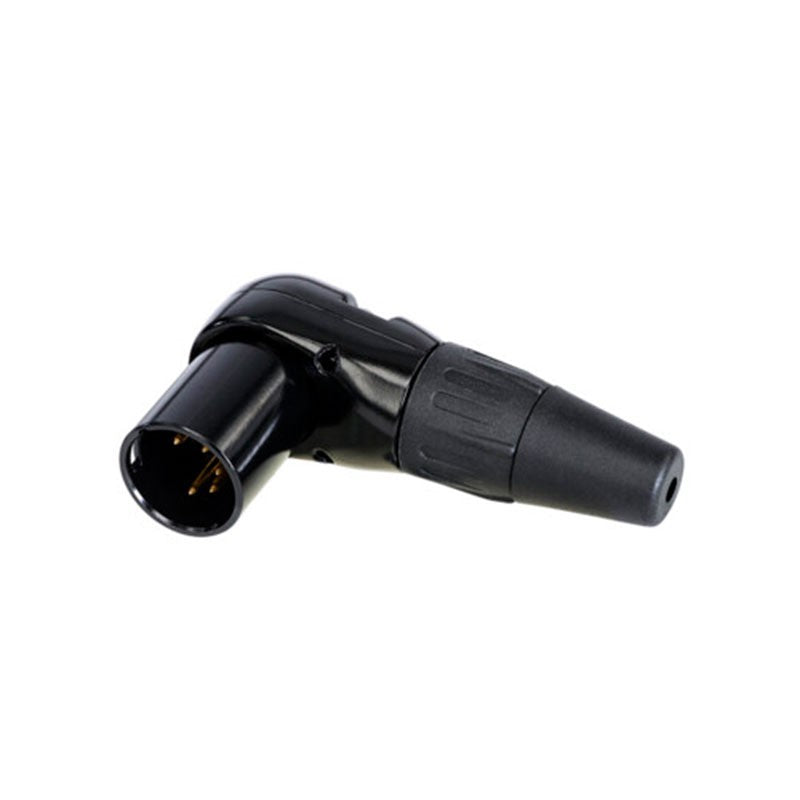

REAN RC5MR-BAG - Conector XLR Macho 5 Pines Acodado

REAN RC5MR-BAG - Conector XLR Macho 5 Pines Acodado

El conector XLR macho de 5 pines REAN RC5MR-BAG es la solución definitiva para instalaciones profesionales que requieren conexiones seguras, robustas y de alto rendimiento. Diseñado con un formato acodado a 90 grados, este componente aéreo destaca por su cuerpo de color negro y sus contactos bañados en plata, asegurando una transmisión de señal ininterrumpida y libre de interferencias. Fabricado por REAN, una marca perteneciente al prestigioso Grupo Neutrik, este conector combina una excelente relación entre coste y rendimiento con la fiabilidad técnica que los profesionales del sector audiovisual y de iluminación demandan.

Pensado especialmente para entornos exigentes, su diseño ergonómico y angular permite optimizar el espacio en paneles de conexión y equipos donde la profundidad es limitada, evitando que los cables se doblen o sufran tensión innecesaria. Es un estándar indispensable en la configuración de redes de iluminación, ofreciendo un ensamble mecánico preciso y una conductividad eléctrica de primer nivel, todo bajo el sello de calidad de una ingeniería de vanguardia desarrollada en instalaciones de última generación.

Características principales

• Diseño acodado a 90 grados: Estructura en ángulo recto que facilita la gestión del cableado en espacios reducidos y racks de alta densidad.
• Configuración de 5 pines: Medio de transmisión de datos complejos, siendo el estándar principal en protocolos de control de iluminación y señalización digital.
• Materiales de alta conductividad: Incorpora contactos bañados en plata que minimizan la resistencia de contacto y aseguran una transferencia de señal impecable.
• Compatibilidad de cableado: Admite cables con un diámetro exterior que oscila entre los 4 y los 7 milímetros, con una capacidad para conductores de hasta 1,5 milímetros cuadrados.
• Construcción duradera: Carcasa exterior robusta en color negro, diseñada para resistir el desgaste mecánico del uso continuado en montajes, giras y estudios.

Beneficios para el instalador profesional

Al elegir este modelo, los técnicos e instaladores se benefician de la experiencia técnica de una de las corporaciones más importantes del sector. La vida útil operativa supera los 1000 ciclos de conexión, lo que garantiza una inversión a largo plazo sin fallos por desgaste prematuro. Las fuerzas de inserción y de retirada están minuciosamente calibradas para ofrecer un enganche firme y seguro sin requerir un esfuerzo excesivo, protegiendo tanto el conector como el chasis del equipo receptor.

Además, su alta resistencia de aislamiento proporciona una barrera de seguridad contra cortocircuitos o fugas eléctricas. Esto se traduce en un rendimiento inquebrantable, incluso en entornos con alta densidad de equipos conectados donde la estabilidad térmica y eléctrica es esencial para el éxito del montaje.

Casos de uso

• Redes de control DMX: Uso prioritario en consolas de iluminación, cabezas móviles, focos LED y splitters que emplean el protocolo de 5 polos para la gestión de datos lumínicos.
• Montaje en racks audiovisuales: La solución perfecta para la parte posterior de los armarios de equipos, donde los modelos rectos chocarían contra la puerta trasera o la pared.
• Instalaciones fijas en teatros y auditorios: Su acabado discreto en color negro permite su integración en escenarios sin generar reflejos indeseados ni llamar la atención visual.
• Paneles de conexión personalizados: Integración en cajetines de escenario o mangueras de distribución que requieren una salida direccional para evitar tirones en el cable principal.

Preguntas frecuentes

¿El conector es adecuado para aplicaciones de iluminación DMX?
Absolutamente. La configuración de 5 polos es el estándar recomendado para el control de iluminación profesional, garantizando la transmisión correcta de los canales de datos sin pérdida de señal.

¿Qué ventajas aporta frente a un diseño recto?
El ángulo de 90 grados reduce significativamente el espacio necesario para la conexión, previene la tensión en el punto de ensamblaje y dirige el cable de forma natural hacia abajo o hacia el lateral, evitando pinzamientos que podrían dañar los conductores internos.

¿Qué fiabilidad ofrece la marca REAN?
Al ser una segunda marca global del Grupo Neutrik, hereda los exigentes controles de calidad y el diseño innovador de la empresa matriz, ofreciendo productos altamente fiables como una alternativa excelente para aplicaciones sensibles a los costes.

¿Es difícil realizar el ensamblaje en este modelo?
No, los terminales internos están diseñados para aceptar cómodamente secciones de cable de hasta 1,5 milímetros cuadrados, lo que facilita una conexión limpia y una retención sólida del cableado general.

Descripción para proyectos

Conector aéreo XLR macho de 5 pines con diseño acodado en ángulo recto de 90 grados. Incorpora cuerpo exterior en color negro y contactos con baño de plata. Presenta una resistencia de aislamiento superior a 1,5 GΩ, una resistencia de contacto menor o igual a 5 mΩ y soporta una corriente nominal de 7,5 A. Es compatible con cables cuyo diámetro exterior varía de 4 a 7 mm y admite conductores con una sección máxima de 1,5 mm² o AWG 16. La fuerza mecánica de inserción es inferior o igual a 30 N, y la fuerza de retirada es inferior o igual a 20 N. Diseñado para ofrecer una vida útil superior a 1000 ciclos de apareamiento.
