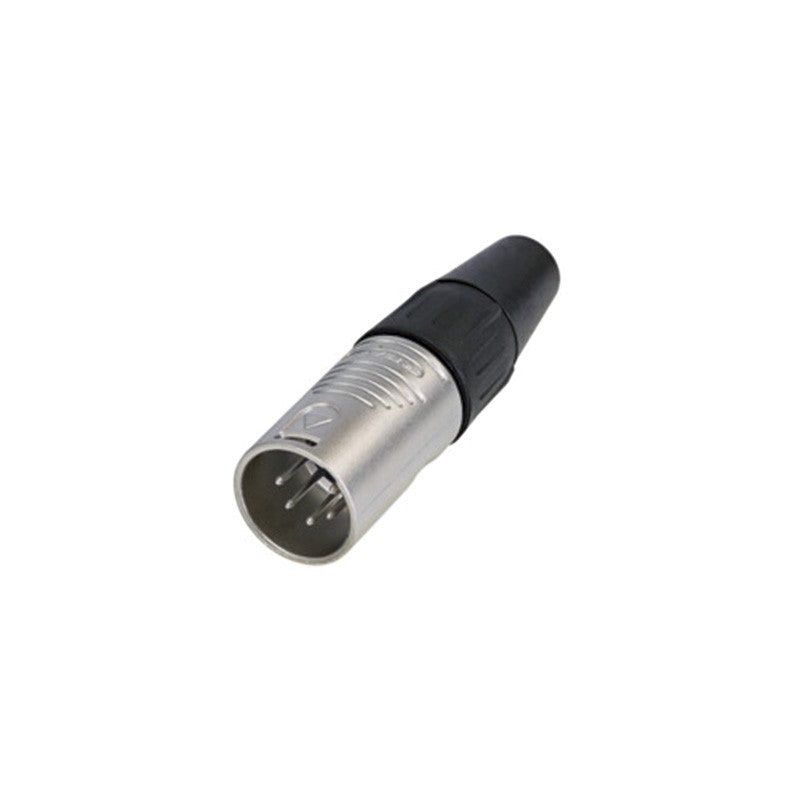

REAN RC5M - Conector XLR 5 pines macho plata

REAN RC5M - Conector XLR 5 pines macho plata

El conector aéreo REAN RC5M de 5 pines macho se presenta como una solución profesional, robusta y altamente eficiente para la transmisión de señales en aplicaciones de audio, vídeo e iluminación. Fabricado bajo los rigurosos estándares del Grupo Neutrik, este modelo destaca por su absoluta fiabilidad en entornos de trabajo exigentes, logrando mantener una excelente relación entre rendimiento y coste. Su diseño exterior en color plata, con una carcasa niquelada de gran resistencia, asegura la durabilidad necesaria para soportar un uso continuo tanto en instalaciones fijas como en giras o montajes móviles.

Esta serie de conectores es mundialmente valorada por su excepcional ergonomía. Incorpora la tecnología de diseño de agarre contorneado, la cual facilita significativamente la manipulación del conector, haciendo que las conexiones y desconexiones manuales sean más fluidas, rápidas y seguras. Este nivel de detalle constructivo lo convierte en una opción predilecta para técnicos e ingenieros que necesitan ensamblar sistemas de cableado de forma eficaz.

Características principales

Este conector XLR destaca por un ensamblaje mecánico y eléctrico meticulosamente diseñado para prevenir interrupciones de señal y garantizar una prolongada vida útil de los equipos. Sus atributos técnicos más relevantes son:

• Construcción sólida: Dispone de una carcasa exterior de zinc niquelado que protege los componentes, combinada con un bloque interior de poliamida reforzada con fibra de vidrio que aporta máxima resistencia térmica y mecánica.
• Contactos de alta conductividad: Sus cinco pines están preparados para ser soldados y cuentan con un baño de plata, garantizando una óptima transferencia de señal y una resistencia de contacto mínima.
• Prensaestopas mejorado: Integra un avanzado sistema de retención de cable tipo mandril que funciona como una robusta protección contra tirones, resguardando las soldaduras frente a las tensiones físicas del uso diario.
• Amplia compatibilidad: Diseñado para admitir mangueras con un diámetro exterior de 4 a 7 milímetros y conductores de sección transversal de hasta 1.5 milímetros cuadrados.

Beneficios para el profesional del audio e iluminación

Integrar el conector REAN RC5M en su flujo de trabajo aporta ventajas significativas tanto a nivel operativo como económico. Al tratarse de una marca perteneciente al prestigioso Grupo Neutrik, usted adquiere la garantía de estar utilizando tecnología probada en la industria con materiales de primera calidad, asegurando que su instalación cumpla con las expectativas más altas.

El principal beneficio es la fiabilidad a largo plazo. Gracias a una vida útil estimada que supera los mil ciclos de apareamiento y a unas fuerzas controladas de inserción y retirada, el desgaste físico de los contactos se reduce al mínimo absoluto. Asimismo, su sistema contra tirones asegura que el cable permanezca firmemente retenido, evitando averías inesperadas en medio de un evento en directo, un teatro o una sesión de estudio.

Casos de uso

El conector macho aéreo de 5 pines es una herramienta fundamental en múltiples escenarios dentro del sector técnico. Su cuidado diseño lo hace indispensable para:

• Sistemas de iluminación DMX: Resulta idóneo para el montaje del cableado de control de luces, mesas de mezclas y cabezas móviles donde se requiere la transmisión de datos sin interferencias ni cortes.
• Instalaciones de audio digital: Muy utilizado para líneas que operan con protocolos AES/EBU, donde la integridad eléctrica es crítica para mantener la fidelidad sonora.
• Proyectos de integración audiovisual: Excelente opción para racks de control, estudios de grabación o empresas de alquiler de material audiovisual que precisen confeccionar cableado a medida.

Preguntas frecuentes

¿Qué tipo de cable es compatible con este conector?
Es completamente compatible con mangueras de cableado que posean un diámetro exterior comprendido entre los 4 y los 7 milímetros. Los conductores individuales de cobre pueden tener una sección máxima de hasta 1.5 milímetros cuadrados.

¿Cómo se unen los cables a los pines del conector?
Los contactos internos de este modelo han sido diseñados específicamente para ser soldados. Este método garantiza la conexión eléctrica más firme, segura y duradera a lo largo del tiempo.

¿De qué material están fabricados los pines de conexión?
Los contactos están fabricados en latón recubierto con un baño de plata de alta calidad. Esto minimiza la resistencia de contacto a un valor igual o inferior a 5 miliohmios y asegura una conductividad de primer nivel.

¿Qué relación tiene la marca REAN con Neutrik?
REAN es una marca global perteneciente al prestigioso Grupo Neutrik. Desarrolla soluciones de conectividad con diseños robustos pensadas para instalaciones profesionales sensibles a los costes, entregando un rendimiento impecable avalado por la ingeniería de la marca matriz.

Descripción para proyectos

Conector aéreo XLR macho de 5 pines modelo RC5M de la marca REAN, fabricado con carcasa de zinc niquelado y contactos para soldar con baño de plata. Presenta una resistencia de aislamiento superior a 1.5 GΩ, una resistencia de contacto inferior o igual a 5 mΩ y soporta una corriente nominal de 10 A. Vida útil mecánica estimada superior a 1000 ciclos de conexión, fuerza de inserción menor o igual a 30 N y fuerza de retirada menor o igual a 20 N. Admite cableado con diámetro exterior de 4 a 7 milímetros y sección transversal de conductor de hasta 1.5 milímetros cuadrados. Integra sistema de retención de cable por sujeción de mandril y cuerpo aislante interno conformado por poliamida reforzada con fibra de vidrio (PA6+30%GF UL94-HB).
