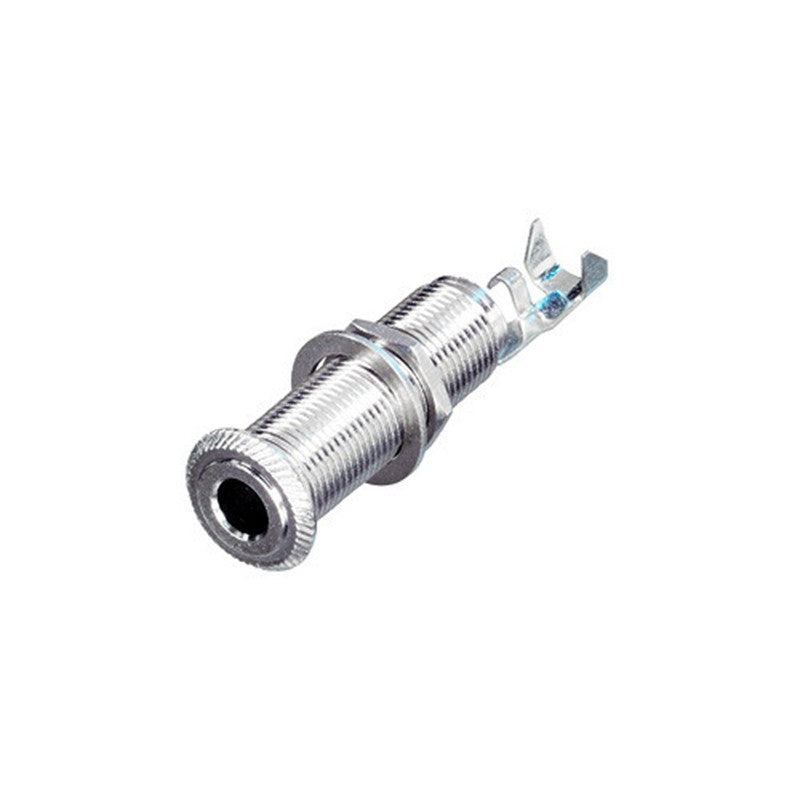

REAN NYS2202 - Conector Jack Mono Hembra Metálico

REAN NYS2202 - Conector Jack Mono Hembra Metálico

El conector jack mono hembra REAN NYS2202 es una solución profesional diseñada específicamente para su instalación en paneles gruesos. Fabricado íntegramente en metal, este conector de audio de 6.35 mm (1/4 de pulgada) ofrece un ensamble firme gracias a su casquillo de rosca larga, complementado con una arandela y tuerca incluidas en el diseño. Su construcción robusta en color plata asegura la máxima durabilidad en entornos de alta demanda, convirtiéndolo en un componente esencial para la transmisión de señales sonoras sin pérdida de calidad.

Como parte del destacado grupo tecnológico Neutrik, la marca ofrece una fiabilidad contrastada y una excelente relación entre rendimiento y coste. Los componentes de este fabricante se desarrollan a partir de décadas de experiencia en los sectores del audio, la iluminación y la señalización digital, garantizando una funcionalidad impecable y segura en aplicaciones profesionales.

A nivel de materiales, cuenta con terminales y caparazón de latón de alta calidad, junto con un revestimiento de níquel en el cuerpo principal para proteger la pieza de manera eficaz contra el desgaste y la corrosión. Su aislamiento termoplástico y sus destacadas características dieléctricas permiten mantener una resistencia de aislamiento óptima, asegurando total claridad en la señal transferida. Su fuerza mecánica soporta sobradamente más de mil ciclos de inserción, brindando una vida útil extendida al sistema.

Características principales

• Diseño adaptado para paneles gruesos: Su cuerpo con rosca extendida facilita la integración en carcasas de mayor grosor donde los conectores estándar no logran fijarse correctamente.
• Estructura completamente metálica: Todo el cuerpo exterior e interior está fabricado en latón resistente, asegurando protección constante frente a los impactos mecánicos.
• Conexión Jack bipolar: Cuenta con formato estándar de 6.35 mm con dos polos, ideal para el enrutamiento y la transmisión de señales de audio mono.
• Sistema de sujeción integral: Viene equipado con su correspondiente arandela y tuerca metálica para lograr una fijación horizontal estable.
• Excelente conductividad: Incorpora revestimiento de SnCe en sus puntos de contacto, ofreciendo una resistencia mínima al paso de la corriente eléctrica.

Beneficios del producto

• Durabilidad prolongada: Al soportar miles de acoplamientos y desacoplamientos, minimiza la necesidad de reemplazos constantes, siendo idóneo para equipos de uso intensivo.
• Instalación estable y limpia: Soluciona de manera efectiva los problemas de montaje en paneles especiales, como estructuras de madera, plásticos gruesos o chapa reforzada.
• Transmisión de audio sin interferencias: Gracias a los altos estándares de producción, los problemas de ruido estático ocasionados por contactos defectuosos se reducen significativamente.
• Alta resistencia térmica: Es capaz de operar de manera ininterrumpida en entornos sometidos a variaciones térmicas, desde ambientes muy fríos hasta recintos con altas temperaturas.

Casos de uso

• Construcción y modificación de instrumentos musicales: Adecuado para integrar entradas en el cuerpo de guitarras, bajos electroacústicos u otros instrumentos de madera maciza.
• Pedales de efectos y cajas de inyección: Ideal para incorporar conexiones de entrada o salida en equipos de procesamiento de audio y sintetizadores analógicos.
• Sistemas modulares y armarios de conexión: Excelente para confeccionar paneles de parcheo (patchbays) a medida en estudios de grabación.
• Cajas acústicas y sistemas de audio: Muy útil para el montaje de conexiones directas a chasis en bafles pasivos e instalaciones de megafonía.

Preguntas frecuentes

• ¿Es este componente compatible con señales de audio estéreo?
  Al ser un jack de formato bipolar, su estructura interna está diseñada para canalizar audio mono (punta y manga). Si se utiliza una clavija estéreo en este puerto, el circuito funcionará en un canal no balanceado.
• ¿Qué elementos vienen incluidos para realizar el montaje en panel?
  El conector incluye su propia arandela de sujeción y una tuerca metálica adaptada al paso de la rosca larga, proporcionando todo el herraje necesario para el acople.
• ¿Se puede utilizar en escenarios exteriores o espacios extremos?
  Sí, este componente ha sido testeado para funcionar con seguridad en un rango térmico muy amplio, operando sin problemas entre los -20 °C y los +70 °C.
• ¿Qué método de conexión requiere en sus terminales internos?
  Las pestañas de conexión interna están diseñadas para fijarse permanentemente mediante soldadura de estaño tradicional. Esta capacidad cumple con los requerimientos de la normativa IEC 68-2-20.

Descripción para proyectos

Conector tipo Jack hembra bipolar de 6.35 mm para montaje en paneles gruesos. Integra casquillo de rosca larga con arandela y tuerca de sujeción mecánica. Material exterior y terminales fabricados íntegramente en latón (CuZn39Pb3) con revestimiento del cuerpo en níquel y contactos con recubrimiento especial SnCe. Ofrece una resistencia dieléctrica de 0.5 kVcc y resistencia de aislamiento superior a 1 GΩ. Cuenta con una fuerza de inserción menor o igual a 20 N, fuerza de retirada mayor o igual a 10 N y vida operativa superior a los 1000 ciclos de acoplamiento. Rango de temperatura operativa desde -20 °C a +70 °C. Cumple estrictamente con la normativa de soldabilidad IEC 68-2-20.
