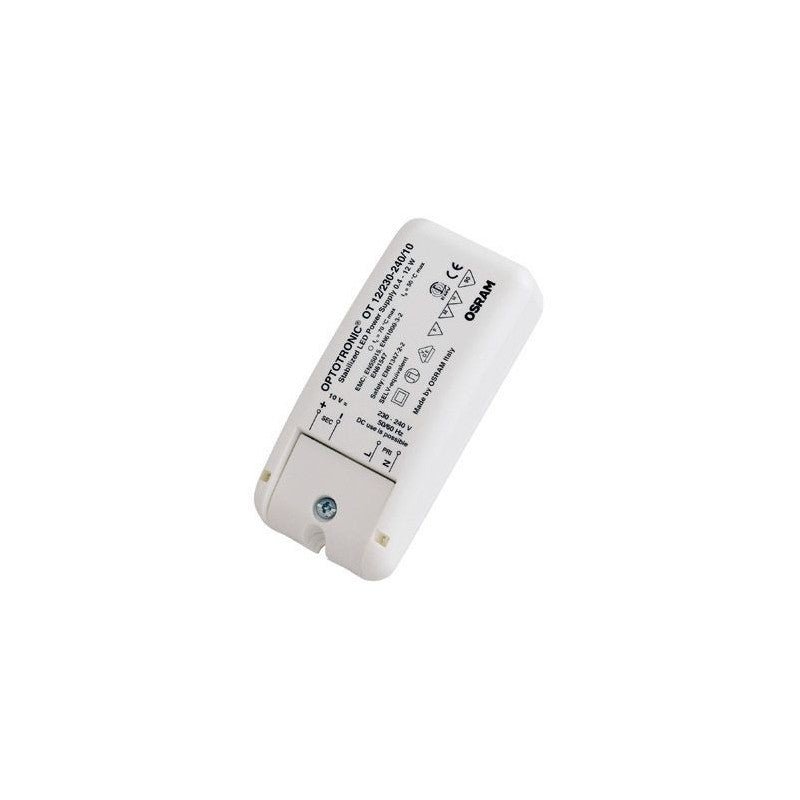

OSRAM OPTOTRONIC OT 12/230-240/10 - Fuente de alimentación LED 10,5 V CC (12 W) para módulos LINEARlight, BACKlight y COINlight

OSRAM OPTOTRONIC OT 12/230-240/10 - Fuente de alimentación LED 10,5 V CC (12 W) para módulos LINEARlight, BACKlight y COINlight

El OSRAM OPTOTRONIC OT 12/230-240/10 es un transformador/driver de tensión constante diseñado para alimentar sistemas LED profesionales de 10 V de OSRAM, como LINEARlight, LINEARlight Flex, BACKlight y COINlight. Ofrece una salida estabilizada de 10,5 V CC ± 0,5 V con potencia máxima de 12 W, y está optimizado para instalaciones fiables y de larga vida útil en iluminación lineal, señalética, rótulos y backlighting. Su formato compacto (109 × 50 × 35 mm), los bornes de tornillo y la compatibilidad con el ecosistema de accesorios CONNECT de OSRAM facilitan el montaje, el conexionado y la integración en luminarias y perfiles.

Para maximizar la seguridad de la instalación, incorpora protección electrónica reversible frente a cortocircuito, sobrecarga y sobretemperatura; es “no-load proof” (puede permanecer sin carga en el secundario) y garantiza aislamiento galvánico entre primario y secundario. Trabaja en un amplio rango de temperatura ambiente y alcanza factor de potencia 0,9. Gracias a su clase de protección II y su grado IP20, está pensado para montaje independiente en interiores o en recintos protegidos.

Características principales

• Tecnología: Fuente de alimentación de tensión constante para LED profesionales (10 V)
• Salida estabilizada: 10,5 V CC ± 0,5 V; potencia máx. 12 W; rango de carga parcial 0,4–12 W
• Entrada de red: 230–240 V~; 50–60 Hz; consumo típico 0,07 Aef
• Seguridad y protección: cortocircuito, sobrecarga y sobretemperatura con rearme automático; funcionamiento en vacío permitido; aislamiento 3 kV entre primario y secundario
• Compatibilidad de sistema: módulos OSRAM LINEARlight, LINEARlight Flex, BACKlight y COINlight; integración con CONNECTsystem para cableado rápido
• Construcción: clase II, IP20, bornes de tornillo, longitud máx. de cableado secundario 4 m
• Rendimiento eléctrico: factor de potencia 0,9; ondulación de línea en salida ≤ ±0,2 V
• Ambiente de trabajo: −20 °C a +50 °C
• Dimensiones (L × A × H): 109 × 50 × 35 mm; color carcasa blanco

Beneficios del producto

• Alimentación estable y segura para tiras y módulos LED de 10 V, con salida regulada que protege la vida útil de los LED.
• Instalación sencilla gracias a bornes de tornillo, formato compacto y accesorios del CONNECTsystem (alimentadores y conectores).
• Máxima fiabilidad por sus protecciones electrónicas reversibles y aislamiento galvánico.
• Versatilidad de montaje como equipo independiente de clase II; apto para integrar en perfiles, luminarias lineales y cajas técnicas.
• Compatibilidad de ecosistema con la familia OSRAM/LEDVANCE para soluciones modulares lineales, retroiluminación y señalética.

Casos de uso

• Iluminación lineal con módulos LINEARlight y LINEARlight Flex (vitrinas, cornisas, estanterías).
• Rótulos y señalética con cadenas BACKlight.
• Iluminación decorativa y acento con módulos COINlight compatibles de 10 V.
• Proyectos modulares con accesorios CONNECT y ópticas para control de ángulo en sistemas LINEARlight.

Preguntas frecuentes

¿Sirve para tiras LED estándar de 12 V?
No. Este modelo entrega 10,5 V CC y está diseñado para módulos OSRAM de 10 V (p. ej., LINEARlight/LINEARlight Flex/Backlight). Si su tira es de 12 V, debe emplear un driver de 12 V específico.

¿Se puede atenuar (dimming)?
El OT 12/230-240/10 no integra regulación. Para atenuación de sistemas de 10 V puede emplearse una unidad de control externa compatible (p. ej., OPTOTRONIC OT DIM 1–10 V) dentro de las topologías indicadas por OSRAM.

¿Puedo dejar la salida sin carga?
Sí. El equipo es no-load proof (admite funcionamiento en vacío).

¿Se puede usar con alimentación de respaldo en CC?
Sí, admite operación en 176–264 V CC, apto para sistemas de emergencia conforme a la hoja técnica.

¿Puedo instalarlo en exterior?
Su grado es IP20. Para uso en exterior debe alojarse en envolvente estanca adecuada o emplear una versión con mayor protección.

Recomendaciones de instalación

• Respetar la longitud máx. de cable en el secundario (4 m) y la sección de conductor indicada (0,75–1,5 mm²).
• Verificar que la carga total de los módulos LED esté dentro del rango de 0,4–12 W.
• Montar el equipo en zona ventilada y dentro del rango térmico −20 °C a +50 °C.
• Para proyectos con atenuación, incorporar controladores/atenuadores compatibles en el lado de 10 V según esquemas del fabricante.

Normas y compatibilidad de sistema

Cumple con las principales normativas aplicables a equipos electrónicos para LED (seguridad, rendimiento y CEM), y se integra en sistemas OSRAM con accesorios CONNECT para una conexión rápida entre módulos, alimentadores y conectores.

Descripción para proyectos

Fuente de alimentación LED OSRAM OPTOTRONIC OT 12/230-240/10 de tensión constante: entrada 230–240 V~ 50/60 Hz; salida 10,5 V CC ± 0,5 V; potencia 12 W; factor de potencia 0,9; rango de carga 0,4–12 W; protección contra cortocircuito, sobrecarga y sobretemperatura (rearmables); funcionamiento en vacío permitido; operación en 176–264 V CC; clase II; IP20; aislamiento primario-secundario 3 kVef; temperatura de trabajo −20 a +50 °C; bornes de tornillo; cableado secundario máx. 4 m; dimensiones 109 × 50 × 35 mm.
