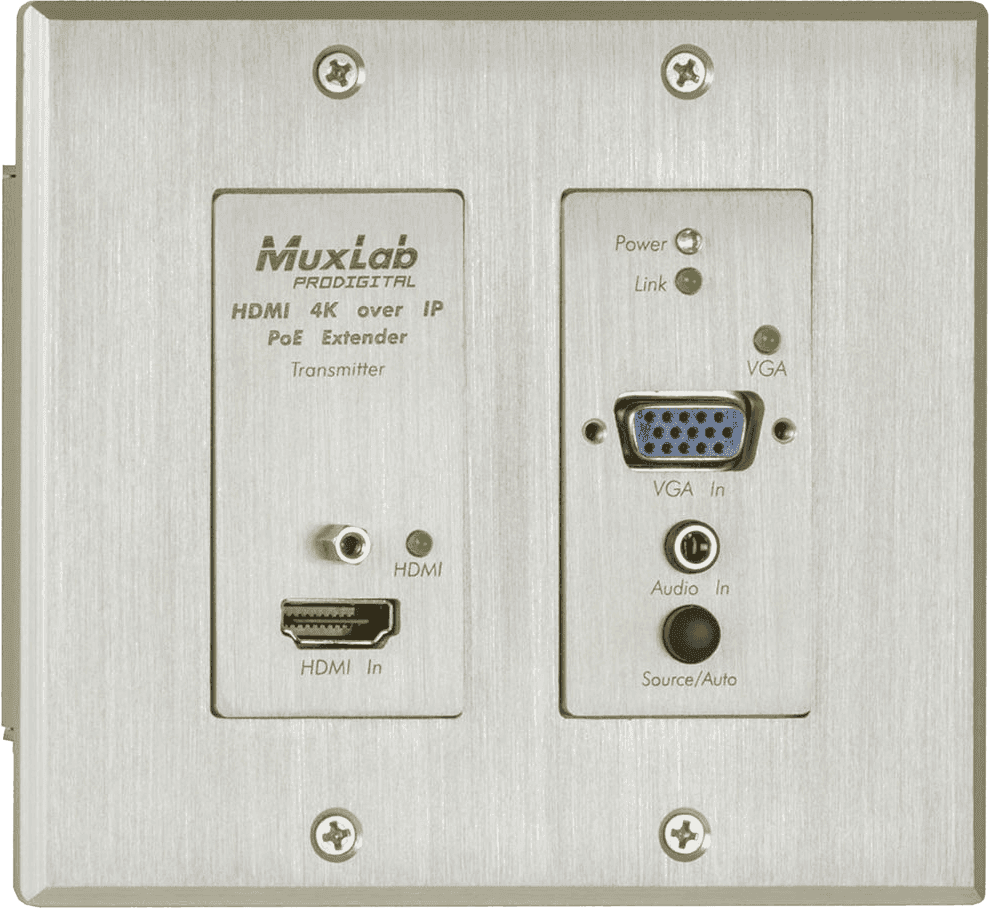

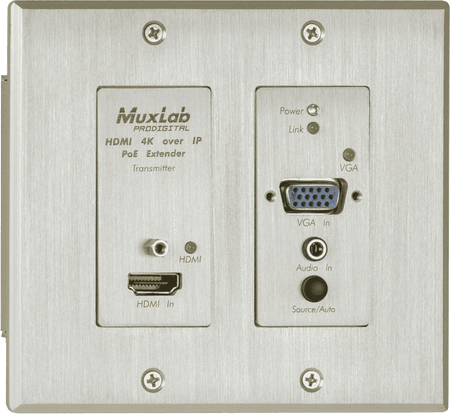

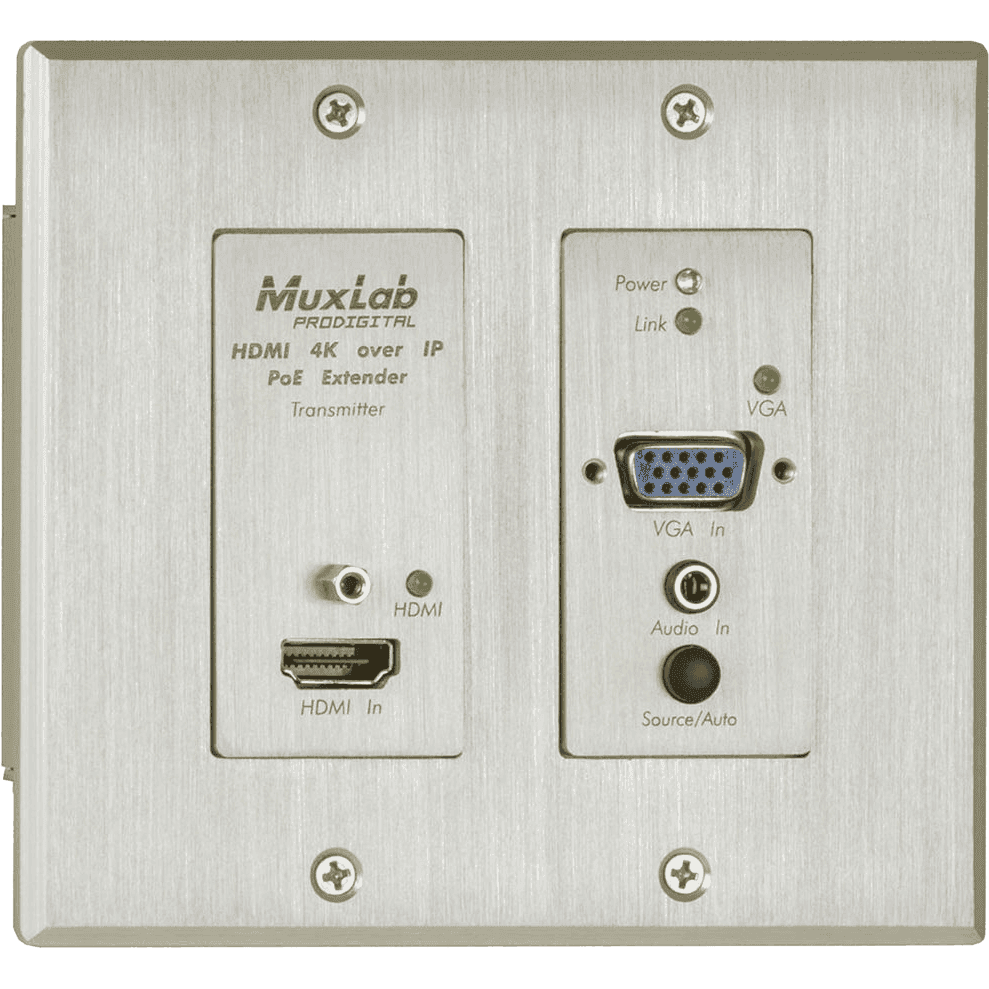

MuxLab 500773-TX - Wallplate Transmisor HDMI/VGA AV sobre IP 4K PoE

MuxLab 500773-TX - Wallplate Transmisor HDMI/VGA AV sobre IP 4K PoE

El MuxLab 500773-TX es un transmisor de placa de pared profesional diseñado para la distribución de señales de audio y vídeo a través de una red de área local (LAN). Este versátil dispositivo permite conectar equipos con salidas HDMI y VGA a una red IP, extendiendo la señal hasta 100 metros mediante un único cable Cat5e/6. Es la solución ideal para integrar fuentes AV analógicas y digitales en sistemas de distribución de contenido modernos, soportando resoluciones de hasta UHD-4K (3840x2160 @ 30Hz) para HDMI y WUXGA (1920x1200 @ 60Hz) para VGA.

Construido para una instalación discreta y funcional en pared, su formato de doble placa (2-gang) lo hace perfecto para salas de juntas, aulas, sistemas de señalización digital y entornos residenciales. Gracias a su compatibilidad con PoE (Power over Ethernet), el transmisor se alimenta directamente a través del cable de red cuando se conecta a un switch PoE, eliminando la necesidad de una fuente de alimentación externa y simplificando enormemente la instalación. La baja latencia, de aproximadamente 16.7 ms, asegura una transmisión de vídeo fluida y prácticamente en tiempo real.

Características Principales

• Entradas Flexibles: Equipado con una entrada HDMI, una entrada VGA y una entrada de audio estéreo mini-jack de 3.5mm para asociar audio a la señal VGA.
• Calidad de Imagen Superior: Soporta resoluciones de hasta 4K @ 30Hz (4:4:4) o 4K @ 60Hz (4:2:0) a través de HDMI y hasta 1920x1200 @ 60Hz para VGA.
• Transmisión a Larga Distancia: Extiende la señal AV hasta 100 metros (330 pies) utilizando un solo cable UTP Cat5e/6.
• Alimentación PoE: Compatible con el estándar IEEE 802.3af para alimentación a través de Ethernet (PoE), lo que simplifica la instalación al no requerir una fuente de alimentación local.
• Escalabilidad del Sistema: Permite configuraciones punto a punto, punto a multipunto y multipunto a multipunto al combinarse con receptores compatibles y un switch de red Gigabit gestionado.
• Compresión Eficiente: Utiliza la compresión JPEG2000 para ofrecer vídeo de alta calidad con un bajo consumo de ancho de banda en la red.
• Baja Latencia: Presenta una latencia mínima de un fotograma (16.7 ms), ideal para aplicaciones interactivas.
• Fácil conmutación de fuente: Dispone de un botón en el panel frontal para cambiar entre las entradas HDMI y VGA, con un modo opcional de detección automática de la primera señal activa.

Beneficios para el Instalador y el Usuario

El transmisor MuxLab 500773-TX está diseñado para ofrecer la máxima flexibilidad y facilidad de uso. Para los instaladores, la capacidad PoE y el montaje en pared agilizan la implementación en cualquier entorno, reduciendo el tiempo y el coste. Para el usuario final, la operación es intuitiva, permitiendo conectar portátiles y otras fuentes de vídeo sin complicaciones. La capacidad de integrarse en sistemas AV sobre IP más grandes, gestionados por controladores como el MuxLab ProDigital Network Controller (500811), lo convierte en una inversión a prueba de futuro, capaz de crecer junto con las necesidades de la organización.

Casos de Uso

Este transmisor es la pieza central perfecta para una variedad de aplicaciones profesionales:

• Salas de Conferencias y Juntas: Permite a los presentadores conectar fácilmente sus portátiles (tanto modernos con HDMI como antiguos con VGA) al sistema de proyección o visualización principal de la sala.
• Aulas y Centros Educativos: Facilita la integración de diversas fuentes de contenido en el sistema audiovisual del aula, controlando la señal desde un punto centralizado.
• Señalización Digital: Ideal para distribuir contenido de vídeo 4K a múltiples pantallas repartidas por un edificio comercial o un campus, todo a través de la infraestructura de red existente.
• Sistemas AV Residenciales: Permite enviar la señal de fuentes de vídeo a televisores en diferentes habitaciones de la casa sin necesidad de pasar cables HDMI largos y costosos.
• Sistemas de Información Médica: Transmite imágenes de alta resolución desde equipos médicos a pantallas de visualización en salas de consulta o quirófanos.

Preguntas Frecuentes

¿Qué tipo de cable de red se recomienda?
Se recomienda el uso de cable de par trenzado sin blindar (UTP) de categoría Cat5e o Cat6 para alcanzar la distancia máxima de 100 metros. En entornos con alta interferencia eléctrica, se debe utilizar cable blindado (STP).

¿Necesito una fuente de alimentación externa?
No, si se conecta a un switch de red que proporcione PoE (Power over Ethernet) según el estándar IEEE 802.3af. En caso de no disponer de un switch PoE, se puede adquirir por separado la fuente de alimentación opcional (modelo 500993).

¿Con qué receptores es compatible este transmisor?
Es compatible con los receptores MuxLab AV sobre IP, como los modelos 500758-RX y 500759-RX, entre otros.

¿Puedo conectar varios transmisores y receptores en la misma red?
Sí. Para configuraciones punto a multipunto o multipunto a multipunto, se debe utilizar un switch de red Gigabit gestionado que soporte DHCP, Jumbo Frames e IGMP. MuxLab recomienda modelos como la serie Cisco SG300 o SG500.

Descripción para proyectos

Transmisor de placa de pared de dos elementos (2-gang) para sistemas AV sobre IP. Dispone de una entrada HDMI, una entrada VGA y una entrada de audio de 3.5mm. Transmite señales de vídeo hasta 4K@30Hz (HDMI) y 1920x1200@60Hz (VGA) sobre un único cable Cat5e/6 hasta 100 metros. Utiliza compresión JPEG2000 con una latencia típica de 16.7 ms. La conectividad de red es a través de un puerto RJ45. Soporta alimentación a través de Ethernet (PoE IEEE 802.3af). Dimensiones: 127 x 115 x 42 mm. Peso: 0.53 kg.
