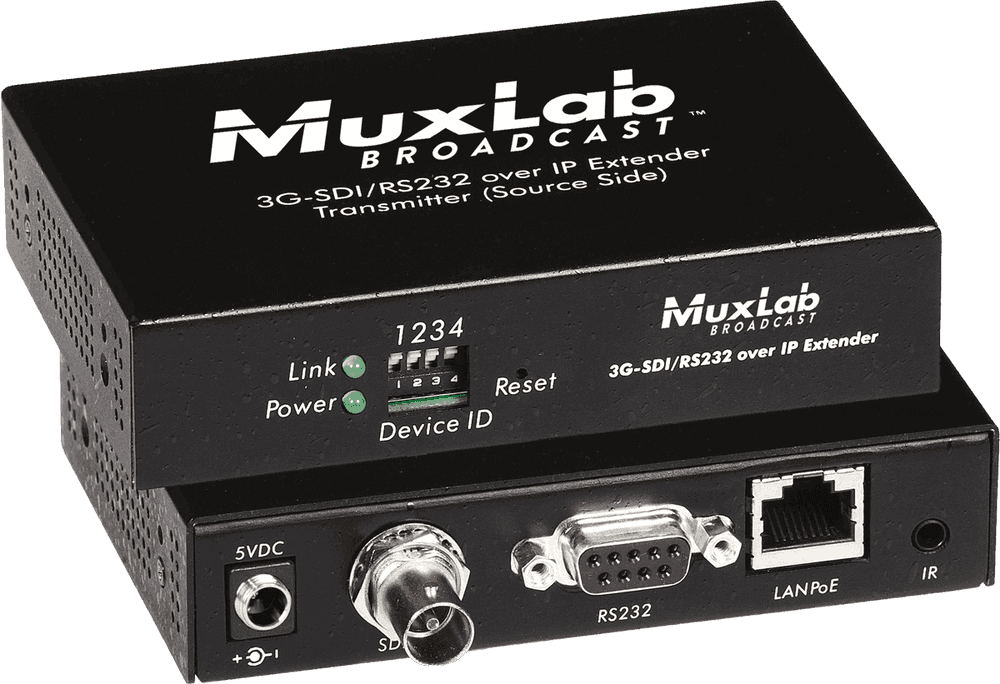

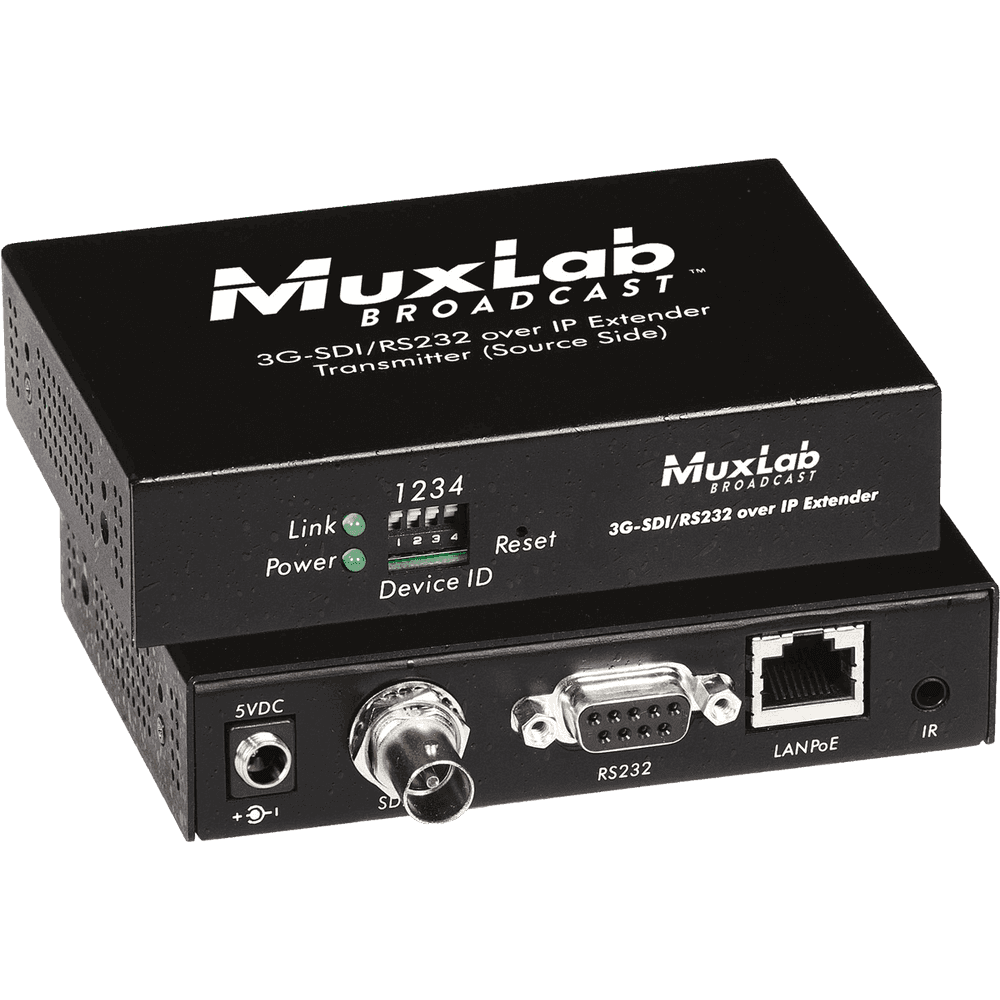

MuxLab 500756-TX - Transmisor 3G-SDI sobre IP para Redes Gigabit y Video Wall

MuxLab 500756-TX - Transmisor 3G-SDI sobre IP para Redes Gigabit y Video Wall

El MuxLab 500756-TX es un transmisor de alto rendimiento diseñado para enviar señales de vídeo 3G-SDI, HD-SDI y SD-SDI a través de una red de área local (LAN) Gigabit. Este dispositivo es la solución ideal para profesionales que buscan extender y distribuir contenido de vídeo de alta definición con una latencia mínima en configuraciones de video wall, sistemas de broadcast, y vigilancia de seguridad. Gracias a su avanzada tecnología, permite la transmisión de vídeo hasta 1080p a distancias de hasta 100 metros utilizando cableado estándar Cat5e/6, garantizando una instalación flexible y rentable.

Este transmisor utiliza compresión Motion JPEG para asegurar una calidad de imagen excepcional con una latencia casi imperceptible de tan solo un fotograma (aproximadamente 16 milisegundos), lo que es crucial para aplicaciones en tiempo real. Además de la señal de vídeo, el 500756-TX también transmite señales de control RS232 e IR (infrarrojos) unidireccionales, permitiendo el manejo remoto de los dispositivos finales. Su compatibilidad con PoE (Power over Ethernet) simplifica enormemente la instalación al eliminar la necesidad de fuentes de alimentación externas, ya que tanto la energía como los datos se transmiten a través de un único cable de red.

Características principales

• Transmisión sobre IP: Envía señales 3G-SDI/HD-SDI/SD-SDI a través de redes IP estándar, facilitando la creación de sistemas de distribución de vídeo escalables.
• Alta Calidad de Vídeo: Soporta resoluciones de hasta 1080p, manteniendo la integridad y claridad de la señal de vídeo original.
• Latencia Ultra Baja: Con una compresión eficiente Motion JPEG, la latencia se reduce a un solo fotograma, ideal para aplicaciones en directo y monitorización en tiempo real.
• Largo Alcance de Transmisión: Alcanza hasta 100 metros a través de una red LAN con un switch Gigabit, y hasta 120 metros en una conexión punto a punto directa sin switch.
• Alimentación PoE: Compatible con el estándar IEEE 802.3af (PoE), permite que el dispositivo se alimente directamente desde un switch de red PoE, simplificando el cableado.
• Control Extendido: Integra puertos RS232 y soporte para IR (emisor y sensor se venden por separado) para el control remoto de equipos conectados.
• Configuraciones Flexibles: Admite topologías punto a punto, punto a multipunto y multipunto a multipunto, permitiendo la creación de sistemas de video wall y distribución a cientos de pantallas.
• Gestión Centralizada: Es compatible con el controlador de red MuxLab ProDigital (500812) para una configuración y gestión simplificada del sistema a través de software.

Beneficios para el integrador y el usuario final

El transmisor MuxLab 500756-TX está diseñado para ofrecer la máxima flexibilidad y fiabilidad. Para los integradores de sistemas, la capacidad de utilizar la infraestructura de red Ethernet existente reduce significativamente los costes y la complejidad de la instalación en comparación con el cableado SDI tradicional de larga distancia. La alimentación a través de PoE minimiza la necesidad de tomas de corriente adicionales cerca de las fuentes de vídeo.

Para el usuario final, este dispositivo garantiza una distribución de vídeo estable y de alta calidad para aplicaciones críticas. La baja latencia asegura que la visualización en video walls o monitores de broadcast sea fluida y sincronizada. La escalabilidad del sistema permite añadir fácilmente más transmisores y receptores a medida que crecen las necesidades, protegiendo la inversión a largo plazo.

Casos de uso

Este transmisor es la herramienta perfecta para una amplia gama de aplicaciones profesionales, incluyendo:

• Video Walls: Creación de configuraciones de video wall personalizadas y de gran escala en centros comerciales, aeropuertos, centros de control y eventos corporativos.
• Broadcast y Producción de Vídeo: Distribución de señales de cámara y otras fuentes SDI en estudios de televisión, unidades móviles y eventos en directo.
• Sistemas de Vigilancia: Transmisión de vídeo desde cámaras de seguridad SDI a una sala de control centralizada a través de la red local.
• Señalización Digital: Envío de contenido publicitario y de información a múltiples pantallas distribuidas en grandes recintos como estadios, museos o campus universitarios.
• Salas de Conferencias y Auditorios: Integración de fuentes de vídeo profesionales en sistemas de presentación y colaboración audiovisual.

Preguntas frecuentes

¿Qué tipo de cable de red se recomienda?
Se recomienda utilizar cable de par trenzado Cat 5e o Cat 6 para un rendimiento óptimo. En entornos con mucho ruido eléctrico, es preferible usar cable STP (par trenzado apantallado).

¿Necesito un switch de red especial?
Para configuraciones que no sean punto a punto (es decir, punto a multipunto o multipunto a multipunto), se requiere un switch de red Gigabit Ethernet que soporte los protocolos IGMP y DHCP. Se recomienda el uso de switches gestionados como la serie Cisco SG300.

¿El dispositivo se calienta mucho?
El transmisor tiene un bajo consumo de energía (2.90 W) y está diseñado para operar en un rango de temperatura de 0° a 40°C sin problemas de sobrecalentamiento en condiciones normales.

¿Puedo combinar este transmisor con otros productos de MuxLab?
Sí, el 500756-TX es compatible con los receptores de la misma serie (500756-RX) y con otros productos AV sobre IP de MuxLab, como los modelos 500752, 500753 y 500754, para crear sistemas híbridos.

Descripción para proyectos

Transmisor de vídeo 3G-SDI sobre red IP. Soporta señales SD-SDI, HD-SDI y 3G-SDI con un ancho de banda de vídeo de 2.97 Gbps. Ofrece una resolución máxima de 1080p. Utiliza compresión Motion JPEG con una latencia de un fotograma. El alcance de transmisión es de 100 metros sobre red LAN Gigabit y 120 metros en conexión directa punto a punto mediante cable Cat5e/6. Dispone de una entrada BNC (SDI), un puerto RJ45, un puerto serie DB9 (RS232) y un conector de 3.5mm para IR. Es compatible con alimentación PoE (IEEE 802.3af). La configuración del dispositivo se realiza mediante Dip Switch. Dimensiones: 112 x 76 x 25 mm. Peso: 0.50 kg.
