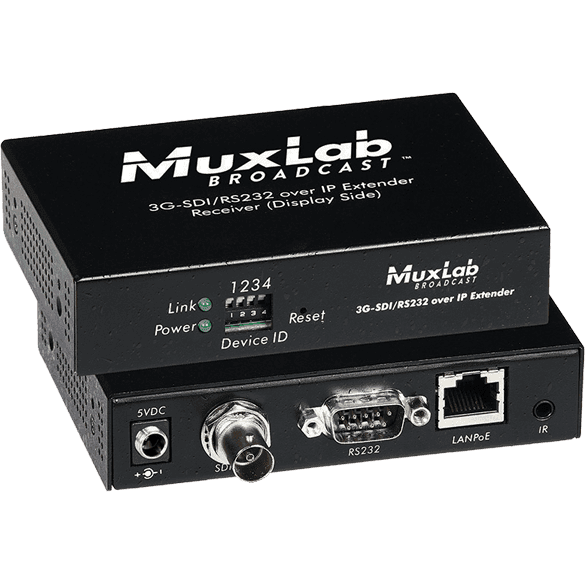

MuxLab IMU-500756-RX - Receptor 3G-SDI sobre IP con PoE

MuxLab IMU-500756-RX - Receptor 3G-SDI sobre IP con PoE

El MuxLab IMU-500756-RX es un receptor profesional diseñado para la distribución de señales de vídeo 3G-SDI, HD-SDI y SD-SDI con audio embebido a través de una red de área local (LAN). Este dispositivo robusto y versátil permite superar las limitaciones de distancia del cableado coaxial SDI tradicional, utilizando una infraestructura de red IP basada en cableado Cat 5e/6. Es la solución ideal para instalaciones de broadcast, producción de vídeo en directo, postproducción y sistemas de videovigilancia profesional que requieren la máxima calidad y flexibilidad.

Gracias a su avanzada tecnología de compresión Motion JPEG, el receptor garantiza una latencia excepcionalmente baja, de tan solo un fotograma, lo que es crítico para aplicaciones en tiempo real. La capacidad de alimentación a través de Ethernet (PoE) simplifica drásticamente la instalación al eliminar la necesidad de una fuente de alimentación externa en la ubicación del receptor, reduciendo el desorden de cables y los costes de instalación. El 500756-RX puede funcionar en configuraciones punto a punto, punto a multipunto y multipunto a multipunto, ofreciendo una escalabilidad sin precedentes para sistemas de cualquier tamaño.

Características principales

• Transmisión sobre IP: Recibe señales de vídeo 3G-SDI, HD-SDI y SD-SDI con audio integrado a través de una red IP estándar.
• Calidad de vídeo sin compromisos: Soporta resoluciones de hasta 1080p, manteniendo la calidad de la señal de broadcast original.
• Latencia ultrabaja: La compresión Motion JPEG asegura una latencia de tan solo un fotograma, ideal para entornos de producción en directo.
• Alimentación a través de Ethernet (PoE): El receptor puede ser alimentado directamente desde un switch de red con capacidad PoE, simplificando la instalación y reduciendo el cableado.
• Largo alcance de transmisión: Alcanza hasta 100 metros a través de un switch de red o hasta 120 metros en una conexión punto a punto directa sobre cable Cat 5e/6.
• Configuraciones flexibles: Compatible con topologías de red punto a punto, punto a multipunto y multipunto a multipunto, permitiendo conectar cientos de receptores dependiendo del ancho de banda de la red.
• Control extendido: Soporta la transmisión de señales de control RS232 e IR (infrarrojos) para la gestión remota de dispositivos finales como cámaras PTZ o monitores.
• Gestión centralizada: Es compatible con el controlador de red MuxLab 500811 Pro Digital Network Controller, lo que facilita la configuración y gestión del sistema a través de software.

Beneficios para el integrador y el usuario final

El receptor MuxLab 500756-RX ofrece una alternativa económica y eficiente a las matrices de conmutación SDI tradicionales. Al aprovechar la infraestructura de red Ethernet existente o nueva, se reducen significativamente los costes asociados al cableado coaxial de larga distancia. La instalación es rápida y sencilla gracias a la tecnología PoE y a un diseño compacto y robusto. Para el usuario final, esto se traduce en un sistema de distribución de vídeo fiable, escalable y de alta calidad, perfecto para entornos profesionales donde la integridad de la señal y la baja latencia son cruciales.

Casos de uso

Este receptor es la elección perfecta para una amplia gama de aplicaciones profesionales, entre las que se incluyen:

• Producción de broadcast: Distribución de señales de cámara y otras fuentes de vídeo dentro de un estudio o entre diferentes instalaciones.
• Eventos en directo: Envío de vídeo a pantallas, monitores y grabadores en conciertos, conferencias y eventos deportivos.
• Entornos corporativos y educativos: Distribución de contenido de vídeo en alta definición en auditorios, salas de reuniones y campus universitarios.
• Sistemas de seguridad y vigilancia: Integración de cámaras SDI de alta calidad en una red de vigilancia basada en IP.
• Postproducción: Conexión flexible de salas de edición y visionado a fuentes de vídeo centralizadas.

Preguntas frecuentes

¿Qué tipo de cable necesito para conectar este receptor?
Se recomienda utilizar cable de red de par trenzado de categoría Cat 5e o Cat 6 para obtener el mejor rendimiento y alcanzar las distancias máximas de transmisión.

¿Necesito un transmisor compatible para que funcione?
Sí, este es un receptor y requiere un transmisor MuxLab 3G-SDI sobre IP compatible (modelo 500756-TX, no incluido) para poder recibir la señal de vídeo.

¿Qué es la latencia de "un fotograma" y por qué es importante?
Significa que el retraso entre la captura del vídeo y su visualización en la pantalla conectada al receptor es equivalente a la duración de un único fotograma de vídeo (por ejemplo, unos 16.7 milisegundos para una señal a 60fps). Esta latencia es prácticamente imperceptible y es fundamental para aplicaciones en directo donde la sincronización es crítica.

¿Puedo usar varios receptores con un solo transmisor?
Sí. El sistema soporta configuraciones punto a multipunto, lo que le permite distribuir una única señal SDI desde un transmisor a múltiples receptores a través de un switch de red Gigabit.

Descripción para proyectos

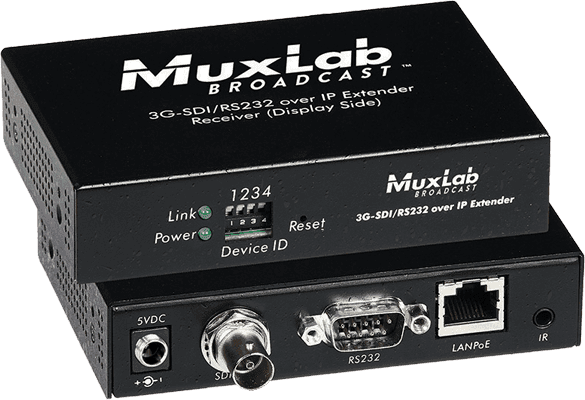

Receptor de vídeo 3G-SDI sobre red IP. Soporta señales 3G-SDI, HD-SDI y SD-SDI hasta 1080p. Utiliza compresión Motion JPEG con una latencia de un fotograma. Dispone de una salida BNC para 3G-SDI, una entrada RJ45 para la red, y puertos de control RS232 (DB9) e IR. Es compatible con alimentación a través de Ethernet (PoE IEEE 802.3af). El alcance de transmisión es de hasta 100 metros sobre Cat 5e/6 a través de un switch de red, y hasta 120 metros en conexión directa punto a punto. La unidad presenta un chasis metálico con dimensiones de 112 x 76 x 25 mm y un peso de 0,50 kg.
