MuxLab IMU-500734-SM40 - Kit de extensión 6G-SDI sobre fibra con canal de retorno 40km

MuxLab IMU-500734-SM40 - Kit de extensión 6G-SDI sobre fibra con canal de retorno 40km

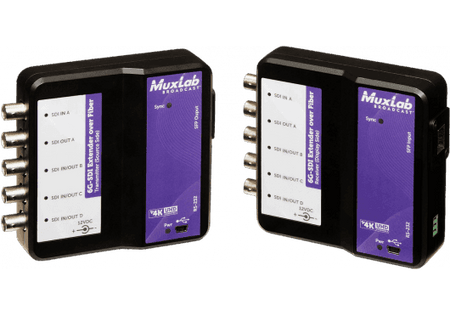

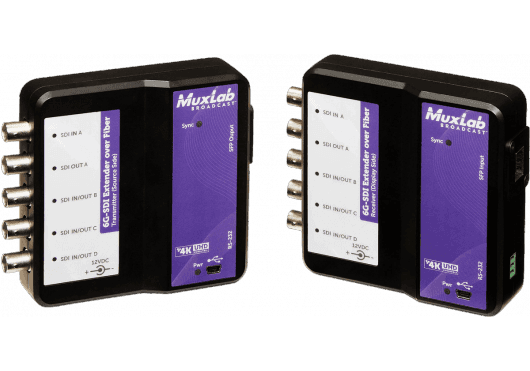

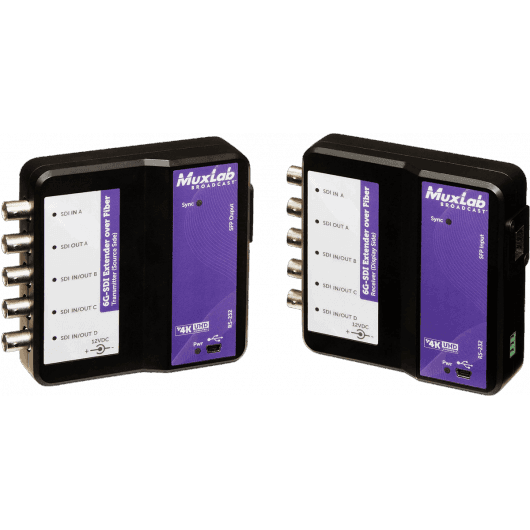

El MuxLab IMU-500734-SM40 es una solución de extensión profesional y robusta, diseñada para transmitir señales SDI a largas distancias sobre un único cable de fibra óptica. Este kit, compuesto por un transmisor y un receptor, es la herramienta ideal para producciones audiovisuales, broadcast y eventos en directo que requieren la máxima fiabilidad y calidad de señal. Permite extender señales de vídeo con resoluciones de hasta 4K a 30Hz a una distancia impresionante de hasta 40 kilómetros (132,000 pies) utilizando fibra monomodo, eliminando las limitaciones de los cables de cobre tradicionales.

Una de las características más destacadas de este extensor es su capacidad multicanal y su flexibilidad. Soporta un ancho de banda total de hasta 9 Gbps, lo que permite la transmisión simultánea de múltiples señales SDI. Es capaz de gestionar combinaciones mixtas de señales, como una señal 6G-SDI junto a una 3G-SDI, o dos 3G-SDI con dos HD-SDI, en cualquier dirección. Esto es posible gracias a sus cinco puertos BNC por unidad: uno de entrada fija, uno de salida fija y tres puertos bidireccionales que pueden ser configurados como entrada o salida según las necesidades del proyecto. Esta versatilidad permite desde una configuración de cuatro fuentes y un canal de retorno, hasta una fuente con cuatro canales de retorno, adaptándose a cualquier flujo de trabajo.

Características Principales

• Extensión a Larga Distancia: Transmite señales 6G-SDI sin compresión y con latencia cero a distancias de hasta 40 km sobre un único cable de fibra óptica monomodo.
• Soporte de Alta Resolución: Compatible con resoluciones de vídeo de hasta 4K @ 30Hz, asegurando una calidad de imagen impecable para producciones profesionales.
• Transmisión Multicanal Flexible: Ofrece un ancho de banda de hasta 9 Gbps para la transmisión simultánea de múltiples flujos de vídeo. Admite diversas combinaciones de señales 6G-SDI, 3G-SDI y HD-SDI.
• Puertos Configurables: Cada unidad (transmisor y receptor) está equipada con un puerto SDI de entrada, un puerto SDI de salida y tres puertos SDI bidireccionales que se pueden configurar individualmente como entrada o salida.
• Canal de Retorno y Control: Incluye un canal de retorno SDI que puede usarse para monitorización, intercomunicación (talkback) o envío de vídeo de programa. Además, el paso de señal serie RS232 bidireccional permite el control remoto de cámaras (CCU), luces de tally y otros dispositivos periféricos.
• Construcción Robusta: Diseñado con una carcasa de aluminio resistente, ideal para soportar las exigencias del uso en campo, estudios y unidades móviles.
• Detección Automática: El sistema detecta y se configura automáticamente según el tipo de señal SDI, simplificando la instalación y el manejo.

Beneficios para Profesionales del Vídeo

Este kit extensor está diseñado para ingenieros de broadcast, operadores de cámara, y técnicos de eventos en vivo que necesitan una solución fiable para enviar señales de vídeo y datos a través de grandes recintos, estadios o entre diferentes localizaciones. La capacidad de enviar múltiples señales a través de una sola fibra reduce drásticamente la complejidad del cableado, el peso y el tiempo de montaje. El canal de retorno de vídeo y datos RS232 centraliza el control de las cámaras y otros equipos, permitiendo a los operadores realizar ajustes remotos sin necesidad de personal adicional en la ubicación de la cámara.

Casos de Uso

• Producciones de Broadcast y Eventos en Directo: Ideal para la transmisión de señales de cámara desde el campo de juego o el escenario hasta la unidad móvil o la sala de control, cubriendo grandes distancias sin pérdida de calidad.
• Instalaciones Fijas en Grandes Recintos: Perfecto para estadios, campus universitarios, centros de convenciones y aeropuertos donde las señales de vídeo deben distribuirse a lo largo de una infraestructura de fibra óptica existente.
• Producción Cinematográfica: Permite alejar los equipos de grabación y monitorización del set, ofreciendo mayor flexibilidad en la dirección y producción sin comprometer la calidad de la señal.
• Sistemas de Videovigilancia y Control: En aplicaciones de seguridad a gran escala, facilita la transmisión de vídeo de alta definición desde cámaras remotas a un centro de monitorización centralizado.

Preguntas Frecuentes

¿Qué tipo de cable de fibra necesito para alcanzar los 40 km?
Para alcanzar la distancia máxima de 40 km, se debe utilizar un cable de fibra óptica monomodo (Single-Mode). El equipo utiliza conectores SFP+ para la interfaz de fibra.

¿Puedo enviar una señal 4K y recibir una señal HD al mismo tiempo?
Sí, el sistema soporta la transmisión simultánea de señales mixtas en ambas direcciones, siempre que el ancho de banda total no supere los 9 Gbps. Por ejemplo, puedes enviar una señal 6G-SDI (4K) y al mismo tiempo utilizar los canales de retorno para señales 3G-SDI o HD-SDI.

¿El paso de RS232 es bidireccional?
Sí, la interfaz RS232 es bidireccional, lo que permite enviar y recibir datos de control para equipos como cámaras con control CCU o sistemas de tally.

¿Las unidades son intercambiables como transmisor o receptor?
El kit incluye una unidad transmisora (TX) y una receptora (RX), pero gracias a sus puertos configurables, el sistema ofrece una enorme flexibilidad en la dirección del flujo de las señales, funcionando de manera bidireccional.

Descripción para proyectos

Kit extensor de vídeo profesional modelo IMU-500734-SM40 para la transmisión de señales 6G/3G/HD-SDI sobre un único cable de fibra óptica monomodo hasta 40 km. Soporta resoluciones de hasta 4K@30Hz y un ancho de banda agregado de 9 Gbps para transmisión multicanal. Cada unidad dispone de 1 entrada SDI, 1 salida SDI y 3 puertos BNC bidireccionales configurables como entrada o salida. Incorpora un canal de retorno de vídeo y paso de señal serie RS232 bidireccional para control de dispositivos. La carcasa es de aluminio y cuenta con conectores SFP+ para la fibra. Incluye puerto mini USB para actualizaciones de firmware.
