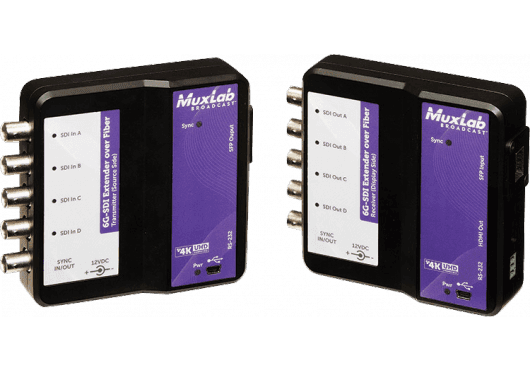

MuxLab 500732-SM10 - Kit de Extensión de Fibra Óptica 6G-SDI (10 km, Monomodo)

MuxLab 500732-SM10 - Kit de Extensión de Fibra Óptica 6G-SDI (10 km, Monomodo)

El MuxLab 500732-SM10 es un sistema de extensión de señal de vídeo profesional diseñado para superar las barreras de distancia en producciones broadcast y entornos de alta exigencia. Este kit transmisor-receptor permite llevar señales de vídeo digital sin compresión a distancias de hasta 10 kilómetros utilizando fibra óptica monomodo (Single Mode), garantizando una integridad de señal absoluta sin latencia perceptible.

Su arquitectura versátil es uno de sus puntos más fuertes. A diferencia de los extensores convencionales, el 500732-SM10 ofrece una configuración de entradas y salidas flexible mediante sus 4 conectores BNC. Esto permite al usuario transmitir una única señal de ultra alta definición 6G-SDI (4K), dos señales 3G-SDI simultáneas, o hasta cuatro señales HD-SDI independientes a través de un solo enlace de fibra. Esta capacidad "multi-stream" lo convierte en una herramienta indispensable para unidades móviles y estudios que requieren optimizar el cableado sin sacrificar canales de vídeo.

Construido en una carcasa de aluminio reforzado, este equipo está preparado para el rigor del trabajo de campo. Incluye diagnósticos avanzados mediante indicadores LED para supervisar el estado del enlace y la sincronización en tiempo real, además de un puerto RS-232 que facilita el control remoto de dispositivos y la actualización de firmware mediante USB, asegurando que su inversión esté preparada para el futuro.

Características Principales

• Versatilidad de Canales: Configurable para transmitir 1 canal 6G-SDI, 2 canales 3G-SDI o 4 canales HD-SDI simultáneamente.
• Alcance Extendido: Transmisión de hasta 10 km utilizando fibra óptica monomodo (Single Mode), ideal para grandes recintos y conexiones entre edificios.
• Soporte 4K: Compatible con resoluciones de hasta 4K a 30fps, asegurando la máxima calidad de imagen para estándares broadcast actuales.
• Reconocimiento Automático: El sistema detecta y configura automáticamente el tipo de enlace SDI (SD, HD, 3G, 6G) para una puesta en marcha inmediata.
• Canal de Datos RS-232: Permite el paso de comandos de control y datos auxiliares junto con el vídeo.
• Diseño Robusto: Carcasa metálica de alta durabilidad con conectores de bloqueo para evitar desconexiones accidentales.

Beneficios para el profesional

Este extensor está dirigido a ingenieros de broadcast, operadores de cámaras y técnicos audiovisuales que necesitan fiabilidad absoluta. Al consolidar hasta cuatro señales de cámara HD en un solo cable de fibra fina y ligera, se reduce drásticamente el peso y la complejidad del despliegue en eventos en vivo. Además, la transmisión por fibra óptica es totalmente inmune a las interferencias electromagnéticas (EMI), lo que garantiza una imagen limpia incluso en entornos industriales o estadios con alta congestión de radiofrecuencia.

Casos de Uso

• Unidades Móviles (OB Vans): Conexión de cámaras situadas en el campo de juego o escenario con la unidad móvil a kilómetros de distancia.
• Producción de Eventos en Vivo: Envío de señales desde el escenario principal hasta la cabina de realización o pantallas gigantes LED.
• Campus Universitarios y Corporativos: Distribución de vídeo entre edificios distantes utilizando la infraestructura de fibra existente.
• Sistemas de Seguridad y Videovigilancia: Transmisión de múltiples cámaras de seguridad HD de largo alcance a un centro de control centralizado.

Preguntas Frecuentes

• ¿Qué tipo de cable de fibra necesito para este modelo?
  Para alcanzar los 10 km y asegurar el funcionamiento correcto del modelo SM10, es imprescindible utilizar cable de fibra óptica Monomodo (Single Mode) con conectores LC (el módulo SFP incluido suele ser LC). Los cables OM3/OM4 (Multimodo) no son adecuados para este modelo específico de largo alcance.
• ¿Puedo enviar 4 señales de vídeo diferentes al mismo tiempo?
  Sí, siempre que sean señales HD-SDI (1.5G). El equipo permite multiplexar hasta 4 señales HD independientes por el mismo cable de fibra.
• ¿El sistema introduce retardo (latencia) en la imagen?
  No, la transmisión es puramente digital y óptica, por lo que la latencia es prácticamente nula, lo cual es crítico para aplicaciones de vídeo en vivo y sincronización de audio.

Descripción para proyectos

Extensor de señal de vídeo digital 6G-SDI sobre fibra óptica monomodo con alcance de hasta 10 kilómetros. El sistema consta de un kit transmisor y receptor que opera mediante un módulo SFP+ y fibra Single Mode. Dispone de 4 interfaces BNC de entrada y 4 de salida, permitiendo configuraciones flexibles de transmisión: 1 canal 6G-SDI, 2 canales 3G-SDI o 4 canales HD-SDI. Soporta resoluciones hasta 4K @ 30fps y cumple con los estándares SMPTE 292M, 296M, 372M, 424M y 425M. Incluye puerto de control RS-232, puerto mini-USB para diagnósticos y alimentación mediante fuente externa de 12VDC con conector de bloqueo. Chasis de aluminio reforzado para montaje en superficie.
