MuxLab IMU-500730 - Kit de extensión 6G-SDI sobre Cat.5/6 - Transmisión de vídeo 4K profesional

MuxLab IMU-500730 - Kit de extensión 6G-SDI sobre Cat.5/6 - Transmisión de vídeo 4K profesional

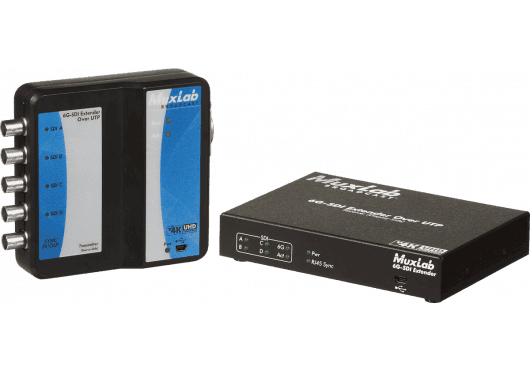

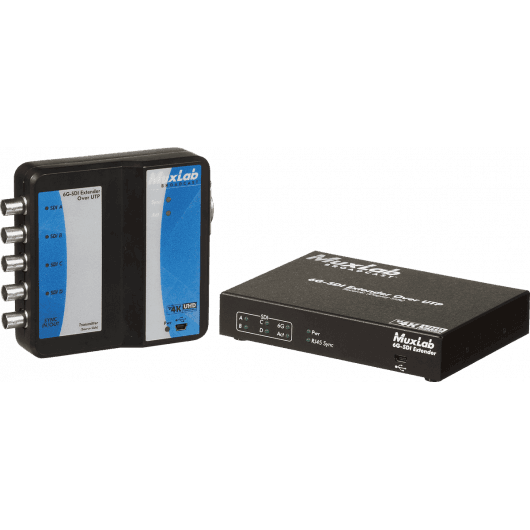

El MuxLab IMU-500730 es un sistema de extensión de señal de vídeo profesional diseñado para superar las limitaciones de distancia del cableado coaxial tradicional en entornos de broadcast y producción audiovisual. Este kit transmisor-receptor permite enviar señales SDI de ultra alta definición (hasta 4K a 30Hz) a través de un único cable de red UTP Cat.5e o Cat.6, alcanzando distancias de hasta 100 metros sin pérdida de calidad ni latencia perceptible.

Lo que distingue a este modelo es su extraordinaria versatilidad de entrada y salida. Gracias a su interfaz con 4 conectores BNC SDI, el equipo se adapta a múltiples configuraciones de origen: puede gestionar una señal nativa 6G-SDI (un solo cable), dos señales 3G-SDI, o combinar cuatro señales HD-SDI para componer una imagen 4K completa. Esta flexibilidad lo convierte en una herramienta indispensable para integrar cámaras de última generación con mezcladores o monitores distantes en estudios, unidades móviles y grandes eventos.

Pensado para el trabajo de campo exigente, el MuxLab 500730 incorpora conectores Ethercon con bloqueo para garantizar una conexión de red segura que no se desconecte por tirones accidentales. Además, su tecnología PoE (Power over Ethernet) simplifica la instalación al permitir que el transmisor reciba energía directamente desde el receptor a través del propio cable UTP, eliminando la necesidad de fuentes de alimentación adicionales en el lado de la cámara.

Características principales

• Capacidad Multi-Formato: Soporta configuraciones flexibles de entrada/salida: 1x 6G-SDI, 2x 3G-SDI o 4x HD-SDI, adaptándose a cualquier infraestructura de equipos existente.
• Rango Extendido: Transmite señales 6G-SDI hasta 100 metros. Cuenta con un modo automático de "largo alcance" que extiende la señal hasta 150 metros para resoluciones HD-SDI o 3G-SDI.
• Soporte 4K Real: Maneja resoluciones de hasta 4K (3840x2160) y Cinema 4K (4096x2160) a 30 fps, ideal para cine digital y retransmisiones deportivas.
• Diagnóstico Inteligente: Incluye LEDs indicadores de estado para sincronización (Sync), enlace y alimentación, facilitando la detección rápida de problemas en la cadena de señal.
• Gestión de Sincronismo: Incorpora puertos BNC dedicados para entrada y salida de señal de sincronización (Sync), vital en entornos multicámara.
• Puerto de Control: Dispone de interfaz USB para actualizaciones de firmware en campo y diagnósticos avanzados.

Beneficios para el profesional AV

• Reducción de Costes y Peso: Sustituye las pesadas y costosas bobinas de cable coaxial RG59/RG6 por cable UTP Cat.6, mucho más económico, ligero y fácil de desplegar en localizaciones temporales.
• Instalación Más Limpia: Gracias a la alimentación PoE, solo necesitas un enchufe en el extremo del receptor (sala de control), dejando el área de la cámara libre de adaptadores de corriente adicionales.
• Fiabilidad Industrial: Su carcasa de metal resistente y los conectores Ethercon aseguran que el dispositivo soporte el maltrato habitual en giras, rodajes exteriores y alquiler de equipos.
• Compatibilidad Universal: Funciona tanto con equipos modernos 6G de un solo enlace como con sistemas legacy que requieren Quad-Link (4 cables) para transmitir 4K.

Casos de uso

• Producción de Cine y TV: Envío de señal de vídeo desde cámaras 4K en el set hasta el "Video Village" o monitores de dirección situados a gran distancia.
• Eventos en Vivo y Unidades Móviles (OB Vans): Conexión de cámaras en estadios o auditorios con la unidad móvil aparcada en el exterior utilizando infraestructura de red existente o cableado temporal ligero.
• Instalaciones Fijas y Auditorios: Distribución de señal de vídeo en teatros, iglesias o centros de conferencias donde las distancias superan los 50 metros del coaxial estándar.
• Sistemas de Seguridad Crítica: Transmisión de vídeo de alta resolución sin compresión para monitorización forense o médica donde la calidad de imagen es prioritaria.

Preguntas frecuentes

• ¿Necesito conectar fuentes de alimentación en ambos extremos?
  No, el sistema utiliza PoE. Solo necesitas conectar la fuente de alimentación incluida al receptor (RX). El transmisor (TX) recibirá energía a través del cable de red Cat.5e/6.
• ¿Qué tipo de cable de red se recomienda?
  Se recomienda utilizar cable Cat 6 o Cat 6a de núcleo sólido y apantallado (STP) para garantizar la máxima distancia (100m) y proteger la señal contra interferencias electromagnéticas externas.
• ¿Puedo usarlo con cámaras que solo tienen salida HD-SDI?
  Sí, el equipo es totalmente retrocompatible. Detectará automáticamente la señal (HD, 3G o 6G) y ajustará la transmisión. En el caso de HD-SDI, la distancia puede aumentar hasta 150 metros.
• ¿Las 4 entradas BNC funcionan como un mezclador?
  No, las 4 entradas están diseñadas principalmente para transportar señales de gran ancho de banda (como 4K dividido en 4 cables HD-SDI) o enlaces duales. No actúa como un switcher o selector de vídeo independiente.

Descripción para proyectos

Kit extensor de señal 6G-SDI punto a punto compuesto por transmisor y receptor. Capacidad de transmisión de señales de vídeo digital sin compresión hasta resolución 4K @ 30Hz sobre un único cable UTP Cat.5e/6. Distancia máxima de enlace de 100 metros para 6G-SDI y hasta 150 metros para 3G/HD-SDI. El sistema soporta configuraciones de entrada SDI únicas (6G), duales (3G) o cuádruples (Quad-Link HD) mediante 4 interfaces BNC de 75 ohmios. Incluye soporte para señales de sincronismo (Sync In/Out) y pasarela RS-232/USB para control y actualizaciones. Conectividad de red mediante conector Ethercon con bloqueo. Alimentación mediante PoE unidireccional (Source-to-Sink) con fuente externa de 48VDC incluida para el receptor. Cumple con estándares SMPTE 292M, 296M, 372M, 424M y 425M.
