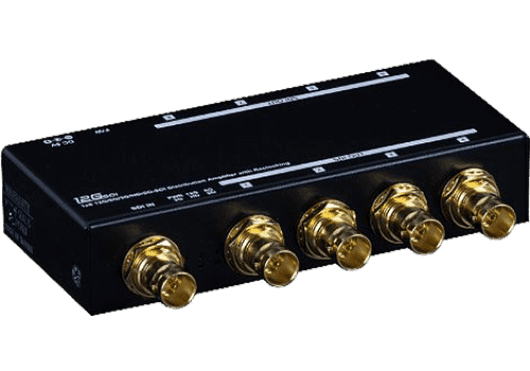

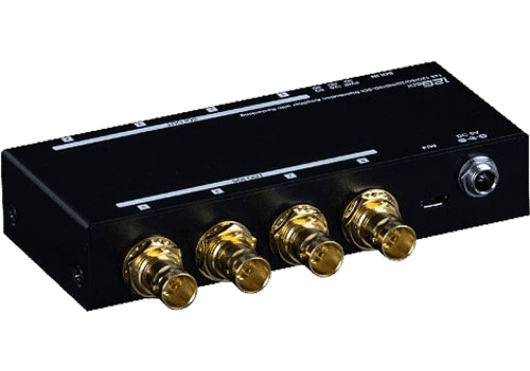

MuxLab 500728 - Distribuidor 12G-SDI 1x8 de Alto Rendimiento (4K/60Hz)

MuxLab 500728 - Distribuidor 12G-SDI 1x8 de Alto Rendimiento (4K/60Hz)

El MuxLab 500728 es un distribuidor y splitter de señal de vídeo profesional diseñado para entornos críticos de broadcast y producción audiovisual. Este dispositivo permite tomar una única fuente de entrada SDI y distribuirla simultáneamente a ocho salidas idénticas, manteniendo la integridad de la señal sin pérdidas ni latencia. Su capacidad para gestionar anchos de banda elevados lo convierte en una herramienta indispensable para flujos de trabajo en resolución 4K Ultra HD a 60 cuadros por segundo (4K/60Hz).

Construido con una arquitectura robusta, este equipo no solo divide la señal, sino que actúa como un regenerador activo. Incorpora tecnología avanzada de re-clocking (reloj) y ecualización automática, lo que le permite detectar automáticamente el tipo de señal entrante —desde definiciones estándar (SD) hasta las más exigentes 12G-SDI— y regenerarla para su transmisión a largas distancias. Esto elimina el jitter y la degradación de la señal que suelen ocurrir en tiradas largas de cable coaxial, asegurando que cada uno de los ocho monitores, grabadores o mezcladores conectados reciba una imagen cristalina y estable.

Su diseño compacto en chasis de metal garantiza durabilidad y protección contra interferencias electromagnéticas, ideal para instalaciones fijas en estudios o para el uso rudo en unidades móviles y eventos en vivo. Además, los conectores BNC chapados en oro aseguran una conductividad óptima y resistencia a la corrosión a lo largo del tiempo.

Características principales

• Distribución 1x8: Entrada única BNC que se replica en 8 salidas simultáneas perfectamente sincronizadas.
• Soporte Multi-formato: Compatible con 12G-SDI, 6G-SDI, 3G-SDI, HD-SDI y SD-SDI.
• Resolución 4K/60Hz: Soporta resoluciones de hasta 3840x2160 a 60Hz (4:2:2), garantizando compatibilidad con los estándares de ultra alta definición actuales.
• Regeneración de Señal: Funciones integradas de re-clocking y ecualización de cable para extender la distancia de transmisión (hasta 70 metros en 12G-SDI y 180 metros en 3G-SDI).
• Detección Automática: El dispositivo identifica instantáneamente la velocidad de datos de la señal de entrada (1.485, 2.97, 5.94 o 11.88 Gbps).
• Diagnóstico LED: Indicadores visuales para alimentación y estado de bloqueo de la señal (Signal Lock) para una supervisión rápida.
• Conexión Segura: Incluye un conector de alimentación con bloqueo (rosca) para evitar desconexiones accidentales durante la operación.

Beneficios para el entorno profesional

Para ingenieros de vídeo y técnicos de broadcast, la fiabilidad es innegociable. El MuxLab 500728 ofrece la tranquilidad de saber que la señal fuente llegará intacta a múltiples destinos. La capacidad de ecualización automática simplifica la instalación, ya que no requiere ajustes manuales independientemente de la longitud del cable (dentro de los rangos especificados). Además, su compatibilidad retroactiva permite integrar equipos heredados (cámaras HD o monitores SD) en infraestructuras modernas 4K sin necesidad de convertidores adicionales, maximizando la inversión en equipamiento.

Casos de uso

• Estudios de Televisión: Distribución de la señal de programa a múltiples monitores de referencia, videowalls y grabadores en la sala de control.
• Unidades Móviles (OB Vans): Gestión de señales en espacios reducidos donde se requiere robustez y soporte 12G para eventos deportivos en 4K.
• Post-producción: Envío de la señal de edición a proyectores de corrección de color y monitores de cliente simultáneamente.
• Eventos en Vivo y Alquiler: Distribución de vídeo a múltiples pantallas gigantes o proyectores en auditorios y conciertos, asegurando que no haya caída de señal en tiradas largas.
• Sistemas de Videovigilancia de Alta Gama: Distribución de cámaras SDI de alta resolución a múltiples puestos de seguridad.

Preguntas frecuentes

• ¿El dispositivo incluye la fuente de alimentación?
  Sí, se incluye una fuente de alimentación externa de 5V DC con conector de bloqueo para mayor seguridad.
• ¿Qué distancia máxima de cable soporta?
  Depende de la calidad del cable (se recomienda RG-59 o superior) y la resolución. Puede alcanzar hasta 70 metros para señales 12G-SDI (4K) y hasta 180 metros para señales 3G-SDI (1080p).
• ¿Soporta audio embebido?
  Sí, el distribuidor pasa la señal completa, incluyendo hasta 8 canales de audio HD embebido y datos auxiliares.
• ¿Es compatible con HDR?
  Al ser un distribuidor transparente que cumple con los estándares SMPTE ST-2081 y ST-2082, permite el paso de metadatos asociados a la señal de vídeo, siempre que la fuente y el destino sean compatibles.

Descripción para proyectos

Distribuidor amplificador de señal de vídeo 1x8 compatible con estándares SDI desde SD hasta 12G-SDI. El dispositivo cuenta con una (1) entrada BNC hembra y ocho (8) salidas BNC hembra chapadas en oro de 75 Ohms. Soporta resoluciones hasta 4K (3840x2160) a 60Hz con muestreo 4:2:2. Integra tecnología de detección automática de señal, re-clocking y ecualización de cable automática (hasta 70m en 12G y 180m en 3G con cable de calidad). Ancho de banda soportado de 11.88 Gbps. Chasis metálico con indicadores LED de estado y conector de alimentación con sistema de bloqueo de seguridad. Dimensiones de 122 x 52 x 25 mm.
