MuxLab 500727 - Distribuidor 12G-SDI 1x4 - Amplificador de distribución Broadcast 4K/60Hz

MuxLab 500727 - Distribuidor 12G-SDI 1x4 - Amplificador de distribución Broadcast 4K/60Hz

El MuxLab 500727 es un distribuidor y amplificador de señal de vídeo profesional diseñado para entornos críticos de broadcast y producción audiovisual. Este dispositivo permite tomar una única fuente de entrada SDI y distribuirla simultáneamente a cuatro pantallas, grabadores o mezcladores SDI idénticos, garantizando una integridad de señal absoluta. A diferencia de los splitters pasivos convencionales, este equipo es una solución activa que procesa la señal para mantener la calidad original sin pérdidas.

Construido para soportar las exigencias del vídeo de ultra alta definición, el MuxLab 500727 es compatible con el estándar 12G-SDI, lo que le permite manejar resoluciones de hasta 4K (3840 x 2160) a 60 Hz. Su tecnología avanzada no solo duplica la señal, sino que realiza un proceso de re-clocking (re-sincronización) y ecualización automática. Esto regenera la señal en la salida, eliminando el jitter y permitiendo transmisiones a largas distancias a través de cable coaxial sin degradación de imagen.

Su diseño compacto y robusto en carcasa metálica lo hace ideal tanto para instalaciones fijas en rack como para su uso en campo dentro de unidades móviles. Gracias a su detección automática de formato, el dispositivo se ajusta instantáneamente a señales SD, HD, 3G, 6G o 12G-SDI, facilitando la integración en infraestructuras híbridas donde conviven diferentes generaciones de equipos de vídeo.

Características principales

• Soporte Multi-Formato: Compatible con 12G-SDI, 6G-SDI, 3G-SDI, HD-SDI y SD-SDI, detectando automáticamente la señal de entrada.
• Resolución 4K Real: Admite vídeo hasta 4K @ 60Hz (4:2:2), ideal para flujos de trabajo UHD modernos.
• Regeneración de Señal: Funcionalidad de re-clocking y ecualización de cable que restaura la señal para distancias extendidas.
• Conectividad Profesional: Cuenta con conectores BNC de 75 Ohms chapados en oro para una conductividad máxima y resistencia a la corrosión.
• Alcance Extendido: Capaz de transmitir 12G-SDI hasta 70 metros, 6G-SDI hasta 100 metros y 3G-SDI hasta 180 metros (dependiendo de la calidad del cable coaxial RG-59 o superior).

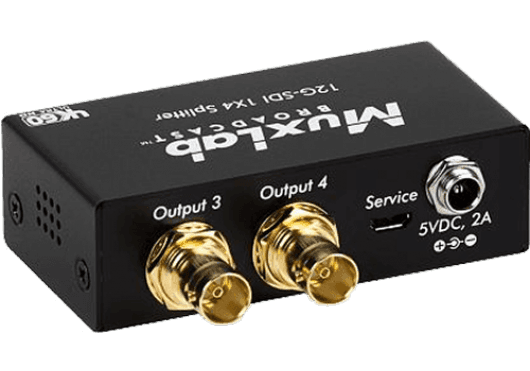

• Seguridad de Alimentación: Incluye un conector de alimentación con bloqueo (rosca) para evitar desconexiones accidentales durante la producción.

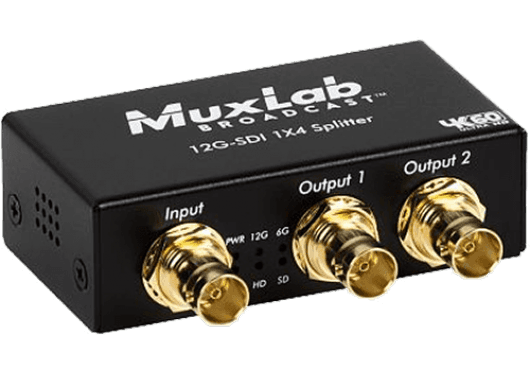

• Diagnóstico Visual: Indicadores LED en el panel frontal para alimentación, estado de sincronización (Sync) y tasa de datos.

Beneficios para el profesional audiovisual

El MuxLab 500727 ofrece tranquilidad en situaciones de directo. Al regenerar la señal, actúa como un "repetidor" que asegura que la calidad de vídeo que llega al monitor número 4 es idéntica a la fuente original. Su capacidad de manejar 12G-SDI simplifica el cableado al permitir enviar 4K por un solo cable BNC, eliminando la necesidad de usar cuatro cables 3G-SDI (Quad Link) para una sola imagen UHD. Además, su compatibilidad con datos auxiliares y hasta 8 canales de audio embebido lo hace totalmente transparente al flujo de trabajo existente.

Casos de uso

• Estudios de Televisión: Distribución de la señal de programa (PGM) a múltiples monitores de referencia en la sala de control.
• Unidades Móviles (OB Vans): Envío de señal de cámara a operadores de CCU, directores y grabadores simultáneamente.
• Eventos en Vivo y Rental: Distribución de señal de vídeo a pantallas gigantes y proyectores en auditorios o conciertos.
• Post-producción: Visualización simultánea de contenido 4K en monitores de corrección de color y televisores de cliente.
• Videovigilancia de Alta Gama: Distribución de cámaras de seguridad SDI de alta resolución a múltiples puestos de seguridad.

Preguntas frecuentes

• ¿El dispositivo soporta audio?
  Sí, soporta la transmisión de audio embebido en la señal SDI (hasta 8 canales) así como otros datos auxiliares.
• ¿Necesito terminar las salidas no utilizadas?
  Debido a las altas frecuencias del 12G-SDI, se recomienda encarecidamente utilizar terminadores de 75 Ohms en los puertos BNC de salida que no se estén utilizando para evitar reflejos de señal y garantizar el máximo rendimiento.
• ¿Incluye la fuente de alimentación?
  Sí, el producto viene con su adaptador de corriente externo con conector de bloqueo seguro.
• ¿Qué tipo de cable debo usar?
  Para señales 12G-SDI y distancias largas, se recomienda utilizar cable coaxial de alta calidad (RG-59 especificado para 12G o superior) para asegurar el alcance de hasta 70 metros.

Descripción para proyectos

Distribuidor y amplificador de señal 1x4 12G-SDI activo. El dispositivo contará con una entrada BNC y cuatro salidas BNC, soportando resoluciones de hasta 4K (3840x2160) a 60Hz. Deberá incluir capacidades automáticas de ecualización de cable y re-clocking para regenerar la señal, permitiendo distancias de transmisión de hasta 70m en 12G-SDI y 180m en 3G-SDI sobre cable coaxial estándar. Compatible con SMPTE ST-2081, ST-2082, ST-424, ST-292 y ST-259. La unidad incluirá indicadores LED de diagnóstico y conector de alimentación con sistema de bloqueo de seguridad.
