MuxLab 500436 - Extractor de Audio HDMI 4K/60 con Salidas Digital Toslink y Analógica

MuxLab 500436 - Extractor de Audio HDMI 4K/60 con Salidas Digital Toslink y Analógica

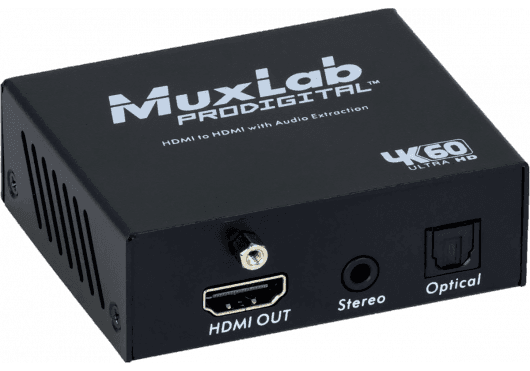

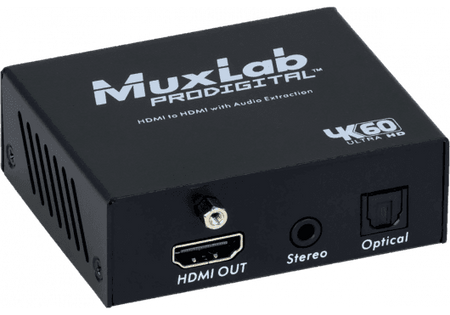

El MuxLab 500436 es una solución profesional diseñada para resolver uno de los desafíos más comunes en instalaciones audiovisuales modernas: la integración de fuentes de vídeo de alta resolución con sistemas de audio dedicados. Este dispositivo permite desembeber o extraer la señal de audio de una fuente HDMI 2.0 (como un reproductor Blu-ray, consola de videojuegos, PC o decodificador) y enviarla simultáneamente a equipos de sonido externos, mientras la señal de vídeo continúa intacta hacia su pantalla o proyector con una calidad impoluta.

A diferencia de los extractores convencionales, este modelo está construido para soportar los exigentes estándares de vídeo actuales. Ofrece compatibilidad total con resoluciones 4K Ultra HD a 60Hz, garantizando que no haya pérdida de fluidez ni detalle en la imagen gracias a su ancho de banda de 18 Gbps. Es la herramienta ideal para mantener la integridad visual de contenidos HDR mientras se gestiona el audio de forma independiente hacia barras de sonido, amplificadores o sistemas de distribución de audio.

La versatilidad es clave en el diseño del MuxLab 500436. Cuenta con una gestión avanzada de EDID mediante interruptores físicos, lo que permite al instalador seleccionar el modo de audio prioritario (Pass-through, Bitstream o 2CH). Esto asegura la compatibilidad tanto con sistemas envolventes 5.1 a través de su salida óptica Toslink (S/PDIF) como con sistemas estéreo mediante su salida analógica de 3.5 mm, facilitando la conexión en entornos corporativos, educativos o residenciales.

Características principales

• Rendimiento de vídeo superior: Soporta resoluciones de hasta 4K (3840 x 2160) a 60Hz con submuestreo de croma 4:4:4 y profundidad de color de 8 bits.
• Cumplimiento de estándares: Compatible con HDMI 2.0 y protección de contenido HDCP 2.2, esencial para reproducir contenidos protegidos de plataformas de streaming actuales.
• Salida de Audio Digital (Toslink): Permite extraer formatos de audio comprimido multicanal como LPCM 2.0, Dolby Digital 5.1, DTS 5.1 e incluso Dolby Digital Plus (en modo TV).
• Salida de Audio Analógica (3.5 mm): Ideal para extraer audio estéreo LPCM 2.0 hacia altavoces activos o amplificadores locales.

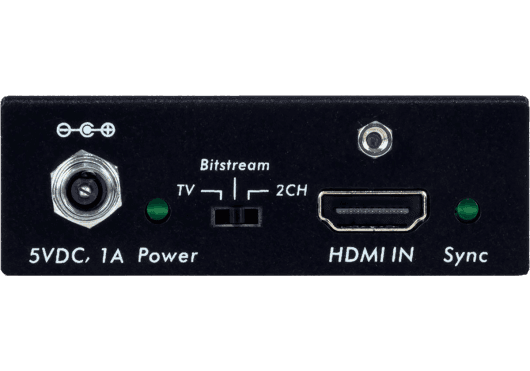

• Gestión de EDID simplificada: Selectores dip-switch accesibles para forzar la configuración de audio deseada (TV, Bitstream o 2CH) y evitar conflictos de señal.
• Paso de audio avanzado (Pass-through): La salida HDMI permite el paso directo de formatos de alta definición como Dolby TrueHD, Dolby Atmos y DTS-HD Master Audio hacia el receptor AV principal.
• Diagnóstico visual: Indicadores LED para verificar rápidamente el estado de la alimentación y la sincronización de la señal.

Beneficios para el usuario

Este extractor es fundamental para quienes desean actualizar su experiencia visual a 4K sin necesidad de reemplazar un sistema de sonido antiguo que carece de entradas HDMI. Al separar el audio, elimina la dependencia de los altavoces integrados de proyectores o monitores, que suelen ser de baja calidad, permitiendo dirigir el sonido a un equipo de alta fidelidad. Además, su diseño compacto y carcasa metálica aseguran durabilidad y facilidad de ocultación detrás de pantallas o en bandejas de rack, manteniendo la estética de la instalación limpia y profesional.

Casos de uso

• Salas de conferencias y aulas: Para enviar el vídeo del portátil del presentador al proyector y el audio a los altavoces de techo o de pared de la sala.
• Cine en casa (Home Cinema): Integración de consolas de nueva generación (PS5, Xbox Series X) con receptores AV antiguos que solo tienen entrada óptica, manteniendo el vídeo 4K en la TV.
• Señalización digital (Digital Signage): Extracción de audio para música de fondo o anuncios en locales comerciales mientras se muestran visuales en pantallas silenciosas.
• Estaciones de juego: Uso de monitores gaming 4K sin altavoces, derivando el sonido a auriculares o sistemas de sonido externos.

Preguntas frecuentes

• ¿Este dispositivo realiza "downmix" de 5.1 a estéreo?
  No, el MuxLab 500436 actúa como un extractor y no como un decodificador. Si utilizas la salida analógica de 3.5 mm, debes asegurarte de que la fuente esté configurada para enviar audio en estéreo (LPCM 2.0) o utilizar el interruptor EDID en posición "2CH".
• ¿Es compatible con señales HDR?
  Sí, gracias a su soporte de HDMI 2.0 y ancho de banda de 18 Gbps, es compatible con señales de alto rango dinámico (HDR).
• ¿El puerto óptico soporta Dolby Atmos?
  El puerto óptico (Toslink) tiene limitaciones de ancho de banda inherentes a la tecnología. Soporta Dolby Atmos solo si está encapsulado sobre Dolby Digital Plus (comprimido), pero para Atmos sin pérdidas (TrueHD), se debe utilizar la salida HDMI (Pass-through).
• ¿Necesita alimentación eléctrica?
  Sí, el dispositivo incluye una fuente de alimentación externa de 5V DC necesaria para su funcionamiento activo y amplificación de señal.

Descripción para proyectos

Extractor de audio HDMI 2.0 profesional con soporte para resoluciones de vídeo hasta 4K UHD a 60Hz (4:4:4) y ancho de banda de 18 Gbps. El dispositivo debe cumplir con el protocolo HDCP 2.2 y permitir el desembebido simultáneo de audio a través de una salida digital óptica S/PDIF (Toslink) compatible con LPCM, Dolby Digital y DTS, y una salida analógica estéreo mediante conector de 3.5 mm. Debe incluir gestión de EDID mediante interruptores físicos para selección de modos de audio (TV, Bitstream, 2CH) y soportar el paso transparente (pass-through) de formatos de audio avanzados como Dolby Atmos y DTS:X a través de la salida HDMI. La unidad se alojará en un chasis metálico compacto e incluirá fuente de alimentación externa de 5V.
