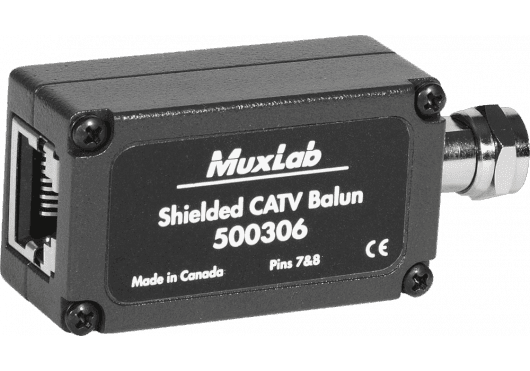

MuxLab 500306 - Balun CATV Blindado para Cableado Estructurado (RF sobre RJ45)

MuxLab 500306 - Balun CATV Blindado para Cableado Estructurado (RF sobre RJ45)

El MuxLab 500306 es un balun de extensión de señal CATV de alto rendimiento, diseñado específicamente para integrar equipos de televisión por cable, banda ancha y FM dentro de sistemas de cableado estructurado modernos. Este dispositivo pasivo permite sustituir el tradicional y rígido cable coaxial RG6 por cable de par trenzado (Cat 5e, Cat 6 o Cat 7), ofreciendo una solución mucho más flexible, estética y fácil de gestionar en entornos residenciales y comerciales.

A diferencia de los baluns estándar, este modelo cuenta con un diseño reforzado y blindado gracias a su carcasa de aluminio fundido. Esta construcción no solo garantiza una durabilidad física superior, sino que proporciona un aislamiento excepcional contra interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI), asegurando una transmisión de señal limpia y estable. Es la herramienta ideal para instaladores profesionales que buscan optimizar la infraestructura de red sin sacrificar la calidad de imagen o datos.

Su capacidad para operar en un ancho de banda de 5 MHz a 900 MHz lo hace totalmente compatible con servicios de Internet de banda ancha, televisión digital por cable, canales VHF y emisiones FM. Al utilizar pares trenzados blindados (STP), el sistema maximiza la distancia de transmisión y la integridad de la señal, permitiendo llevar servicios de RF a cualquier punto donde exista una toma de red RJ45 disponible.

Características principales

• Conversión de Medio Eficiente: Transforma la impedancia de 75 ohmios (Coaxial) a 100 ohmios (Par trenzado), permitiendo el uso de cable de red estándar para señales de TV.
• Alto Ancho de Banda: Soporta frecuencias desde 5 MHz hasta 900 MHz, cubriendo todo el espectro de CATV, TV digital e Internet por cable.
• Blindaje Superior: Carcasa de aluminio fundido que protege la señal contra ruidos externos e interferencias, crucial para mantener la velocidad de datos y claridad de imagen.
• Diseño Compacto y Práctico: Su factor de forma permite instalar varias unidades lado a lado en splitters de RF estándar sin problemas de espacio.
• Transmisión a Larga Distancia: Capaz de enviar señales hasta 100 metros utilizando cable Cat 5e/6/7 (dependiendo de la frecuencia y potencia de entrada).

Beneficios para la instalación

• Simplificación del Cableado: Elimina la necesidad de tender cable coaxial dedicado a cada habitación; aprovecha la red Ethernet existente para distribuir televisión e Internet.
• Flexibilidad Total: Permite mover televisores, módems de cable o decodificadores a cualquier ubicación con una toma de pared RJ45, facilitando cambios de distribución en oficinas o casas.
• Reducción de Costes y Tiempo: El cable de red es generalmente más económico y más fácil de manipular, cortar y conectorizar que el cable coaxial RG6 pesado.
• Estética Profesional: Centraliza las conexiones en el rack de comunicaciones, eliminando marañas de cables detrás de los equipos y ofreciendo un acabado limpio.

Casos de uso

• Entornos Hoteleros y Hospitales: Distribución de señal de TV a habitaciones utilizando la infraestructura de red existente, reduciendo costes de renovación.
• Edificios de Oficinas: Envío de señal de televisión corporativa o noticias a salas de reuniones y zonas comunes sin instalar cableado coaxial adicional.
• Hogares Inteligentes (Smart Homes): Integración de servicios de CATV y banda ancha en el panel de medios centralizado del hogar.
• Instituciones Educativas: Distribución de canales educativos o señal de antena local a aulas y auditorios a través de la red LAN física.

Preguntas frecuentes

• ¿Necesito dos unidades para que funcione?
  Sí, generalmente estos baluns se utilizan en pares: uno en el panel de distribución (origen de la señal) para convertir de Coaxial a RJ45, y otro en el extremo del usuario (TV o módem) para reconvertir de RJ45 a Coaxial.
• ¿Funciona con televisión por satélite directa?
  Este modelo soporta hasta 900 MHz. La mayoría de las señales directas de antena parabólica (LNB) operan en frecuencias superiores (950-2150 MHz), por lo que este dispositivo está diseñado para TV por cable (CATV), TDT o salidas de receptores, no para conexión directa a la parabólica.
• ¿Qué tipo de cable de red debo usar?
  Puede funcionar con UTP (sin blindaje), pero el fabricante recomienda encarecidamente el uso de cable STP (blindado) Cat 5e, 6 o 7 para obtener la máxima distancia y protección contra interferencias.
• ¿Este dispositivo necesita alimentación eléctrica?
  No, el MuxLab 500306 es un dispositivo totalmente pasivo y no requiere ninguna fuente de alimentación externa.

Descripción para proyectos

Balun pasivo blindado para transmisión de señales de RF (CATV, VHF, FM y Banda Ancha) sobre cableado estructurado par trenzado. Ancho de banda operativo de 5 MHz a 900 MHz con baja pérdida de inserción. Carcasa fabricada en aluminio fundido para máximo aislamiento EMI/RFI. Interfaz de entrada tipo F (Macho) de 75 Ohmios y salida RJ45 (Hembra) de 100 Ohmios, utilizando los pines 7 y 8. Soporta distancias de hasta 100 metros dependiendo de la frecuencia del canal. Compatible con cables Cat5e/6/7 UTP y STP.
