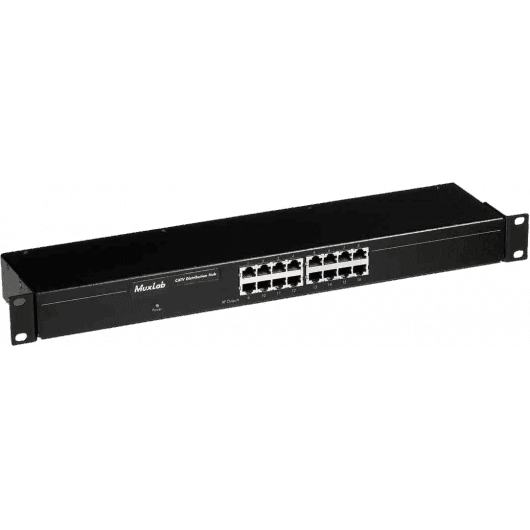

MuxLab 500304 - Hub de distribución CATV activo de 16 puertos para montaje en rack

MuxLab 500304 - Hub de distribución CATV activo de 16 puertos para montaje en rack

Optimice su infraestructura de vídeo y televisión con el MuxLab 500304, un concentrador de distribución CATV de alto rendimiento diseñado para simplificar la transmisión de señales de radiofrecuencia (RF) a través de cableado estructurado moderno. Este dispositivo es la solución definitiva para entornos profesionales que buscan abandonar el voluminoso cableado coaxial tradicional en favor de la versatilidad y eficiencia de los cables de red Cat 5e/6.

El MuxLab 500304 no es un simple divisor; es un hub activo que incorpora amplificación interna para asegurar la integridad de la señal. Funciona tomando una única entrada coaxial RF y distribuyéndola simultáneamente a 16 salidas RJ45. Gracias a su diseño inteligente, permite transmitir señales de banda ancha terrestre, televisión por cable (CATV), VHF, FM e incluso señal de Internet de banda ancha y cable digital, todo ello manteniendo una calidad de imagen nítida y una conexión estable.

Este equipo está diseñado para trabajar en conjunto con baluns receptores pasivos (como el modelo MuxLab 500302), creando un ecosistema completo de RF sobre par trenzado. Su formato estándar de 1U para rack facilita su integración en armarios de servidores y telecomunicaciones, manteniendo el orden y la estética profesional en cualquier instalación.

Características principales

• Conversión de Medio Eficiente: Transforma la señal de entrada coaxial de 75 ohmios para su distribución a través de cables UTP de 100 ohmios, eliminando la necesidad de tendidos coaxiales complejos hacia cada punto final.
• Amplificación de Señal Integrada: A diferencia de los splitters pasivos, este hub cuenta con ganancia incorporada y búfer de puertos para compensar las pérdidas de señal, garantizando que el vídeo llegue con fuerza a cada pantalla.
• Ancho de Banda Completo: Soporta un rango de frecuencia de 5 a 900 MHz, lo que lo hace compatible con la mayoría de los estándares de televisión y servicios de datos por cable.
• Vía de Retorno Bi-direccional: Permite la transmisión de datos de retorno (Internet/VoD) en el rango de 5-42 MHz, esencial para servicios interactivos y cable módem.
• Diseño Robusto: Carcasa metálica duradera diseñada para montaje en rack de 19 pulgadas, ocupando solo una unidad de altura (1U).

Beneficios para el instalador y el usuario final

La implementación del MuxLab 500304 transforma radicalmente la gestión del cableado en edificios. Al utilizar la infraestructura existente de cable de red (Cat 5e o superior), se consigue un ahorro significativo en costes de material y mano de obra, evitando la duplicidad de redes (coaxial + datos). Además, el sistema centralizado permite realizar cambios, adiciones y movimientos (MACs) de forma mucho más rápida y limpia directamente desde el cuarto de comunicaciones (IDF/MDF).

Casos de uso ideales

Este distribuidor es la pieza central perfecta para proyectos de gran envergadura donde la estética y la facilidad de mantenimiento son críticas:

• Sector Hotelero: Distribución de TV por cable a habitaciones de huéspedes utilizando el mismo cableado estructurado que la red Wi-Fi o telefonía IP.
• Hospitales y Centros de Salud: Envío de señal de televisión a habitaciones de pacientes y salas de espera sin obras adicionales.
• Edificios Corporativos y Oficinas: Despliegue de noticias y televisión corporativa en múltiples despachos y salas de reuniones.
• Centros Educativos: Distribución de contenido educativo en vídeo a aulas y auditorios.

Preguntas frecuentes

¿Necesito un dispositivo especial en el lado del televisor?
Sí, cada puerto RJ45 de salida debe conectarse a un balun receptor (como el MuxLab 500302) situado detrás del televisor para reconvertir la señal de RJ45 a conector coaxial tipo F.

¿Qué tipo de cable debo utilizar?
Se recomienda el uso de cable UTP Cat 5e o Cat 6 de alta calidad para garantizar el máximo rendimiento y distancia.

¿Este dispositivo soporta señal de satélite?
No, el rango de frecuencia llega hasta 900 MHz, que cubre TV terrestre y Cable, pero no las frecuencias más altas utilizadas típicamente por las señales de satélite directas (L-Band).

Descripción para proyectos

Hub de distribución CATV activo de 16 puertos diseñado para montaje en rack (1U). El dispositivo permite la distribución de señales de RF de banda ancha (5-900 MHz), incluyendo CATV, VHF, FM y datos, desde una entrada coaxial central hacia 16 salidas RJ45 a través de cableado estructurado Cat 5e/6. Incorpora amplificación de ganancia interna y búfer de puertos para compensar pérdidas de inserción, soportando transmisión bidireccional para vía de retorno (5-42 MHz). Carcasa metálica de 483x99x44 mm con fuente de alimentación externa incluida.
