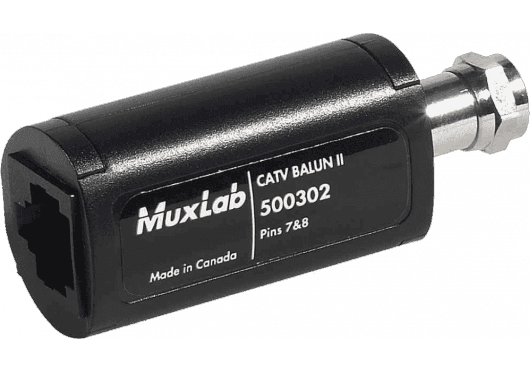

El MuxLab 500302 CATV Balun II representa una solución avanzada y eficiente para la distribución de señales de televisión y banda ancha dentro de infraestructuras de cableado estructurado moderno. Diseñado para superar las limitaciones del cableado coaxial tradicional, este dispositivo permite transmitir señales de RF convencionales (CATV, VHF, FM) utilizando cable de par trenzado UTP (Cat 5e o Cat 6), facilitando una integración perfecta en entornos residenciales, comerciales e institucionales.

A diferencia de los extensores básicos, la versión "II" de este balun ha sido optimizada para soportar un ancho de banda ampliado de hasta 900 MHz. Esta capacidad es crucial para garantizar la compatibilidad no solo con canales de televisión analógica y digital, sino también con servicios de Internet de banda ancha y televisión por cable digital, manteniendo una baja pérdida de inserción y una excelente calidad de señal. Su diseño pasivo bidireccional asegura que tanto la señal de bajada (TV/Datos) como la de retorno (para módems de cable o cajas interactivas) fluyan sin interrupciones.

El dispositivo actúa como un adaptador de impedancia de alto rendimiento, convirtiendo la señal de 75 ohmios del cable coaxial (conector F) a la impedancia de 100 ohmios del cable de red (conector RJ45). Esto elimina la necesidad de tender costoso y rígido cable coaxial RG6 paralelo a la red de datos, permitiendo unificar todos los servicios de comunicación bajo un mismo estándar de cableado estructurado. Es la herramienta ideal para instaladores que buscan flexibilidad, permitiendo realizar cambios, adiciones o movimientos de equipos (como decodificadores o módems) conectándolos a cualquier toma de pared modular disponible.

Características principales

• Ancho de banda superior: Soporta frecuencias desde 5 MHz hasta 900 MHz, cubriendo todo el espectro de CATV, VHF y FM.
• Diseño Pasivo: No requiere fuente de alimentación externa, lo que simplifica la instalación y reduce los puntos de fallo.
• Transmisión a larga distancia: Capaz de enviar señales hasta 100 metros a través de cable UTP, dependiendo de la frecuencia del canal.
• Alta compatibilidad: Funciona con cableado UTP Cat5e y Cat6 estándar, utilizando los pines 7 y 8 del conector RJ45.
• Carcasa compacta: Fabricado en ABS ignífugo de alta resistencia, su diseño pequeño permite instalarlo discretamente detrás de televisores o dentro de cajas de conexiones.
• Baja pérdida de retorno: Optimizado para señales digitales, eliminando el efecto "fantasma" en la imagen y asegurando la integridad de los datos.

Beneficios para la instalación

La implementación del MuxLab 500302 transforma la gestión del cableado en cualquier edificio. Al utilizar la infraestructura de red existente para distribuir televisión, se consigue un ahorro significativo en costes de material y mano de obra, evitando la duplicidad de cables. Además, ofrece una estética mucho más limpia y organizada, eliminando las marañas de cables coaxiales negros detrás de los muebles. Para los administradores de sistemas, ofrece la libertad de reubicar televisores o equipos de red simplemente parcheando el panel de control, sin necesidad de realizar obras ni tirar nuevo cableado.

Casos de uso habituales

• Hoteles y Hospitalidad: Distribución de televisión por cable a las habitaciones de huéspedes utilizando la misma red que el servicio de internet o telefonía.
• Entornos Educativos: Envío de señal de TV educativa o anuncios internos a aulas y auditorios a través de la red del campus.
• Edificios Inteligentes y Oficinas: Integración de servicios de televisión y datos en despachos y salas de reuniones sin cableado adicional.
• Residencial: Conexión de decodificadores de cable o módems en habitaciones donde no llega el cable coaxial, aprovechando las tomas de red RJ45.

Preguntas frecuentes

• ¿Sirve este balun para televisión por satélite?
  No. Este modelo opera hasta 900 MHz. La televisión por satélite utiliza frecuencias de banda L (generalmente hasta 2150 MHz), por lo que necesitaría un modelo específico para satélite. Este dispositivo es ideal para TV por cable, TDT (antena) y radio FM.
• ¿Necesito dos unidades para que funcione?
  Sí. Los baluns trabajan en pares: uno se coloca en el origen (cabecera o splitter) para convertir de coaxial a UTP, y otro en el destino (detrás de la TV o módem) para reconvertir de UTP a coaxial. También puede usarse un hub de baluns en el origen y unidades individuales en los destinos.
• ¿El dispositivo requiere corriente eléctrica?
  No, es un dispositivo totalmente pasivo. Funciona utilizando la energía de la propia señal RF, por lo que no necesita enchufes ni baterías.
• ¿Qué pines del conector RJ45 utiliza?
  El MuxLab 500302 utiliza el par de pines 7 y 8 del cable de red para la transmisión de la señal RF. Asegúrese de que su cableado esté ponchado correctamente (norma T568A o T568B) y que este par esté íntegro.

Descripción para proyectos

Balun pasivo de vídeo CATV para transmisión de señales de banda ancha RF sobre cableado de par trenzado no blindado (UTP). El dispositivo deberá soportar un ancho de banda de 5 MHz a 900 MHz, permitiendo el paso de canales de televisión por cable, VHF, FM e Internet de banda ancha. La conversión de impedancia será de 75 ohmios (conector F macho) a 100 ohmios (conector RJ45 hembra). La unidad deberá contar con una carcasa de plástico ABS ignífugo y permitir distancias de transmisión de hasta 100 metros dependiendo de la frecuencia. La configuración de pines activa será 7 y 8. Debe garantizar una baja pérdida de inserción y retorno para soportar señales digitales sin degradación.
