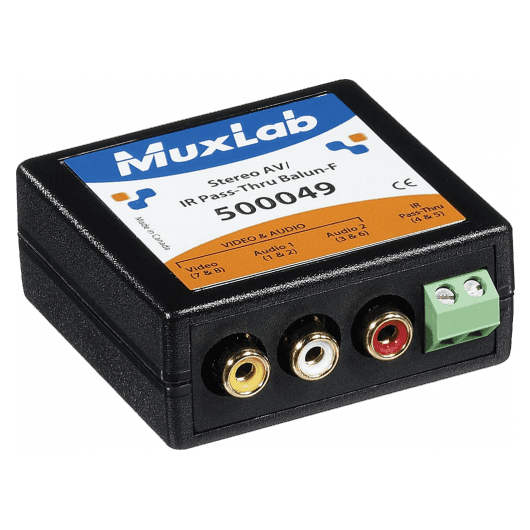

MuxLab IMU-500049 - Balun de Audio Estéreo y Video Compuesto con Retorno IR (Hembra)

MuxLab IMU-500049 - Balun de Audio Estéreo y Video Compuesto con Retorno IR (Hembra)

El MuxLab IMU-500049 es una solución integral de conectividad diseñada para simplificar y extender instalaciones audiovisuales profesionales y domésticas. Este dispositivo, conocido como Stereo AV/IR Pass-Thru Balun, permite la transmisión simultánea de una señal de video compuesto, audio estéreo analógico y una señal de control infrarrojo (IR) a través de un único cable de red Cat 5e o Cat 6. Su diseño pasivo y robusto lo convierte en la herramienta perfecta para integradores que buscan eliminar el desorden de cables múltiples sin sacrificar la calidad de la señal en largas distancias.

A diferencia de los cables coaxiales tradicionales, que pueden ser voluminosos y propensos a interferencias en recorridos largos, este balun aprovecha la infraestructura de cableado estructurado existente. Equipado con conectores RCA hembra chapados en oro para garantizar una conductividad óptima, el MuxLab 500049 ofrece una fiabilidad excepcional. Su capacidad para gestionar el retorno de IR es una característica destacada, permitiendo al usuario controlar equipos fuente (como reproductores de DVD, decodificadores o sistemas de medios) desde la ubicación remota de la pantalla o proyector, añadiendo una capa de funcionalidad esencial para salas de control y entretenimiento.

Características principales

• Transmisión "Todo en Uno": Envía video compuesto (RCA amarillo), audio estéreo (RCA rojo/blanco) y señales de control IR por un solo cable UTP.
• Alcance Extendido: Capaz de transmitir video compuesto a color hasta 670 metros y señales de audio hasta 990 metros, superando con creces las limitaciones del cableado estándar.
• Canal de Retorno IR: Utiliza el cuarto par trenzado del cable de red para pasar la señal de emisores IR, facilitando el control remoto de dispositivos ocultos o lejanos.
• Diseño Pasivo: No requiere fuentes de alimentación externas, lo que simplifica la instalación en espacios reducidos o detrás de televisores donde los enchufes son escasos.
• Compatibilidad Universal: Funciona con formatos de video NTSC, PAL y SECAM, y ofrece un ancho de banda de audio completo de 20 Hz a 20 kHz para aplicaciones de alta fidelidad.

Beneficios para el usuario

El uso del MuxLab 500049 transforma la manera en que se gestionan las señales AV. Para el instalador, el principal beneficio es la reducción de costes y tiempo de mano de obra, ya que tirar un solo cable Cat 5e/6 es más rápido y económico que instalar tres cables coaxiales separados más un cable de control. Para el usuario final, el beneficio reside en la estética y el control; permite centralizar los equipos en un armario técnico ventilado y seguro, manteniendo en la sala de visualización únicamente la pantalla y el receptor IR, logrando un entorno limpio y libre de aparatos electrónicos visibles.

Casos de uso

• Aulas y Formación: Conexión de un ordenador o reproductor multimedia en el escritorio del profesor con un proyector de techo o monitor distante.
• Señalización Digital (Digital Signage): Distribución de contenido promocional en comercios o vestíbulos de hoteles donde la fuente de video está en una oficina trasera.
• Sistemas de Cine en Casa: Extensión de señales desde un rack de medios centralizado hacia televisores ubicados en otras habitaciones o zonas de entretenimiento al aire libre.
• Salas de Conferencias: Integración de equipos de videoconferencia y presentación con control remoto total desde la mesa de reuniones.

Preguntas frecuentes

• ¿Necesito alimentación eléctrica para este balun?
  No, el MuxLab 500049 es un dispositivo pasivo y no requiere ninguna fuente de alimentación externa.
• ¿Este balun funciona solo o necesito otro?
  Los baluns funcionan en pares (uno en el emisor y otro en el receptor). Puede utilizar dos unidades 500049 (Hembra) conectadas con cables RCA cortos a sus dispositivos, o combinarlo con el modelo 500048 (Macho) para una conexión directa según sus necesidades.
• ¿Cómo se conecta el IR?
  El dispositivo cuenta con un bloque de terminales o acceso al cuarto par trenzado del cable Cat5e/6, permitiendo la conexión de emisores o receptores IR compatibles de terceros.
• ¿Soporta video de alta definición (HDMI)?
  No, este modelo está diseñado específicamente para video compuesto analógico (conector amarillo) y audio estéreo. No transmite señales HDMI ni digitales.

Descripción para proyectos

Extensor pasivo de señal AV y control IR modelo MuxLab 500049. Diseñado para transmitir un canal de video compuesto (75 ohmios), dos canales de audio estéreo analógico (600 ohmios) y una señal de emisor IR a través de un único cable de par trenzado Cat 5e/6. Dispone de tres conectores RCA hembra (Video, Audio L, Audio R) y bloque de terminales para IR. Soporta distancias de transmisión de hasta 670 metros para video y 990 metros para audio. Ancho de banda de video DC a 6 MHz y respuesta de frecuencia de audio de 20 Hz a 20 kHz. Dimensiones de la carcasa: 61 x 57 x 25 mm. Peso: 0,089 kg. Carcasa de plástico ABS ignífugo.
