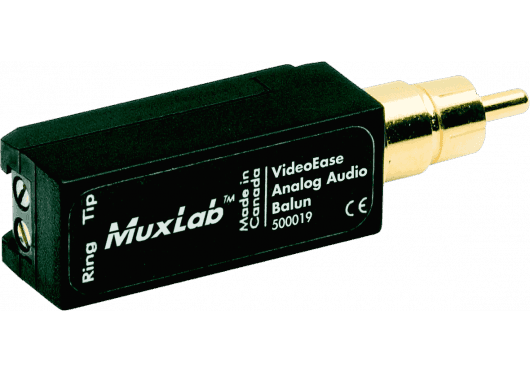

MuxLab 500019 - Balun de Audio Analógico RCA Macho a Bornero UTP

MuxLab 500019 - Balun de Audio Analógico RCA Macho a Bornero UTP

Optimice sus instalaciones de audio profesional y doméstico con el MuxLab 500019, un balun de audio analógico de alto rendimiento diseñado para superar las limitaciones de distancia de los cables coaxiales tradicionales. Este dispositivo pasivo permite transmitir señales de audio de línea desbalanceadas a través de cableado de par trenzado no blindado (UTP) Cat 5e o Cat 6, facilitando una infraestructura más limpia, económica y versátil.

El MuxLab 500019 actúa como un puente esencial entre sus equipos de audio y la red de cableado estructurado. Gracias a su diseño compacto tipo "lápiz", se conecta directamente a los puertos RCA de equipos como reproductores de DVD, mezcladores de audio, amplificadores o sistemas de cine en casa. En el otro extremo, dispone de un bornero de tornillo (terminal block) que elimina la necesidad de herramientas de crimpado complejas, permitiendo una conexión rápida y segura de los hilos del cable UTP. Esta característica es especialmente valiosa en entornos donde el espacio es limitado o se requiere una instalación ágil.

La capacidad de transmisión de este extensor es sobresaliente, alcanzando distancias de hasta 1.5 km (5,000 pies) dependiendo de la frecuencia de la señal, lo que lo convierte en una solución ideal para grandes recintos donde el cableado coaxial sería inviable por coste y pérdida de señal. Al ser un dispositivo totalmente pasivo, no requiere fuentes de alimentación externas, simplificando la gestión de energía en el rack o en el punto de destino. Su construcción con conector RCA chapado en oro garantiza una excelente conductividad y resistencia a la corrosión a largo plazo.

Características principales

• Transmisión de largo alcance: Capaz de enviar señal de audio hasta 1.5 km a través de un cable Cat 5e/6, manteniendo una respuesta de frecuencia óptima para megafonía y audio distribuido.
• Conectividad simplificada: Transforma la señal de un conector RCA macho a un bloque de terminales de dos tornillos, facilitando la conexión directa de los pares de cobre sin necesidad de conectores RJ45 adicionales.
• Diseño pasivo eficiente: Funciona sin alimentación eléctrica, lo que reduce los puntos de fallo y elimina la necesidad de enchufes adicionales en la instalación.
• Alta fidelidad de señal: Ofrece un ancho de banda de 20 Hz a 20 kHz en distancias cortas (hasta 305 m) y de 100 Hz a 20 kHz en distancias máximas, asegurando claridad en la transmisión.
• Versatilidad de instalación: Su tamaño ultra compacto (58 x 16 x 16 mm) permite conectarlo en paneles traseros abarrotados de equipos sin obstruir otros puertos.

Beneficios para el instalador y el usuario

El uso del MuxLab 500019 transforma la logística de las instalaciones audiovisuales. Al utilizar cable UTP, mucho más económico, flexible y fácil de pasar por conductos que el cable coaxial blindado, se reducen drásticamente los costes de material y mano de obra. Además, permite aprovechar el cableado estructurado ya existente en edificios de oficinas o escuelas para enviar audio, evitando obras innecesarias. Su sistema de alivio de tensión integrado protege el cableado contra tirones accidentales, asegurando una durabilidad superior en entornos comerciales.

Casos de uso recomendados

• Sistemas de megafonía y BGM: Ideal para enviar música de fondo o anuncios desde una oficina central a zonas remotas en centros comerciales, aeropuertos o colegios.
• Auditorios y salas de conferencias: Conexión de ordenadores o mezcladores en el podio hacia los amplificadores situados en la sala de control trasera.
• Cine en casa y residencial: Distribución de audio multi-habitación utilizando la red de cableado Cat 6 de la vivienda.
• Señalización digital: Envío de audio asociado a pantallas informativas situadas a gran distancia del reproductor multimedia.

Preguntas frecuentes

¿Necesito dos unidades para que funcione?
Sí, los baluns funcionan en pares (uno como emisor y otro como receptor). Se venden generalmente por unidades individuales para permitir configuraciones flexibles, por lo que deberá adquirir dos unidades para un enlace punto a punto completo.

¿Sirve para audio estéreo?
El MuxLab 500019 es una unidad mono (un solo conector RCA). Para transmitir una señal estéreo (canal izquierdo y derecho), necesitará dos pares de baluns (4 unidades en total) y utilizará dos pares trenzados dentro del cable Cat 5e/6.

¿Requiere alimentación eléctrica?
No, este balun es pasivo y utiliza la energía de la propia señal de audio de línea para la transmisión, por lo que no necesita adaptadores de corriente.

Descripción para proyectos

Extensor de audio analógico pasivo tipo balun para transmisión de señales de nivel de línea desbalanceadas sobre cableado de par trenzado (UTP) Cat 5e/6. El dispositivo debe contar con un conector RCA macho chapado en oro en la interfaz de audio y un bloque de terminales de tornillo con alivio de tensión para la conexión UTP, sin requerir conectores RJ45. Debe soportar distancias de transmisión de hasta 1.5 km (5,000 pies) con una respuesta de frecuencia de 100 Hz a 20 kHz a máxima distancia, y de 20 Hz a 20 kHz hasta 305 m. Diseño compacto en carcasa de plástico ignífugo, dimensiones máximas de 58 x 16 x 16 mm y funcionamiento sin alimentación externa. Impedancia de salida adaptada para transmisión sobre par trenzado de 100 ohmios.
