OSRAM LINEARlight LM01A-Y1 - Módulo LED rígido amarillo 10 V (32 LED, 4 W, 587 nm)

OSRAM LINEARlight LM01A-Y1 - Módulo LED rígido amarillo 10 V (32 LED, 4 W, 587 nm)

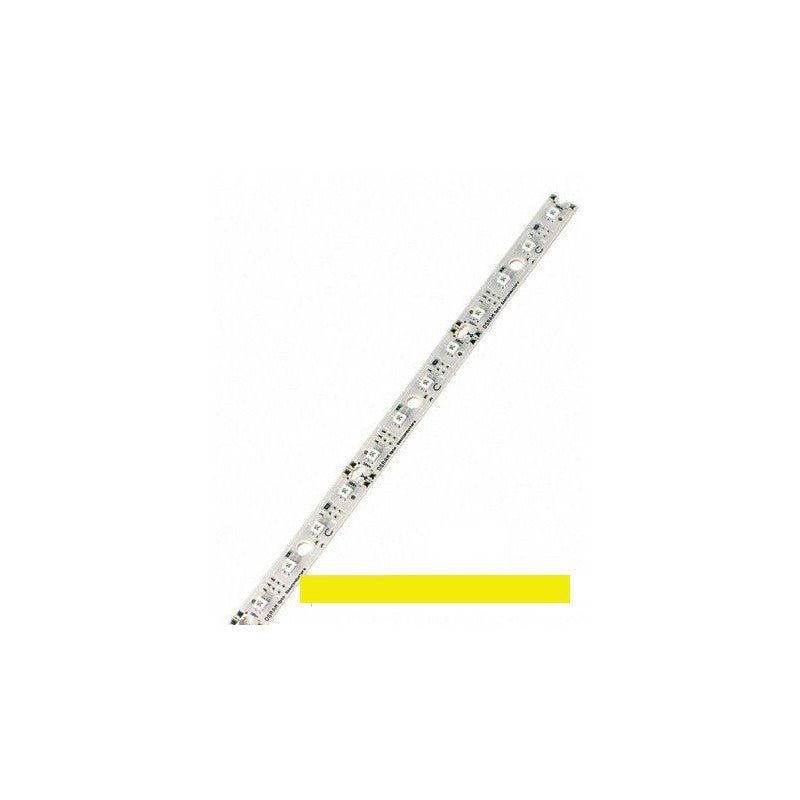

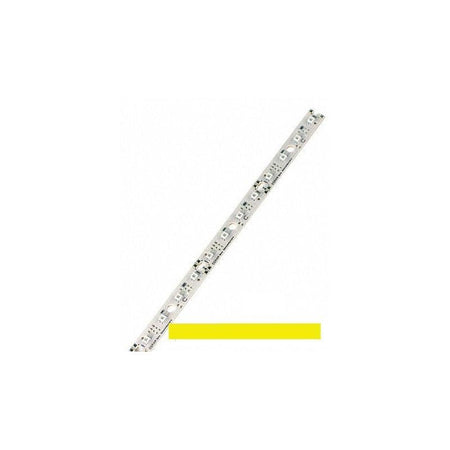

El OSRAM LINEARlight LM01A-Y1 es un módulo LED rígido de 10 V CC con 32 diodos que emiten en amarillo (λdom 587 nm). Diseñado para aplicaciones profesionales de iluminación lineal y señalética, ofrece un ángulo de apertura de 120° y un flujo luminoso típico de 69 lm por placa a 4 W, combinando uniformidad y baja generación de calor en un formato compacto. Se puede dividir en unidades de 4 LED (56 × 10 mm) sin pérdida de funcionalidad y encadenar hasta 3 módulos desde un mismo punto de alimentación, siempre en conexión en paralelo. Está optimizado para funcionar con fuentes de tensión constante OPTOTRONIC de 10,5 V CC y admite atenuación por PWM mediante interfaces de control compatibles (p. ej., OT DIM). Sus orificios de fijación de Ø 4 mm facilitan un montaje seguro en perfiles y canaletas, mientras que la placa (448 × 10 × 4 mm) cabe en espacios reducidos.

Características principales

• Tensión de alimentación: 10 V CC (optimizado para drivers de 10,5 V CC)
• Potencia del módulo: 4 W
• Número de LED: 32
• Color: Amarillo, longitud de onda dominante 587 nm
• Ángulo de apertura: 120°
• Flujo luminoso típico: 69 lm (módulo completo)
• Corriente típica: 0,4 A
• Dimensiones de la placa (L × A × H): 448 × 10 × 4 mm
• Unidad mínima cortable: 4 LED (56 × 10 mm)
• Fijación: orificios de montaje de Ø 4 mm para tornillos/arandelas aislantes
• Conexión eléctrica: solo en paralelo; hasta 3 módulos encadenados por punto de alimentación
• Compatibilidad de sistema: drivers de tensión constante OSRAM OPTOTRONIC 10,5 V; atenuación por PWM con interfaces OT DIM
• Rango térmico (Tc): hasta +85 °C (ver hoja técnica para límites de operación y almacenamiento)
• Accesorios: conectores LM-2PIN (alimentación) y LM-CONN (unión), óptica OP 4×1-20 (snap-in)

Beneficios del producto

• Modularidad real: seccionable en tramos de 4 LED, ampliable y combinable para adaptarse a cualquier longitud lineal.
• Integración sencilla: placa estrecha y baja con taladros que aceleran el montaje en perfiles y luminarias.
• Uniformidad y color estable en amarillo gracias al amplio ángulo de 120° y a la alimentación de tensión constante.
• Sistema garantizado: concebido para trabajar con la familia OPTOTRONIC y su ecosistema de conectores y ópticas.
• Atenuación profesional: control por PWM utilizando interfaces 0–10 V dedicadas (OT DIM) sin introducir cromaticidad indeseada a bajos niveles.

Casos de uso

• Iluminación de contorno en mobiliario, expositores y arquitectura interior.
• Inyección de luz en guías de luz difusas o transparentes para señalética y rótulos.
• Retroiluminación de cartelería y paneles de información.
• Iluminación de acento en escaparates y vitrinas con color amarillo uniforme.

Preguntas frecuentes

¿Puedo cortar la placa?
Sí. Se puede cortar en módulos de 4 LED (56 × 10 mm) en las marcas indicadas, manteniendo la funcionalidad en las piezas resultantes.

¿Cómo debo conectarlo?
Solo en paralelo. La conexión en serie no está recomendada. Desde cada punto de alimentación se pueden encadenar hasta 3 módulos, respetando la caída de tensión y la capacidad de corriente del sistema.

¿Qué driver necesito?
Un driver de tensión constante de 10,5 V CC de la gama OPTOTRONIC es la opción recomendada para estabilidad y protecciones adecuadas.

¿Se puede regular?
Sí. Con interfaces de control OT DIM (0–10 V) que generan PWM en la salida para atenuación suave y consistente.

¿Es apto para ambientes húmedos?
La placa no lleva recubrimiento conformal de fábrica. Para humedad/polvo debe alojarse en envolvente adecuada o aplicarse conformal coating según recomendaciones del fabricante.

Recomendaciones de instalación

• Usar tornillos con arandela aislante para proteger las pistas del circuito impreso.
• Observar la polaridad y las distancias de seguridad; adoptar medidas ESD durante el montaje.
• Si la alimentación puede superar 2 A, incorporar fusibles rápidos en el diseño.
• Para exteriores o ambientes agresivos, proteger mediante recubrimiento conformal o carcasa con grado de protección adecuado.

Descripción para proyectos

Módulo LED rígido OSRAM LINEARlight LM01A-Y1: 10 V CC; 4 W; 32 LED; color amarillo, λdom 587 nm; flujo típico 69 lm; ángulo 120°; corriente 0,4 A; placa 448 × 10 × 4 mm; unidad mínima 4 LED (56 × 10 mm); montaje con orificios Ø 4 mm; conexión solo en paralelo, hasta 3 módulos por punto de alimentación; compatible con drivers de tensión constante 10,5 V CC OPTOTRONIC; atenuación por PWM mediante interfaz OT DIM; rango térmico (Tc) hasta +85 °C.
