OSRAM LINEARlight LM01A-S1 – Módulo LED rígido “Super Rojo” 633 nm, 10 V, 4 W (32 LED), corte cada 4 LED

OSRAM LINEARlight LM01A-S1 – Módulo LED rígido “Super Rojo” 633 nm, 10 V, 4 W (32 LED), corte cada 4 LED

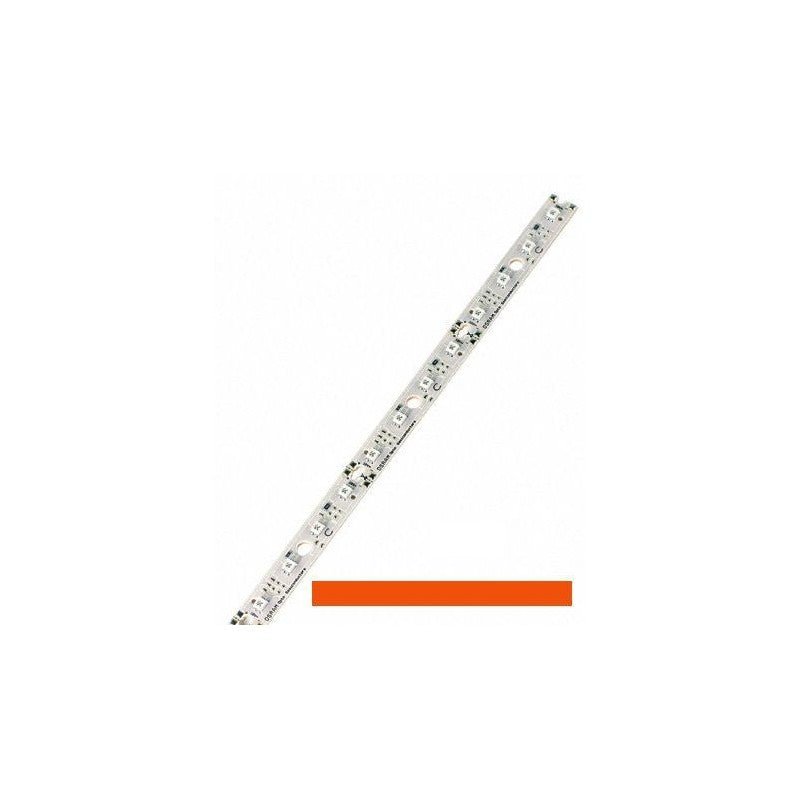

El OSRAM LINEARlight LM01A-S1 es un módulo LED rígido de color Super Rojo (λ pico ≈ 633 nm) diseñado para aplicaciones de iluminación de contorno, señalización y acento donde se requiere un rojo intenso, homogéneo y fiable. Cada placa integra 32 LED con consumo total de 4 W a 10 V CC (corriente típica ≈ 0,4 A), un haz amplio de 120° y puntos de corte cada 4 LED para ajustar la longitud sin perder funcionalidad. Su formato estrecho de 448 × 10 × 4 mm y los orificios de montaje de Ø 4 mm facilitan una instalación rápida con tornillería o herrajes estándar.

Este módulo está perfectamente adaptado a fuentes OSRAM OPTOTRONIC de 10–10,5 V y se conecta exclusivamente en paralelo (posibilidad de varias placas en paralelo dentro del rango del convertidor). Es regulable por PWM en el secundario mediante controladores OT DIM compatibles, lo que simplifica la integración en proyectos con control de intensidad. Además, admite ópticas encajables OP 4×1 (20°) para concentrar el haz cuando se precise mayor iluminancia puntual.

Características principales

• Color: Super Rojo, λ pico ≈ 633 nm.
• Potencia / tensión: 4 W totales a 10 V CC (I típica ≈ 0,4 A).
• Número de LED: 32 por placa.
• Óptica nativa: apertura 120°; opcional OP 4×1 20° a presión.
• Conexión: solo en paralelo (hasta varias placas según la fuente).
• Regulación: por PWM en secundario con OSRAM OT DIM.
• Modularidad: corte cada 4 LED (módulo mínimo 56 × 10 mm).
• Dimensiones de la placa: 448 × 10 × 4 mm.
• Fijación: orificios de montaje Ø 4 mm para tornillos/soportes.
• Compatibilidad: optimizado para OPTOTRONIC 10–10,5 V y accesorios de conexión LINEARlight.

Beneficios del producto

• Rojo intenso y uniforme (633 nm) para señalética, contornos y acento visual nítido.
• Diseño escalable: cortes cada 4 LED y conexión en paralelo para adaptar longitud y potencia.
• Integración sencilla: placa estrecha, montaje por tornillos y ecosistema OSRAM (OPTOTRONIC, OT DIM, ópticas OP 4×1).
• Control de brillo por PWM en el secundario sin complejidad en el lado de red.
• Larga vida útil en módulos de color cuando se respetan las temperaturas de operación del punto Tc.

Casos de uso

• Iluminación de contorno en rótulos, mobiliario comercial y arquitectura interior.
• Inyección de luz en guías difusas o transparentes.
• Iluminación de acento en expositores, vitrinas y elementos decorativos.
• Integración en sistemas OSRAM con convertidores OPTOTRONIC y reguladores OT DIM.

Preguntas frecuentes

• ¿Cómo se alimenta? Con 10–10,5 V CC de una fuente constant-voltage (p. ej., OPTOTRONIC 10,5 V). Dimensiona la potencia como nº de placas × 4 W + margen.
• ¿Puedo cortar la placa? Sí, cada 4 LED (módulo mínimo 56 × 10 mm). Los tramos conservan su funcionalidad.
• ¿Se puede atenuar? Sí, por PWM en secundario con OSRAM OT DIM u otro dimmer PWM de 10 V compatible.
• ¿Cómo conecto varias placas? Solo en paralelo, respetando la corriente total y las secciones de cable.
• ¿Existe óptica para estrechar el haz? Sí, la OP 4×1 reduce el ángulo de 120° a ~20° en colores.

Notas de instalación

• Respetar polaridad y paralelo en el cableado; no conectar en serie.
• Fijar mediante los orificios Ø 4 mm de la PCB o herrajes compatibles; evitar esfuerzos en soldaduras.
• Para atenuación, instalar el dimmer PWM (OT DIM) entre la fuente de 10–10,5 V y las placas.
• Mantener la temperatura del punto T_c dentro de los límites del fabricante para maximizar la vida útil.

Descripción para proyectos

Módulo LED rígido OSRAM LINEARlight LM01A-S1, color Super Rojo (pico ~633 nm); 32 LED; 10 V CC; 4 W (≈ 0,4 A); ángulo 120°; corte cada 4 LED (unidad mínima 56 × 10 mm); placa 448 × 10 × 4 mm; conexión solo en paralelo; compatible con fuentes OPTOTRONIC 10–10,5 V y regulación PWM en secundario mediante OT DIM; orificios de montaje Ø 4 mm; óptica opcional OP 4×1 (20°).
