OSRAM LINEARlight LM01A-B1 - Módulo LED rígido azul 10 V (32 LED, 4 W, 470 nm)

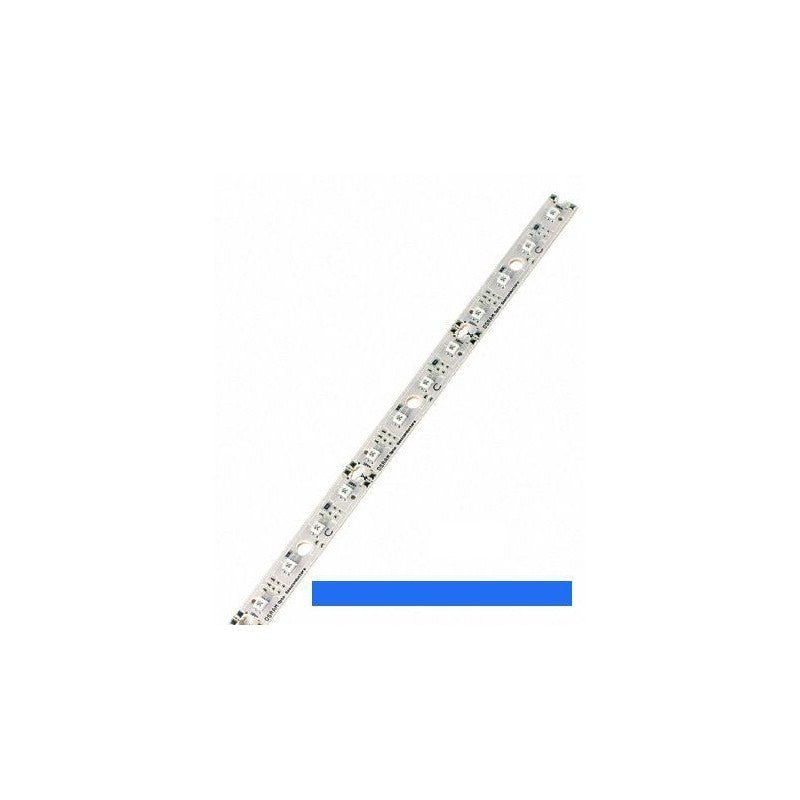

El OSRAM LINEARlight LM01A-B1 es un módulo LED rígido de tensión constante 10 V CC con 32 LED azules (λ 470 nm) y potencia de 4 W. Diseñado para iluminación lineal y señalética profesional, ofrece ángulo de apertura de 120° y flujo luminoso típico de 10 lm, garantizando uniformidad en aplicaciones de contorno, inyección en guías de luz y retroiluminación. El formato de placa estrecha (448 × 10 × 4 mm) incorpora taladros de montaje de Ø 4 mm para instalación rápida con tornillos o herrajes estándar. Puede cortarse en segmentos de 4 LED (56 × 10 mm) y conectarse solo en paralelo, con la posibilidad de encadenar hasta 3 módulos por punto de alimentación. Está optimizado para trabajar con fuentes OPTOTRONIC de 10/10,5 V CC y admite atenuación por PWM mediante unidades de control OT DIM en el secundario.
Características principales
-
Color y longitud de onda: Azul, 470 nm
-
Tensión y potencia: 10 V CC, 4 W
-
Número de LED: 32
-
Ángulo de apertura: 120°
-
Flujo luminoso típico: 10 lm (módulo completo)
-
Corriente típica del módulo: 0,4 A
-
Dimensiones de la placa (L × A × H): 448 × 10 × 4 mm
-
Unidad mínima cortable: 4 LED (56 × 10 mm)
-
Conexión eléctrica: solo en paralelo; hasta 3 módulos consecutivos por punto de alimentación
-
Compatibilidad de sistema: OSRAM OPTOTRONIC (CV, 10/10,5 V) y atenuación por PWM con OT DIM
-
Accesorios del sistema: OS-LM-2PIN (alimentación), OS-LM-CONN (unión placa-a-placa) y óptica OP 4×1-20 (20°) de encaje
-
Temperatura (Tc): operación −30…+75 °C; almacenamiento −40…+85 °C
Beneficios del producto
-
Modular y escalable: seccionable en tramos de 4 LED para adaptar la longitud sin perder funcionalidad.
-
Instalación sencilla: placa estrecha con orificios de Ø 4 mm; conexión rápida con accesorios CONNECT.
-
Color uniforme en azul (470 nm) y amplio haz de 120° para líneas continuas y guías de luz.
-
Sistema garantizado: empareja con drivers OPTOTRONIC de 10/10,5 V y regulación por OT DIM en PWM.
-
Fiabilidad: recomendaciones de cableado en paralelo y límites térmicos claros para mantener rendimiento y vida útil.
Casos de uso
-
Iluminación de contorno en mobiliario, expositores y detalles arquitectónicos.
-
Inyección de luz en guías difusas o transparentes para señalética y cartelería.
-
Retroiluminación y acento donde se requiere azul nítido y homogéneo.
Preguntas frecuentes
¿Puedo cortar el módulo?
Sí, en unidades de 4 LED (56 × 10 mm) en las marcas indicadas.
¿Cómo debo conectarlo?
Solo en paralelo. Se pueden encadenar hasta 3 módulos desde un mismo punto de alimentación respetando la sección de cable y la caída de tensión.
¿Qué driver utilizar?
Fuentes de tensión constante 10/10,5 V CC de la gama OSRAM OPTOTRONIC, que incorporan protecciones y están optimizadas para estos módulos.
¿Se puede regular el brillo?
Sí, mediante unidades de dimado OT DIM (1–10 V) en el secundario, que modulan por PWM la alimentación del módulo.
¿Qué consideraciones ambientales hay?
La placa no trae recubrimiento conformal; para humedad o polvo debe protegerse con carcasa adecuada o aplicar recubrimiento según las recomendaciones del fabricante.
Recomendaciones de instalación
- Usar arandelas aislantes con tornillos para evitar dañar las pistas del PCB.
- Respetar la polaridad y adoptar medidas ESD durante el montaje.
- Si la fuente puede entregar más de 2 A, incluir fusibles rápidos en el diseño de cableado.
- Para ambientes con humedad/polvo, prever envolvente con grado de protección o recubrimiento conformal transparente y resistente a UV.
Descripción para proyectos
Módulo LED rígido OSRAM LINEARlight LM01A-B1: azul 470 nm; 10 V CC; 4 W; 32 LED; flujo típico 10 lm; ángulo 120°; corriente 0,4 A; placa 448 × 10 × 4 mm; unidad mínima 4 LED (56 × 10 mm); conexión solo en paralelo con hasta 3 módulos por punto de alimentación; compatible con drivers de tensión constante OPTOTRONIC (10/10,5 V); atenuación por PWM mediante unidad OT DIM; Tc operación −30…+75 °C; almacenamiento −40…+85 °C; accesorios OS-LM-2PIN, OS-LM-CONN y óptica OP 4×1-20 (20°).
