Doughty T63845 - Kit motor eléctrico de velocidad variable para Six Track

Doughty T63845 - Kit motor eléctrico de velocidad variable para Six Track

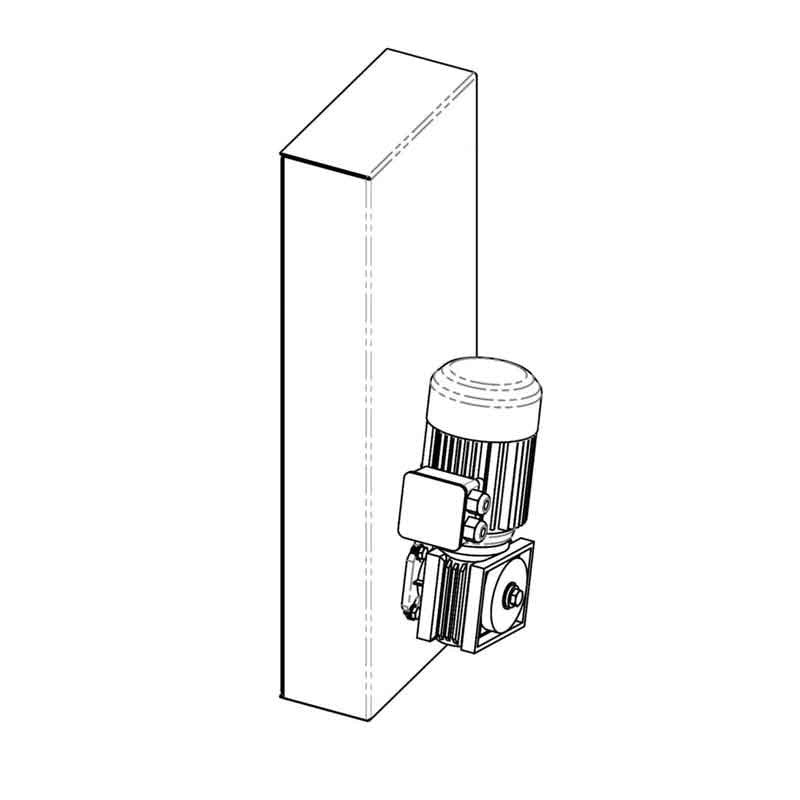

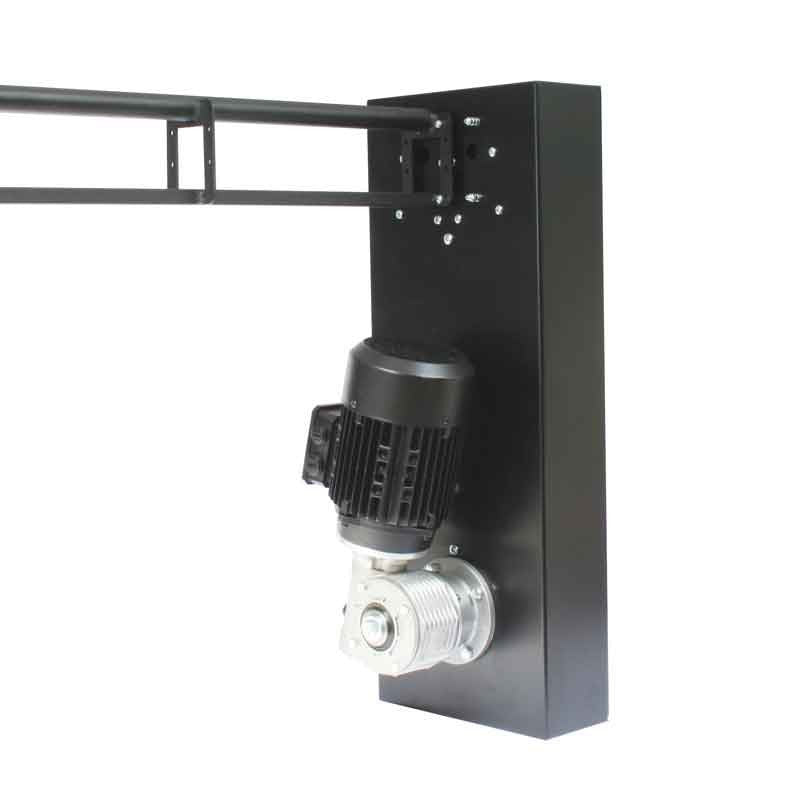

El sistema de accionamiento eléctrico Doughty T63845 es una solución avanzada para la motorización de cortinas y telones en entornos escénicos de alta exigencia. Diseñado para integrarse a la perfección en el extremo de los perfiles de carril Six Track, este kit completo proporciona un control absoluto sobre el movimiento de grandes textiles. Su estructura principal consta de un robusto cabrestante alojado en una caja metálica protectora, garantizando así la durabilidad y un funcionamiento óptimo durante cualquier representación teatral o evento profesional.

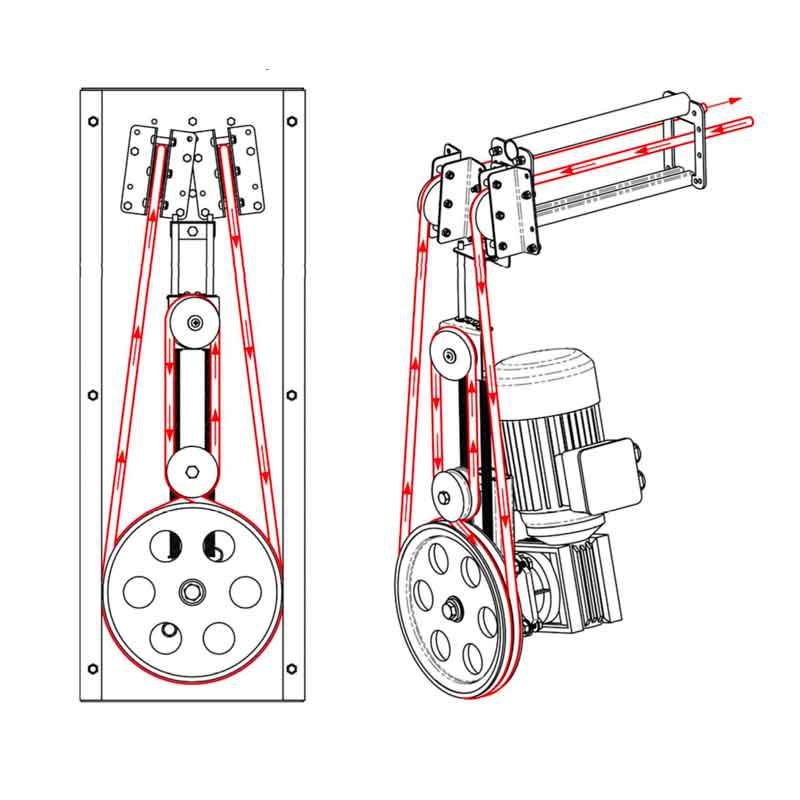

Este motor eléctrico monofásico se opera a través de una línea de acarreo de 8 mm y destaca por su función de velocidad variable. Con una velocidad nominal de trabajo de 0,75 metros por segundo, permite ajustar la rapidez del movimiento a las necesidades de cada puesta en escena. Ya sea para una apertura dramática o un cambio de escenografía rápido, el operario tiene el control total desde su mando de pared. Además, el sistema admite configuraciones para carriles rectos o curvos, y facilita el diseño de superposición de hojas, conocido en la industria como cierre de cortina americana.

Características principales

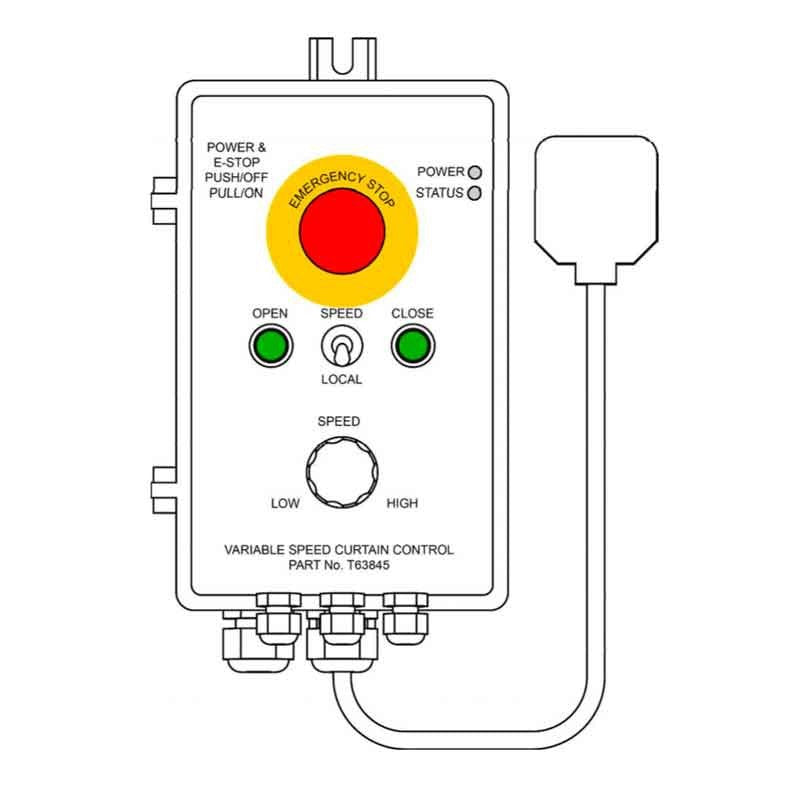

• Control integral: La estación de mando suministrada se ancla a la pared y gestiona el motor con gran precisión. Incluye botones dedicados de apertura y cierre, junto con un potenciómetro para ajustar la velocidad.
• Señalización visual: El panel de la caja de control incorpora un indicador de estado. Este emite un parpadeo de color amarillo cuando el equipo se encuentra detenido y cambia a color verde cuando está en funcionamiento.
• Mecanismos de límite precisos: Se suministra con dos finales de carrera diseñados para su montaje directo sobre el carril, delimitando el recorrido de la cortina y evitando tensiones en la tela.
• Seguridad operativa: Integra un botón de parada de emergencia en la estación local que aísla completamente el variador del motor, garantizando una detención inmediata ante cualquier imprevisto.
• Fácil instalación: La unidad de transmisión se atornilla al final de la vía mediante cuatro tuercas M5 en la posición que mejor se adapte a la arquitectura del espacio.

Beneficios para el profesional del espectáculo

El motor Doughty aporta un gran valor en la gestión técnica de cualquier espacio escénico. Al ser un equipo de uso estrictamente profesional, ofrece la fiabilidad que los directores necesitan durante el desarrollo del espectáculo. La posibilidad de regular la velocidad resulta en un recurso creativo excelente, logrando que el movimiento del telón se adapte al ritmo de la obra. Además, la inclusión del cableado necesario facilita una puesta en marcha ágil, optimizando el tiempo de trabajo de los instaladores.

Casos de uso

• Teatros y auditorios: Ideal para el telón de boca principal, permitiendo la apertura y cierre de tipo americana con un movimiento suave y uniforme.
• Estudios de televisión: Excelente opción para mover fondos croma o telones acústicos en platós, donde la precisión del posicionamiento es fundamental.
• Salones de actos: Muy útil para descubrir pantallas de proyección o separar grandes áreas de forma automatizada sin esfuerzo manual.

Preguntas frecuentes

¿Qué tipo de alimentación eléctrica necesita este motor?

El equipo funciona con una toma monofásica convencional de 230 voltios y 50 Hz. Es necesario que la línea esté protegida por un fusible de 5 amperios.

¿Cuál es el esfuerzo máximo que puede mover el sistema?

El esfuerzo de tracción máximo que soporta el motor es de 20 kg. Cabe destacar que esto se refiere al esfuerzo de arrastre continuo en la línea, independiente del peso estático total suspendido en los rodamientos.

¿Es posible operar el sistema desde otro punto?

Sí, la caja de control cuenta con puntos de conexión internos para enlazar un control remoto opcional. Esto aporta flexibilidad si el técnico debe situarse en otra ubicación de la sala.

¿El sistema sirve para hacer el cierre tipo americana?

Por supuesto. Si el carril Six Track cuenta con los elementos mecánicos para la superposición de hojas, el motor eléctrico realiza la tracción logrando el cruce perfecto de los textiles en el centro.

Descripción para proyectos

Sistema de tracción motorizado para carril escénico compuesto por un cabrestante eléctrico en caja metálica y unidad de control de pared. Funciona con alimentación monofásica a 230 V y 50 Hz (requiere fusible de 5 A). Capacidad de esfuerzo de tracción máximo de 20 kg y velocidad variable con un valor nominal de 0,75 metros por segundo. Utiliza tracción por línea de acarreo de 8 mm. El mando incluye parada de emergencia, pulsadores de apertura y cierre, potenciómetro de velocidad e indicador LED de estado. Incluye dos finales de carrera para perfil, 10 metros de cableado de alimentación y 4 metros de cable apantallado. Fijación adaptable mediante 4 tuercas M5 en el extremo del perfil.
