Doughty T63750 - Soporte ajustable para carril

Doughty T63750 - Soporte ajustable para carril

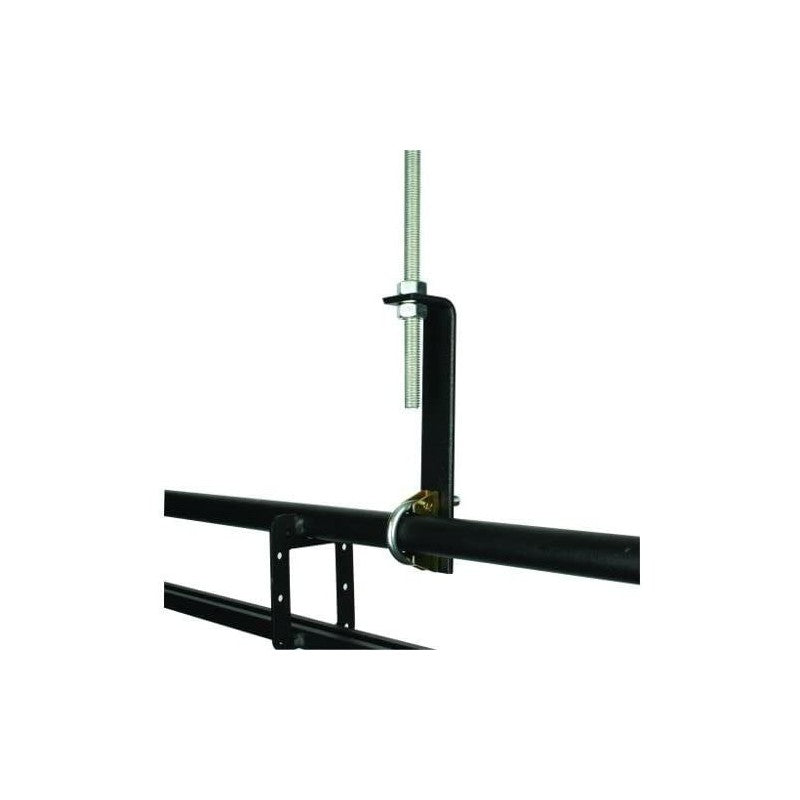

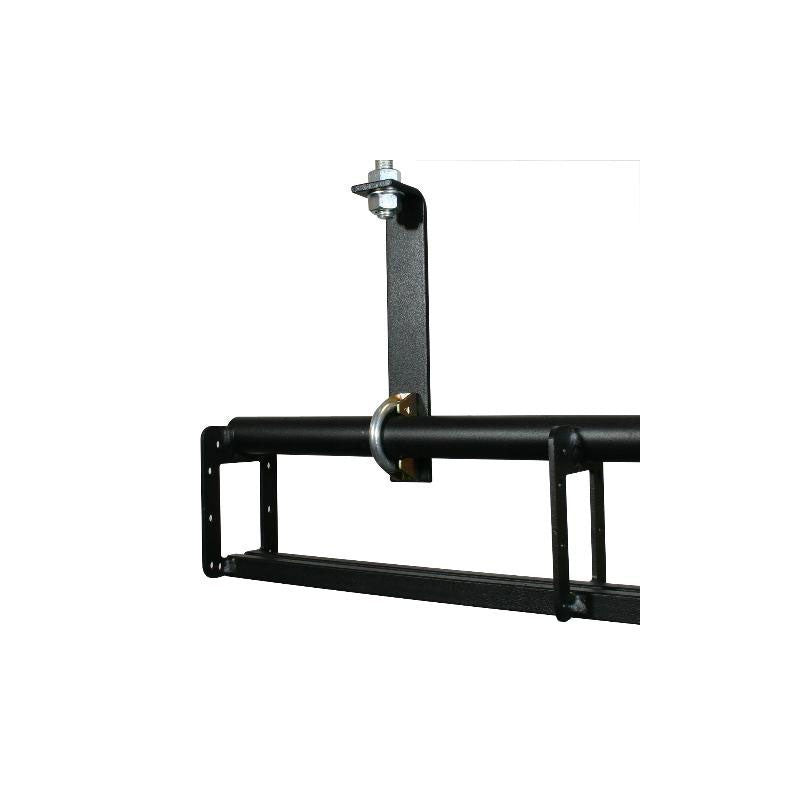

El soporte ajustable para carril Doughty es un componente de fijación y suspensión de alta resistencia, diseñado específicamente para satisfacer las exigentes necesidades de instalación de sistemas modulares tipo Six Track. Fabricado con materiales de calidad industrial, este herraje de acero garantiza una fijación sólida desde el riel superior de la estructura, aportando la máxima estabilidad estructural en teatros, auditorios y estudios de televisión. Su diseño avanzado integra ingeniería de precisión que facilita el trabajo de los técnicos e instaladores profesionales, permitiendo un montaje rápido, seguro y altamente eficiente en cualquier tipo de entorno escénico.

Características principales

Este elemento de rigging destaca en la industria por ofrecer soluciones técnicas sumamente prácticas y fiables, especialmente en lo que respecta a la regulación de altura y la nivelación milimétrica de los sistemas de carriles suspendidos.

• Sistema de anclaje: Su diseño está optimizado para suspender carriles modulares desde su estructura superior, utilizando para ello soportes ajustables y tornillería estándar M12.

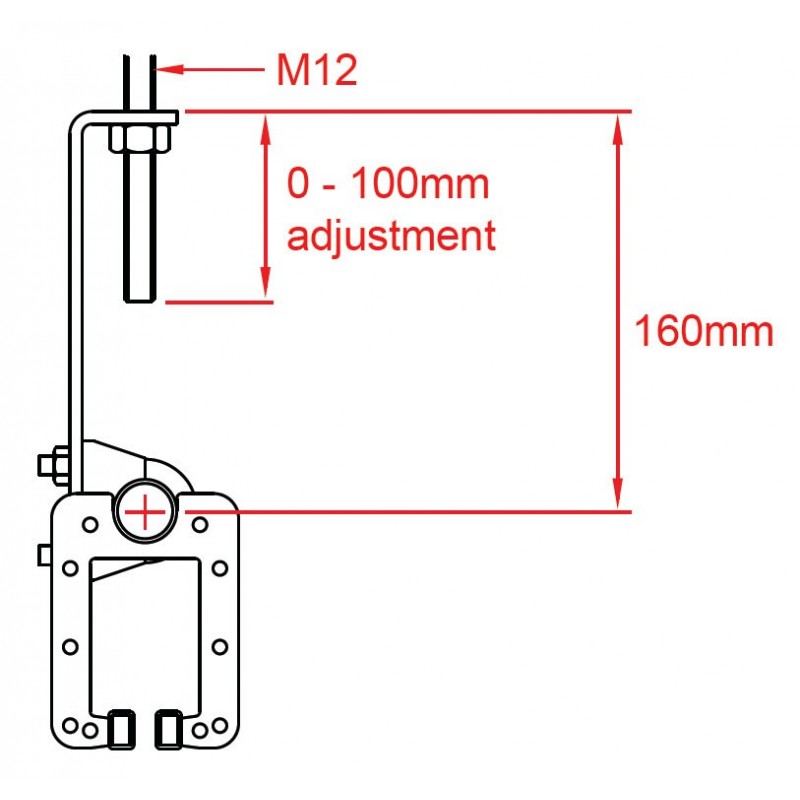

• Rango de regulación: Permite lograr hasta 100 milímetros de ajuste vertical. Esta corrección se consigue de manera sencilla regulando la posición sobre la varilla roscada mediante dos tuercas de seguridad en el perno M12.
• Elementos incluidos: El sistema viene provisto de un perno en forma de "U", el cual resulta indispensable para abrazar firmemente el tubo principal sin dañar su superficie.
• Dimensiones del soporte: Presenta una medida nominal de caída de 160 milímetros, ideal para instalaciones donde se requiere suspender el carril a una distancia prudencial del techo.
• Acabado profesional: Cuenta con una construcción robusta en acero con un recubrimiento en color negro mate que evita reflejos de luz y se camufla en la oscuridad del escenario.

Beneficios para la instalación escénica

La elección de este herraje aporta numerosas ventajas operativas a los profesionales del montaje. La virtud principal radica en su capacidad de ajuste de 100 milímetros, una característica que resulta vital a la hora de compensar y corregir los posibles desniveles que presentan habitualmente los techos o las cerchas de suspensión. Al lograr una nivelación horizontal absoluta del carril, se minimiza la fricción y se garantiza que el telón se deslice de manera fluida.

Además, su total compatibilidad con métrica M12 universal simplifica las tareas en el lugar de trabajo. No se requieren herramientas complejas ni tuercas de medidas especiales, acelerando significativamente los tiempos de ensamblaje. Para preservar la máxima seguridad estructural, el soporte distribuye uniformemente la tensión y admite un tramo continuo de separación de hasta 2.25 metros cuando el paño del tejido se encuentra abierto, protegiendo así la integridad de la guía.

Casos de uso

Este herraje ajustable está concebido para resolver las demandas de múltiples configuraciones dentro del sector audiovisual y arquitectónico:

• Espacios escénicos y teatros: Esencial para colgar con total precisión el carril del telón principal de boca, cámaras negras o bambalinas.
• Instalaciones de televisión: Muy utilizado en la construcción de carriles perimetrales en estudios o platós para soportar cicloramas y fondos de croma.
• Salas polivalentes: Ideal para la división de pabellones o salones mediante cortinas pesadas acústicas.

Para aquellos montajes donde el espacio vertical sea extremadamente ajustado, se deberá prescindir de este componente de 160 milímetros y utilizar en su lugar soportes de carril cortos, asumiendo que ofrecerán un margen de regulación casi nulo.

Preguntas frecuentes

¿Qué distancia de separación máxima está permitida entre cada soporte de la instalación?
Las distancias varían según la distribución del peso del tejido. Si el paño se encuentra completamente abierto, el tramo de separación máxima entre los soportes es de 2.25 metros. En cambio, cuando el paño se recoge en los extremos, se concentra el peso de la tela en un punto, por lo que el tramo máximo entre los soportes finales debe reducirse obligatoriamente a 1.60 metros.

¿Qué tipo de elementos de sujeción se incluyen con el producto?
La unidad se entrega equipada con su pertinente perno en "U" para sujetar el riel. Para anclar el conjunto a la estructura del techo, es necesario utilizar varillas roscadas y tuercas de seguridad métrica M12 (no incluidas en la caja).

¿En qué situaciones no se recomienda el uso de este modelo?
Principalmente en recintos donde la altura vertical disponible hasta el techo estructural sea mínima o insuficiente. En esos escenarios de espacios reducidos se recomienda el uso de versiones más cortas.

Descripción para proyectos

Soporte de carril ajustable diseñado para el anclaje y nivelación de rieles de suspensión superior. Cuenta con una caída nominal de 160 milímetros y permite un ajuste vertical máximo de 100 milímetros mediante el empleo de varilla roscada M12 y dos tuercas de sujeción. Incluye perno en "U" para fijación segura directa al carril. El componente está preparado estructuralmente para soportar tramos de 2.25 metros de separación máxima lineal con el telón en posición abierta, y tramos de 1.60 metros de distancia entre los soportes finales cuando el telón se encuentra agrupado. Fabricación industrial en acero con acabado superficial exterior en color negro.
