PD-Connex CX11-5 - Cable Híbrido de Alimentación y DMX 5 pines (5 metros)

PD-Connex CX11-5 - Cable Híbrido de Alimentación y DMX 5 pines (5 metros)

El PD-Connex CX11-5 es un cable combinado de alta calidad diseñado para optimizar y profesionalizar las instalaciones de iluminación. Este cable híbrido integra en una única y robusta manguera tanto la alimentación eléctrica como la señal de control DMX de 5 pines, eliminando la necesidad de pasar dos cables por separado. Con una longitud de 5 metros, es la solución perfecta para conectar y enlazar en cadena (daisy-chain) equipos como cabezas móviles, focos PAR LED, barras de color y otros efectos de iluminación profesional de manera limpia, rápida y segura.

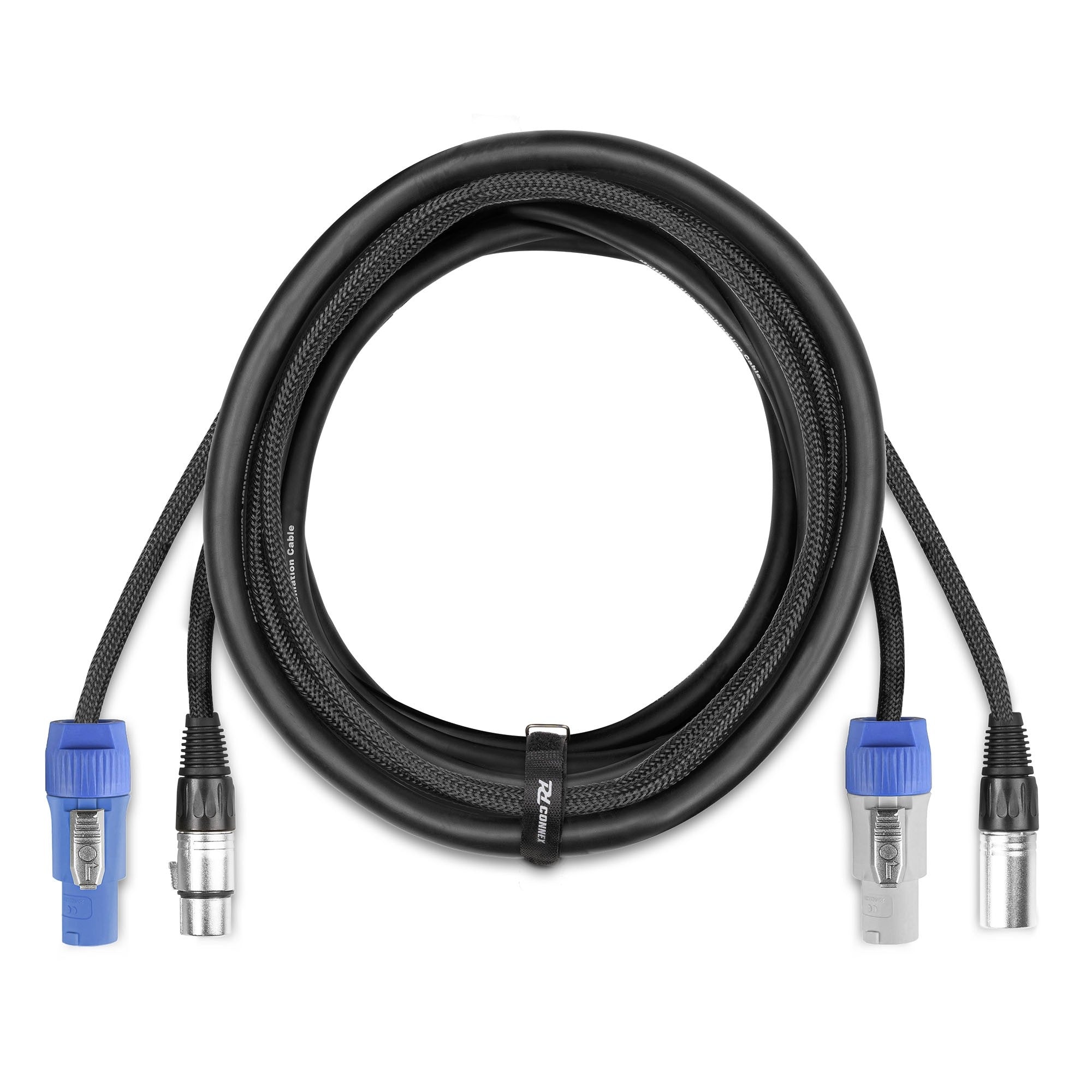

Construido para resistir las exigencias de giras, eventos y montajes fijos, el CX11-5 utiliza conectores de estándar industrial: Powerconnector A (entrada) y XLR hembra en un extremo, y Powerconnector B (salida) y XLR macho en el otro. Esta configuración facilita una conexión en serie impecable, llevando energía y datos de un aparato al siguiente sin complicaciones. Su clasificación de protección IP65 garantiza que el cable es totalmente estanco al polvo y está protegido contra chorros de agua, lo que lo hace ideal para su uso en festivales y eventos al aire libre donde las condiciones meteorológicas pueden ser un factor a considerar.

Características principales

• Solución 2 en 1: Combina un cable de alimentación de 3x 1.5mm² y un cable de señal DMX de 5 pines en una sola cubierta, simplificando drásticamente el cableado.

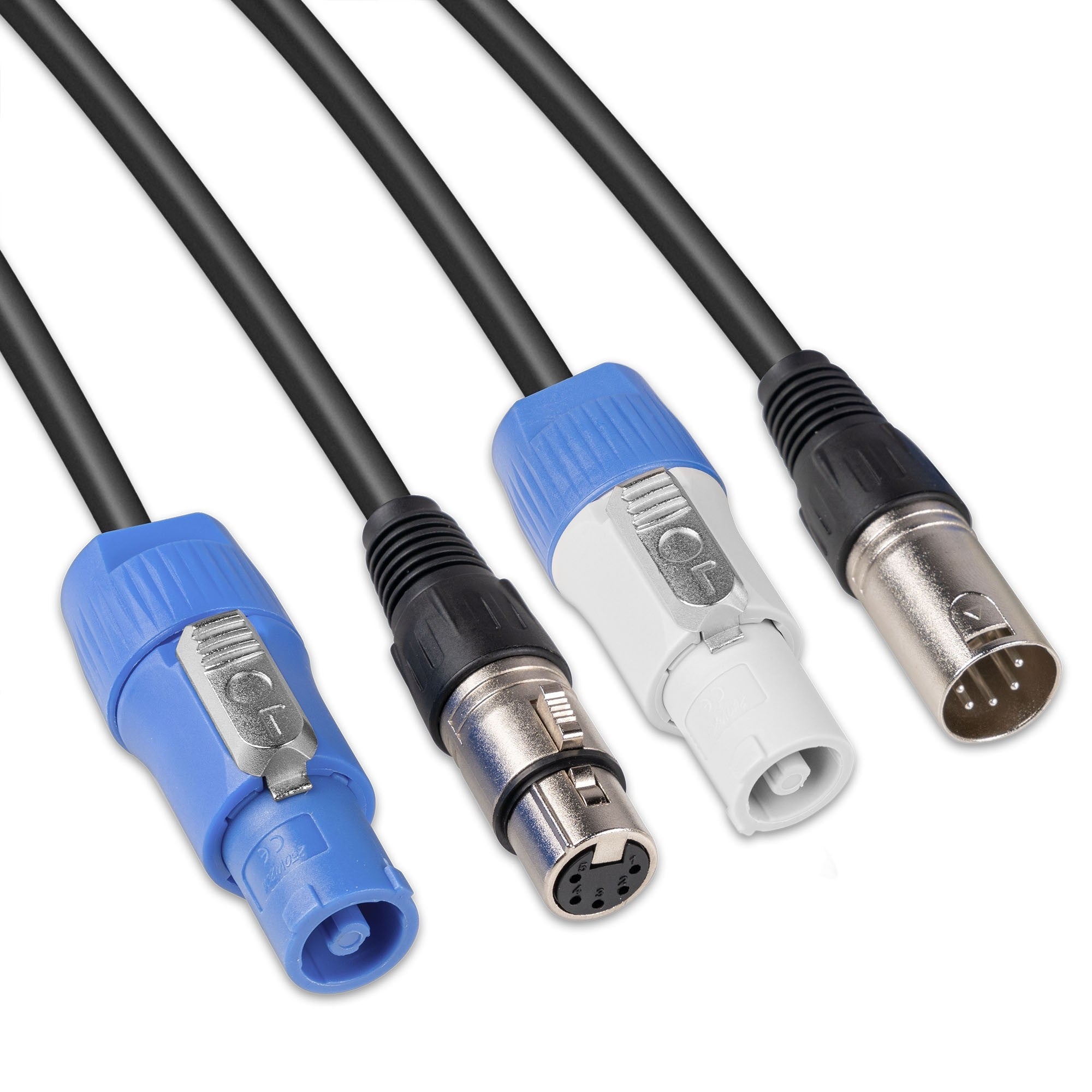

• Conectores Profesionales: Equipado con conectores Powerconnector A (entrada) y B (salida) para una conexión eléctrica segura y con bloqueo, y conectores XLR de 5 pines (macho/hembra) para una transmisión de señal DMX fiable.
• Alta Capacidad Eléctrica: El cable de alimentación con una sección de 3x 1.5mm² es capaz de soportar una corriente máxima de 16 amperios, adecuado para la mayoría de equipos de iluminación LED.
• Transmisión DMX Estable: El cable de señal cuenta con la impedancia correcta de 120 ohmios, asegurando una comunicación de datos sin errores conforme al estándar DMX512.
• Construcción Robusta y Segura: Con un diámetro exterior de 10.8 mm y un apantallamiento eficaz, el cable está diseñado para una máxima durabilidad y protección contra interferencias electromagnéticas.
• Protección IP65: Su alta resistencia al polvo y al agua lo convierte en una opción fiable para producciones en exteriores y entornos exigentes.

Beneficios para el profesional

• Montajes más rápidos y eficientes: Reduce significativamente el tiempo de montaje y desmontaje al gestionar un solo cable por equipo en lugar de dos, optimizando el flujo de trabajo.
• Instalaciones limpias y organizadas: Minimiza el desorden de cables en trusses, barras de iluminación y escenarios, lo que no solo mejora la estética sino que también aumenta la seguridad.
• Máxima Fiabilidad: El uso de conectores de alta calidad previene desconexiones accidentales y garantiza una transmisión de energía y datos constante y sin interrupciones durante todo el evento.
• Gran Versatilidad: Es la herramienta perfecta para una amplia gama de aplicaciones, desde giras y conciertos hasta instalaciones fijas en teatros, discotecas, platós de televisión y centros de convenciones.

Casos de uso

El cable PD-Connex CX11-5 es ideal para cualquier situación que requiera una conexión en cadena de múltiples aparatos de iluminación. Es especialmente útil para cablear equipos montados en estructuras de truss, donde el espacio es limitado y un cableado ordenado es crucial. Su capacidad para soportar condiciones adversas gracias a la protección IP65 lo hace indispensable en festivales de música al aire libre, eventos corporativos en exteriores y cualquier producción expuesta a los elementos.

Preguntas frecuentes

¿Qué diferencia hay entre un conector XLR de 3 pines y uno de 5 pines?
Mientras que el XLR de 3 pines es el estándar para el audio analógico y DMX básico, el XLR de 5 pines es el estándar oficial para DMX512. Utiliza dos pines para la transmisión de datos primarios y dos pines para un enlace de datos secundario opcional (a menudo no utilizado), más la masa. Este cable utiliza 5 pines para asegurar la máxima compatibilidad con equipos profesionales.

¿Qué significa la clasificación IP65?
El código IP (Ingress Protection) indica el nivel de protección de un dispositivo contra la entrada de sólidos y líquidos. El primer dígito, '6', significa que es completamente estanco al polvo. El segundo dígito, '5', indica que está protegido contra chorros de agua a baja presión desde cualquier dirección, lo que lo hace apto para uso en exteriores bajo la lluvia.

¿Puedo usar este cable para conectar altavoces o micrófonos?
No. Este es un cable híbrido diseñado específicamente para alimentación y control DMX de equipos de iluminación. No está diseñado para transportar señales de audio.

¿Qué son los conectores Powerconnector A y B?
Son conectores eléctricos con sistema de bloqueo. El conector A (generalmente de color azul) se utiliza para la entrada de corriente (Power-IN), mientras que el conector B (generalmente de color gris) se utiliza para la salida de corriente (Power-OUT), permitiendo enlazar la alimentación de un equipo a otro de forma segura.

Descripción para proyectos

Cable híbrido profesional de 5 metros que integra en una única manguera un cable de alimentación y un cable de señal DMX512. Dispone de conectores Powerconnector A (entrada) y XLR hembra de 5 pines en un extremo, y Powerconnector B (salida) y XLR macho de 5 pines en el otro. El conductor de alimentación posee una sección de 3x 1.5mm² para una corriente máxima de 16A. La línea de señal DMX tiene una impedancia de 120 ohmios, con un conductor de 8x0.2mm y blindaje de 64x0.08mm. El diámetro exterior total del cable es de 10.8mm y cuenta con una clasificación de protección IP65 contra polvo y agua.
