PD-Connex CX11-2 - Cable Híbrido DMX y Alimentación 2m

PD-Connex CX11-2 - Cable Híbrido DMX y Alimentación 2m

El PD-Connex CX11-2 es un cable combinado profesional que integra la alimentación eléctrica y la señal de control DMX en una única y robusta manguera. Diseñado para optimizar y simplificar el montaje de equipos de iluminación profesional, este cable de 2 metros elimina la necesidad de tender cables separados, reduciendo el desorden y acelerando significativamente los tiempos de instalación. Es la solución definitiva para conectar efectos LED, cabezas móviles, focos PAR y baños de color de manera limpia, segura y eficiente.

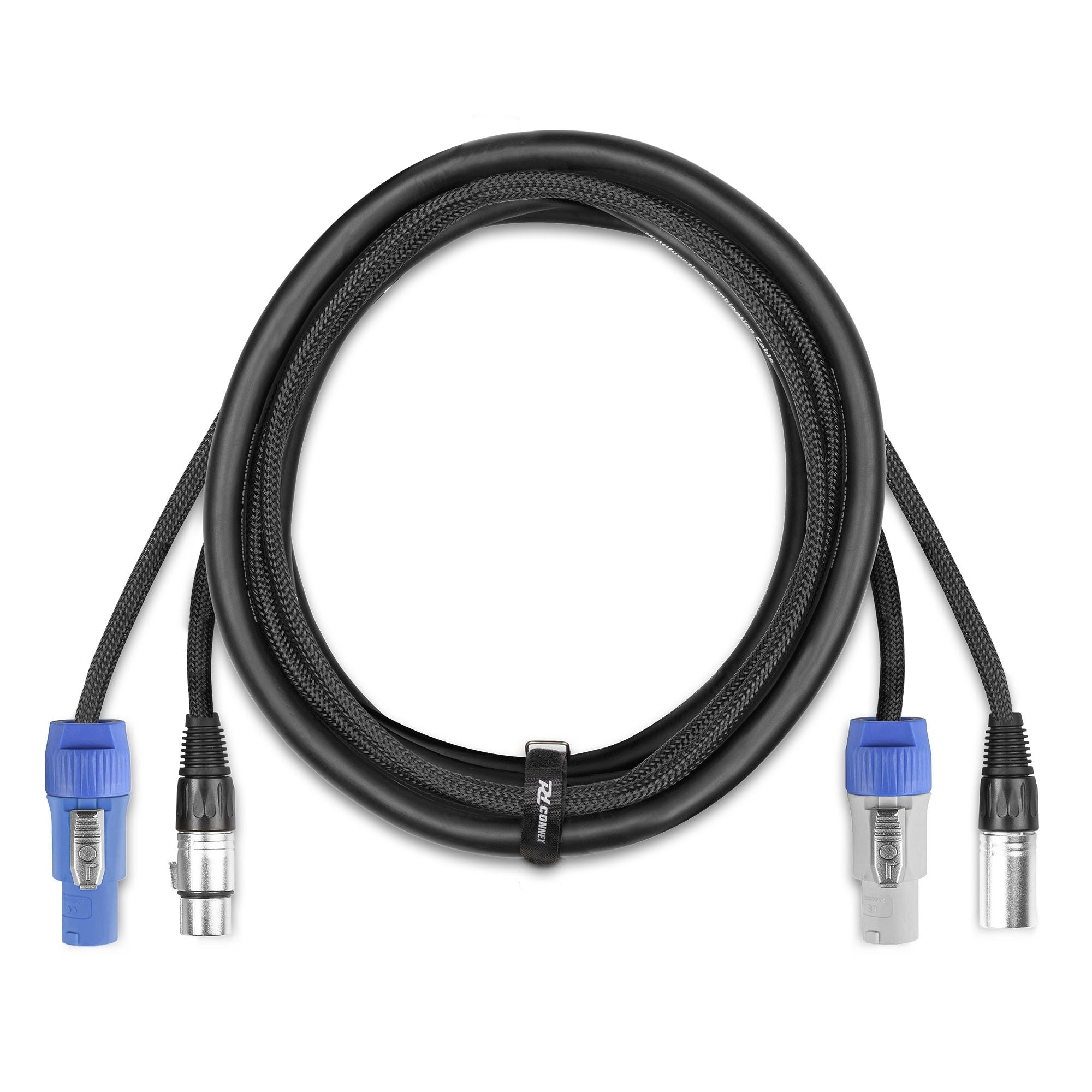

Su diseño inteligente cuenta con conectores de alta calidad en ambos extremos. Por un lado, dispone de un conector de alimentación de entrada tipo Powerconnector A y un conector XLR hembra de 5 pines para la señal DMX. Por el otro, ofrece un conector de alimentación de salida tipo Powerconnector B y un conector XLR macho de 5 pines. esta configuración es perfecta para realizar conexiones en cadena (daisy-chain), permitiendo alimentar y controlar múltiples aparatos de iluminación con una sola línea de cableado desde el primero hasta el último de la cadena.

Características principales

• Solución Todo en Uno: Combina una línea de alimentación robusta y un cable de señal DMX de 5 pines en una sola cubierta flexible, facilitando su manejo e instalación.

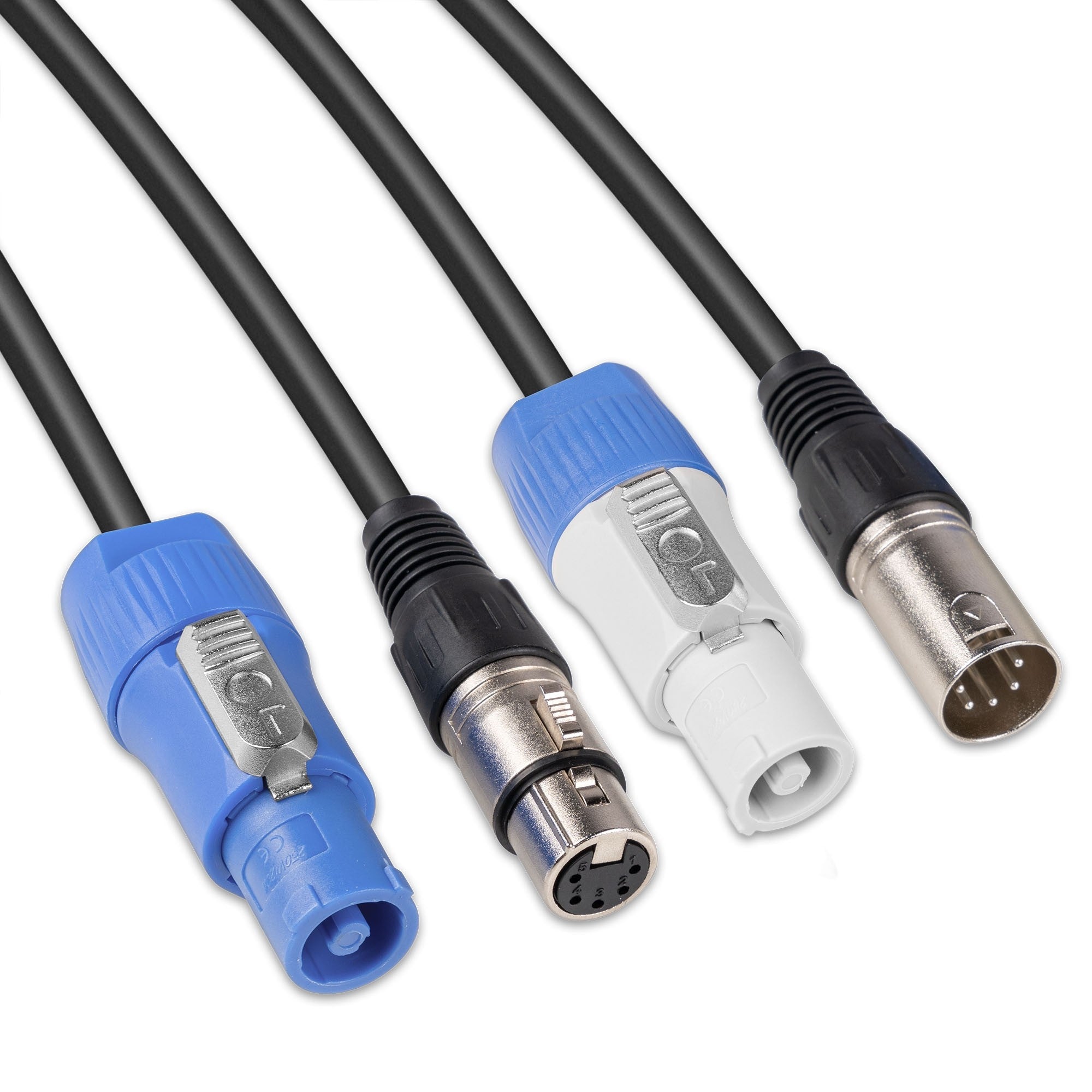

• Conectores Profesionales: Equipado con conectores de entrada Powerconnector A (azul) y XLR hembra de 5 pines, y conectores de salida Powerconnector B (gris) y XLR macho de 5 pines.
• Cable de Alimentación de Alto Rendimiento: La sección del cable de alimentación es de 3x 1.5mm², capaz de soportar una corriente máxima de 16 amperios, garantizando una entrega de energía estable y segura a tus equipos.
• Transmisión DMX Fiable: El cable de señal está diseñado con una impedancia de 120 ohmios y un apantallamiento eficaz, asegurando una transmisión de datos DMX sin interferencias ni pérdida de señal.
• Construcción Duradera: Su diseño resistente lo hace ideal para el uso intensivo en giras, eventos en directo, alquileres y montajes escénicos.
• Clasificación IP65: Ofrece protección completa contra la entrada de polvo y resistencia a chorros de agua a baja presión, lo que lo hace apto para su uso en eventos al aire libre y entornos con condiciones adversas.

Beneficios del producto

• Montaje Rápido y Eficiente: Reduce a la mitad el tiempo de instalación al pasar un solo cable en lugar de dos por cada luminaria, optimizando el flujo de trabajo.
• Organización y Apariencia Profesional: Minimiza drásticamente el desorden de cables en el escenario, truss o plató, ofreciendo una instalación más limpia, segura y profesional.
• Conexiones Seguras y Fiables: Los conectores tipo Powerconnector cuentan con un sistema de bloqueo que previene desconexiones accidentales, un factor crucial durante cualquier evento en vivo.
• Máxima Integridad de la Señal: Gracias a su construcción específica para DMX, garantiza que la señal de control llegue sin errores a todos los equipos de la cadena, evitando fallos en la iluminación.
• Versatilidad de Aplicación: Es una herramienta indispensable para empresas de alquiler, técnicos de iluminación, DJs móviles, teatros, salas de conciertos y cualquier profesional que busque una solución de cableado superior.

Casos de uso

El cable PD-Connex CX11-2 es perfecto para una amplia variedad de aplicaciones profesionales, tales como:

• Encadenamiento de cabezas móviles, focos PAR LED y barras de LED en estructuras truss para conciertos y festivales.
• Conexión de máquinas de humo, estroboscopios, y otros efectos de iluminación que requieren tanto alimentación como control DMX.
• Instalaciones fijas en teatros, discotecas y salas de eventos donde se busca una infraestructura de cableado limpia y de bajo mantenimiento.
• Montajes en platós de televisión y producción de vídeo, donde la organización del cableado es primordial.
• Eventos al aire libre, carpas y festivales gracias a su excelente protección contra el polvo y la humedad (IP65).

Preguntas frecuentes

¿Este cable es compatible con conectores DMX de 3 pines?
No, este modelo utiliza conectores XLR de 5 pines, el estándar profesional completo. Para conectar equipos con entradas de 3 pines, necesitarás un adaptador de 5 a 3 pines, teniendo en cuenta que solo se utilizarán los 3 pines principales.

¿Qué significan los conectores Powerconnector A y B?
El conector Powerconnector A (generalmente de color azul) está diseñado para la entrada de corriente al equipo. El conector Powerconnector B (generalmente de color gris) sirve como salida de corriente para alimentar el siguiente dispositivo en la cadena. Este sistema previene conexiones incorrectas y garantiza la seguridad eléctrica.

¿Puedo utilizar este cable para señales de audio?
Aunque los conectores XLR son físicamente compatibles, no se recomienda su uso para audio. Este cable está fabricado con una impedancia de 120 ohmios, específica para la transmisión óptima de señales digitales DMX. Los cables de micrófono estándar tienen una impedancia diferente y su uso podría afectar la calidad del sonido.

¿Qué implica realmente la clasificación IP65?
La clasificación IP65 garantiza que el cable y sus conectores están completamente sellados contra la entrada de polvo (el número '6') y protegidos contra chorros de agua a baja presión desde cualquier dirección (el número '5'). Esto lo hace seguro para uso en exteriores bajo lluvia ligera o en entornos polvorientos, pero no es sumergible.

Descripción para proyectos

Cable híbrido de 2 metros de longitud que integra en una única manguera un cable de alimentación y un cable de señal DMX de 5 pines. Está equipado con conectores de entrada Powerconnector A y XLR hembra, y conectores de salida Powerconnector B y XLR macho. La sección del cable de alimentación es de 3x 1.5mm², admitiendo una corriente máxima de 16A. El cable de señal digital DMX presenta una impedancia característica de 120 ohmios. El diámetro exterior total del cable es de 10.8 mm y el conjunto posee una clasificación de protección internacional IP65.
