PD-Connex CX11-15 - Cable Híbrido DMX 5-pin y Alimentación Powerconnector 15m

PD-Connex CX11-15 - Cable Híbrido DMX 5-pin y Alimentación Powerconnector 15m

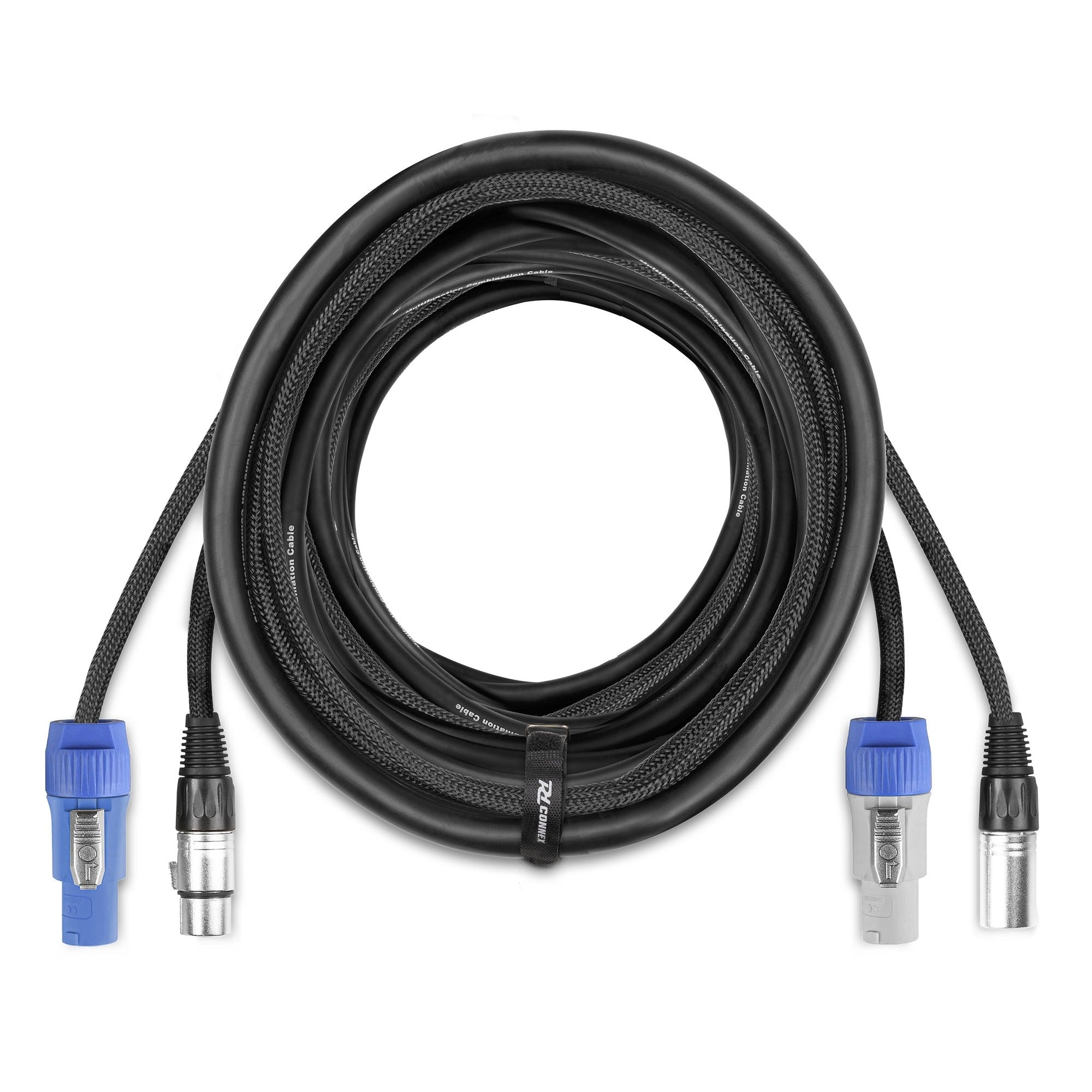

El PD-Connex CX11-15 es una solución de cableado profesional diseñada para optimizar y simplificar la instalación de equipos de iluminación. Este cable híbrido de 15 metros combina en una sola manguera robusta tanto la alimentación eléctrica como la señal de control DMX de 5 pines. Gracias a esta integración, se reduce drásticamente el desorden de cables, agilizando los tiempos de montaje y desmontaje en cualquier evento o instalación. Es la elección perfecta para conectar en cadena (daisy-chain) equipos como cabezas móviles, focos LED, barras de color y otros efectos de iluminación profesional, garantizando una conexión segura, fiable y con un acabado limpio y ordenado.

Características principales

Este cable combi ha sido construido para soportar las exigencias del uso profesional continuo. A continuación, se detallan sus características más importantes:

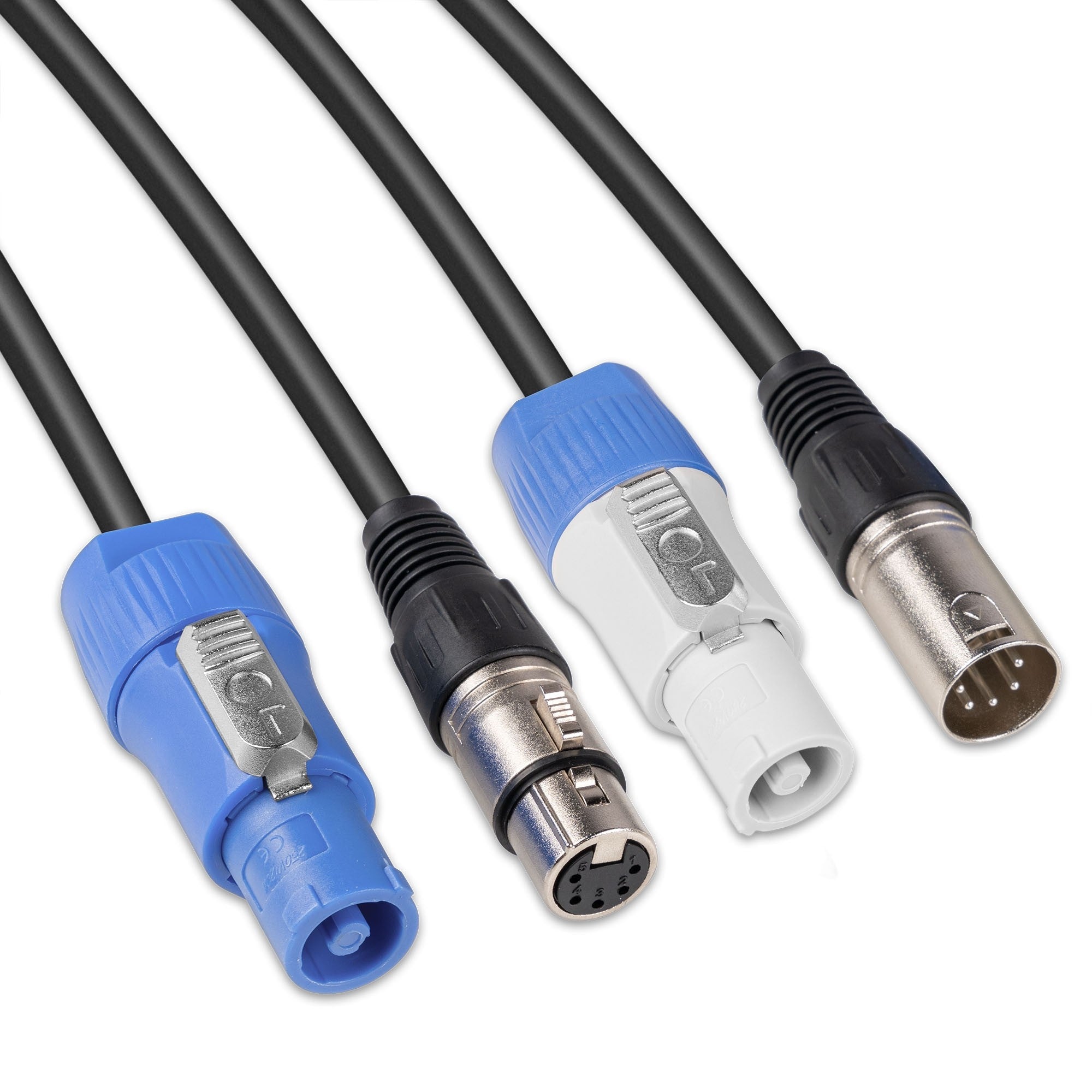

• Conectividad dual: Integra una línea de alimentación con conectores tipo Powerconnector (A en un extremo y B en el otro) y una línea de señal DMX-512 con conectores XLR de 5 pines (macho y hembra).
• Alimentación robusta: El cable de alimentación cuenta con una sección de 3x 1.5mm², capaz de soportar una corriente de hasta 16 amperios, asegurando una entrega de energía estable y segura para los equipos más exigentes.
• Transmisión de señal fiable: La línea DMX está diseñada para una transmisión de datos sin interferencias, con una impedancia de 120 ohmios que cumple con el estándar DMX-512, garantizando un control preciso sobre la iluminación.
• Construcción duradera: La manguera exterior de 10.8 mm de diámetro es flexible pero resistente, diseñada para soportar el desgaste habitual en giras, alquileres e instalaciones fijas.
• Protección IP65: Los conectores ofrecen un grado de protección IP65 una vez acoplados, lo que los hace resistentes al polvo y a chorros de agua, permitiendo su uso en eventos al aire libre o en entornos con condiciones adversas.

Beneficios del producto

Utilizar el cable PD-Connex CX11-15 se traduce en ventajas directas para técnicos, empresas de alquiler y responsables de recintos.

• Eficiencia mejorada: Reduce a la mitad el número de cables a extender, recoger y almacenar, lo que supone un ahorro significativo de tiempo y esfuerzo.
• Instalaciones más limpias y seguras: Un menor número de cables en el suelo o en el truss mejora la estética de la instalación y reduce los riesgos de tropiezos y desconexiones accidentales.
• Rendimiento profesional: La calidad de sus componentes asegura que tanto la alimentación como la señal DMX lleguen a los equipos sin caídas de tensión ni pérdida de datos.
• Máxima compatibilidad: El uso de conectores estándar en la industria (Powerconnector y XLR de 5 pines) garantiza la compatibilidad con una amplia gama de equipos de iluminación profesional.

Casos de uso

Este cable es la herramienta ideal para una multitud de aplicaciones en el mundo del espectáculo y los eventos:

• Conexión en cadena de cabezas móviles y focos PAR LED en estructuras truss para conciertos y festivales.
• Instalaciones fijas en teatros, discotecas y salas de eventos donde se busca un cableado discreto y organizado.
• Empresas de alquiler de material audiovisual que necesitan soluciones rápidas, fiables y duraderas para sus clientes.
• Producciones de giras y eventos itinerantes donde la velocidad de montaje y desmontaje es un factor crítico.

Preguntas frecuentes

¿Los conectores de alimentación son compatibles con los Neutrik PowerCON?
Sí, los conectores tipo Powerconnector utilizados en este cable están diseñados para ser totalmente compatibles con los conectores estándar de la industria, incluyendo los Neutrik PowerCON, asegurando una conexión segura.

¿Por qué utilizar un cable DMX de 5 pines en lugar de uno de 3 pines?
El estándar oficial DMX-512 especifica el uso de un conector de 5 pines. Aunque en muchas aplicaciones solo se usan los 3 primeros pines (tierra, señal+ y señal-), el uso de un cable de 5 pines asegura la máxima compatibilidad con todos los equipos y previene posibles confusiones con cables de audio XLR de 3 pines. Los dos pines adicionales están reservados para una segunda línea de datos o usos futuros.

¿Puedo utilizar este cable en eventos al aire libre?
Sí. Gracias a la protección IP65 de sus conectores cuando están conectados, el cable está protegido contra la entrada de polvo y chorros de agua, lo que lo hace apto para un uso seguro en exteriores, siempre que las conexiones estén debidamente acopladas.

¿Cuál es la carga máxima que puedo conectar en cadena con este cable?
El cable de alimentación de 3x 1.5mm² soporta una corriente máxima de 16 amperios. Deberás sumar el consumo de todos los equipos conectados en la misma línea para asegurarte de no superar este límite.

Descripción para proyectos

Cable híbrido profesional de 15 metros de longitud con manguera exterior única de 10.8 mm de diámetro. Integra una línea de alimentación eléctrica con sección de 3x 1.5mm² (máximo 16A), terminada en conectores Powerconnector A y Powerconnector B. Incluye una línea de señal digital DMX-512 balanceada con impedancia de 120 ohmios, con conductores de 8x0.2mm y apantallamiento de 64x0.08mm, terminada en conectores XLR de 5 pines macho y hembra. Los conectores cuentan con protección IP65 una vez acoplados.
