PD-Connex CX11-0.50 - Cable Híbrido de Alimentación y DMX 5 Pines (0.50m)

PD-Connex CX11-0.50 - Cable Híbrido de Alimentación y DMX 5 Pines (0.50m)

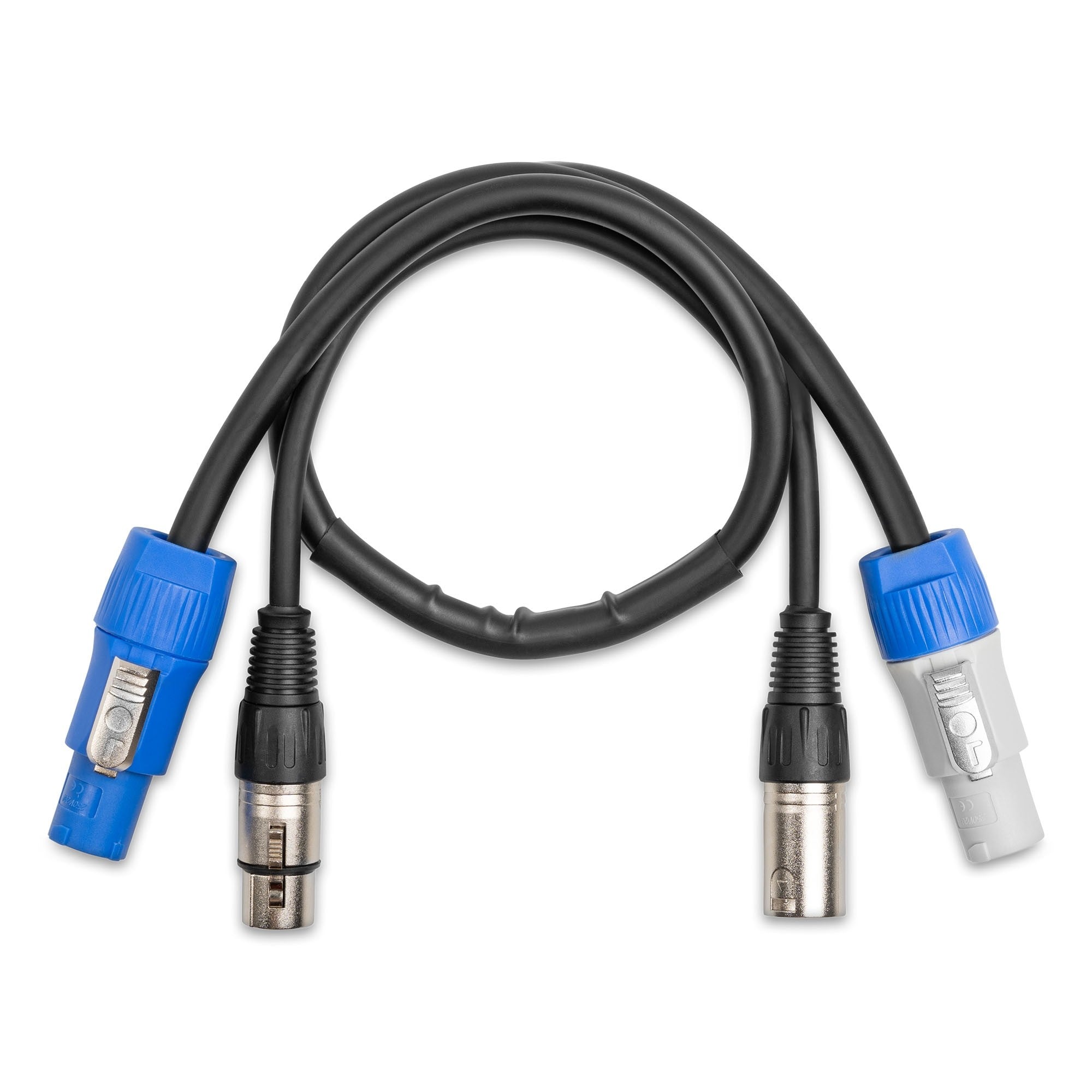

El PD-Connex CX11-0.50 es un cable combinado de alto rendimiento que integra tanto la alimentación eléctrica como la señal DMX en una única y robusta manguera. Diseñado para profesionales de la iluminación y el espectáculo, este cable simplifica drásticamente las instalaciones al reducir a la mitad el número de cables necesarios. Con una longitud de 0.50 metros, es la solución perfecta para interconectar equipos cercanos, como cabezas móviles, focos PAR LED o barras de efectos, eliminando el desorden y logrando una configuración limpia y eficiente.

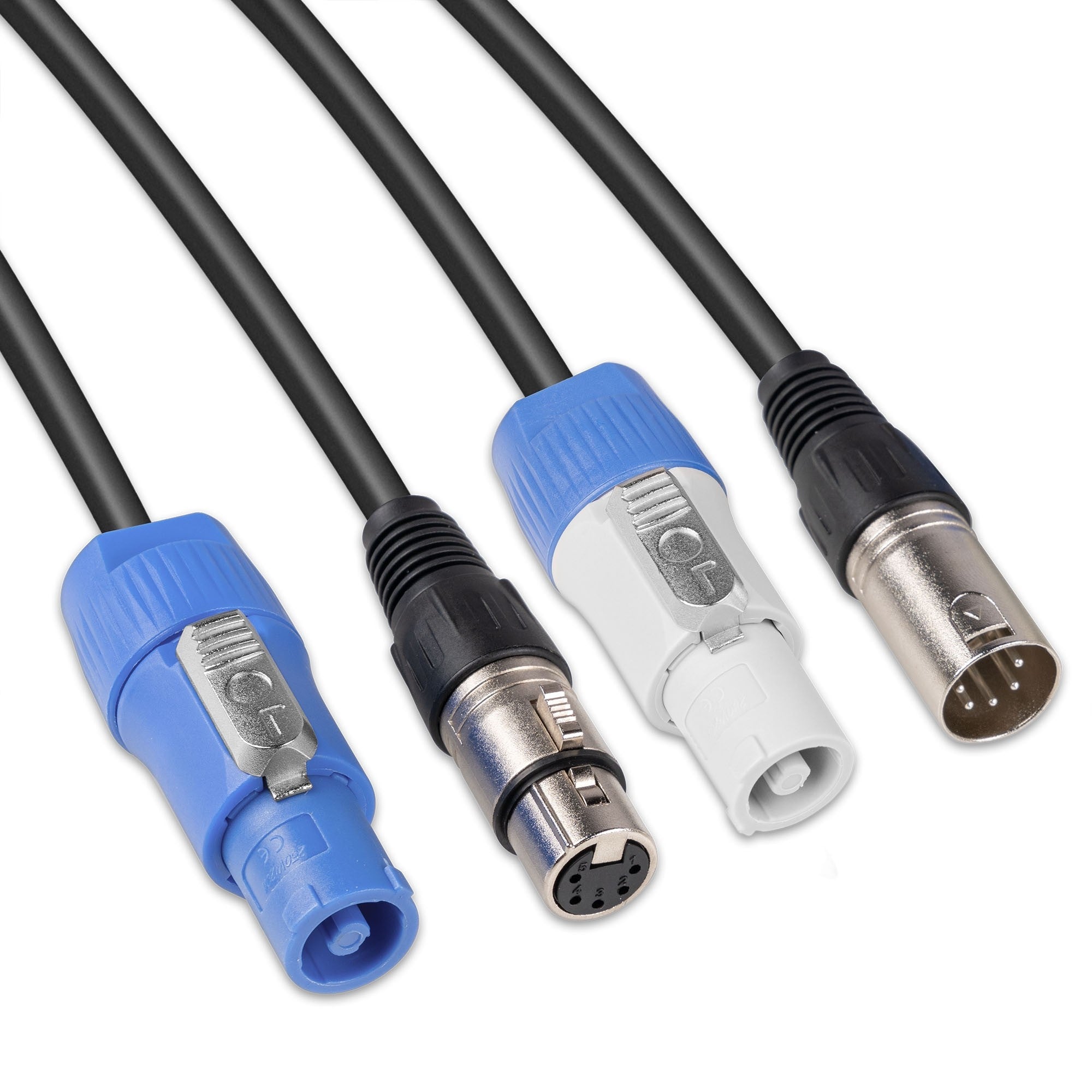

Equipado con conectores de alta calidad, cuenta en un extremo con un conector Powerconnector A (entrada de corriente) y un XLR hembra de 5 pines (entrada DMX), y en el otro extremo con un Powerconnector B (salida de corriente) y un XLR macho de 5 pines (salida DMX). Esta configuración está pensada específicamente para realizar conexiones en cadena (daisy-chain) de manera rápida y segura, permitiendo que la alimentación y la señal fluyan de un dispositivo al siguiente sin complicaciones. Su construcción con un cable de alimentación de 3x 1.5mm² soporta hasta 16A, y su cable DMX con impedancia de 120 ohmios garantiza una transmisión de señal estable y libre de interferencias.

Características principales

• Solución Integrada 2 en 1: Combina un cable de alimentación y un cable de señal DMX de 5 pines en una única manguera para una máxima eficiencia.
• Conectores Profesionales: Incorpora conectores Powerconnector A (entrada) y B (salida) junto con conectores XLR de 5 pines (Macho/Hembra) para una conexión fiable y segura.
• Alimentación de Alta Capacidad: La sección del cable de alimentación es de 3x 1.5mm², adecuada para soportar una corriente máxima de 16 amperios, ideal para equipos de iluminación de alto consumo.
• Transmisión DMX Fiable: El cable de señal está diseñado con una impedancia de 120 ohmios y un apantallamiento de alta densidad para proteger la señal de interferencias electromagnéticas.
• Construcción Robusta: Con un diámetro exterior de 10.8 mm y una clasificación de protección IP65, este cable está fabricado para soportar las exigencias del uso profesional en giras y eventos, ofreciendo resistencia al polvo y a chorros de agua.
• Longitud Óptima para Enlace: Sus 0.50 metros son la medida perfecta para interconectar equipos adyacentes en una barra de iluminación o estructura truss, manteniendo una instalación ordenada y sin exceso de cable.

Beneficios del producto

• Montaje Rápido y Simplificado: Reduce significativamente el tiempo de montaje y desmontaje al gestionar una sola línea de cableado en lugar de dos separadas.
• Organización y Estética Profesional: Elimina el desorden de cables, proporcionando un acabado limpio y seguro en escenarios, estudios, trusses y cualquier tipo de instalación.
• Máxima Fiabilidad: El uso de componentes de alta calidad tanto en el cableado como en los conectores asegura una conexión estable y duradera, minimizando posibles puntos de fallo en la cadena de señal y alimentación.
• Seguridad Mejorada: Al reducir el número de cables, disminuye el riesgo de tropiezos y desconexiones accidentales. La clasificación IP65 garantiza un funcionamiento seguro incluso en entornos con polvo o humedad.

Casos de uso

Este cable es la herramienta ideal para técnicos de iluminación, empresas de alquiler de equipos audiovisuales e instaladores. Su diseño lo hace perfecto para la interconexión en cadena (daisy-chaining) de efectos de iluminación como cabezas móviles, focos PAR LED, barras de LED y otros dispositivos controlados por DMX en estructuras truss, escenarios o instalaciones fijas en teatros, salas de conciertos y discotecas. Su corta longitud lo hace especialmente útil para conectar equipos montados en la misma barra o en proximidad inmediata.

Preguntas frecuentes

¿Qué diferencia hay entre Powerconnector A y B?
Powerconnector A (normalmente de color azul) se utiliza para la entrada de corriente eléctrica en un dispositivo. Powerconnector B (normalmente de color gris) se utiliza para la salida o puenteo de la corriente hacia el siguiente equipo en la cadena. Este cable está diseñado para llevar la corriente desde la salida de un aparato a la entrada del siguiente.

¿Puedo usar este cable con un sistema DMX de 3 pines?
Sí. Aunque los conectores son de 5 pines, es totalmente compatible con sistemas DMX que utilizan 3 pines. Los pines 1, 2 y 3 se corresponden con el estándar de 3 pines, mientras que los pines 4 y 5, utilizados para datos secundarios, simplemente quedan sin conexión.

¿Qué significa la clasificación IP65?
La clasificación IP65 indica que el cable está completamente protegido contra la entrada de polvo y es resistente a chorros de agua a baja presión provenientes de cualquier dirección. No está diseñado para ser sumergido, pero ofrece una excelente protección en eventos al aire libre o en entornos húmedos.

¿Por qué elegir una longitud de 0.50 metros?
Esta longitud corta es ideal para conexiones entre equipos muy cercanos. Evita la necesidad de enrollar y ocultar largos excesos de cable, lo que contribuye a una instalación más limpia, segura y profesional, especialmente en montajes a la vista.

Descripción para proyectos

Cable combinado de alimentación y señal DMX con una longitud de 0.50 metros. Presenta una manguera única con un diámetro exterior de 10.8 mm y un grado de protección IP65. El conductor de alimentación tiene una sección de 3x 1.5mm² para una corriente máxima de 16A. El cable de señal DMX de 5 pines posee una impedancia de 120 Ohm, con un conductor de 8x0.2mm y un apantallamiento de 64x0.08mm. En un extremo, cuenta con conectores Powerconnector A y XLR hembra de 5 pines, y en el otro, conectores Powerconnector B y XLR macho de 5 pines.
