PD-Connex CX108 - Terminador DMX de 5 pines para redes de iluminación

PD-Connex CX108 - Terminador DMX de 5 pines para redes de iluminación

El PD-Connex CX108 es un accesorio esencial para cualquier profesional de la iluminación que trabaje con el protocolo DMX-512. Este terminador con conector XLR de 5 pines está diseñado específicamente para colocarse en el último dispositivo de una cadena DMX, garantizando una transmisión de señal limpia, estable y libre de errores. Su función principal es eliminar el ruido y las interferencias causadas por la reflexión de la señal, un problema común en instalaciones de iluminación que puede provocar comportamientos erráticos en los equipos, como parpadeos, cambios de color inesperados o pérdida de control.

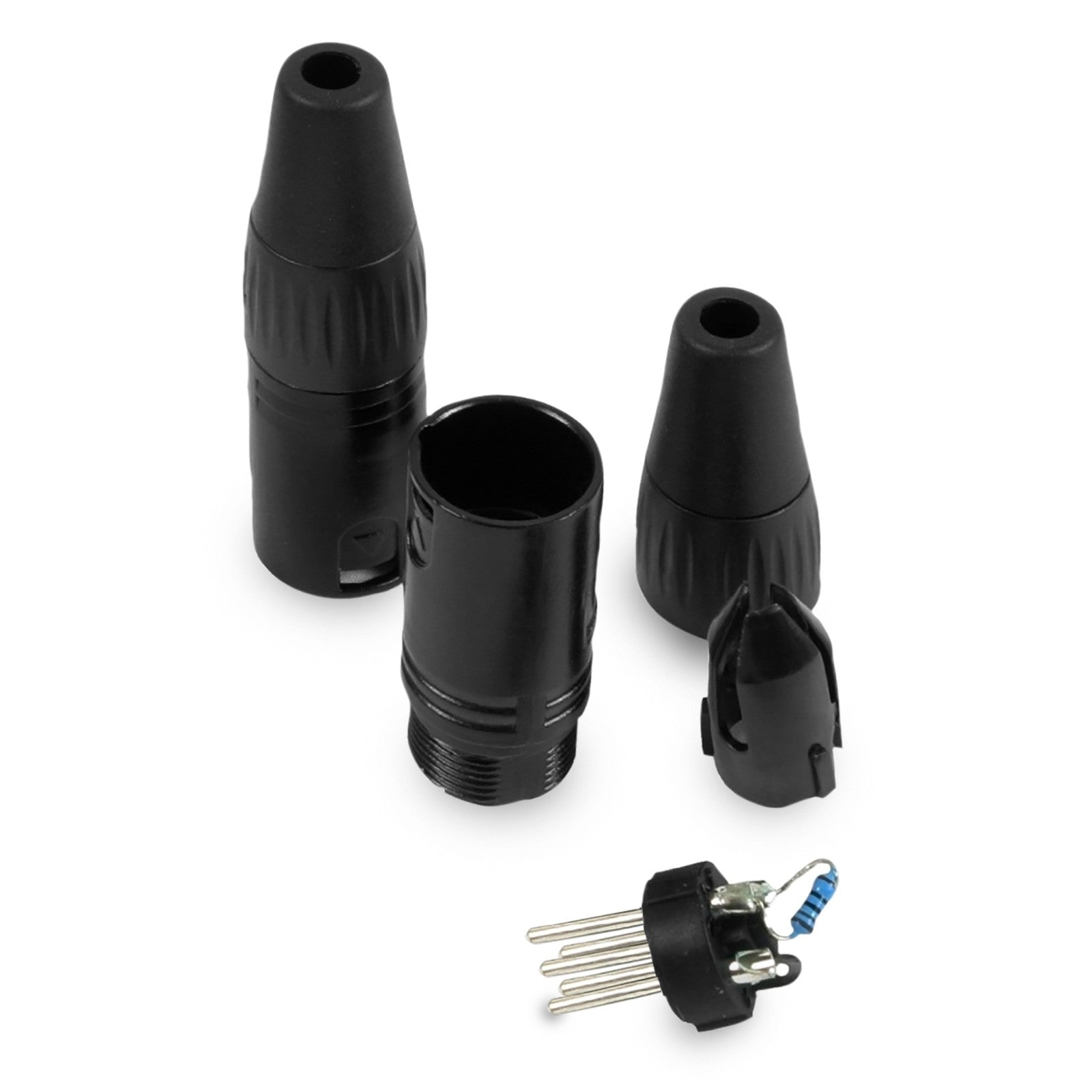

Dentro de una red DMX, la señal digital viaja a través de los cables de un dispositivo a otro. Al llegar al final de la línea sin una terminación adecuada, parte de esa energía de la señal "rebota" y viaja de vuelta por el cable, creando ecos que corrompen la señal original. El terminador CX108 soluciona este problema de raíz al incorporar una resistencia de 120 ohmios que coincide con la impedancia característica del cableado DMX. Esta resistencia absorbe la energía sobrante de la señal, cerrando el circuito de forma limpia y asegurando que cada dispositivo reciba las instrucciones del controlador de forma precisa y fiable.

Características principales

• Terminación de señal DMX: Incorpora una resistencia de 120 ohmios para absorber eficazmente la señal al final de la cadena, previniendo reflexiones e interferencias.
• Conector XLR de 5 pines: Compatible con sistemas de iluminación profesionales, teatrales y de eventos que utilizan el estándar DMX de 5 pines.
• Construcción robusta: Fabricado con un conector metálico de alta calidad, diseñado para soportar las exigencias del uso continuo en giras, eventos en vivo e instalaciones fijas.
• Instalación sencilla: Su diseño "plug-and-play" permite una conexión rápida y segura en el puerto DMX OUT del último dispositivo de la línea, sin necesidad de herramientas.
• Diseño compacto: Su tamaño reducido y peso ligero lo hacen fácil de transportar y almacenar, siendo un componente indispensable en cualquier kit de herramientas de iluminación.

Beneficios para el profesional de la iluminación

Integrar el terminador PD-Connex CX108 en cualquier montaje DMX aporta una capa fundamental de fiabilidad. Evita horas de solución de problemas intentando identificar por qué una o varias luminarias no responden correctamente. Al garantizar una señal limpia, protege la integridad de la programación y asegura que el espectáculo se ejecute tal y como fue diseñado, sin fallos inesperados. Es una inversión mínima que salvaguarda el funcionamiento de equipos de iluminación costosos y la calidad de cualquier producción.

Casos de uso

El uso de un terminador DMX como el CX108 es altamente recomendable en la mayoría de las situaciones, y se vuelve crítico en:

• Instalaciones con largos tendidos de cable: Cuanto más largo es el cable, mayor es la probabilidad de degradación y reflexión de la señal.
• Cadenas con múltiples dispositivos: En sistemas con un gran número de cabezas móviles, focos PAR LED, láseres o máquinas de efectos, la integridad de la señal es crucial.
• Montajes temporales y giras: Para DJs móviles, bandas y técnicos de eventos, asegura un funcionamiento fiable noche tras noche, independientemente de las condiciones del lugar.
• Instalaciones fijas: En teatros, platós de televisión, clubes o iluminación arquitectónica, garantiza la estabilidad del sistema a largo plazo.

Preguntas frecuentes

¿Qué es un terminador DMX y por qué lo necesito?
Un terminador DMX es un conector que se coloca al final de una cadena de luces DMX para absorber la señal y evitar que rebote por el cable. Lo necesitas para prevenir problemas como parpadeos o que las luces actúen de forma errática, asegurando que la señal del controlador llegue limpia a todos los equipos.

¿En qué punto de la cadena DMX se conecta?
El terminador debe conectarse siempre en el puerto de salida DMX (DMX OUT) del último dispositivo de la cadena. Es el punto final de la línea de señal.

¿Cuál es la diferencia entre un terminador de 3 y 5 pines?
La diferencia radica en el tipo de conector XLR. El estándar DMX512 se diseñó originalmente para conectores de 5 pines, aunque en la práctica solo se usan 3 (tierra, datos+ y datos-). Muchos fabricantes usan conectores de 3 pines por ser más comunes. Este modelo CX108 es de 5 pines y debe usarse en equipos que tengan este tipo de conexión.

¿Qué problemas específicos soluciona este terminador?
Soluciona fallos causados por la reflexión de la señal, que incluyen: luces que parpadean, colores incorrectos, movimientos de cabezas móviles no deseados, o equipos que dejan de responder a la controladora DMX. Básicamente, estabiliza toda la red DMX.

¿Es compatible con cualquier equipo DMX de 5 pines?
Sí, es universalmente compatible con cualquier dispositivo que utilice el protocolo DMX-512 y disponga de conectores XLR de 5 pines, sin importar la marca o el tipo de luminaria.

Descripción para proyectos

Terminador de señal para redes de comunicación DMX-512. Equipado con un conector XLR macho de 5 pines y una resistencia interna de 120 ohmios para la correcta terminación de la línea. Carcasa fabricada en metal para máxima durabilidad. Diámetro exterior de 20 mm y un peso de 0,03 kg.
