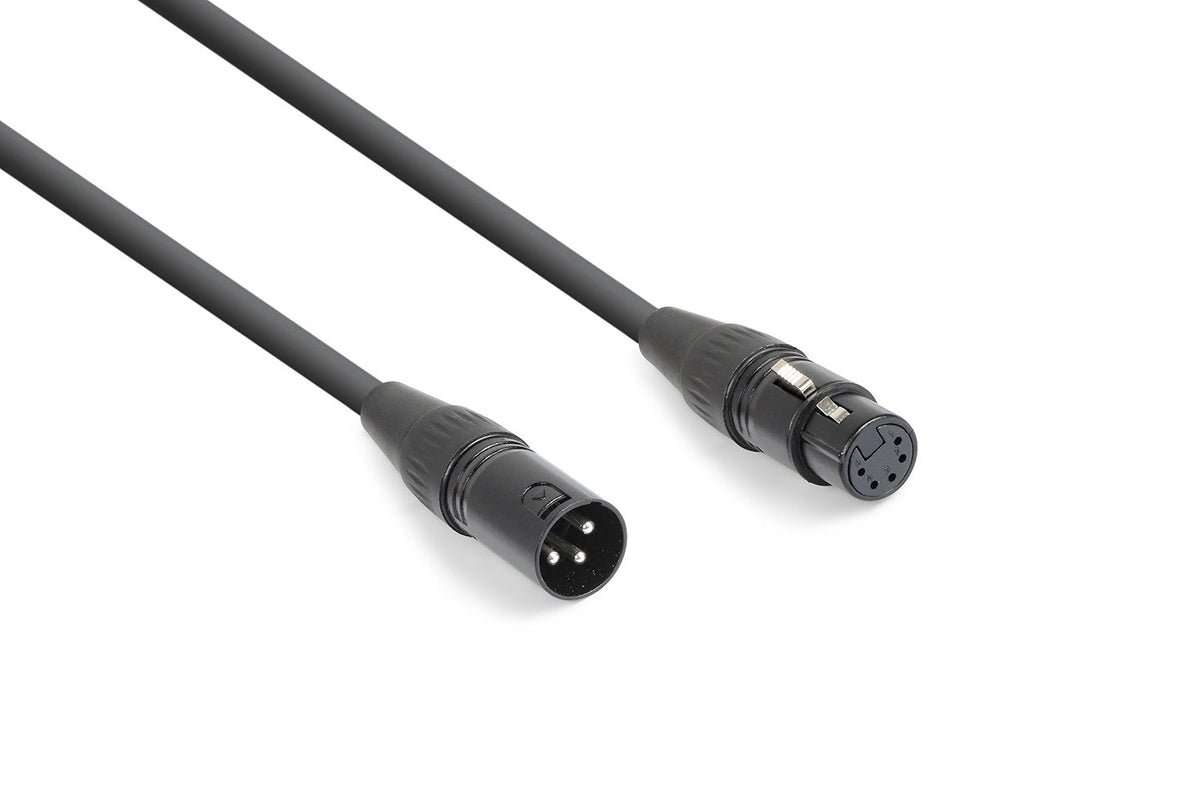

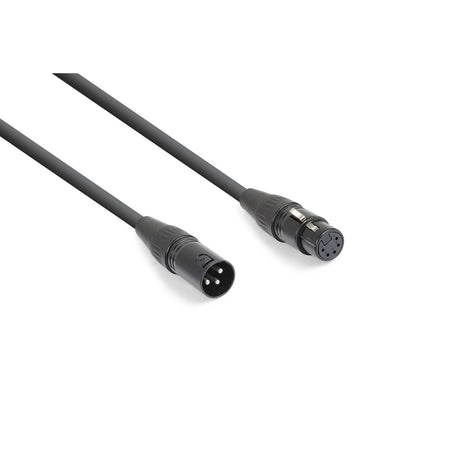

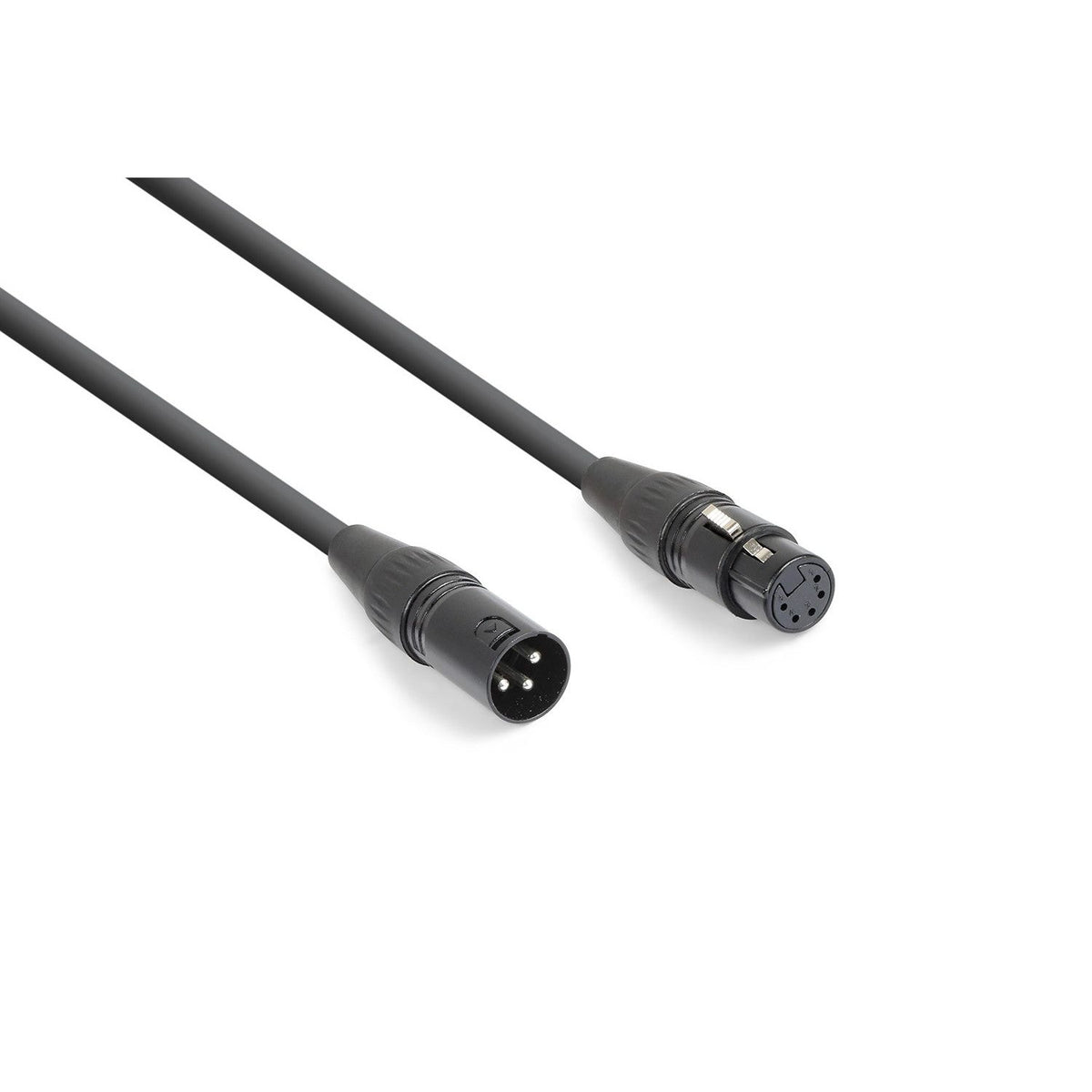

PD-Connex CX106 - Cable Adaptador DMX de 3 Pines Macho a 5 Pines Hembra

PD-Connex CX106 - Cable Adaptador DMX de 3 Pines Macho a 5 Pines Hembra

El PD-Connex CX106 es un cable adaptador profesional diseñado para solucionar las incompatibilidades de conexión en entornos de iluminación DMX. Este convertidor de alta calidad permite conectar equipos que utilizan el estándar de 3 pines con aquellos que operan con el estándar de 5 pines, asegurando una perfecta integración y comunicación en cualquier sistema de control de iluminación DMX512. Fabricado con un cable de señal flexible de alta calidad (HQ) y conectores metálicos robustos, el CX106 garantiza una transmisión de señal fiable, estable y libre de interferencias, un requisito indispensable en aplicaciones profesionales como conciertos, producciones teatrales, eventos corporativos o estudios de televisión.

Características principales

• Conectividad Versátil: Equipado con un conector DMX XLR macho de 3 pines en un extremo y un conector DMX XLR hembra de 5 pines en el otro.
• Construcción Robusta: Los conectores están fabricados en metal de alta durabilidad, diseñados para soportar el uso intensivo y garantizar una conexión física segura y estable.
• Transmisión de Señal Superior: El cable posee una impedancia de 120 ohmios, cumpliendo con el estándar DMX512 para asegurar la integridad de la señal y evitar reflexiones y errores en la transmisión de datos.
• Diseño Práctico: Con una longitud compacta de 10 cm, este adaptador es ideal para conectar dispositivos cercanos sin generar desorden ni exceso de cable, manteniendo una configuración limpia y profesional.
• Cable Flexible y Resistente: La cubierta exterior de 6 mm de diámetro proporciona una excelente protección al tiempo que mantiene la flexibilidad necesaria para una fácil instalación y manejo.

Beneficios del producto

El uso del adaptador PD-Connex CX106 aporta soluciones directas a los profesionales de la iluminación y el espectáculo. Su principal beneficio es la capacidad de unificar sistemas de iluminación con diferentes conexiones, eliminando la necesidad de reemplazar equipos costosos. Proporciona una solución "plug-and-play" fiable que ahorra tiempo y evita problemas técnicos durante el montaje. La construcción de alta calidad asegura una larga vida útil incluso en condiciones de gira y uso frecuente, mientras que su diseño garantiza que la señal de control llegue a cada luminaria sin degradación, permitiendo que el espectáculo se desarrolle sin fallos inesperados.

Casos de uso

Este cable adaptador es una herramienta esencial en el arsenal de cualquier técnico de iluminación. Es perfecto para situaciones como:

• Conectar una consola de iluminación DMX moderna con salida de 5 pines a un dimmer pack o a una cabeza móvil más antigua con entrada de 3 pines.
• Integrar efectos de iluminación LED, que comúnmente utilizan conectores de 3 pines, en una red DMX profesional que está cableada con conectores de 5 pines.
• Utilizarlo en empresas de alquiler de equipos de sonido e iluminación para ofrecer compatibilidad total entre su diverso inventario de material.
• Facilitar la conexión entre diferentes tramos de cableado en instalaciones fijas de teatros, discotecas o salas de conciertos donde coexisten ambos estándares de conectores.

Preguntas frecuentes

¿Este cable convierte o modifica la señal DMX?
No, este producto es un adaptador pasivo. No altera la señal digital DMX512 de ninguna manera. Su única función es cambiar el formato físico del conector de 3 pines a 5 pines, permitiendo la conexión entre dispositivos con diferentes puertos.

¿Por qué existen conectores DMX de 3 y 5 pines?
El estándar oficial DMX512 especifica el uso de conectores XLR de 5 pines. Sin embargo, solo 3 de esos pines se utilizan para la transmisión de datos principal. Debido a que los conectores XLR de 3 pines son más comunes y económicos (son los mismos que se usan para micrófonos), muchos fabricantes los adoptaron para sus equipos DMX. Los dos pines adicionales del conector de 5 pines están reservados para un segundo enlace de datos, aunque su uso es muy poco frecuente.

¿Puedo usar este adaptador para conectar un micrófono a un equipo de audio?
Aunque el conector XLR de 3 pines es físicamente compatible, no se recomienda. Los cables DMX tienen una impedancia característica de 120 ohmios, diseñada para señales digitales de alta frecuencia. Los cables de micrófono tienen una impedancia mucho menor. Usar este adaptador en una línea de audio podría causar una pérdida de calidad en la señal de sonido.

¿Funciona en ambas direcciones (3 a 5 pines y 5 a 3 pines)?
Sí, al ser un adaptador pasivo, la conexión eléctrica funciona en ambas direcciones. Sin embargo, este modelo CX106 está construido con un conector macho de 3 pines y uno hembra de 5 pines, por lo que su uso principal es conectar una salida de 3 pines a una entrada de 5 pines.

Descripción para proyectos

Cable adaptador pasivo de 0.10 metros para señal DMX512. Dispone de un conector de entrada XLR macho de 3 pines y un conector de salida XLR hembra de 5 pines. El cable presenta una impedancia nominal de 120 ohmios y una cubierta exterior con un diámetro de 6 mm. Los conectores son de construcción metálica para máxima durabilidad.
