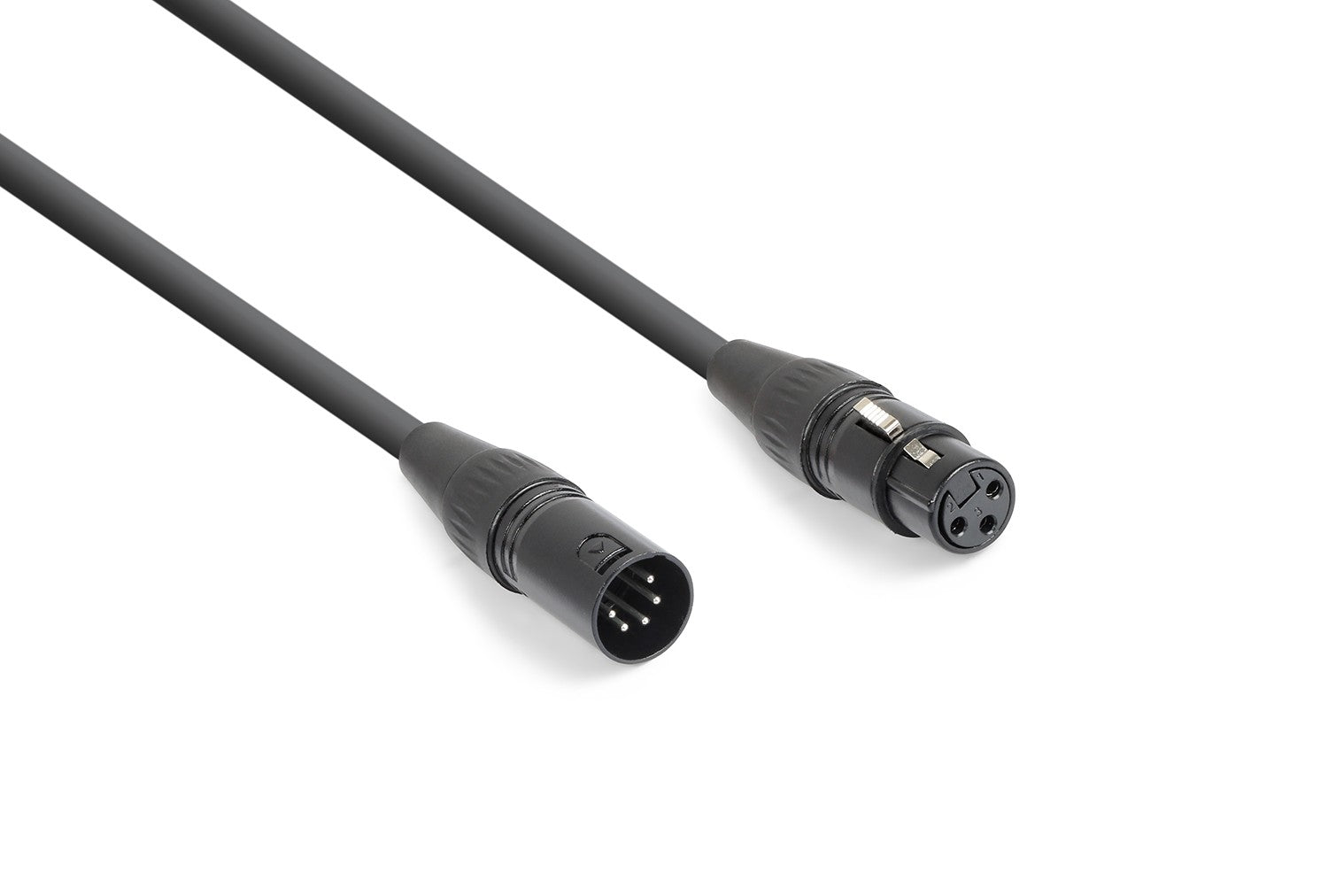

PD-Connex CX105 - Cable Convertidor de DMX 3 pines Hembra a DMX 5 pines Macho

PD-Connex CX105 - Cable Convertidor de DMX 3 pines Hembra a DMX 5 pines Macho

El PD-Connex CX105 es un cable adaptador o convertidor de alta calidad diseñado para solucionar las necesidades de interconexión en sistemas de iluminación profesional y control de efectos. Este cable compacto y robusto permite convertir una salida DMX de 3 pines a una entrada DMX de 5 pines, o viceversa, garantizando una compatibilidad total entre equipos de diferentes estándares sin comprometer la integridad de la señal. Construido con un cable de señal flexible de alto rendimiento y conectores metálicos profesionales, el CX105 asegura una transmisión de datos DMX fiable y libre de interferencias, convirtiéndose en una herramienta esencial para técnicos de iluminación, DJs móviles y empresas de alquiler de equipos.

Características Principales

• Conectividad Versátil: Convierte de forma eficaz entre los formatos DMX de 3 pines (hembra) y 5 pines (macho), permitiendo la conexión entre consolas de iluminación, dimmers, cabezas móviles y otros dispositivos que utilizan diferentes tipos de conectores.
• Construcción Profesional: Equipado con conectores metálicos de alta durabilidad que aseguran una conexión física segura y resistente al desgaste del uso continuo en giras o eventos.
• Transmisión de Señal Superior: El cable flexible de alta calidad está diseñado específicamente para la transmisión de señales DMX512, con una impedancia de 120 ohmios que cumple con el estándar oficial para prevenir la degradación y reflejo de la señal.
• Diseño Compacto: Con una longitud de 10 centímetros, este adaptador es extremadamente manejable, reduce el desorden de cables y minimiza la tensión en los puertos de los equipos conectados.
• Aislamiento y Protección: El diámetro exterior de 6 mm proporciona un excelente apantallamiento contra interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI), garantizando una comunicación de datos limpia y estable.

Beneficios para el Profesional de la Iluminación

Para cualquier profesional del espectáculo, la fiabilidad del equipo es crucial. El PD-Connex CX105 ofrece la tranquilidad de saber que las conexiones DMX no serán un punto de fallo. Evita los problemas comunes derivados del uso de cables de micrófono (con impedancia incorrecta) para señales DMX, como el parpadeo de luces, la pérdida de control o el comportamiento errático de los aparatos. Su diseño robusto está pensado para soportar las exigencias del montaje y desmontaje frecuente, mientras que su correcta impedancia asegura que la señal llegue a cada dispositivo de la cadena DMX sin errores.

Casos de Uso

Este cable convertidor es la solución perfecta en múltiples escenarios. Es ideal para integrar un nuevo dispositivo con conectores de 5 pines en una instalación existente que utiliza mayoritariamente cables de 3 pines. También es indispensable al trabajar con equipos de alquiler que pueden no coincidir con el estándar de tu propio equipamiento. Desde teatros y estudios de televisión hasta conciertos en vivo y eventos corporativos, el CX105 facilita la compatibilidad y asegura que el espectáculo se desarrolle sin contratiempos técnicos.

Preguntas Frecuentes

¿Cuál es la diferencia entre DMX de 3 y 5 pines?
El estándar oficial DMX512 especifica un conector de 5 pines. Los pines 1, 2 y 3 se usan para la tierra y la transmisión de datos principal. Los pines 4 y 5 fueron reservados para un segundo canal de datos que raramente se implementa. Muchos fabricantes utilizan conectores de 3 pines (idénticos a los de audio XLR) por ser más económicos y comunes, utilizando solo los tres pines necesarios. Funcionalmente, para la mayoría de equipos, no hay diferencia en la señal DMX principal.

¿Puedo usar un cable de micrófono XLR normal en lugar de un cable DMX?
No es recomendable. Aunque los conectores sean iguales (en el caso del DMX de 3 pines), la impedancia del cable es diferente. Los cables de micrófono suelen tener una impedancia de 75 ohmios, mientras que el estándar DMX requiere 120 ohmios. Usar un cable incorrecto puede causar reflejos de señal, errores de datos y un funcionamiento poco fiable de las luces, especialmente en cadenas largas.

¿Este adaptador afecta la calidad de la señal DMX?
No. El PD-Connex CX105 está fabricado con materiales de alta calidad y la impedancia correcta de 120 ohmios para asegurar que la señal pase a través de él sin degradación ni interferencias, manteniendo la integridad de la comunicación DMX.

Descripción para proyectos

Cable convertidor de señal DMX512 con una longitud de 0.10 metros. Dispone de un conector DMX hembra de 3 pines en un extremo y un conector DMX macho de 5 pines en el otro. Los conectores son metálicos de alta resistencia. El cable presenta un diámetro exterior de 6 mm y una impedancia característica de 120 ohmios, asegurando una transmisión de señal estable y conforme al estándar.
