PD-Connex CX08-15 - Cable Híbrido de Alimentación y Señal DMX de 15 metros

PD-Connex CX08-15 - Cable Híbrido de Alimentación y Señal DMX de 15 metros

El PD-Connex CX08-15 es la solución definitiva para simplificar y profesionalizar el montaje de sistemas de iluminación. Este cable híbrido, también conocido como cable combi, integra en una sola manguera robusta tanto el cable de alimentación eléctrica como el de señal DMX. Con una longitud de 15 metros, ofrece el alcance ideal para conectar equipos en escenarios, trusses o instalaciones fijas, eliminando eficazmente el desorden de cables y reduciendo a la mitad el tiempo de instalación. Olvídese de pasar y recoger cables por duplicado; con el CX08-15, la conexión de sus efectos LED, cabezas móviles, focos PAR y baños de color es más limpia, rápida y segura.

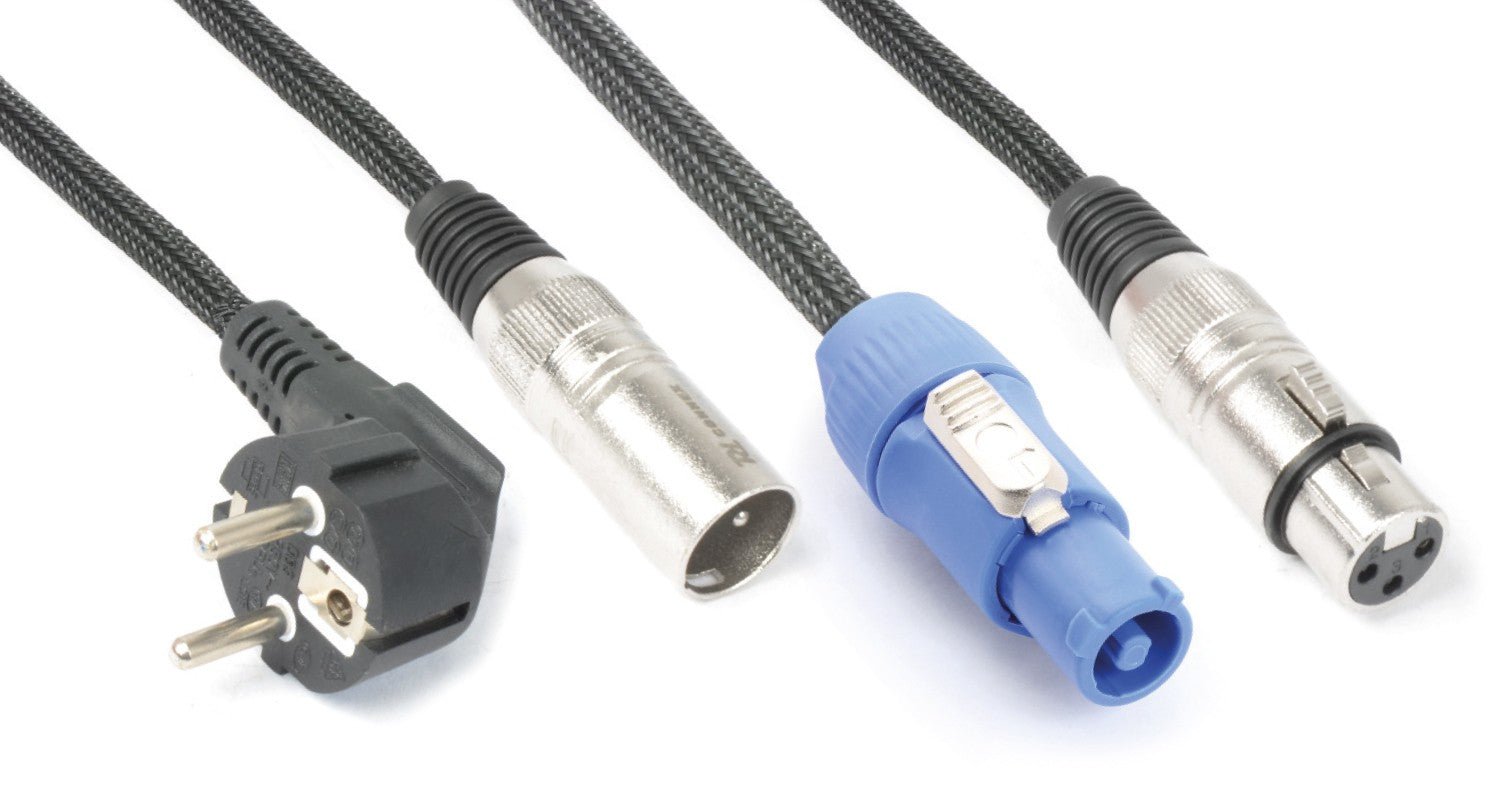

En un extremo, el cable está equipado con un conector Schuko macho estándar para la toma de corriente y un conector XLR macho de 3 pines para la salida de la señal DMX desde una mesa de control o un splitter. En el otro extremo, dispone de un conector de alimentación de tipo Powerconnector A (azul, de entrada) y un conector XLR hembra de 3 pines para la entrada de señal DMX del equipo de iluminación. Esta configuración es el estándar en la industria de la iluminación profesional, garantizando una amplia compatibilidad.

Características principales

• Diseño 2 en 1: Combina un cable de alimentación y un cable de señal DMX en una única cubierta protectora, optimizando el cableado.
• Longitud Profesional: Sus 15 metros de longitud proporcionan gran flexibilidad para montajes en espacios de tamaño mediano a grande.
• Conectores de Alta Calidad: Equipado con conectores robustos y fiables: Schuko (M) y XLR (M) en un extremo, y Powerconnector A y XLR (F) en el otro.
• Alimentación Segura: El cable de corriente cuenta con una sección de 3x 1.50 mm², capaz de soportar una carga máxima de hasta 16 amperios.
• Señal DMX Estable: La línea de señal está balanceada y cuenta con un apantallamiento eficaz para protegerla de interferencias electromagnéticas y garantizar una transmisión de datos sin errores.
• Construcción Robusta: Diseñado para soportar las exigencias del uso continuo en giras, eventos en directo y empresas de alquiler.

Beneficios del producto

• Montaje Eficiente: Reduce drásticamente el tiempo y el esfuerzo necesarios para instalar y desinstalar los equipos de iluminación.
• Apariencia Profesional y Segura: Minimiza los enredos y crea un entorno de trabajo más ordenado y seguro, un aspecto crucial en cualquier escenario o instalación.
• Máxima Fiabilidad: Al reducir el número de cables y conexiones, se disminuyen los posibles puntos de fallo, asegurando un funcionamiento estable durante todo el evento.
• Solución Duradera: Su construcción resistente garantiza una larga vida útil incluso bajo condiciones de uso intensivo.

Casos de uso

Este cable es la herramienta perfecta para una amplia variedad de aplicaciones en el mundo del espectáculo y los eventos:

• Conexión de cabezas móviles y scanners en estructuras truss.
• Alimentación y control de barras y focos PAR LED en escenarios de conciertos y teatros.
• Instalaciones fijas en discotecas, salas de fiestas y locales de ocio donde se busca un acabado limpio y profesional.
• Ideal para empresas de alquiler de equipamiento audiovisual que necesitan soluciones rápidas, fiables y fáciles de gestionar.

Preguntas frecuentes

¿Este cable es compatible con cualquier cabeza móvil o efecto LED?
Sí, es compatible con la gran mayoría de equipos de iluminación profesional que utilizan una entrada de alimentación de tipo Powerconnector A (azul) y una entrada de señal DMX de 3 pines, que son los estándares más extendidos en la industria.

¿La línea de señal está preparada para el protocolo DMX512?
Absolutamente. El cable de señal está diseñado y apantallado específicamente para la transmisión de datos DMX512, asegurando una comunicación libre de errores e interferencias.

¿Puedo conectar varios equipos en cadena (daisy chain) con estos cables?
Para la señal DMX, sí, puede conectar la salida DMX de un equipo a la entrada del siguiente. Para la alimentación, es fundamental no sobrepasar la carga máxima del cable (16A) ni la del circuito eléctrico principal. Debe calcular el consumo total de todos los equipos conectados en la misma línea de corriente.

¿Qué diferencia hay entre un Powerconnector de tipo A (azul) y uno de tipo B (gris)?
El Powerconnector tipo A (azul) está diseñado para la entrada de corriente (power-in), mientras que el tipo B (gris) se utiliza para la salida de corriente (power-out). Este cable utiliza el conector tipo A, destinado a llevar energía hacia el equipo.

Descripción para proyectos

Cable combinado de 15 metros de longitud que integra una línea de alimentación y una línea de señal DMX. La línea de alimentación cuenta con una sección de 3x 1.5 mm² y conectores Schuko macho a Powerconnector tipo A, con una capacidad de corriente máxima de 16A. La línea de señal es balanceada, con un conductor de 8x0.2mm, apantallamiento de 64x0.08mm y conectores XLR macho de 3 pines a XLR hembra de 3 pines. El diámetro exterior total del cable es de 10.8 mm.
