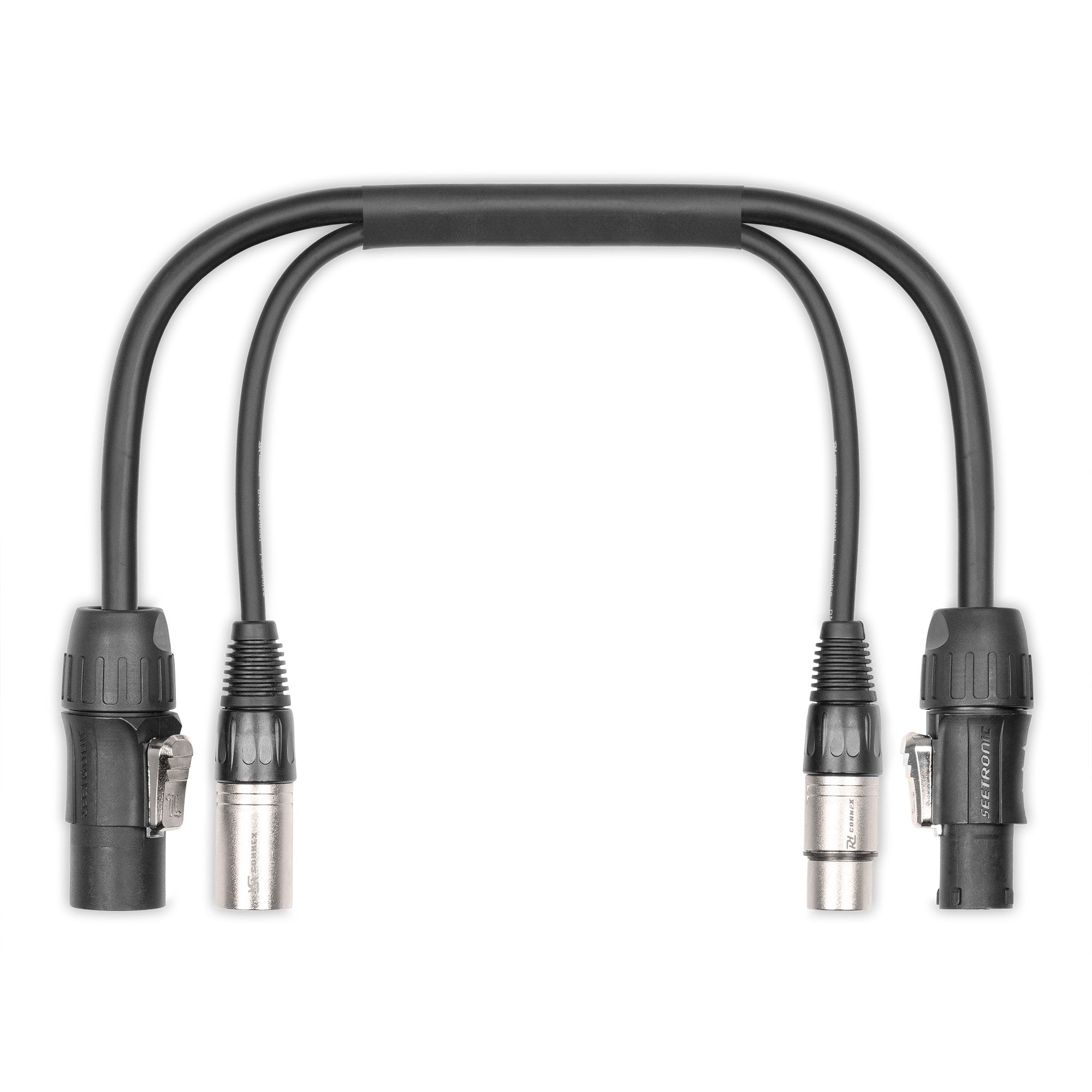

PD-Connex CX07-0.35 - Cable Híbrido de Alimentación Powerconnector TR y Señal DMX 0.35m

PD-Connex CX07-0.35 - Cable Híbrido de Alimentación Powerconnector TR y Señal DMX 0.35m

El PD-Connex CX07-0.35 es un cable combinado de alto rendimiento que redefine la eficiencia en instalaciones de iluminación profesional. Diseñado para simplificar el montaje y reducir el desorden, este cable híbrido integra en una única y robusta manguera tanto la alimentación eléctrica como la señal de control DMX. Su longitud de 0.35 metros lo convierte en la solución perfecta para realizar puentes o conexiones en cadena (daisy-chain) entre equipos de iluminación cercanos, como cabezas móviles, focos PAR LED, barras de color y otros efectos de escenario, garantizando una instalación impecable y profesional con el mínimo esfuerzo.

La construcción de este cable está pensada para la máxima fiabilidad en entornos exigentes. Incorpora conectores Powerconnector TR de entrada y salida, que aseguran una conexión eléctrica estable y segura, junto con conectores XLR de 3 pines macho y hembra para una transmisión de señal DMX512 sin interferencias. Además, todos los conectores cuentan con una clasificación de protección IP65, lo que los hace resistentes al polvo y a los chorros de agua, permitiendo su uso seguro en eventos al aire libre o en condiciones de humedad.

Características Principales

• Diseño Híbrido 2 en 1: Combina un cable de alimentación de 3x 1.5mm² y un cable de señal DMX en un solo revestimiento, eliminando la necesidad de pasar dos cables por separado para cada equipo.

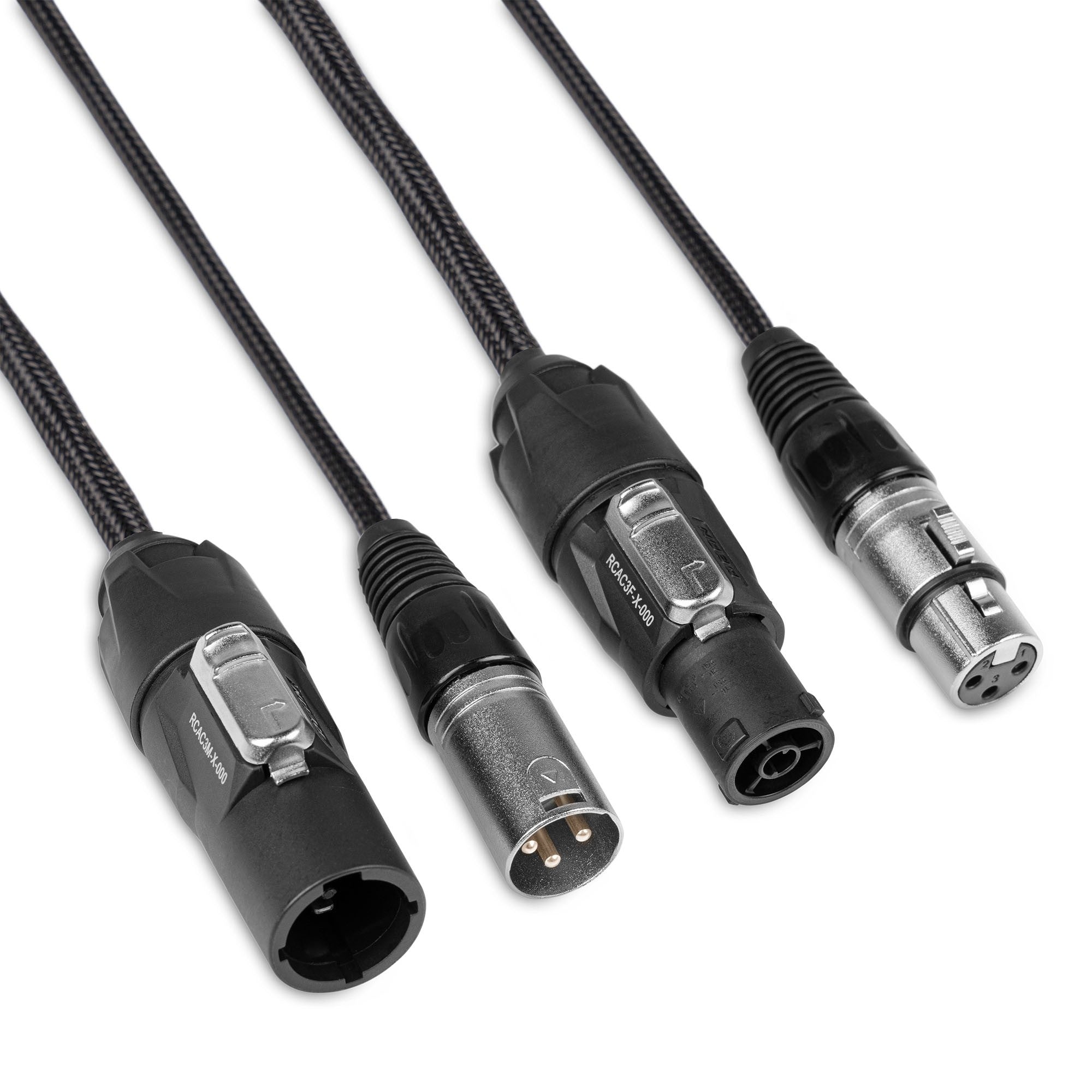

• Conectores de Grado Profesional: Equipado con conectores Powerconnector TR de entrada (Tipo A) y salida (Tipo B) para una alimentación segura y bloqueable, y conectores XLR de 3 pines para compatibilidad universal con equipos DMX.
• Protección IP65: Todos los conectores están sellados y protegidos contra la entrada de polvo y agua, lo que garantiza un funcionamiento fiable en exteriores y entornos difíciles.
• Alta Capacidad de Corriente: La sección de alimentación con conductores de 1.5mm² soporta una corriente de hasta 16A, siendo adecuada para alimentar incluso los equipos de iluminación más potentes.
• Transmisión de Señal Fiable: El cable DMX cuenta con una impedancia de 120 ohmios y un apantallamiento eficaz para proteger la señal contra interferencias electromagnéticas, asegurando un control preciso y sin errores de los equipos.
• Longitud Optimizada para Enlace: Sus 35 centímetros de longitud son ideales para interconectar equipos adyacentes en una barra de iluminación o en un truss, manteniendo la instalación ordenada y sin cables sobrantes.

Beneficios para el Profesional

El uso del cable PD-Connex CX07-0.35 se traduce en ventajas directas para técnicos y empresas del sector:

• Ahorro de Tiempo: Reduce significativamente los tiempos de montaje y desmontaje al gestionar un solo cable por conexión en lugar de dos.
• Organización y Estética Profesional: Elimina el caos de cables, proporcionando un acabado limpio y ordenado que mejora la seguridad y la apariencia visual de cualquier montaje escénico o instalación.
• Máxima Fiabilidad: Al reducir el número de cables y conexiones, se minimizan los posibles puntos de fallo. La calidad de sus componentes garantiza una operación continua y sin problemas.
• Versatilidad de Aplicación: Su robustez y protección IP65 lo hacen perfecto para una amplia gama de eventos, desde giras y festivales hasta instalaciones fijas en teatros, discotecas y platós de televisión.

Casos de Uso

Este cable es una herramienta indispensable para:

• Empresas de alquiler de equipamiento audiovisual: Optimiza la logística y durabilidad del material, ofreciendo una solución robusta y eficiente para sus clientes.
• Técnicos de iluminación y DJs móviles: Facilita un montaje rápido, seguro y con aspecto profesional en cada evento.
• Instaladores: Ideal para instalaciones permanentes en locales de ocio, teatros o salas de conferencias donde se busca una solución de cableado limpia y de bajo mantenimiento.
• Producciones de giras y grandes eventos: Esencial para el cableado de estructuras truss complejas, donde el espacio es limitado y la organización es crucial.

Preguntas Frecuentes

¿Qué tipo de equipos puedo conectar con este cable?
Puedes conectar cualquier equipo de iluminación profesional que utilice entrada y salida de alimentación tipo Powerconnector y control DMX mediante XLR de 3 pines, como cabezas móviles, focos LED, estrobos, y barras de efectos.

¿La clasificación IP65 se aplica al cable completo o solo a los conectores?
La clasificación de protección IP65 se refiere específicamente a los conectores, que es la parte más vulnerable a la entrada de polvo y agua. Garantiza que, una vez conectados, la unión es estanca y segura para su uso en exteriores.

¿Son los conectores Powerconnector TR compatibles con otros tipos de Powerconnector?
Los conectores Powerconnector TR (True Locking) están diseñados para ser compatibles con los conectores Neutrik PowerCON TRUE1, un estándar en la industria. Permiten la conexión y desconexión bajo carga eléctrica de forma segura.

¿Por qué es importante la impedancia de 120 ohmios en el cable DMX?
La impedancia de 120 ohmios es el estándar especificado para el protocolo DMX512. Usar un cable con esta impedancia correcta asegura una transmisión de la señal sin reflexiones ni degradación, lo que es fundamental para evitar fallos en el control de las luces.

Descripción para proyectos

Cable combinado para alimentación y señal DMX con una longitud de 0.35 metros. El cable integra conectores de entrada Powerconnector TR tipo A y XLR macho de 3 pines, y conectores de salida Powerconnector TR tipo B y XLR hembra de 3 pines. Todos los conectores cuentan con una clasificación de protección IP65. La sección de alimentación está compuesta por 3 conductores de 1.5mm², soportando una corriente máxima de 16A. La sección de señal DMX tiene una impedancia de 120 ohmios, un conductor de 8x0.2mm y un blindaje de 64x0.08mm. El diámetro exterior total del cable es de 10.8mm.
