PD-Connex CX06-0.50 - Cable Híbrido DMX y Alimentación Powerconnector 0.5m

PD-Connex CX06-0.50 - Cable Híbrido DMX y Alimentación Powerconnector 0.5m

El PD-Connex CX06-0.50 es una solución de cableado profesional diseñada para optimizar y simplificar la conexión de equipos de iluminación. Este cable híbrido, también conocido como cable combi, integra en una única y robusta manguera tanto la línea de señal DMX como la de alimentación eléctrica, eliminando la necesidad de tender dos cables por separado. Con una longitud de 0.50 metros, es la opción perfecta para realizar puentes y conexiones en cadena (daisy-chain) entre equipos cercanos, como cabezas móviles, focos PAR LED o barras de efectos montados en un truss o soporte.

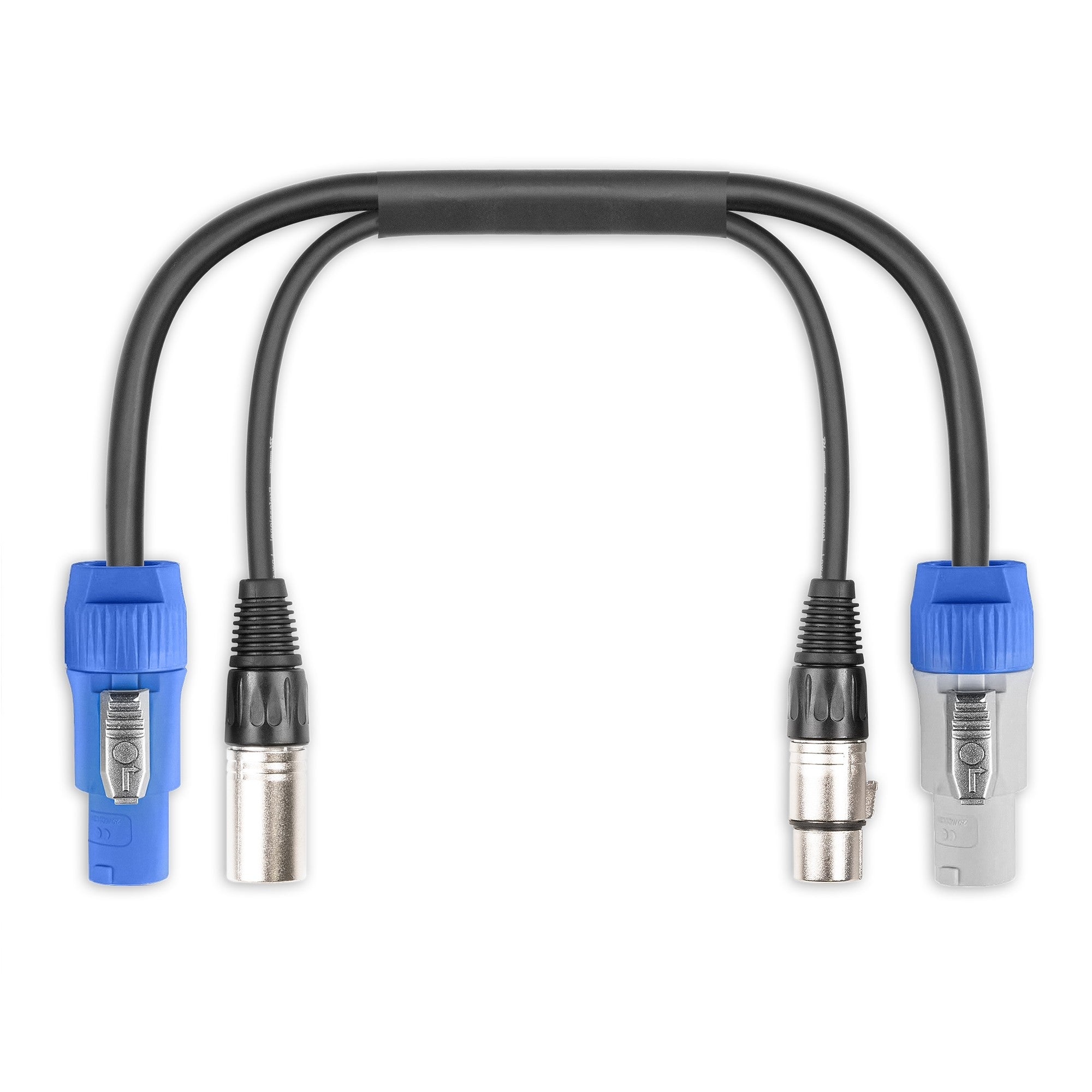

Su diseño inteligente no solo reduce el desorden visual y los posibles enredos, sino que también agiliza drásticamente los tiempos de montaje y desmontaje en eventos, giras o instalaciones fijas. En un extremo, cuenta con un conector XLR hembra de 3 pines para la entrada de señal DMX y un conector Powerconnector tipo A para la entrada de corriente. En el otro extremo, dispone de un conector XLR macho de 3 pines y un Powerconnector tipo B para la salida, permitiendo alimentar y controlar el siguiente aparato de la cadena de forma limpia y segura.

Características principales

• Solución 2 en 1: Combina una línea de señal DMX y un cable de alimentación en una única cubierta, simplificando al máximo el cableado.
• Conectores Profesionales: Equipado con conectores Powerconnector A (entrada) y B (salida) para una alimentación eléctrica segura y estable, y conectores XLR de 3 pines para la transmisión de la señal DMX.
• Alta Capacidad Eléctrica: El cable de alimentación cuenta con una sección de 3x1.5mm², capaz de soportar una corriente máxima de 16 amperios, adecuada para los equipos de iluminación más exigentes.
• Transmisión de Señal Fiable: El cable de señal posee una impedancia de 120 ohmios, cumpliendo con el estándar DMX512, y un apantallamiento de alta densidad para proteger la señal de interferencias electromagnéticas.
• Diseño Robusto y Flexible: Construido para soportar las exigencias del uso profesional en giras y eventos, con una cubierta exterior resistente y flexible que facilita su manejo.
• Longitud Óptima para Puenteo: Sus 50 centímetros son ideales para conectar equipos adyacentes sin exceso de cable, manteniendo una instalación ordenada y profesional.

Beneficios para el profesional

El uso del cable PD-Connex CX06-0.50 se traduce en una mayor eficiencia y profesionalidad. Al reducir a la mitad el número de cables necesarios, se minimiza el riesgo de tropiezos y fallos por desconexión. El sistema Powerconnector ofrece un anclaje superior al de los conectores IEC convencionales, evitando desconexiones accidentales por vibración o tirones. Para técnicos de iluminación, empresas de alquiler y organizadores de eventos, este cable es una herramienta indispensable que garantiza montajes más rápidos, seguros y con un acabado impecable.

Casos de uso

Este cable es la solución perfecta para conectar en cadena múltiples efectos de iluminación. Es ideal para interconectar cabezas móviles, focos PAR, barras LED, y otros dispositivos controlados por DMX que se encuentren montados en la misma estructura, como un truss de escenario, un puente de luces en un teatro o una barra en una discoteca. Su corta longitud lo hace especialmente útil para mantener un orden visual y funcional en racks de equipos o en configuraciones de iluminación compactas.

Preguntas frecuentes

¿Qué diferencia hay entre el conector Powerconnector A y el B?
El conector Powerconnector A (generalmente de color azul) está diseñado como conector de entrada de corriente (input). El conector Powerconnector B (generalmente de color gris) es el conector de salida (output). Esta codificación por color y forma evita conexiones incorrectas y garantiza la seguridad del circuito.

¿Puedo usar este cable para equipos DMX de 5 pines?
No, este cable está equipado con conectores XLR de 3 pines. Para equipos que requieran una conexión DMX de 5 pines, necesitará un cable o adaptador específico.

¿Qué corriente máxima soporta el cable de alimentación?
El cable de alimentación tiene una sección de 3x1.5mm² y está diseñado para soportar una carga máxima de 16 amperios.

¿La impedancia de 120 ohmios es importante?
Sí, es crucial. El protocolo DMX512 especifica que el cable debe tener una impedancia de 120 ohmios para asegurar una transmisión de datos estable y sin errores. El uso de cables con otra impedancia (como los de micrófono) puede causar problemas en el control de las luces.

Descripción para proyectos

Cable combinado de 0.50 metros que integra una línea de alimentación y una línea de señal DMX. La sección de alimentación consta de 3 conductores de 1.5mm² con conectores Powerconnector tipo A (entrada) y tipo B (salida), con una capacidad nominal de 16A. La línea de señal es un cable DMX balanceado con una impedancia característica de 120 ohmios, terminado en conectores XLR de 3 pines (macho y hembra). El diámetro exterior del cable es de 10.8mm y cuenta con un apantallamiento de cobre trenzado de 64x0.08mm para proteger la señal.
