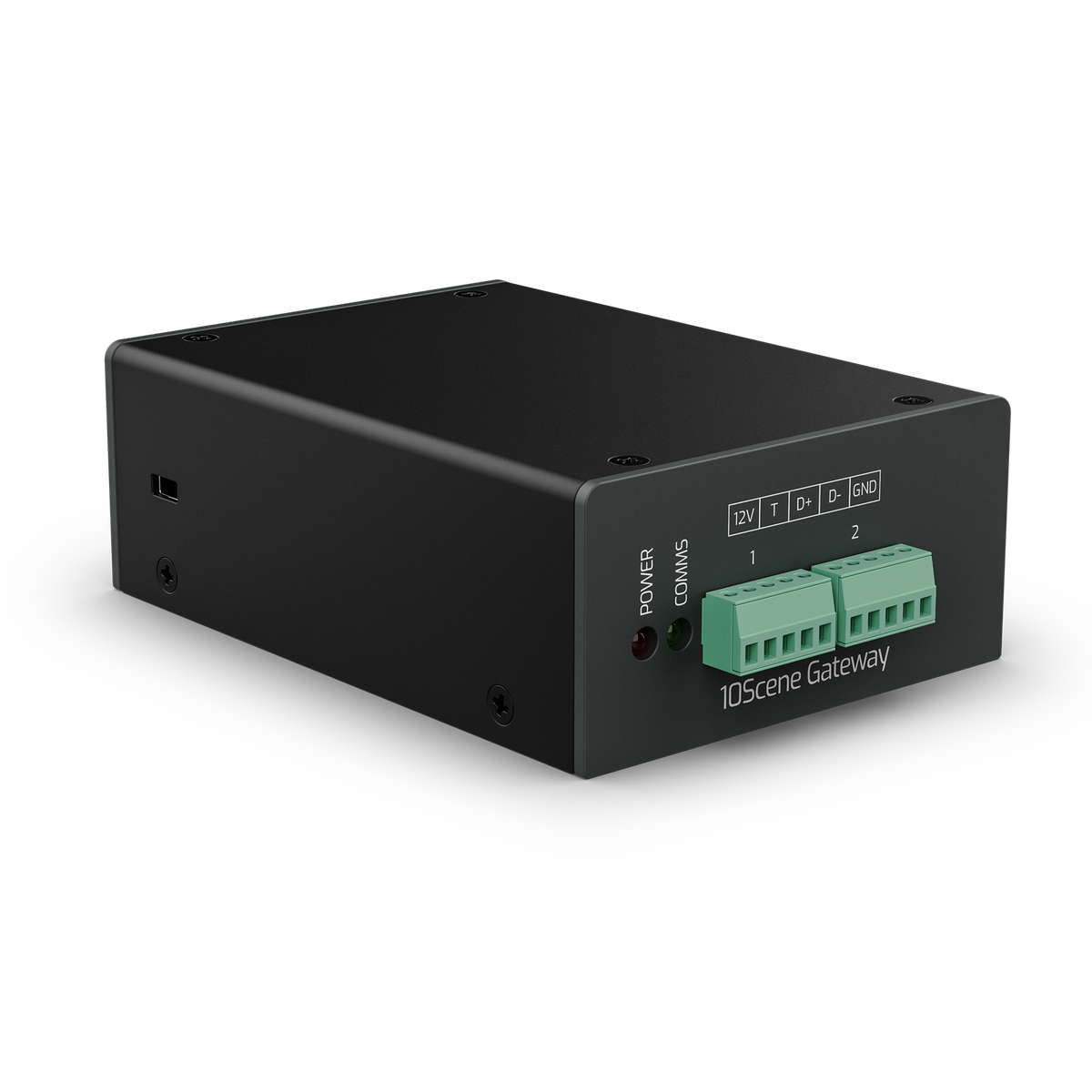

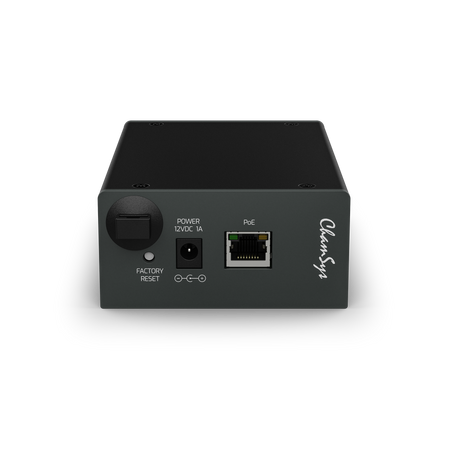

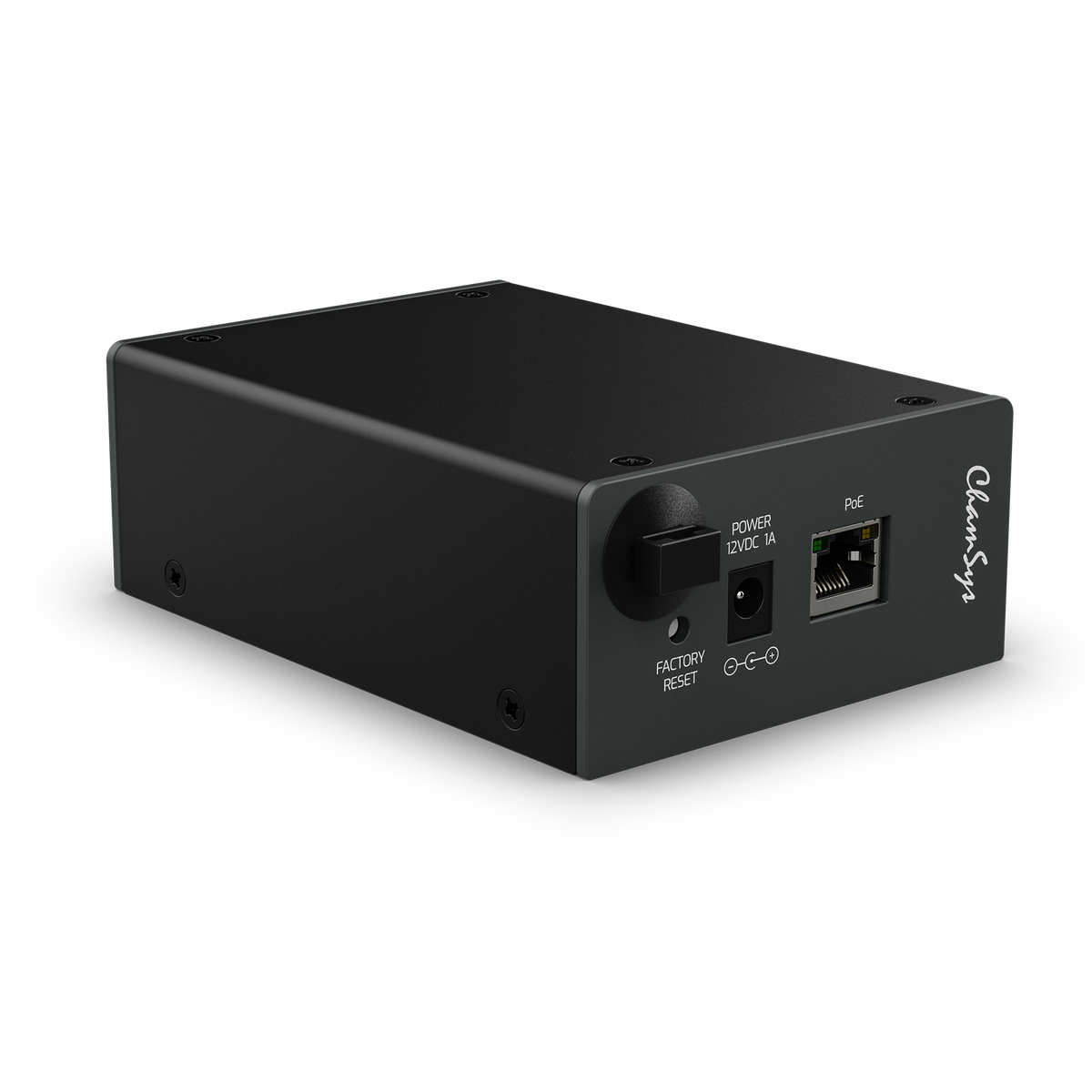

El ChamSys GeNetix 10Scene Gateway conecta placas de pared 10Scene y dispositivos 10Scene Contact con sistemas de control de iluminación MagicQ y QuickQ. Convierte las señales 10Scene al protocolo remoto de ChamSys para que los controles instalados en pared puedan activar funciones del sistema de iluminación.

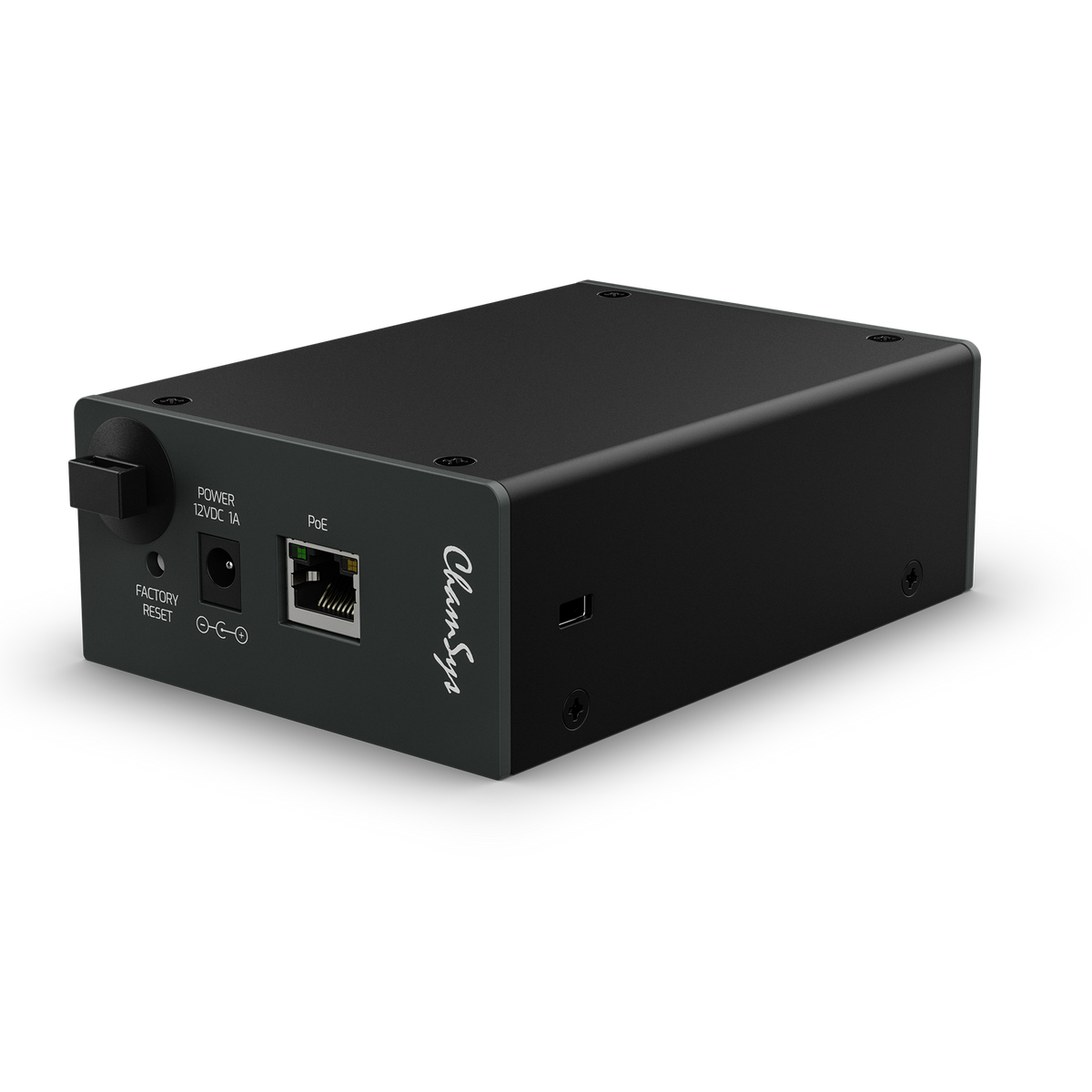

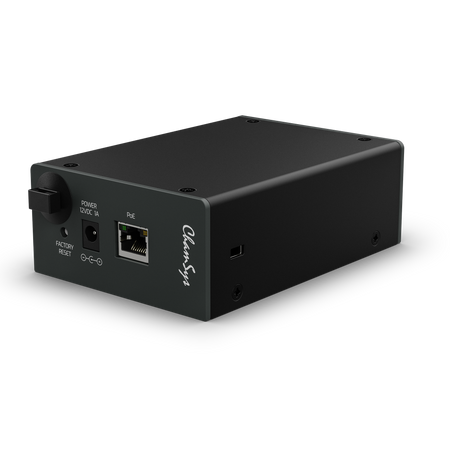

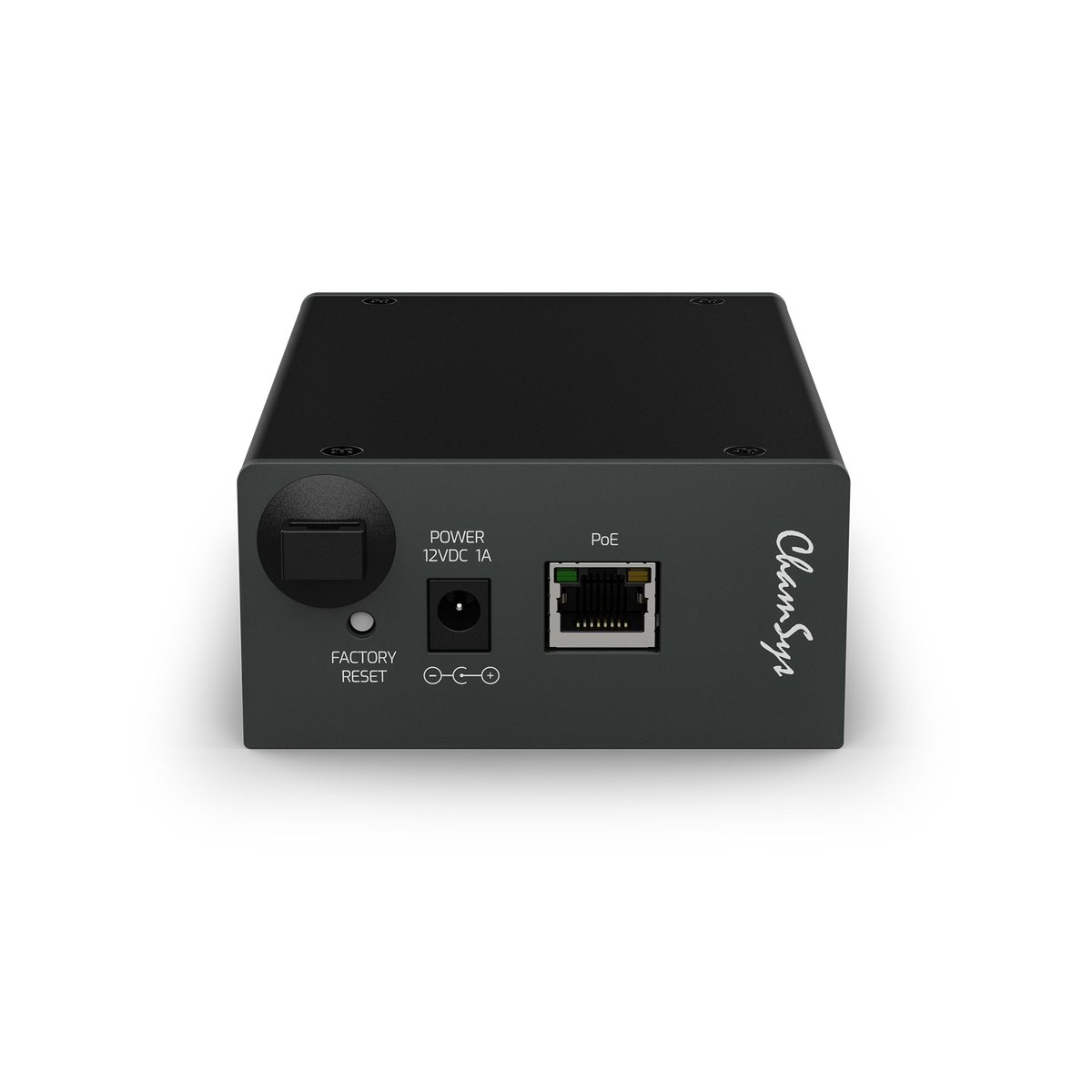

Dispone de dos puertos 10Scene, cada uno compatible con hasta diez dispositivos, para un máximo de 20 placas o contactos. La conexión a la red permite integrar y configurar el Gateway con el sistema ChamSys. Puede alimentarse mediante PoE o con la fuente externa de 12 V incluida.

Características principales

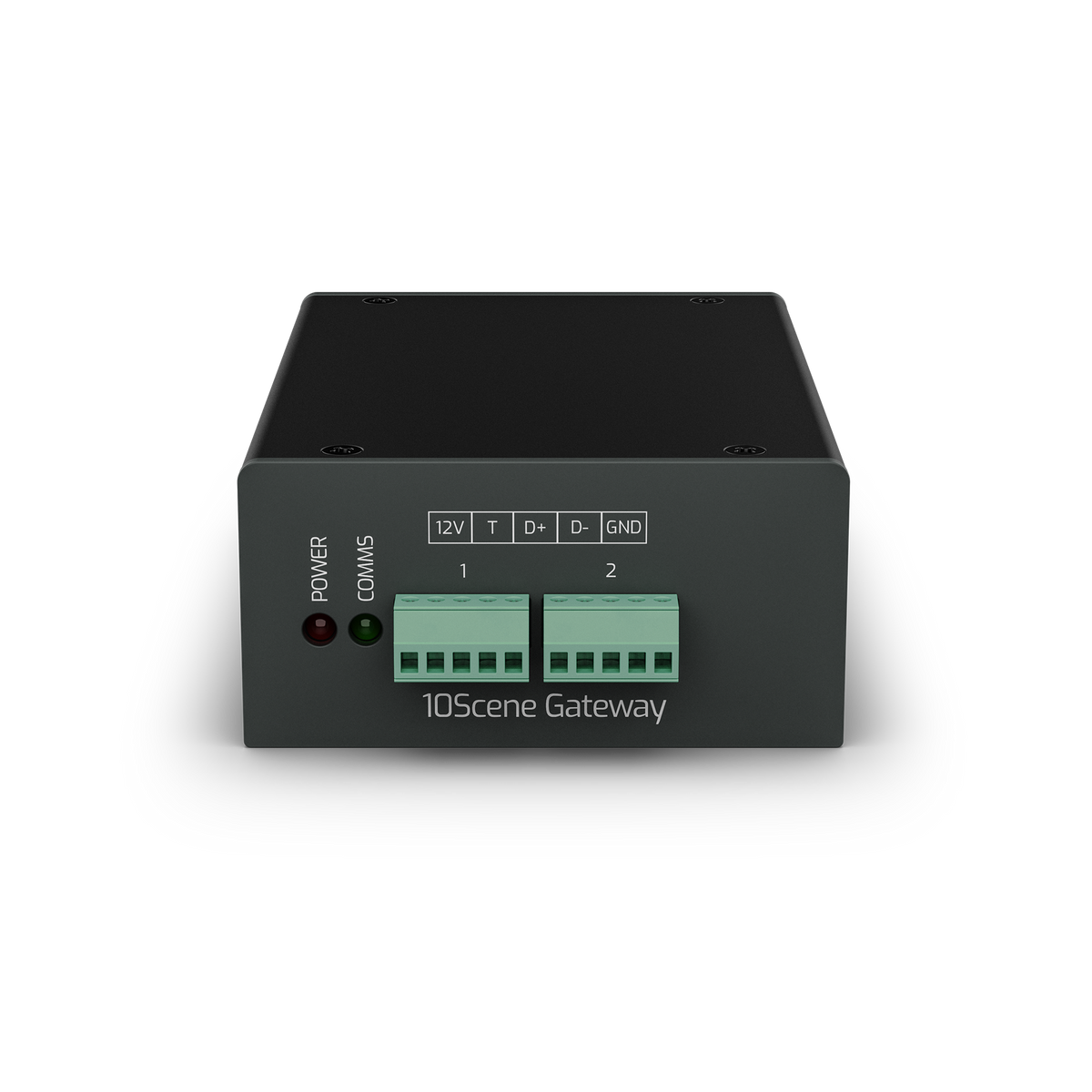

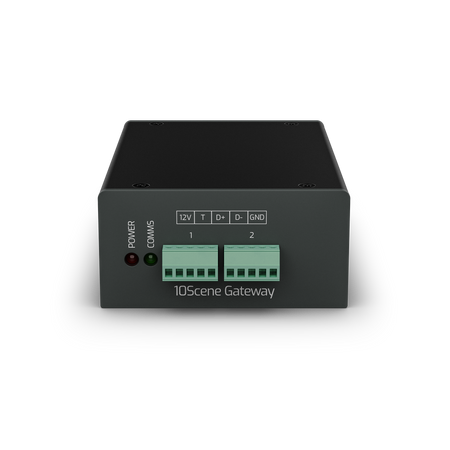

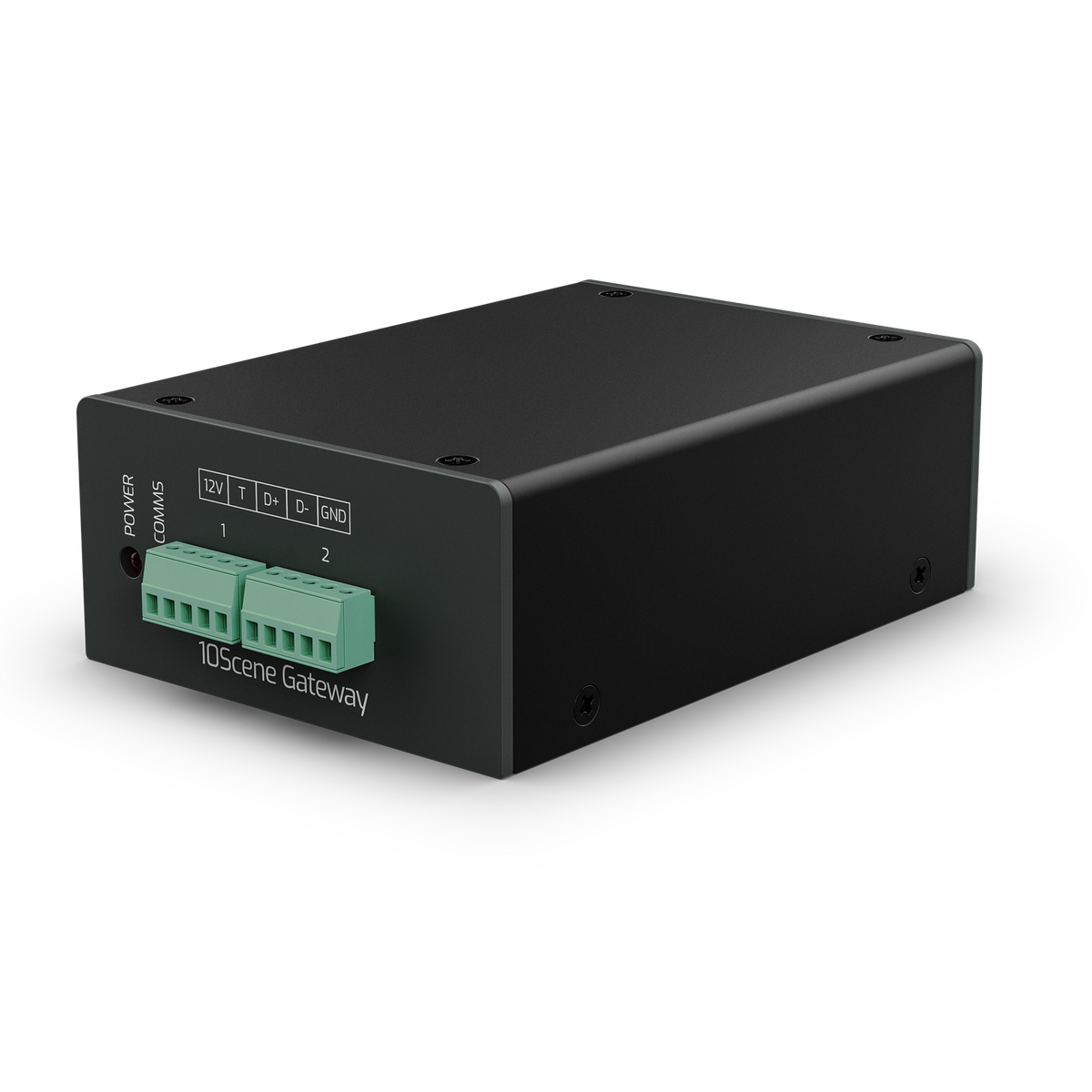

• Dos puertos 10Scene, con capacidad para hasta 20 placas o contactos en total.
• Dos entradas de disparo por contacto o señal lógica de 5 V.
• Un puerto de red para la comunicación con sistemas MagicQ y QuickQ.
• Alimentación por PoE de 37 a 57 V o mediante la fuente de 12 V incluida.
• Compatible con los estándares PoE IEEE 802.3af, 802.3at y 802.3bt.
• Formato apto para montaje en carril DIN. Incluye clip de montaje según la información del proveedor.
• Dimensiones: 133 x 88 x 45 mm. Peso: 0,175 kg.

Beneficios

Permite situar los controles 10Scene en distintas zonas de una instalación y conectarlos con una consola o sistema compatible sin llevar cada placa directamente hasta el controlador. Las dos entradas de disparo ofrecen opciones adicionales para integrar contactos externos. La alimentación PoE puede simplificar el cableado cuando la infraestructura de red lo admite.

Casos de uso

• Control local de escenas de iluminación en salas, espacios multiusos o instalaciones permanentes.
• Integración de placas 10Scene con consolas ChamSys MagicQ o QuickQ.
• Instalaciones con varios puntos de control distribuidos, usando hasta 20 placas o contactos compatibles.
• Montaje en armarios o cuadros técnicos mediante carril DIN.

Preguntas frecuentes

¿Cuántos dispositivos 10Scene admite?
Dispone de dos puertos y admite hasta diez dispositivos por puerto, con un máximo de 20 placas o contactos en total.

¿Se puede alimentar sin PoE?
Sí. Puede utilizarse con la fuente externa de 12 V incluida o con alimentación PoE compatible de 37 a 57 V.

¿Desbloquea MagicQ PC del modo Demo?
No. Este Gateway no desbloquea MagicQ PC del modo Demo.

Descripción para proyectos

Interfaz ChamSys GeNetix 10Scene Gateway con dos puertos 10Scene, capacidad para hasta 20 placas o contactos, dos entradas de disparo, un puerto de red y compatibilidad con MagicQ y QuickQ. Alimentación mediante PoE de 37 a 57 V, compatible con IEEE 802.3af Type 1, 802.3at Type 2 y 802.3bt Type 3 y 4, o mediante fuente de 12 V incluida. Dimensiones de 133 x 88 x 45 mm y peso de 0,175 kg. Apta para montaje en carril DIN.
