El BSS EC-4B es un controlador de pared Ethernet de la familia Soundweb Contrio diseñado para integrarse nativamente en ecosistemas HARMAN HiQnet. Desde un único puerto Ethernet con PoE gestiona configuración, control y monitorización de BSS Soundweb London y de otros dispositivos HiQnet como Crown DCi, con puesta en marcha rápida mediante HiQnet Audio Architect por arrastrar y soltar. Incorpora cuatro botones programables y una pantalla LCD retroiluminados en ocho colores con brillo ajustable para mostrar estados, fuentes o textos personalizados. Está disponible en negro o blanco, y en formato single-gang tanto US Decora como EU, facilitando su integración en todo tipo de proyectos.

El EC-4B incluye función Sleep para atenuar completamente la iluminación tras un periodo de inactividad y seguridad con bloqueo/desbloqueo remoto desde el sistema y desbloqueo local por PIN desde los botones. Para instalación y mantenimiento, dispone de botón “Locate” en el frontal que permite identificar el panel desde Audio Architect. El dispositivo admite un tendido de red de hasta 100 m y su consumo es de 300 mA a 48 V CC; BSS recomienda cable Ethernet con clasificación VW-1 (48 V CC, 13 W) para asegurar fiabilidad en entornos profesionales.

Características principales

• Controlador de pared Ethernet para sistemas HiQnet.
• Compatibilidad: Soundweb London y otros equipos HiQnet (p. ej., Crown DCi).
• PoE: alimentación, datos y control por el mismo cable (compatible con IEEE 802.3af; admite equipos 802.3at por retrocompatibilidad).
• Interfaz: 4 botones programables multicolor + 1 LCD 64×128 px programable, ambos con 8 colores e intensidad ajustable.
• Sleep y seguridad: bloqueo/desbloqueo remoto y desbloqueo local mediante PIN.
• Botón “Locate” para identificación del panel desde Audio Architect.

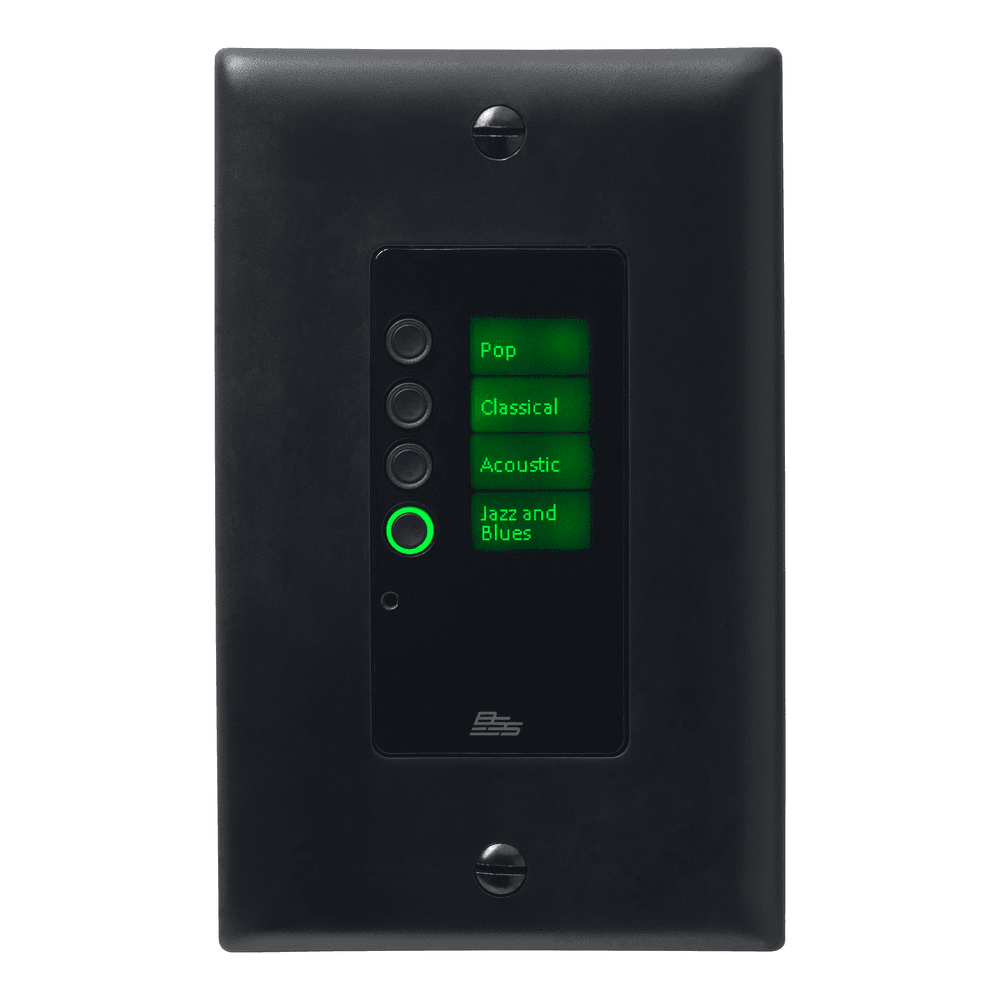

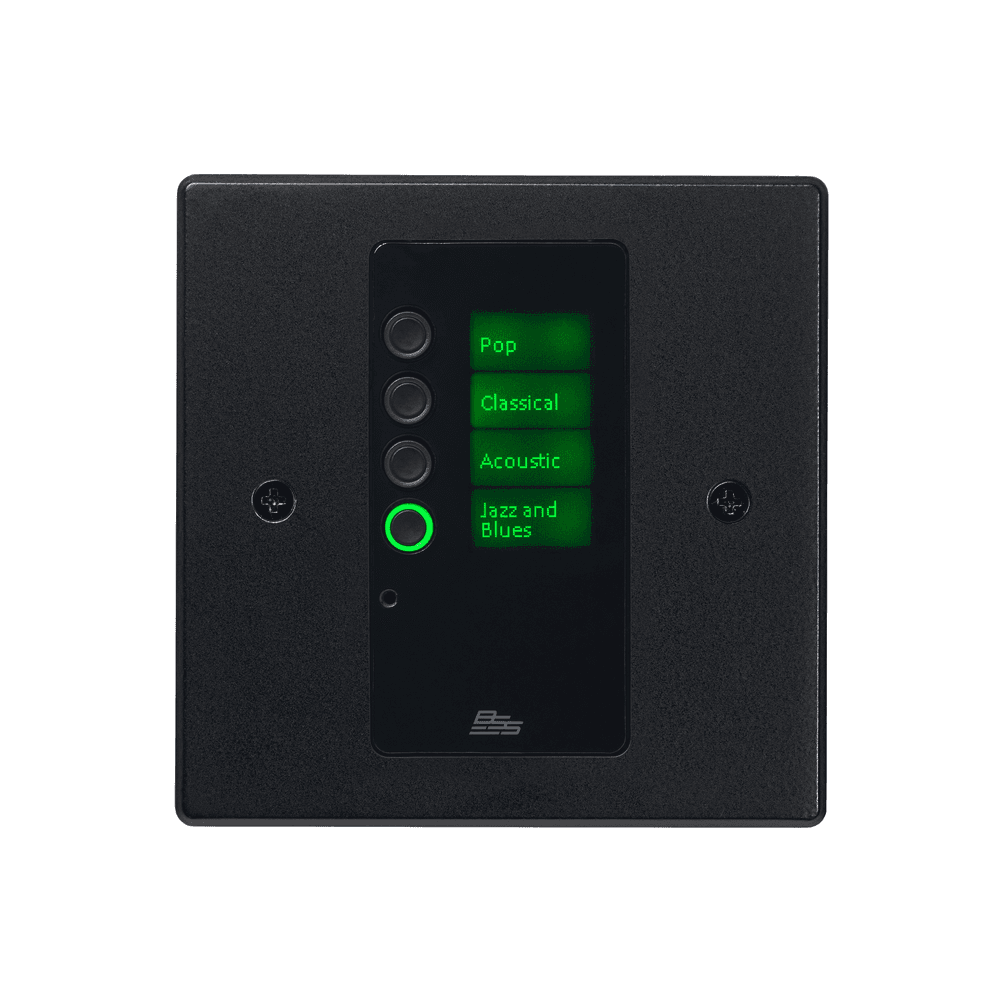

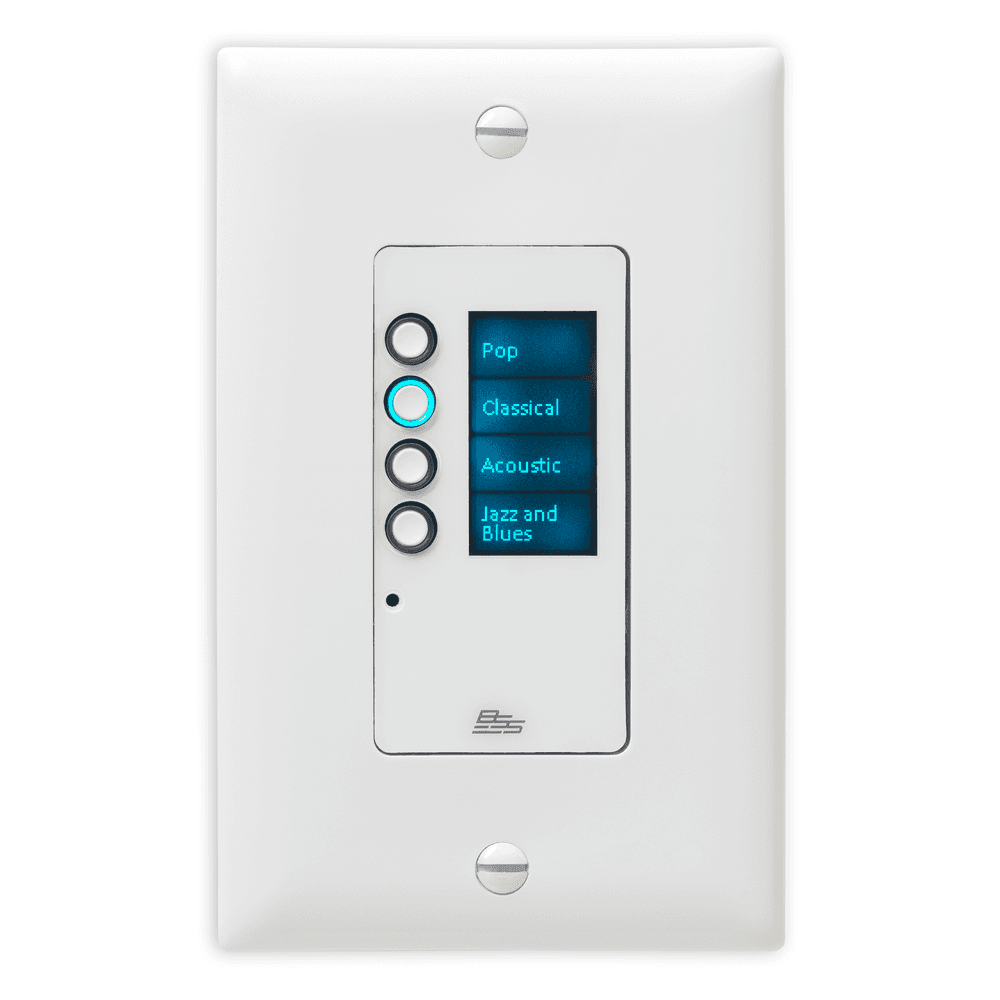

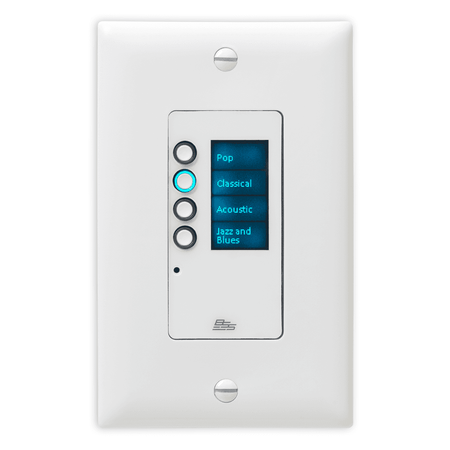

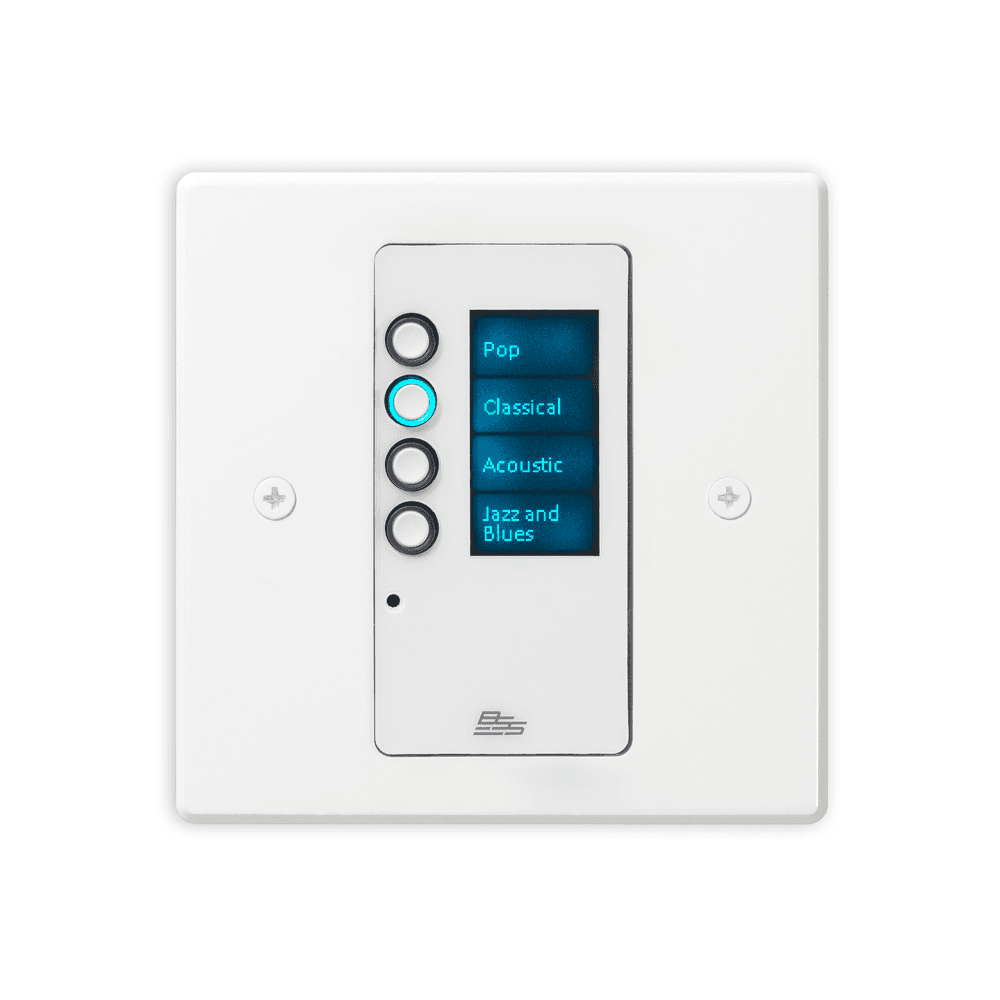

• Montaje: single-gang en versiones US Decora y EU; acabados negro o blanco.
• Configuración por drag-and-drop en HiQnet Audio Architect.

Beneficios del producto

• Operación intuitiva: los cuatro botones y la LCD multicolor guían al usuario con estados y textos claros.
• Despliegue simplificado: PoE reduce cableado y tiempo de instalación.
• Integración profesional: control y monitorización centralizados de dispositivos HARMAN.
• Uso discreto: el modo Sleep evita distracciones visuales en espacios con poca luz.
• Control de acceso: bloqueo desde el sistema y desbloqueo local por PIN para prevenir usos no autorizados.

Casos de uso

• Salas de reuniones, auditorios y formación: selección de fuentes, activación de presets y estados de sistema.
• Hostelería y retail: control de música ambiental por zonas con feedback visual.
• Centros educativos y culturales: interfaz robusta y clara para personal no técnico.

Preguntas frecuentes

• ¿Cómo se alimenta? A través de PoE (IEEE 802.3af); funciona con equipos PoE+ (802.3at) por compatibilidad hacia atrás.
• ¿Qué puede mostrar la pantalla? Texto y gráficos personalizados en una LCD de 64×128 px, con retroiluminación multicolor.
• ¿Cuál es la longitud máxima del cable de red? 100 m por tramo Ethernet.
• ¿Cómo localizo el panel en la red? Usa el botón “Locate” del frontal para hacerlo parpadear y resaltarlo en Audio Architect.
• ¿Qué incluye la caja? Placa mural y tornillería (US: 6/32"; EU: 3 mm y 3,5 mm).

Descripción para proyectos

Controlador mural BSS EC-4B (Ethernet, PoE), compatible con HiQnet (Soundweb London, Crown DCi). Interfaz con 4 botones programables multicolor y LCD 64×128 px multicolor. Single-gang en formatos US Decora y EU. Configuración en HiQnet Audio Architect. Longitud máx. red: 100 m. Consumo máx.: 300 mA a 48 V CC. Recomendación de cable: VW-1, 48 V CC, 13 W. Función Sleep, bloqueo/desbloqueo remoto y desbloqueo local por PIN; botón frontal Locate.
