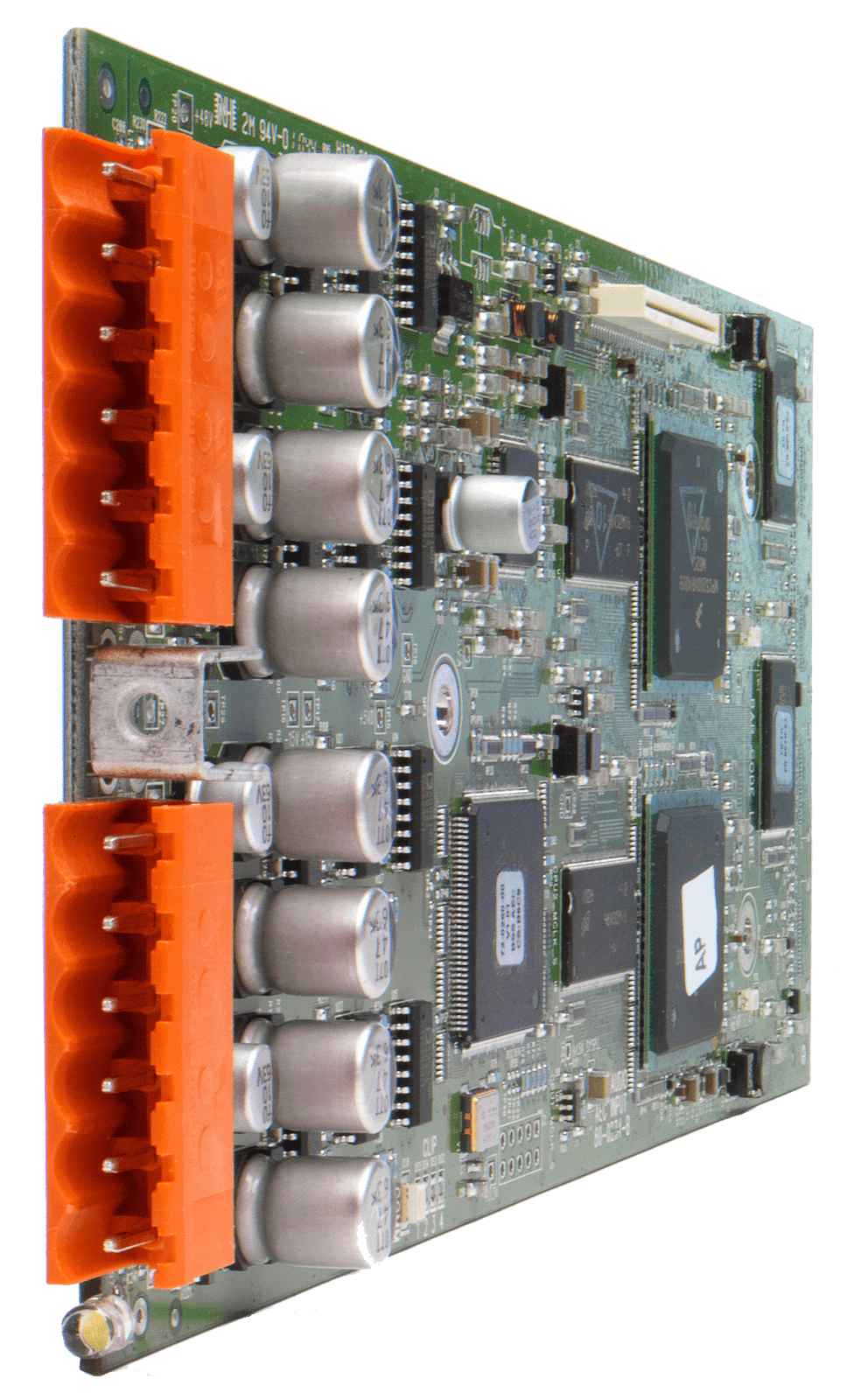

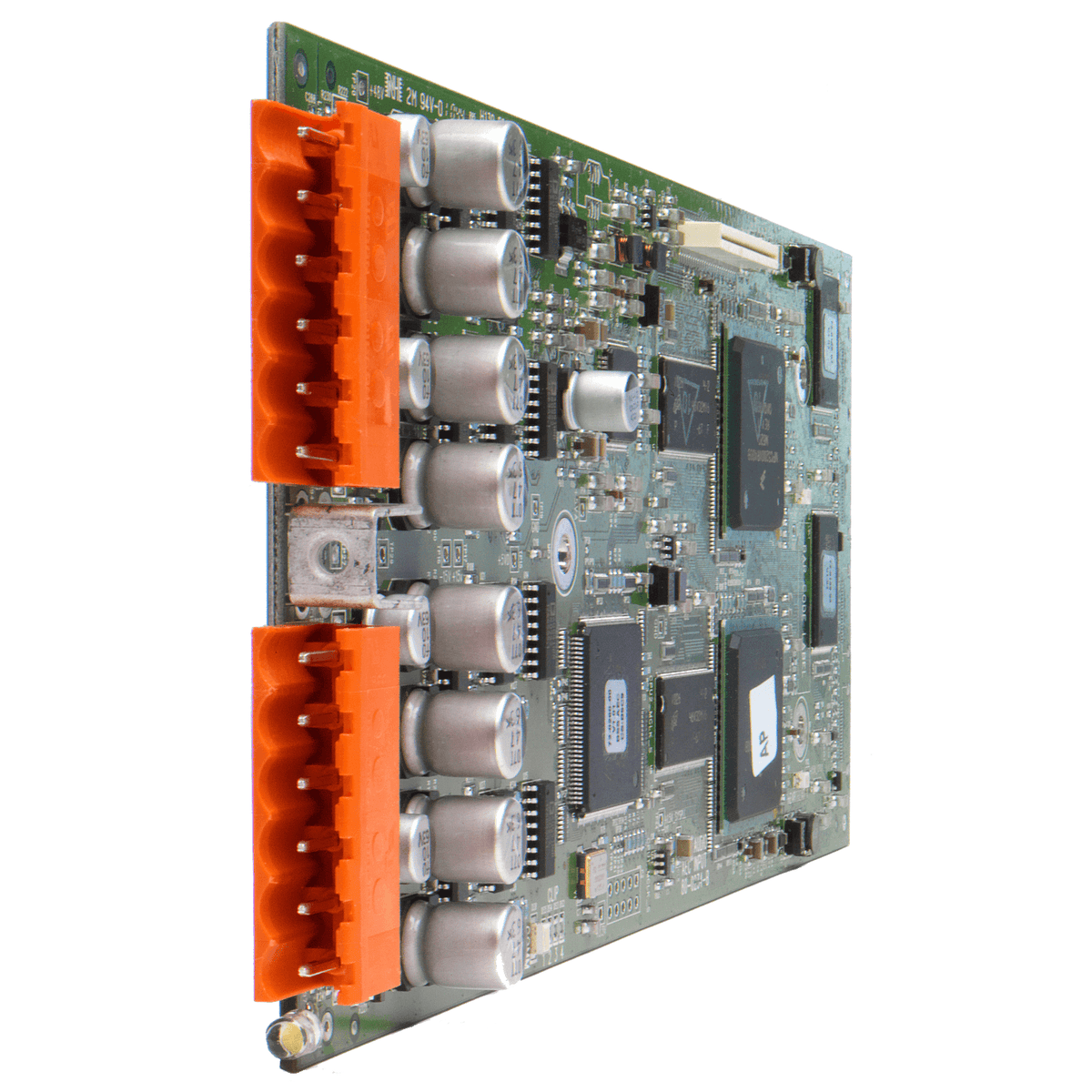

La BSS Digital Output Card (para chasis Soundweb London) aporta salidas digitales AES/EBU y S/PDIF con entrada de Wordclock para sincronización externa. Está diseñada para ocupar cualquiera de las ranuras de expansión de los procesadores modulares Soundweb London y ofrece hasta 4 salidas digitales (2 pares estéreo) configurables como 2× AES/EBU, 1× AES/EBU + 1× S/PDIF o 2× S/PDIF. La entrada de reloj puede seleccionarse en modo alta impedancia o 75 Ω terminada, conmutable desde el software HiQnet London Architect, asegurando una distribución de audio digital estable y sin clics en instalaciones profesionales.

La tarjeta utiliza conectores Phoenix/Combicon extraíbles para un cableado rápido y seguro, e integra conversión de frecuencia de muestreo (SRC) de 8 kHz a 96 kHz, frecuencias de salida a 48/96 kHz, impedancia de salida de 110 Ω (AES/EBU) y 75 Ω (S/PDIF), y una latencia muy baja. Es compatible con una amplia gama de chasis Soundweb London, incluyendo BLU-800/805/806, BLU-320/325/326, BLU-160, BLU-120, BLU-80, BLU-32 y BLU-16, lo que facilita su integración en proyectos nuevos o existentes.

Características principales

• 4 salidas digitales (2 pares estéreo) configurables como: 2× AES/EBU, 1× AES/EBU + 1× S/PDIF o 2× S/PDIF.
• Entrada de Wordclock conmutable: alta impedancia o 75 Ω para sincronización externa fiable.
• Compatibilidad amplia con chasis Soundweb London BLU-800/805/806, BLU-320/325/326, BLU-160, BLU-120, BLU-80, BLU-32 y BLU-16.
• Conectividad profesional mediante Phoenix/Combicon extraíbles para audio y reloj.
• Frecuencias de muestreo de 48 o 96 kHz y SRC de 8–96 kHz para compatibilidad con múltiples fuentes/destinos.
• Impedancia de salida: 110 Ω (AES/EBU) y 75 Ω (S/PDIF) para adaptación correcta de línea.
• Baja latencia y THD+N < −140 dB (proceso digital) para una distribución transparente.
• Gestión desde software: selección de reloj activo y ajuste de modo desde HiQnet London Architect (también integrable en Audio Architect del ecosistema HARMAN).

Beneficios del producto

• Integración directa de tu sistema Soundweb London con equipos digitales (consolas, matrices, grabadores o conversores) por AES/EBU o S/PDIF.
• Sincronía sólida gracias a la entrada de Wordclock con terminación seleccionable, evitando artefactos y jitter.
• Flexibilidad de proyecto: múltiples combinaciones de formato por pares estéreo para adaptarse a distintos destinos.
• Instalación ágil con conectores extraíbles y configuración por software, reduciendo tiempos de puesta en marcha.

Casos de uso

• Envío de mezcla principal o feeds a consolas/broadcast por AES/EBU.
• Distribución de audio a reproductores/monitores digitales por S/PDIF.
• Integración de sistemas híbridos analógico-digital con reloj maestro externo.

Preguntas frecuentes

• ¿Cuántos canales entrega la tarjeta? Hasta 4 canales digitales (2 pares estéreo) configurables como AES/EBU y/o S/PDIF.
• ¿Cómo se selecciona la fuente de reloj? Desde el software (HiQnet London Architect), pudiendo elegir entre entrada de reloj en alta impedancia o terminada a 75 Ω.
• ¿Con qué chasis BLU es compatible? Con BLU-800/805/806, BLU-320/325/326, BLU-160, BLU-120, BLU-80, BLU-32 y BLU-16.

Descripción para proyectos

Tarjeta de salida digital BSS Digital Output Card para chasis Soundweb London. 4 salidas digitales (2 pares estéreo) con formatos AES/EBU y S/PDIF, entrada de Wordclock seleccionable (alta impedancia/75 Ω). Conectores Phoenix/Combicon. Fs de salida: 48/96 kHz; SRC 8–96 kHz; THD+N < −140 dB; Impedancia de salida: 110 Ω (AES/EBU), 75 Ω (S/PDIF). Configuración y selección de reloj activo desde HiQnet London Architect.
