BSS DIGITAL-INPUT-CARD - Tarjeta de entrada digital AES/EBU y S/PDIF para Soundweb London

BSS DIGITAL-INPUT-CARD - Tarjeta de entrada digital AES/EBU y S/PDIF para Soundweb London

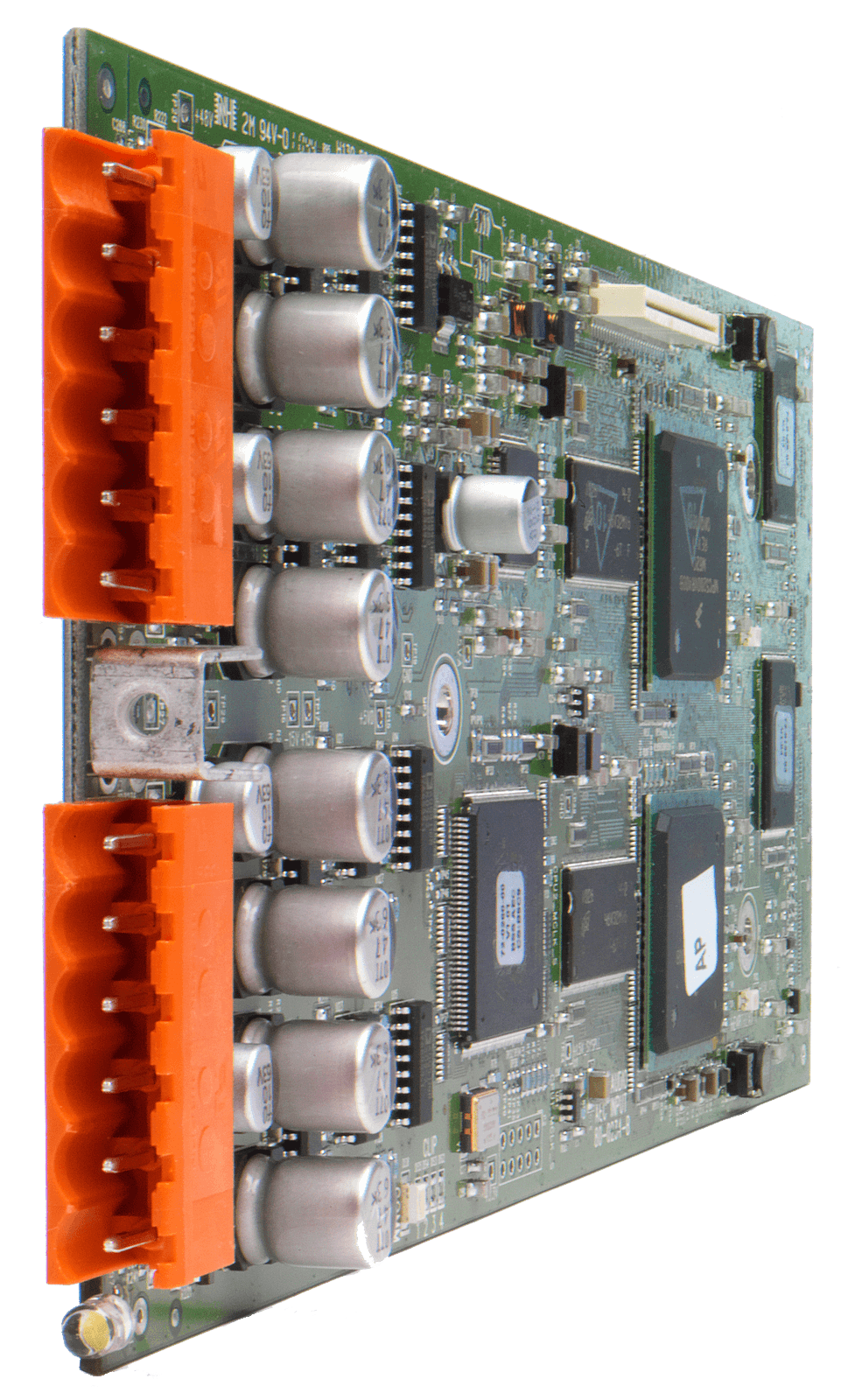

La BSS Digital Input Card es una tarjeta de entrada digital para chasis Soundweb London que añade 4 entradas digitales (dos pares estéreo) con soporte para AES/EBU y S/PDIF. Se instala en cualquiera de las ranuras de expansión de los procesadores modulares y permite recibir audio digital de forma fiable, con conversión de frecuencia de muestreo (SRC) de 8–96 kHz y operación a 48/96 kHz. Emplea conectores extraíbles Phoenix/Combicon y ofrece impedancias adecuadas por formato: 110 Ω (AES/EBU) y 75 Ω (S/PDIF). La configuración de modos y ruteo se realiza desde HiQnet London Architect (compatible con Audio Architect) con flujo de trabajo por arrastrar y soltar.

La tarjeta puede configurarse por pares estéreo como 2× AES/EBU, 1× AES/EBU + 1× S/PDIF o 2× S/PDIF. Dispone de dos conectores: el Conector 1 admite AES/EBU para los canales 1–2 y 3–4, mientras que el Conector 2 ofrece S/PDIF para los canales 1–2 y 3–4. Es compatible con una amplia gama de chasis: BLU-800/805/806, BLU-320/325/326, BLU-160, BLU-120, BLU-80, BLU-32 y BLU-16, facilitando su integración tanto en sistemas existentes como en nuevas instalaciones.

Características principales

• 4 entradas digitales (dos pares estéreo) con AES/EBU y S/PDIF.
• Modos configurables por pares: 2× AES/EBU; 1× AES/EBU + 1× S/PDIF; 2× S/PDIF.
• Conectividad profesional mediante Phoenix/Combicon extraíbles.
• Frecuencia de muestreo de 48 o 96 kHz y SRC 8–96 kHz para compatibilidad con múltiples fuentes.
• Impedancia de entrada: 110 Ω (AES/EBU) y 75 Ω (S/PDIF).
• Baja distorsión: THD+N < −140 dB (proceso digital) y latencia muy baja.
• Compatibilidad amplia con chasis Soundweb London BLU-800/805/806, BLU-320/325/326, BLU-160, BLU-120, BLU-80, BLU-32 y BLU-16.
• Configuración por software en HiQnet London Architect / Audio Architect.

Beneficios del producto

• Integración directa con equipos digitales (consolas, matrices, interfaces, reproductores) por AES/EBU o S/PDIF.
• Sincronización y compatibilidad aseguradas gracias al SRC 8–96 kHz y operación a 48/96 kHz.
• Instalación ágil con conectores extraíbles y configuración por arrastrar y soltar.
• Flexibilidad de diseño al poder combinar formatos por pares estéreo según el destino.

Casos de uso

• Ingreso de fuentes digitales estéreo (reproductores, receptores, convertidores, consolas) a la matriz Soundweb London.
• Interconexión de sistemas broadcast/instalación manteniendo la señal en dominio digital.
• Proyectos híbridos analógico–digital con múltiples estándares de entrada.

Preguntas frecuentes

• ¿Cuántos canales ofrece? 4 entradas digitales (dos pares estéreo) configurables como AES/EBU y/o S/PDIF.
• ¿Se puede mezclar AES/EBU y S/PDIF? Sí. Por pares estéreo puedes elegir 2× AES/EBU, 1× AES/EBU + 1× S/PDIF o 2× S/PDIF.
• ¿Qué chasis son compatibles? BLU-800/805/806, BLU-320/325/326, BLU-160, BLU-120, BLU-80, BLU-32 y BLU-16.
• ¿Cuáles son las frecuencias de muestreo y la SRC? Funcionamiento a 48/96 kHz con conversión 8–96 kHz.
• ¿Qué impedancias utiliza? 110 Ω para AES/EBU y 75 Ω para S/PDIF.

Descripción para proyectos

Tarjeta de entrada digital BSS Digital Input Card para chasis Soundweb London. 4 entradas (dos pares estéreo) en formatos AES/EBU y S/PDIF, modos: 2× AES/EBU; 1× AES/EBU + 1× S/PDIF; 2× S/PDIF. Conectores Phoenix/Combicon. Fs: 48/96 kHz; SRC: 8–96 kHz; Impedancia de entrada: 110 Ω (AES/EBU) y 75 Ω (S/PDIF); THD+N < −140 dB; latencia: 3/Fso + (56,581/Fsi) + (55,658/Fso). Configuración en HiQnet London Architect/Audio Architect.
