BSS BLU-GPX - Expansor de E/S de propósito general con PoE y relés (EN 54-16)

BSS BLU-GPX - Expansor de E/S de propósito general con PoE y relés (EN 54-16)

El BSS BLU-GPX es un expansor de GPIO en red para la plataforma Soundweb London que añade, de forma rentable, entradas de control (GPI), salidas lógicas (GPO) y salidas de relé a instalaciones que necesitan más capacidad de control e interfaz analógica. Integra la misma paleta de Objetos Lógicos que el resto de dispositivos de la familia y ofrece dos puertos Ethernet con PoE para comunicaciones, control, monitorización y alimentación primaria, además de alimentación secundaria de 12 V CC para respaldo. Incorpora RS-232, función Locate bidireccional y es conforme a EN 54-16 para aplicaciones de seguridad humana.

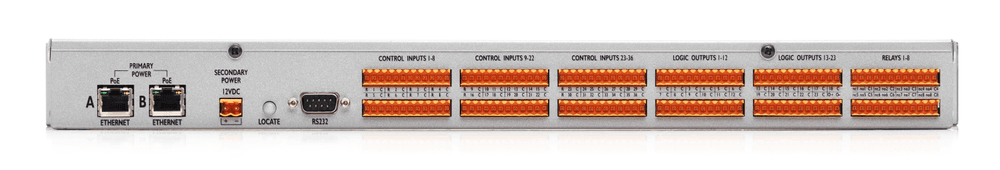

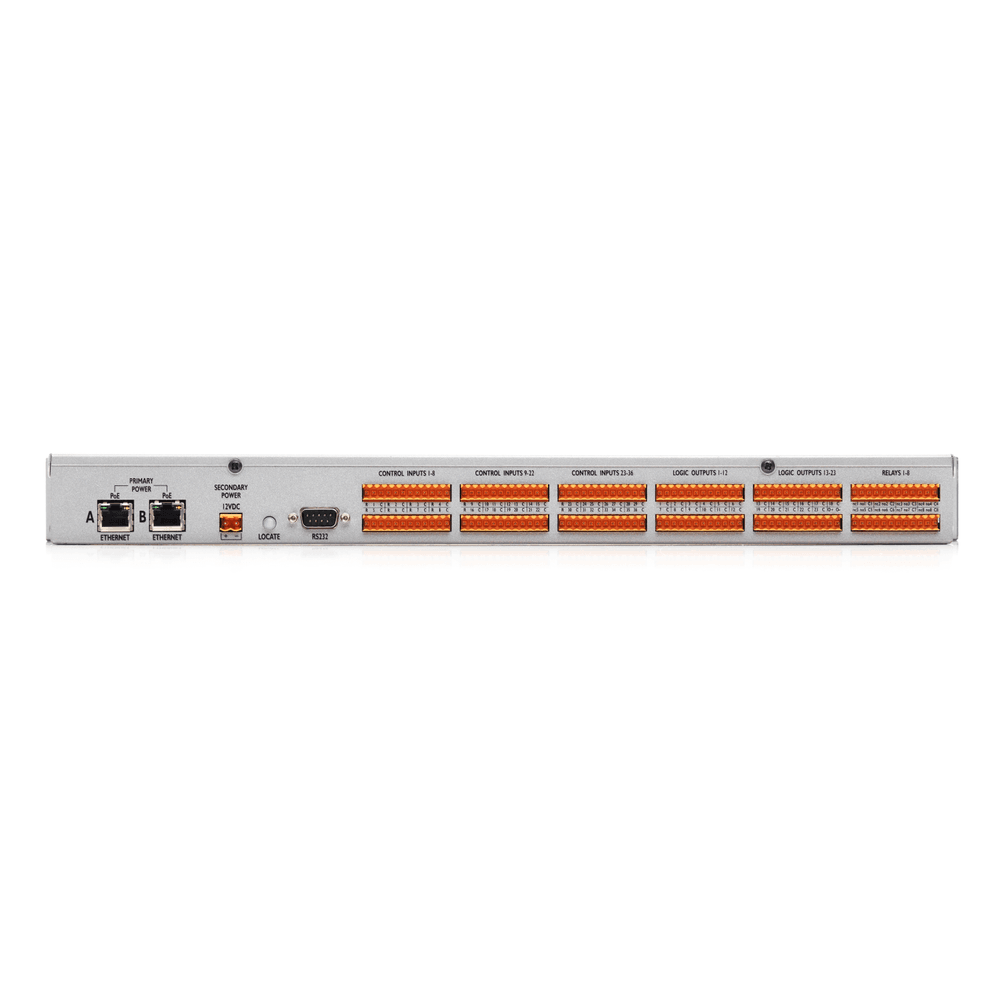

Para un cableado ágil y ordenado, el BLU-GPX proporciona 36 GPI, 23 GPO, 8 relés con contactos NA/NC, 47 conexiones Common (tierra) que simplifican el tendido, y 12 conexiones de referencia para operar en modo de 3 hilos. El modo 2 o 3 hilos puede definirse por banco de entradas, lo que permite combinar potenciómetros, escaleras de resistencias y contactos secos en un mismo equipo. En el frontal, un banco de 48 LED multicolor, una LCD 80×16 y un zumbador piezoeléctrico de 4 kHz son totalmente programables para señalización y estados del sistema.

Características principales

• 36 entradas de control (GPI) para contactos, potenciómetros o escaleras resistivas.
• 23 salidas lógicas (GPO) de 0/+5 V para pilotaje de indicadores y lógicas externas.
• 8 salidas de relé aisladas con terminales NA/NC/COM, listas para control de circuitos.
• 47 conexiones Common y 12 referencias para modo 3 hilos; modo 2/3 hilos configurable por banco.
• 2 puertos Ethernet con PoE (IEEE 802.3af) para alimentación primaria, control/monitorización y comunicaciones redundantes.
• Entrada 12 V CC (19 W) para alimentación secundaria de respaldo.
• Puerto RS-232 para compatibilidad con dispositivos y sistemas serie.

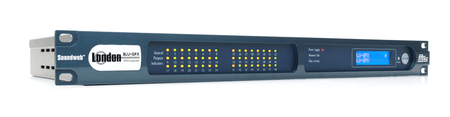

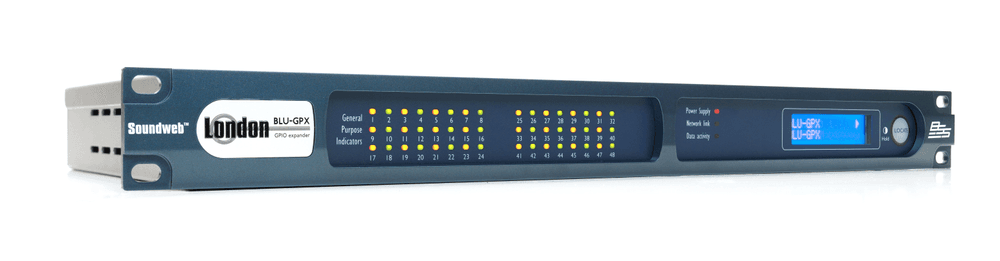

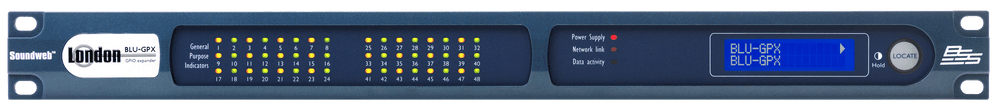

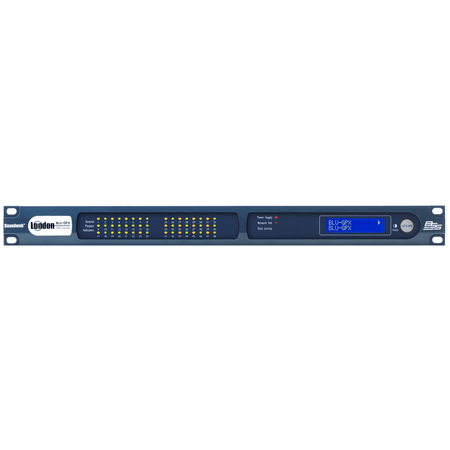

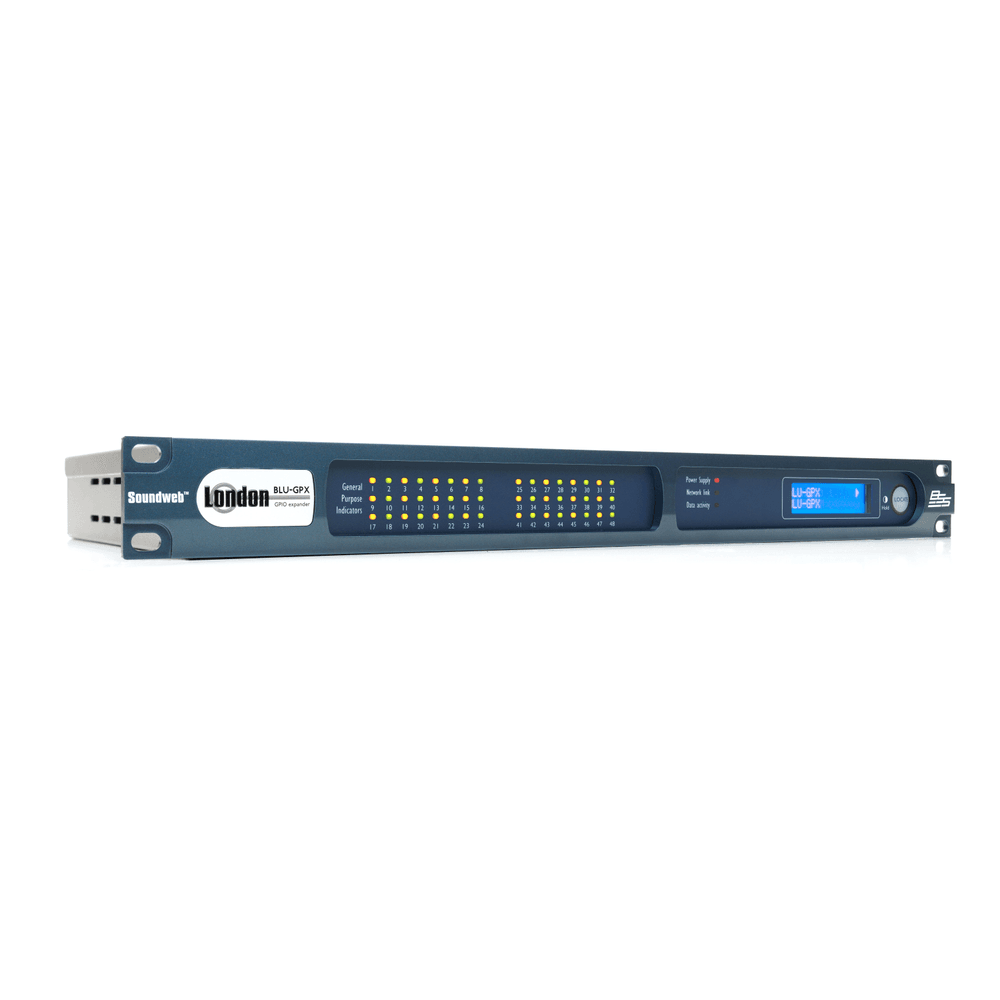

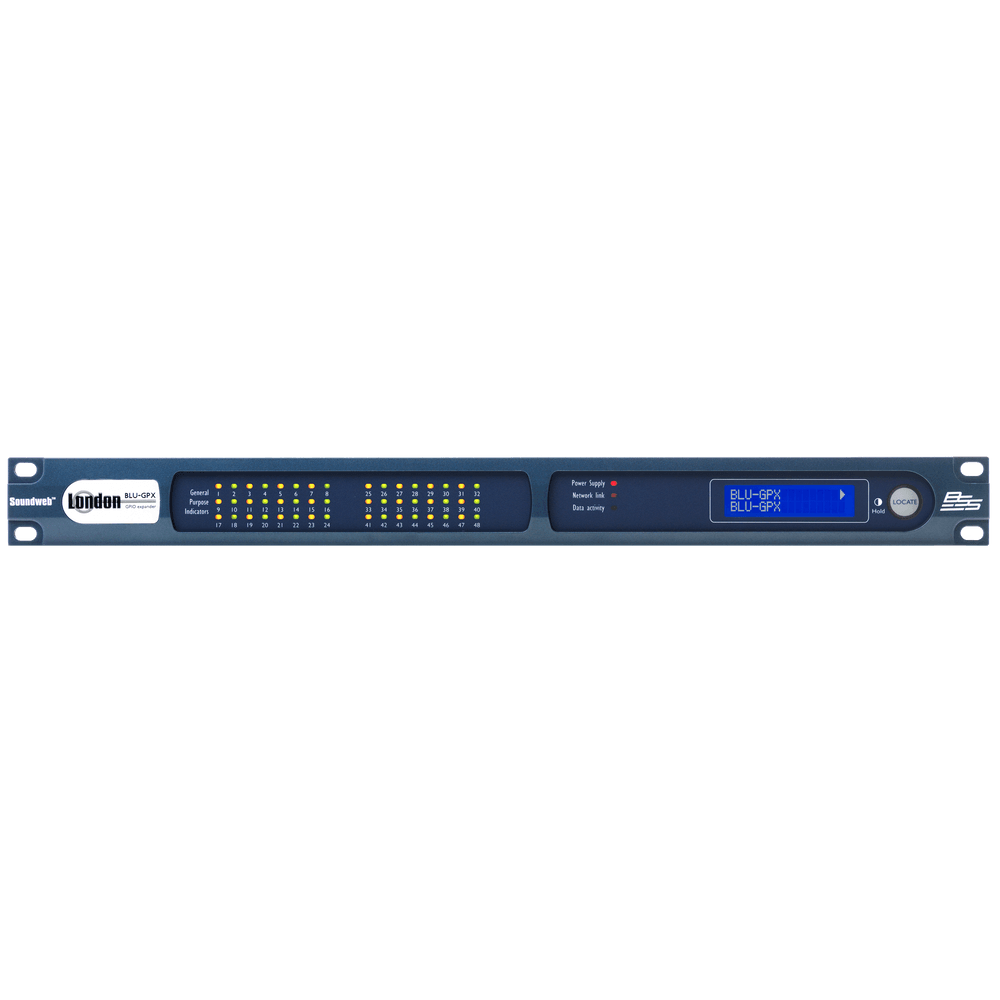

• Panel frontal con 48 LED multicolor, LCD 80×16, zumbador 4 kHz y botón Locate.
• Conforme EN 54-16 para aplicaciones de alarma por voz y seguridad humana.

Beneficios del producto

• Escalabilidad de control sin añadir DSP: expande entradas/salidas lógicas y relés allí donde se necesiten.
• Cableado simplificado gracias a las múltiples conexiones Common y referencias dedicadas.
• Alta disponibilidad: PoE primario con respaldo 12 V CC y comunicaciones redundantes.
• Señalización clara en el propio equipo mediante LEDs, LCD y avisos acústicos programables.
• Integración fluida en HiQnet London Architect/Audio Architect con lógica avanzada y drag-and-drop.

Casos de uso

• Integración de controles de sala (pulsadores, selectores, potenciómetros) en sistemas BSS Soundweb London.
• Automatización de estados (aperturas/cierres de relés) para avisos, paneles, luces de ocupación o corte de audio.
• Proyectos con requisitos EN 54-16 que precisan I/O de propósito general y señalización local.

Preguntas frecuentes

• ¿Cuál es el alcance del cable de red? Hasta 100 m por tramo Ethernet con cable Cat5 entre equipo y switch.
• ¿Qué niveles maneja la GPI/GPO? Entradas: 0–4,5 V (4,7 kΩ a +5 V en 2 hilos; >1 MΩ en 3 hilos). Salidas lógicas: 0/+5 V, 10 mA fuente / 60 mA sumidero.
• ¿Los relés están integrados? Sí, 8 relés aislados con bornes NA/NC/COM reducen la necesidad de relés externos.

Descripción para proyectos

Expansor de E/S BSS BLU-GPX. 36 GPI, 23 GPO, 8 relés NA/NC, 47 Common, 12 referencias; modo 2/3 hilos configurable por banco. 2× Ethernet PoE (control/monitorización/alimentación primaria y comunicaciones redundantes), 12 V CC secundaria, RS-232. Panel frontal con 48 LED multicolor, LCD 80×16, zumbador 4 kHz y Locate. Red: RJ-45 y DB-9; alcance Ethernet 100 m. Dimensiones 45 × 483 × 197 mm; peso 1,34 kg; temperatura de operación 5–40 °C. EN 54-16.
