El BSS BLU-DAN —actualmente denominado BLU-DA— es un bridge Dante/AES67 ↔ BLU link que permite “agregar” conectividad Dante/AES67 a uno o varios dispositivos de la familia Soundweb London. Gestiona hasta 64×64 canales a 48 kHz (o 32×32 a 96 kHz) y ofrece puertos Dante Primario/Secundario para redundancia o funcionamiento en modo switched. La parte BLU link proporciona un bus digital de 256 canales (128 a 96 kHz) de baja latencia y tolerante a fallos, con tramos de hasta 100 m por Cat5e. El control se realiza desde HiQnet Audio Architect a través de un puerto Ethernet dedicado, con Locate bidireccional, RS-232 y clara indicación LED en panel frontal.

El BLU-DA incorpora soporte de Dante 4.0 para integración con Dante Domain Manager, cumpliendo los requisitos de seguridad y segmentación de redes actuales. Su chasis de 1U medio rack se suministra con orejas de rack y herrajes, y está pensado para instalaciones críticas: es compatible con AES67 y conforme con EN 54-16 para aplicaciones de seguridad humana.

Características principales

• Dante/AES67 64×64 @ 48 kHz o 32×32 @ 96 kHz, con puertos Primario y Secundario (redundante o switched).
• BLU link: bus digital de 256 canales @ 48 kHz / 128 @ 96 kHz, baja latencia, hasta 60 nodos y 100 m entre dispositivos.

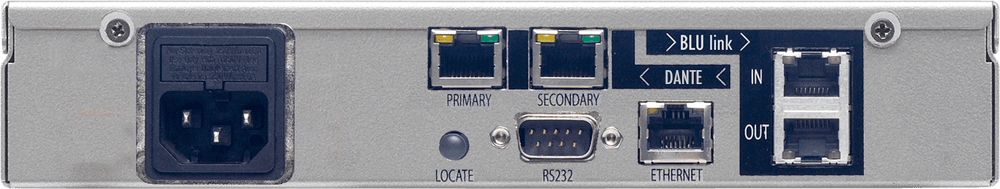

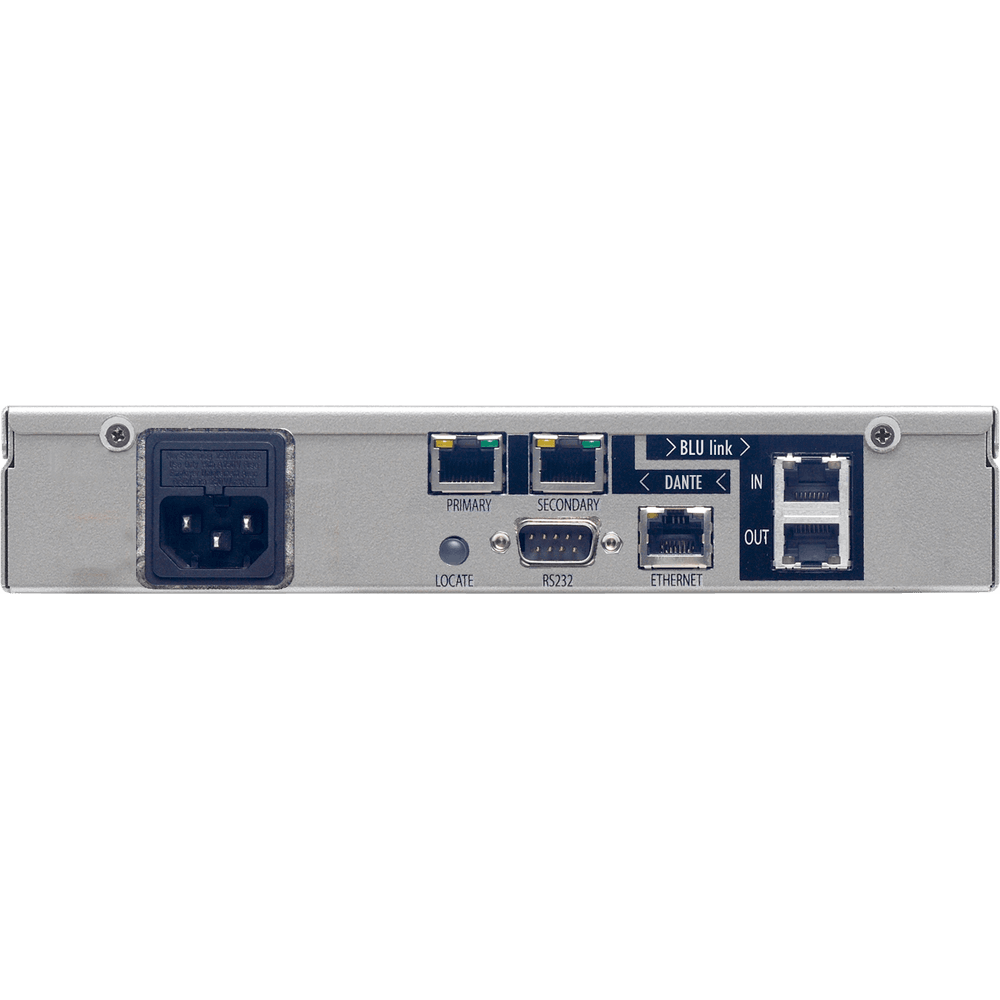

• Puerto Ethernet de control independiente (HiQnet), más RS-232 para integración de terceros.

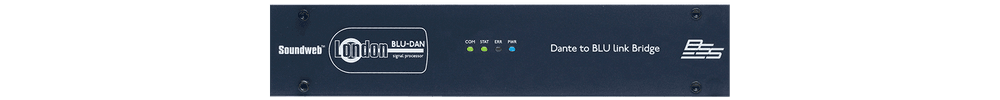

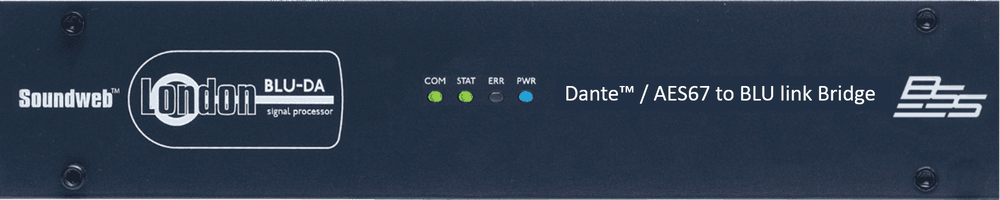

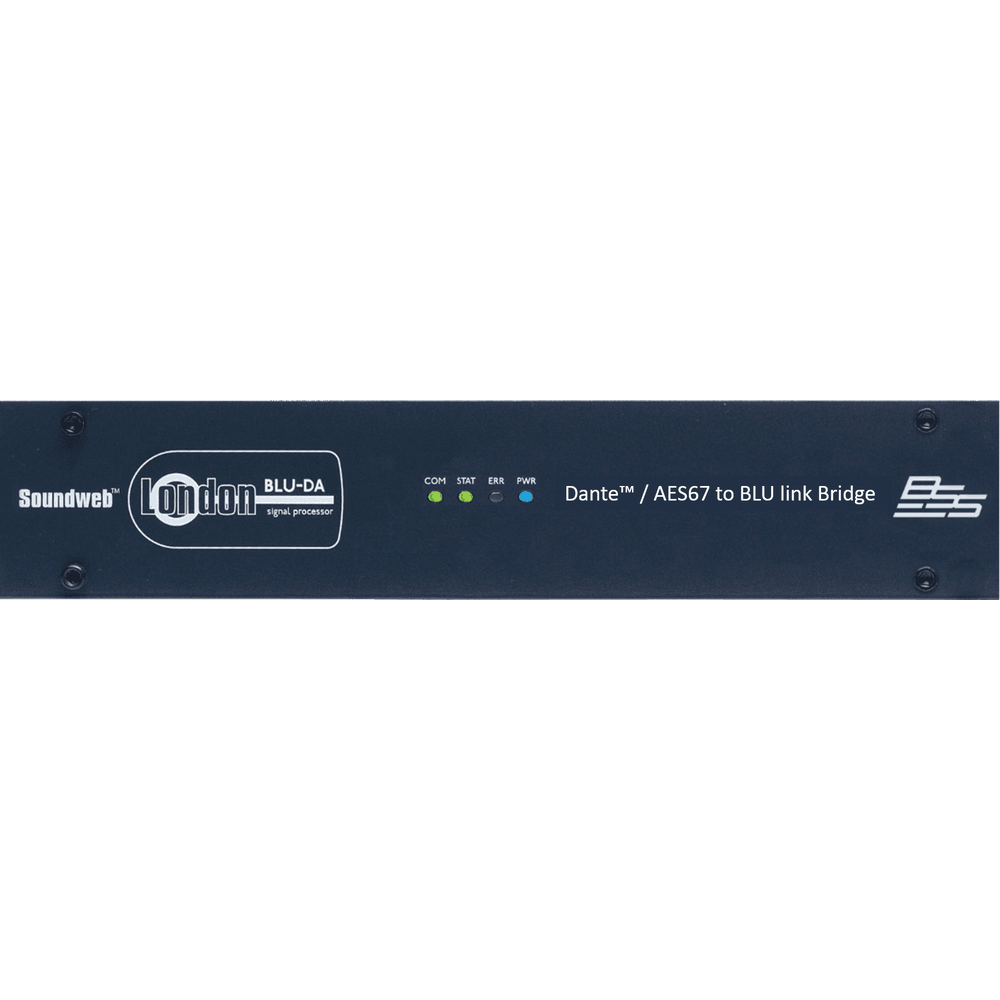

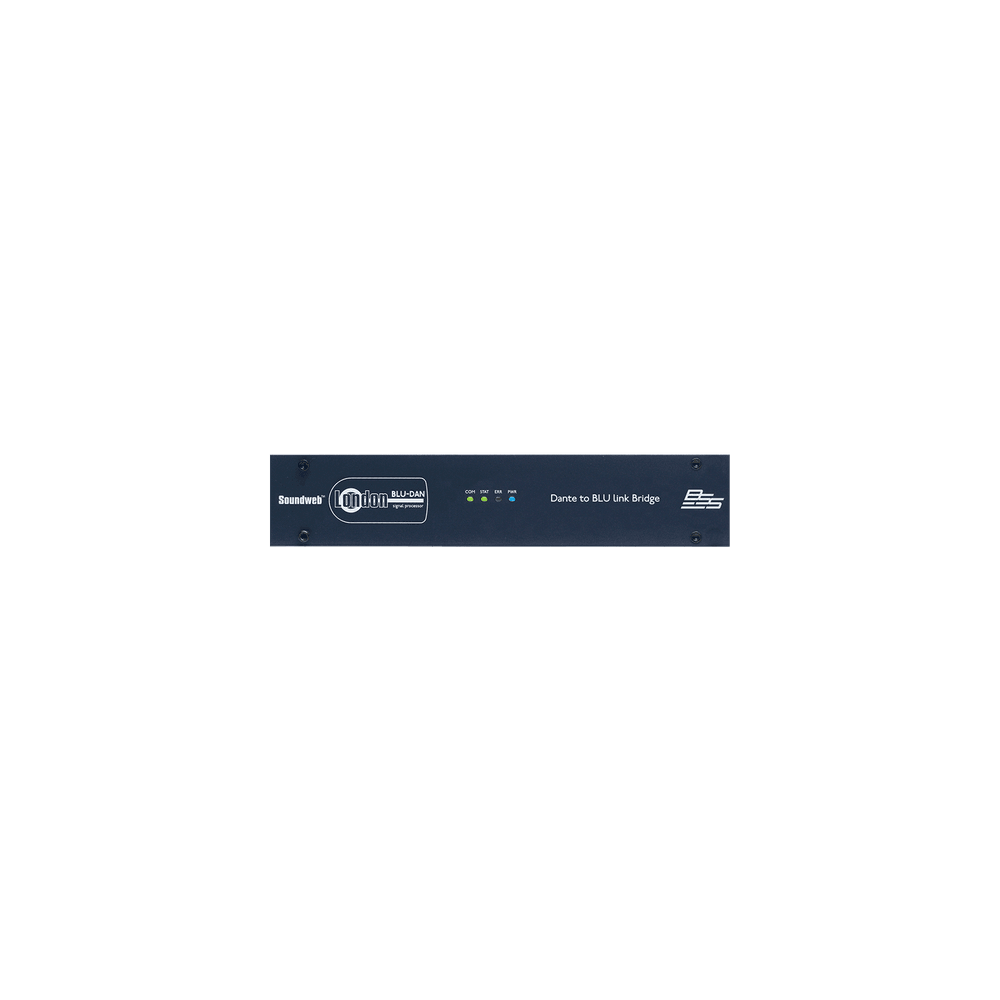

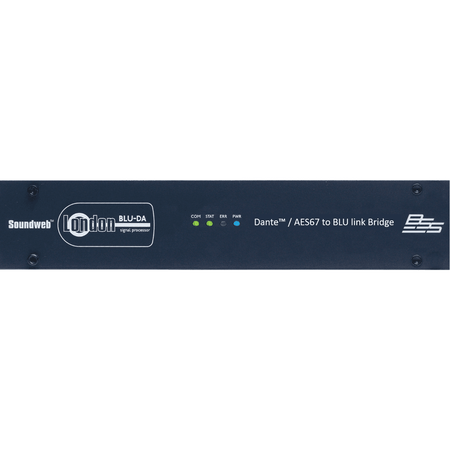

• Locate bidireccional y LEDs de estado COM/STAT/ERR/PWR para diagnóstico inmediato.
• Soporte DDM (Dante Domain Manager) mediante firmware Dante 4.x; AES67 a 48 kHz a través de los puertos Dante.
• Chasis 1U medio rack con orejas incluidas; instalación sencilla en bastidor.

Beneficios del producto

• Interoperabilidad total: lleva el audio de redes Dante/AES67 al ecosistema BLU link sin convertidores analógicos.
• Resiliencia de red: Dante primario/secundario y anillo BLU link tolerante a fallos.
• Operación y mantenimiento ágiles: puerto de control dedicado, Locate y telemetría clara por LEDs.
• Preparado para proyectos críticos: EN 54-16, soporte DDM y compatibilidad AES67.

Casos de uso

• Integrar micrófonos/salas Dante con matrices y expansores Soundweb London a través de BLU link.
• Conectar amplificación con BLU link a una red Dante/AES67 existente.
• Proyectos de megafonía/evacuación que requieran cumplimiento EN 54-16.

Preguntas frecuentes

• ¿Cuántos canales maneja? Hasta 64×64 a 48 kHz o 32×32 a 96 kHz por Dante/AES67.
• ¿AES67 funciona a 96 kHz? No; la transmisión AES67 en BLU-DA se realiza a 48 kHz.
• ¿Cómo es la redundancia? Dos puertos Dante (Primario/Secundario) configurables en redundant o switched; BLU link admite anillo tolerante a fallos.
• ¿Se configura con Audio Architect? Sí, diseño por drag-and-drop, control y monitorización vía HiQnet.

Descripción para proyectos

Puente BSS BLU-DA (BLU-DAN). Dante/AES67: 64×64 @ 48 kHz (32×32 @ 96 kHz); puertos Primario/Secundario (redundante/switched); AES67 a 48 kHz. BLU link 256 ch @ 48 kHz / 128 @ 96 kHz, hasta 100 m por tramo, máx. 60 nodos. Ethernet de control independiente (HiQnet) y RS-232; Locate y LEDs COM/STAT/ERR/PWR. Chasis 1U medio rack; 100–240 V CA, <55 VA. EN 54-16; soporte Dante Domain Manager.
