BSS BLU-CARD-OUT - Tarjeta de salida analógica de 4 canales para Soundweb London

BSS BLU-CARD-OUT - Tarjeta de salida analógica de 4 canales para Soundweb London

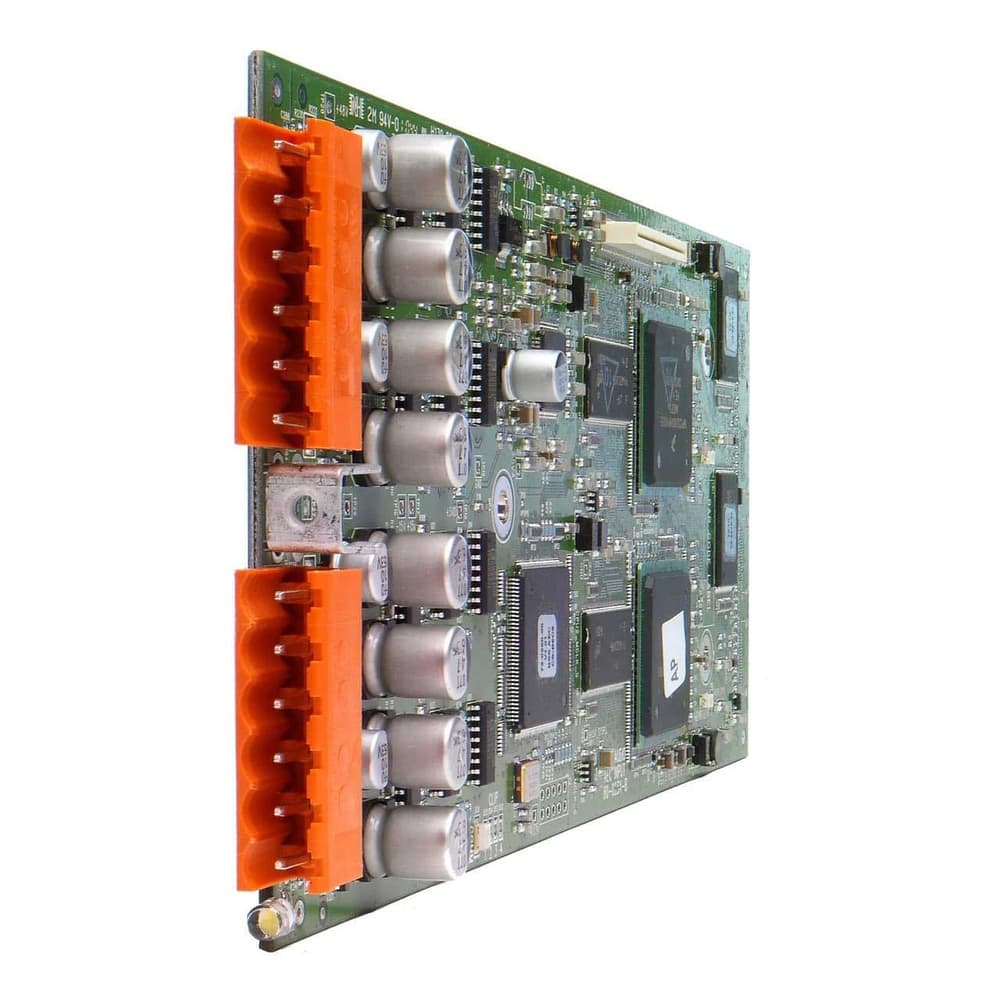

La BSS BLU-CARD-OUT es la tarjeta de salida analógica oficial para chasis Soundweb London. Añade 4 salidas de línea electrónicamente balanceadas (en dos conectores Phoenix/Combicon) para enviar audio analógico desde tu procesador hacia etapas, matrices externas o zonas de distribución. Es compatible con los chasis modulares más extendidos, incluidos BLU-800/805/806, BLU-320/325/326, BLU-160, BLU-120, BLU-80, BLU-32 y BLU-16, lo que facilita la ampliación de salidas en sistemas nuevos o existentes.

Entregando hasta +19 dBu por canal con THD < 0,01 % (20 Hz–20 kHz @ +10 dBu) y rango dinámico típico de 108 dB (no ponderado), la BLU-CARD-OUT ofrece calidad profesional en entornos de instalación exigentes. Cada conector dispone de pines S / + / − con cableado claro para operación balanceada o no balanceada, simplificando tanto la puesta en marcha como el mantenimiento.

Características principales

• 4 salidas analógicas de línea (en dos conectores Phoenix/Combicon).
• Nivel máximo de salida: +19 dBu.
• Impedancia de salida: 40 Ω balanceada / 20 Ω no balanceada.
• Respuesta en frecuencia: 20 Hz–20 kHz (+0,5/−1 dB).
• THD: < 0,01 % (20 Hz–20 kHz @ +10 dBu).
• Rango dinámico (típ.): 108 dB (22 Hz–22 kHz, no ponderado).
• Latencia D/A: 28/Fs (0,58 ms @ 48 kHz; 0,29 ms @ 96 kHz).
• Compatibilidad de chasis: BLU-800/805/806, BLU-320/325/326, BLU-160, BLU-120, BLU-80, BLU-32 y BLU-16.
• Conexión: borneros extraíbles con pines S, +, − por canal (balanceado/no balanceado).

Beneficios del producto

• Ampliación inmediata de salidas analógicas en chasis Soundweb London existentes.
• Audio de alta fidelidad con bajo nivel de distorsión y amplio rango dinámico.
• Instalación profesional mediante conectores extraíbles y pinout claro (S / + / −).
• Compatibilidad amplia con la gama BLU, ideal para crecer sin reemplazar hardware.

Casos de uso

• Distribución a etapas de potencia y sistemas de altavoces por zonas.
• Envío de mezclas a matrices externas, sistemas de grabación o monitores de sala.
• Integraciones AV fijas que requieren más salidas de línea manteniendo el chasis actual.

Preguntas frecuentes

• ¿Cuántos canales añade? 4 salidas de línea por tarjeta.
• ¿Cómo se cablea cada canal? En los borneros S (malla), + (caliente) y − (frío); admite conexión balanceada o no balanceada.
• ¿Qué chasis aceptan la tarjeta? Toda la familia modular BLU (BLU-800/805/806, BLU-320/325/326, BLU-160, BLU-120, BLU-80, BLU-32 y BLU-16).

Descripción para proyectos

Tarjeta de salida analógica BSS BLU-CARD-OUT para chasis Soundweb London. 4 canales de línea en conectores Phoenix/Combicon (pines S, +, −); +19 dBu máx.; 40 Ω balanceado / 20 Ω no balanceado; 20 Hz–20 kHz (+0,5/−1 dB); THD < 0,01 % (20 Hz–20 kHz @ +10 dBu); DR 108 dB (22 Hz–22 kHz, no ponderado); D/A 28/Fs (0,58 ms @ 48 kHz). Compatible con BLU-800/805/806, BLU-320/325/326, BLU-160, BLU-120, BLU-80, BLU-32, BLU-16.
