BSS BLU-BIB - Expansor de entradas analógicas 8 canales con BLU link

BSS BLU-BIB - Expansor de entradas analógicas 8 canales con BLU link

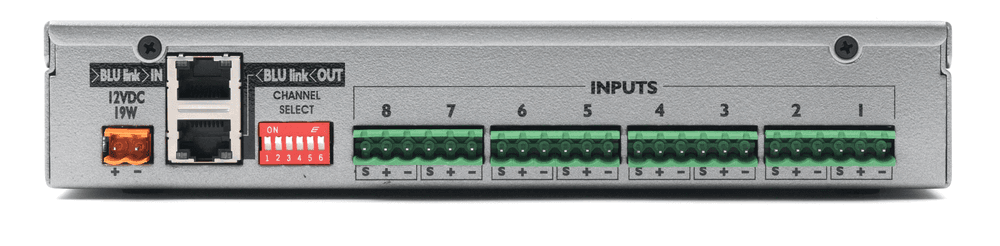

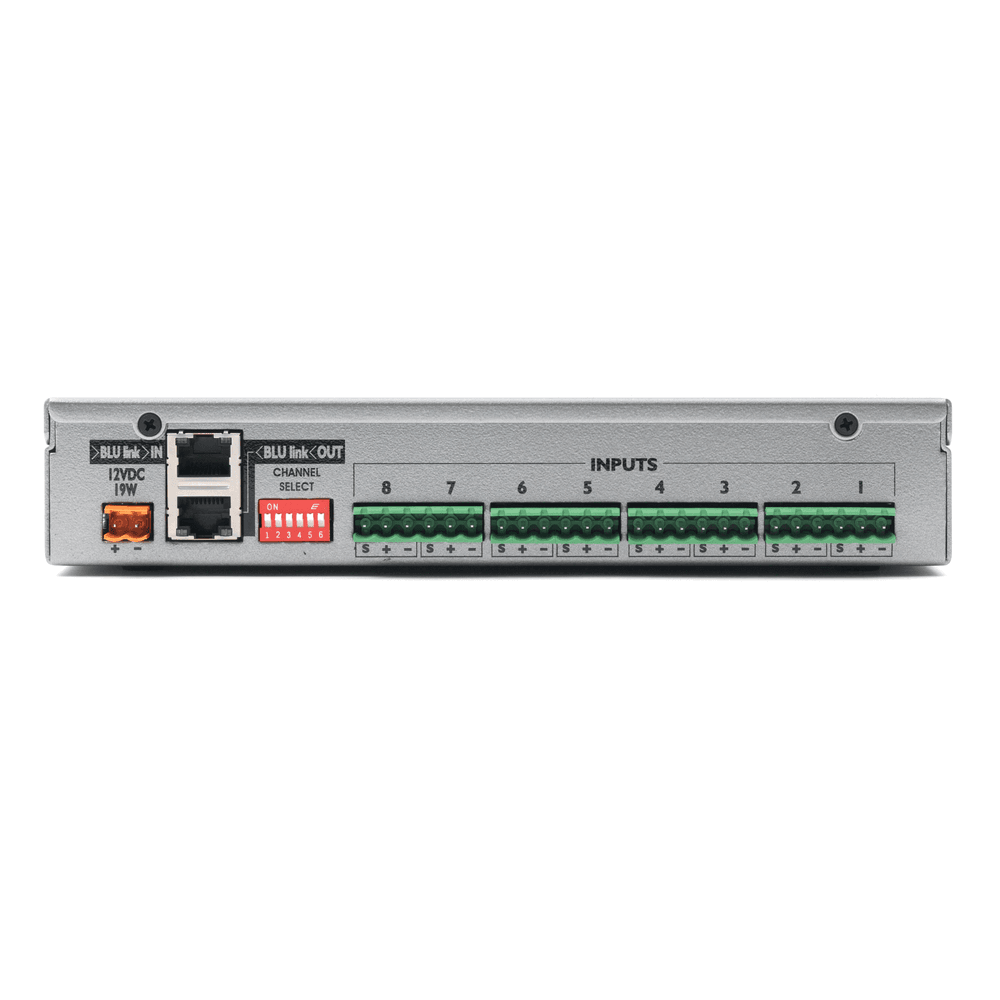

El BSS BLU-BIB (Break-In Box) es un expansor de entradas para la plataforma Soundweb London que añade 8 canales de audio analógico (mic/línea) al bus digital BLU link. Su diseño de media anchura de rack y el uso de Cat 5e permiten desplegar entradas cerca de la fuente y transportar el audio digital a la matriz o procesador sin pérdidas ni latencias apreciables, con tramos de hasta 100 m entre dispositivos y un anillo de hasta 60 nodos. La selección de rango de 8 canales dentro de los 256 canales del bus se realiza mediante interruptores DIP traseros; la unidad no requiere programación en Audio Architect, de modo que la puesta en marcha es muy rápida.

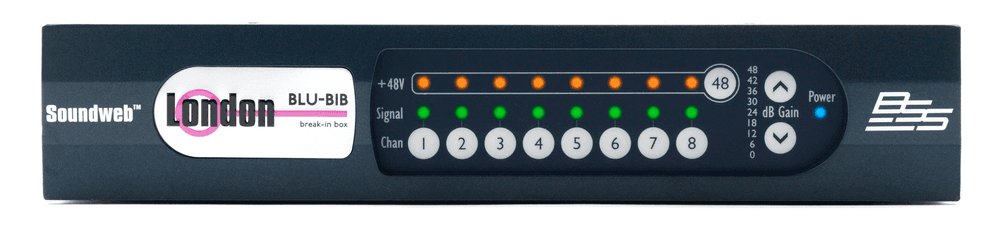

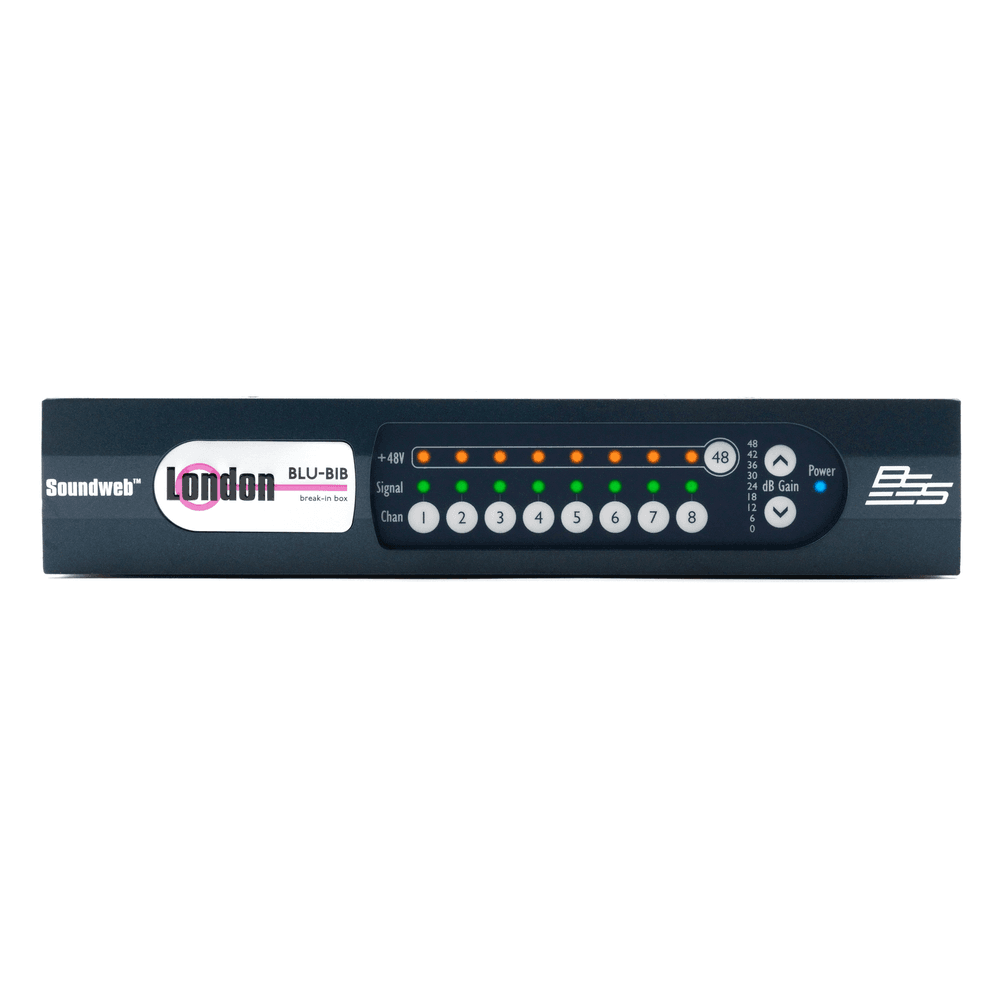

En el panel frontal se ajustan la ganancia (0 a +48 dB en pasos de 6 dB) y la alimentación phantom de 48 V por canal, con indicación LED clara de señal, clip, 48 V y ganancia aplicada. Para evitar manipulaciones, dispone de bloqueo y de un modo Sigiloso (“Stealth”) que apaga la iluminación (salvo Power) durante la operación. El BLU-BIB se alimenta con la fuente externa de 12 V CC incluida y puede montarse en pared, debajo de mesa o en rack 1U (con la bandeja opcional para dos equipos half-rack).

Características principales

• 8 entradas mic/línea electrónicamente balanceadas en conectores Phoenix/Combicon extraíbles.
• Ganancia por canal: 0 a +48 dB en pasos de 6 dB; phantom 48 V conmutable por canal.
• Asignación por DIP: elige cualquier bloque de 8 canales dentro de los 256 del bus BLU link.
• Indicadores frontales por canal: Señal, Clip, 48 V y barra de ganancia (0…48 dB); LEDs de Power.
• Modos de operación: Edición (ajuste de ganancia/phantom), Normal (bloqueo) y Sigiloso (sin LEDs).
• BLU link: bus digital 256 ch, baja latencia (11/Fs por salto; 4/Fs paso intermedio), hasta 100 m por tramo y 60 nodos.
• Instalación flexible: herrajes incluidos para pared/debajo mesa; opción de rack 1U con bandeja (para 1 o 2 unidades).
• Alimentación: 12 V CC mediante adaptador externo (incluido).

Beneficios del producto

• Despliegue rápido y seguro: sin programación; la selección de canales se hace con DIP y el frontal puede bloquearse.
• Calidad profesional: head-amps con phantom por canal y métricas claras para un ajuste preciso.
• Topología escalable: integra entradas donde las necesitas y las lleva por BLU link con baja latencia y alta tolerancia a fallos.
• Montaje versátil: media anchura de rack, pared o bajo mesa; opción de densidad 16 entradas en 1U usando dos unidades.

Casos de uso

• Salas de reuniones, auditorios y educación: captación local de microfonía y transporte digital a la matriz.
• Hospitality y retail: sumar entradas de música/ambientación en ubicaciones remotas del recinto.
• Centros de convenciones: crecimiento modular de entradas sin re-cableado analógico largo.

Preguntas frecuentes

• ¿Se configura en Audio Architect? No. La asignación de canales se hace solo con los DIP traseros.
• ¿Puedo apagar las luces del frontal? Sí, con el Modo Sigiloso (permanece encendido únicamente Power).
• ¿Distancia máxima entre equipos BLU link? 100 m por tramo Cat 5e; con conversores a fibra monomodo se alcanzan ≈10 km.

Descripción para proyectos

Expansor de entradas BSS BLU-BIB (half-rack). 8× entradas mic/línea electrónicamente balanceadas (Phoenix/Combicon); ganancia 0…+48 dB (pasos 6 dB) y phantom 48 V por canal, ajustables en el frontal. BLU link 256 ch (2× RJ45), 100 m máx. por tramo, hasta 60 nodos; latencia 11/Fs por salto, 4/Fs paso intermedio. LEDs por canal (Señal/Clip/48 V/ganancia). Modos: Edición, Normal, Sigiloso. Alimentación 12 V CC (adaptador incluido). Dimensiones 42 × 219 × 197 mm; peso 1,34 kg. A/D 37/Fs (0,77 ms @48 kHz).
