BSS BLU-120 - Expansor de E/S modular con BLU link (4 ranuras, 1U, EN 54-16)

BSS BLU-120 - Expansor de E/S modular con BLU link (4 ranuras, 1U, EN 54-16)

El BSS BLU-120 es un expansor de entradas/salidas de la plataforma Soundweb London que aporta E/S modulares y conectividad en red mediante el bus digital BLU link de 256 canales. Diseñado para integrarse en sistemas profesionales y aplicaciones de seguridad humana, el BLU-120 es compatible con EN 54-16 y se configura por HiQnet Audio Architect (también compatible con London Architect) con flujo de trabajo por arrastrar y soltar.

Dispone de cuatro ranuras para tarjetas (4 canales por tarjeta) que permiten combinar entradas analógicas (con phantom 48 V y ganancia por software), salidas analógicas, entradas/salidas digitales (AES/EBU y S/PDIF), entradas AEC y tarjeta híbrida telefónica. Al no incorporar DSP interno, actúa como chasis de E/S en red de alta fiabilidad con supervisión local desde su LCD frontal e indicadores LED por canal (Señal, Clip, Sync/48 V, tipo de tarjeta).

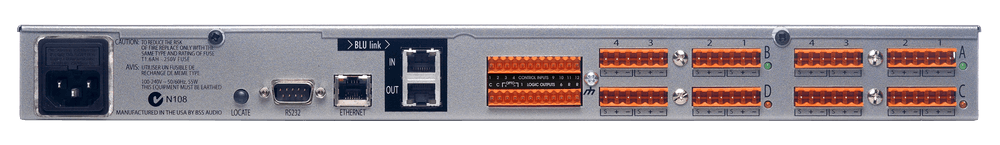

El bus BLU link opera con baja latencia y topología tolerante a fallos, admite hasta 60 nodos y tramos de 100 m entre dispositivos con cable Cat 5e; con conversores a fibra puede extenderse a >40 km. Para integración de control, el BLU-120 incluye 12 entradas de control (GPI) y 6 salidas lógicas (GPO), además de RS-232 y puerto Ethernet de gestión.

Características principales

• 4 ranuras para tarjetas de E/S (4 canales por tarjeta) con combinaciones analógicas, digitales, AEC e híbrido telefónico.
• BLU link de 256 canales, baja latencia y tolerante a fallos; hasta 60 nodos y 100 m por tramo Cat 5e.
• Entradas analógicas con phantom 48 V por canal y ganancia 0…+48 dB en pasos de 6 dB.
• Digital I/O (AES/EBU y S/PDIF) con 48/96 kHz y conversión de muestreo 8–96 kHz.

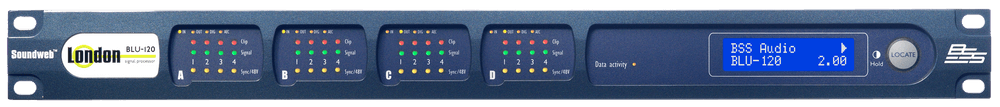

• LCD frontal con información de dispositivo (nombre, tipo, firmware, hora, IP, máscara) e indicadores LED por canal.
• GPIO para integración: 12× GPI + 6× GPO, salida watchdog y salida optoaislada.
• EN 54-16 para aplicaciones de seguridad humana; chasis 19”/1U.

Beneficios del producto

• Flexibilidad total de E/S: combine las tarjetas que necesite hoy y amplíe mañana sin cambiar el chasis.
• Interconexión fiable: transporte multicanal por BLU link con latencia muy baja y topología resiliente.
• Diseño y mantenimiento sencillos: configuración drag-and-drop, diagnóstico desde el frontal y función Locate bidireccional.
• Integración profesional: GPIO, RS-232 y documentación Interface Kit para control de terceros.

Casos de uso

• Expansión de E/S en racks centrales para auditorios, centros de convenciones y edificios corporativos.
• Puntos de E/S distribuidos en instalaciones multizona con largas distancias (extensión por fibra).
• Sistemas de megafonía/evacuación y proyectos con requisitos EN 54-16.

Preguntas frecuentes

• ¿El BLU-120 tiene DSP interno? No; actúa como expansor de E/S (sin procesamiento de señal interno).
• ¿Qué tarjetas admite? Entrada analógica, salida analógica, entrada/salida digital (AES/EBU–S/PDIF), entrada AEC e híbrido telefónico (todas de 4 canales).
• ¿Distancias de red? 100 m entre dispositivos BLU link; con conversión a fibra, >40 km.
• ¿Se configura con Audio Architect? Sí; compatible con HiQnet Audio Architect (y London Architect).

Descripción para proyectos

Chasis de E/S en red BSS BLU-120 (19”/1U, 45 × 483 × 318 mm, 4,1 kg). 4 ranuras (4 canales/ranura) para tarjetas: entradas/salidas analógicas, I/O digital AES/EBU–S/PDIF, entradas AEC e híbrido telefónico. BLU link 256 ch, máx. 100 m entre dispositivos, hasta 60 nodos, latencia por nodo 4/Fs. Entradas analógicas: ganancia 0…+48 dB (6 dB pasos), phantom 48 V; A/D 38,7/Fs. Salidas analógicas: +19 dBu máx., THD <0,01 %, DR 108 dB; D/A 28/Fs. I/O digital 48/96 kHz con SRC 8–96 kHz. Control: Ethernet, RS-232, 12× GPI, 6× GPO. Alimentación 100–240 V CA, consumo <35 VA, <188 BTU/h. Cumplimiento EN 54-16.
