Briteq DS123-RDM - Divisor y amplificador DMX de 3 pines con aislamiento galvánico y soporte RDM

Briteq DS123-RDM - Divisor y amplificador DMX de 3 pines con aislamiento galvánico y soporte RDM

El Briteq DS123-RDM es un divisor y amplificador (splitter y booster) DMX altamente profesional, diseñado para solventar los problemas más comunes en las líneas de transmisión de señales de iluminación en escenarios y grandes montajes. Este dispositivo toma una única señal DMX de red o entrada y la divide en dos salidas completamente independientes y separadas de forma óptica. Gracias a su aislamiento galvánico completo entre todas las entradas y salidas, garantiza la máxima seguridad de los equipos conectados. De este modo, si ocurre un fallo, caída de tensión o cortocircuito en una de las líneas de salida, la otra línea continuará funcionando sin ningún tipo de interrupción ni degradación de la señal.

Además de su excelente función de división óptica, el Briteq DS123-RDM actúa como un amplificador de señal, regenerando los datos DMX para asegurar que la transmisión llegue con toda su intensidad a los dispositivos más alejados. Esta función de refuerzo hace que cualquier instalación de iluminación sea considerablemente más fiable y flexible a la hora de estructurar el cableado. Un aspecto crítico de este equipo es que es cien por cien compatible con el protocolo RDM (Remote Device Management), lo que permite mantener intacta la comunicación bidireccional indispensable para la configuración remota, direccionamiento y monitorización del estado de los focos y cabezas móviles modernas desde la consola de control.

Su ingeniería está pensada específicamente para las exigencias del sector profesional. Destaca por una construcción en chasis de metal extremadamente robusto, ideal para soportar los rigores diarios de las aplicaciones de alquiler (rental) y de las giras de espectáculos. A pesar de su resistencia, posee un tamaño muy compacto que facilita su ocultación en cualquier punto del escenario o en el interior del entramado de aluminio. Para facilitar su instalación en altura, cuenta con un punto de fijación integrado con rosca M10, permitiendo enroscar de forma directa y segura cualquier abrazadera o garra de truss estándar.

A nivel de conectividad energética y de datos, el equipo ha sido optimizado para agilizar los tiempos de montaje. Está especialmente adaptado para aprovechar las ventajas de los cables combinados que transportan corriente eléctrica y señal de datos de forma simultánea. Para ello, incorpora conectores Seetronic de 16 A de alta resistencia mecánicamente compatibles con el estándar PowerCON, asegurando una alimentación en bucle limpia y profesional a los equipos adyacentes.

Características principales

• División segura de señal: Toma 1 entrada DMX y la distribuye en 2 salidas ópticamente independientes.
• Aislamiento galvánico total: Separación eléctrica completa en todas las vías (entradas y salidas) para evitar problemas en cadena.
• Compatible con RDM: Soporta el flujo de comunicación bidireccional entre los equipos de iluminación y los controladores.
• Función Booster: Amplifica y regenera la señal de control para instalaciones complejas y tiradas de cable extensas.

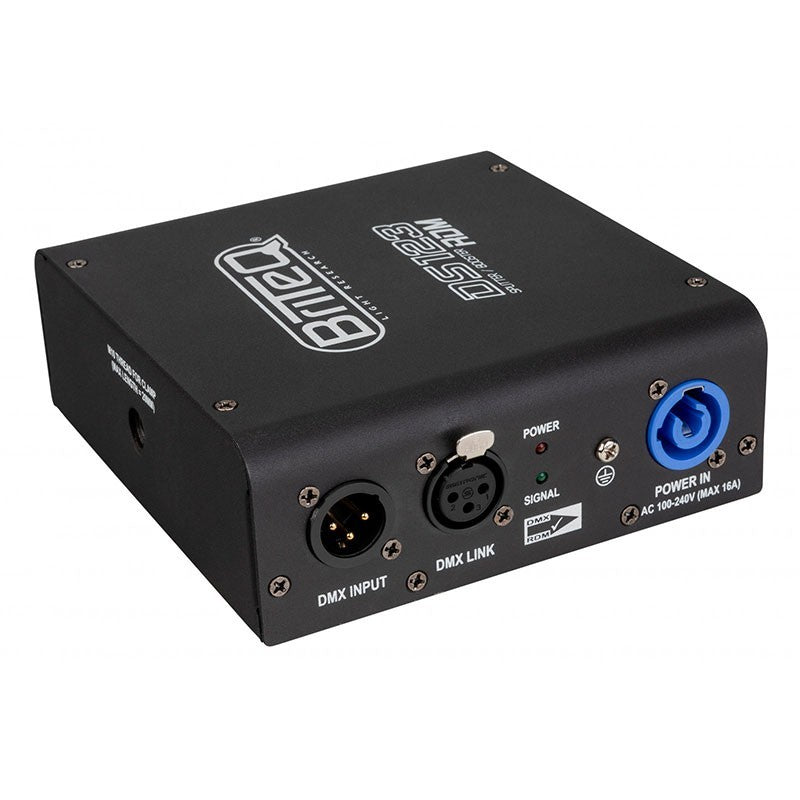

• Conectividad de entrada híbrida: Equipado con 1 entrada DMX de 3 pines, 1 salida link de paso (DMX pass-through) y conector de red Seetronic de 16 A (compatible con PowerCON).

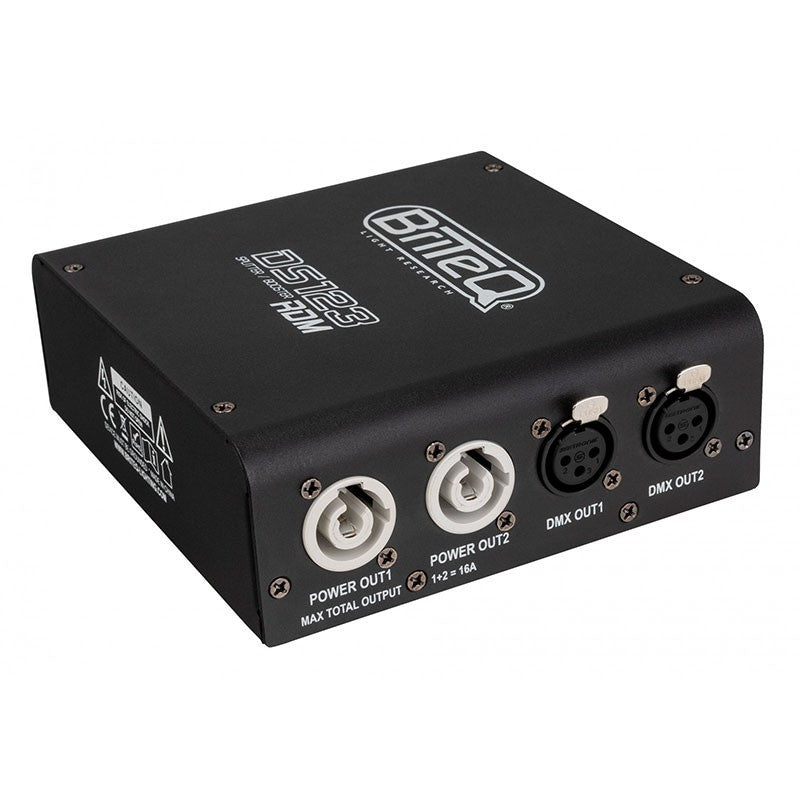

• Conectividad de salida eficiente: 2 salidas, cada una dotada de un conector DMX de 3 pines y una salida de alimentación Seetronic de 16 A (compatible con PowerCON).
• Monitorización visual: Cuenta con indicadores luminosos (LEDs) para comprobar de un vistazo la presencia de alimentación y el correcto flujo de la señal de datos.
• Preparado para truss: Integra una rosca métrica M10 en el chasis para el anclaje rápido de garras estándar (garra de montaje disponible por separado).
• Construcción profesional: Carcasa negra de alta durabilidad, diseñada para formatos de alquiler y montajes efímeros.

Beneficios para el profesional de la iluminación

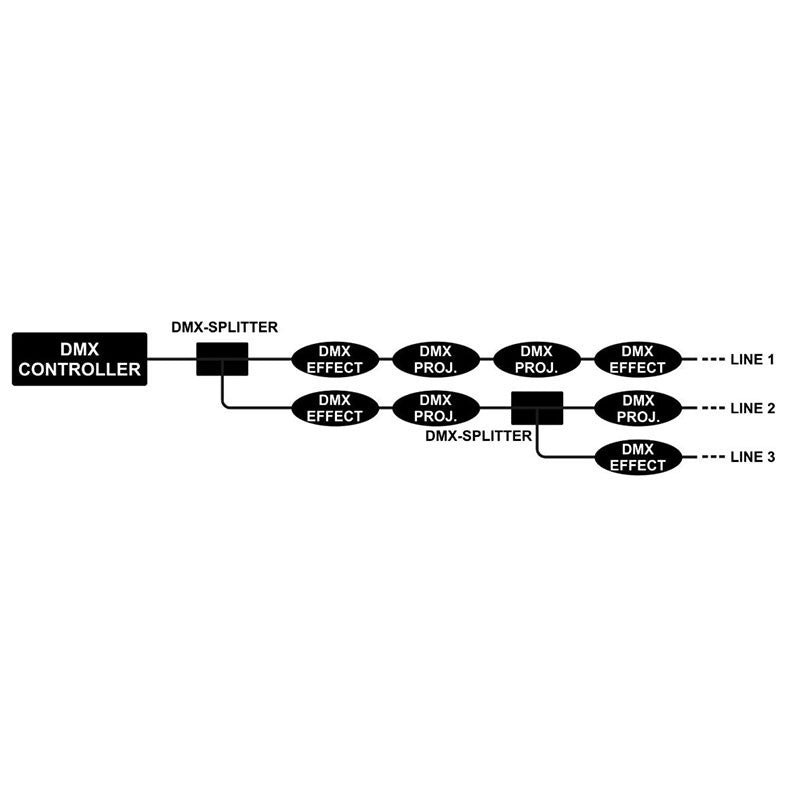

Integrar el Briteq DS123-RDM en una red de control DMX se traduce en una fiabilidad técnica absoluta durante cualquier evento en directo. Al dividir físicamente y aislar cada rama del universo DMX, previene que un único dispositivo defectuoso o un cable en mal estado comprometan el resto de la iluminación, acotando el posible fallo a un solo sector del escenario. Su capacidad para trabajar nativamente con RDM ahorra horas de trabajo en escaleras o elevadores, puesto que permite modificar direcciones y parámetros de los focos desde la propia mesa de luces. Asimismo, sus conectores de alimentación con posibilidad de enlace reducen significativamente el volumen de cableado paralelo, lo que resulta en instalaciones más limpias, ordenadas y seguras.

Casos de uso

• Empresas de alquiler de equipos y sonido: Ideal para distribuir la señal y la alimentación en grandes escenarios modulares.
• Instalaciones fijas: Salas de conciertos, teatros, auditorios y discotecas donde la continuidad y limpieza de la señal es fundamental.
• Producciones de espectáculos y giras: Configuraciones complejas de truss que requieren divisores robustos, fáciles de montar y que permitan cableado combinado de potencia y datos.
• Estudios de televisión: Entornos de rodaje que utilizan enjambres de luminarias modernas y dependen del protocolo RDM para gestionar el parcheo a distancia.

Preguntas frecuentes

¿Qué ocurre si hay un cortocircuito en uno de los cables de las salidas?
Gracias al riguroso aislamiento galvánico presente de forma independiente en cada puerto de salida, el cortocircuito quedará totalmente confinado en esa línea de cable específica. La otra salida y la entrada principal seguirán transmitiendo la señal con absoluta normalidad, protegiendo tanto el controlador principal como los equipos de la línea sana.

¿Este divisor bloquea o interfiere con la información de estado que devuelven los focos RDM?
No interfiere en absoluto. A diferencia de los splitters DMX convencionales, este modelo está diseñado para mantener abierta la comunicación bidireccional. La consola de iluminación recibirá sin problemas la telemetría y los datos que devuelvan las cabezas móviles conectadas aguas abajo.

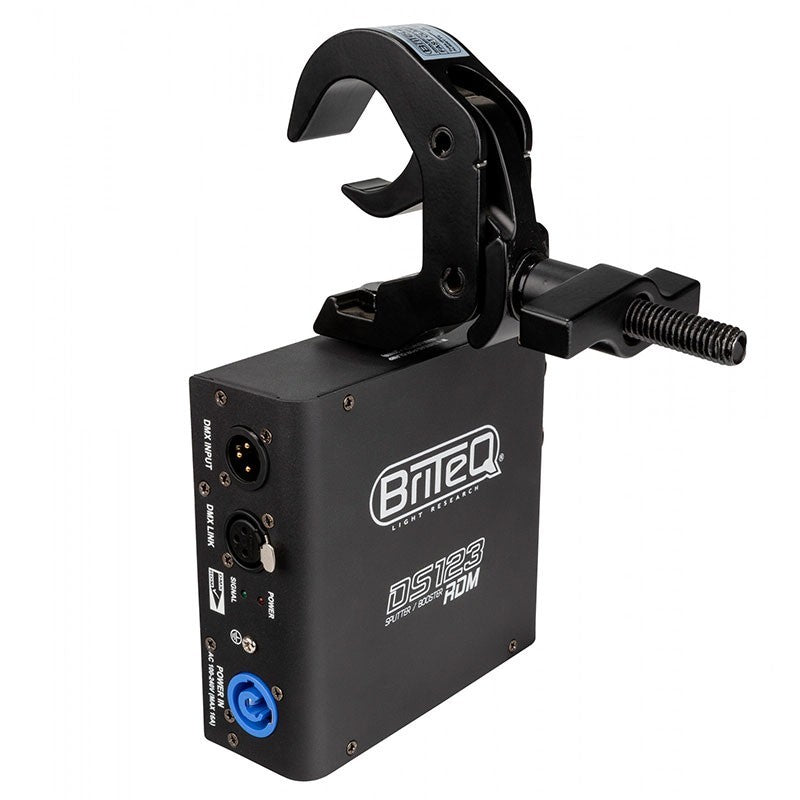

¿Cómo se fija en una estructura de truss de aluminio?
El chasis del divisor incluye un punto de anclaje con rosca estándar M10. Solo es necesario enroscar cualquier garra o abrazadera de iluminación compatible con esta métrica (el equipo no incluye la garra, se adquiere como accesorio opcional) y colgarlo en el tubo del truss, apretando la fijación con seguridad.

¿Existe alguna versión de este divisor para instalaciones con conectores de 5 pines?
Sí, la marca ofrece un modelo paralelo denominado DS125-RDM, destinado a las instalaciones que estandarizan el uso de 5 pines, equipando conectores XLR de 5 polos y conectores de alimentación compatibles con PowerCON TRUE1 de 16 A.

Descripción para proyectos

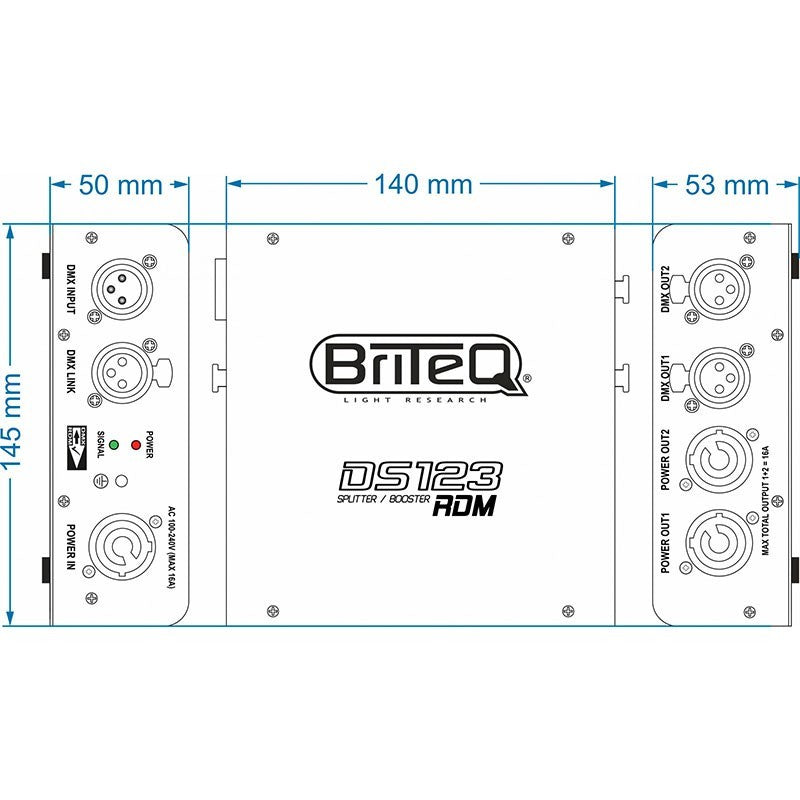

Divisor y amplificador activo de señal DMX de una entrada y dos salidas con soporte íntegro para protocolo RDM (comunicación bidireccional). Incorpora aislamiento galvánico de alta seguridad, independiente en todas las etapas de entrada y salida. Tensión de funcionamiento en rango de AC 100 - 240 V, 50/60 Hz, con un consumo energético nominal de 1 W. Conectividad de entrada formada por 1 conector XLR de 3 pines, 1 salida link XLR de 3 pines (pass-through) y 1 toma de alimentación de 16 A Seetronic compatible con estándar PowerCON. Conectividad de salida provista de 2 conectores XLR de 3 pines y 2 tomas de puenteo de alimentación de 16 A Seetronic compatibles con PowerCON. Chasis metálico de formato ultracompacto con indicadores LED frontales de presencia de tensión y señal de datos. Sistema de anclaje integrado mediante rosca métrica M10. Grado de protección IP apto para interiores. Dimensiones físicas del chasis de 140 x 145 x 50 mm y peso de 0,75 kg.
