Briteq DS125-RDM - Divisor y Amplificador DMX con RDM de 5 Pines

Briteq DS125-RDM - Divisor y Amplificador DMX con RDM de 5 Pines

El divisor y amplificador de señal Briteq DS125-RDM es la solución definitiva para optimizar y asegurar el rendimiento de cualquier red de iluminación profesional. Diseñado para ofrecer una transmisión de datos impecable, este splitter DMX compatible al 100 % con el protocolo RDM permite dividir la alimentación de red y la señal DMX en dos salidas ópticamente separadas, garantizando una comunicación bidireccional estable entre los controladores y los diferentes dispositivos del escenario. Su avanzado diseño resuelve los problemas más comunes en las cadenas complejas de iluminación, asegurando que un inconveniente técnico o eléctrico en una de las líneas no fluya ni afecte en absoluto al resto de la instalación.

Una de las grandes ventajas de este dispositivo es su función de refuerzo y regeneración de señal, conocida como función booster. Al enviar la señal de control a través de largas distancias de cableado, la información puede atenuarse; este equipo regenera los datos para hacer que toda la instalación sea significativamente más fiable y flexible de configurar. Todo esto se complementa con una máxima seguridad operativa gracias a su completo aislamiento galvánico entre todas sus entradas y salidas, proporcionando una barrera indispensable frente a picos de voltaje o bucles de masa que podrían dañar equipos de alto valor.

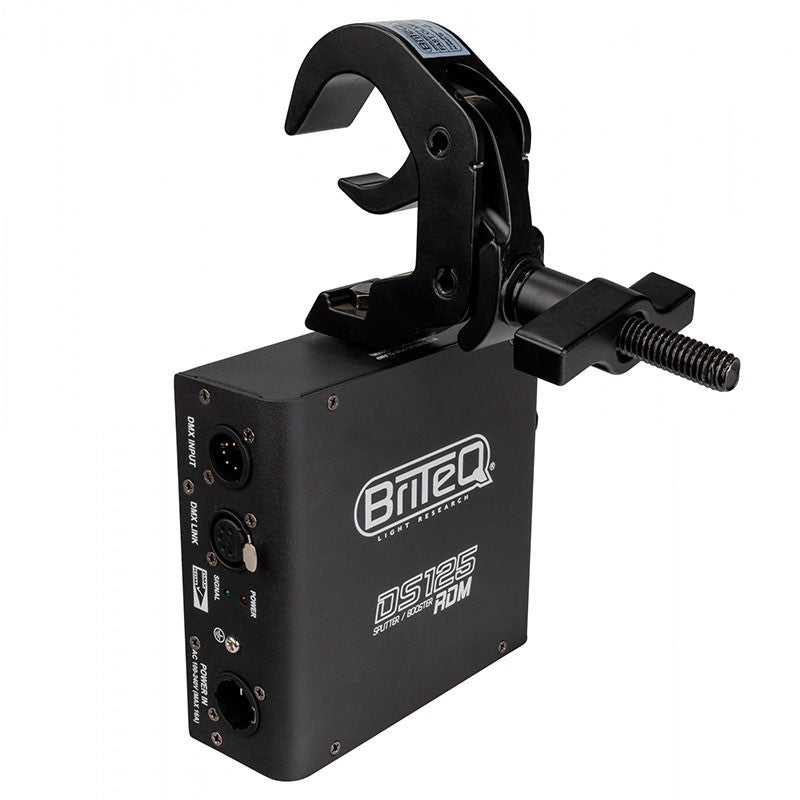

Pensado especialmente para los profesionales de los eventos más exigentes, el Briteq DS125-RDM destaca por su construcción extremadamente robusta y un tamaño reducido que permite ocultarlo en cualquier lugar de la escenografía. Cuenta con una tuerca de fijación para roscas M10 estándar, lo que simplifica su anclaje aéreo a cualquier estructura o truss. (Es importante mencionar que la garra mostrada en las imágenes de referencia no está incluida en el paquete y se suministra opcionalmente como accesorio). Además, el equipo está adaptado para funcionar de forma sobresaliente con mangueras combinadas de alimentación y señal, como los cables COMBI HILEC, optimizando de manera drástica el tiempo de conexionado durante los montajes de eventos.

Características principales

• Aislamiento óptico y galvánico: Separación integral de las señales para garantizar que un fallo en la primera línea no comprometa el funcionamiento de la segunda ni de la consola matriz.
• Compatibilidad RDM bidireccional: Permite el flujo de información de ida y vuelta para la monitorización, configuración y gestión remota de luminarias modernas.
• Conectividad profesional de 5 pines: Integración de conectores XLR de 5 pines, el estándar indispensable en la industria de la iluminación profesional y giras.
• Alimentación y señal unificadas: Cuenta con una entrada y dos salidas con conectores Seetronic compatibles con PowerCON a 16 A, facilitando el puenteo y encadenamiento eléctrico.
• Función Booster activa: Regenera la señal DMX entrante para superar las distancias límite de cableado sin pérdida de datos ni retardos.
• Indicadores visuales: Incorpora testigos LED para comprobar al instante la correcta alimentación y la presencia de señal DMX.
• Adaptación universal: Funciona en cualquier entorno gracias a su fuente de alimentación interna AC 100-240 V, que abarca el estándar eléctrico mundial.

Beneficios para el profesional del escenario

La incorporación de este divisor en el inventario se traduce en una tranquilidad operativa absoluta para los técnicos y responsables de escenario. Las empresas dedicadas al alquiler audiovisual y la instalación se benefician de un dispositivo que protege de fallos de corriente externos y a la vez acelera significativamente los tiempos de montaje. Al integrar el envío eléctrico en paralelo a las dos salidas DMX, se reduce drásticamente la saturación de cableado sobre la estructura, garantizando un resultado más limpio y ordenado. Su robusto chasis blindado soporta sin problemas las condiciones abusivas del transporte y el uso ininterrumpido a la intemperie o en interior.

Casos de uso

• Compañías de alquiler (Rental) y giras: Dispositivo indispensable por su enorme resistencia estructural y porque aísla la señal principal de posibles fallos causados por material ajeno conectado a la línea.
• Festivales y eventos al aire libre: Su veloz sistema de instalación con rosca M10 en estructuras truss y su formato ultracompacto lo hacen ideal para la arquitectura efímera sobre los escenarios.
• Teatros y auditorios: Permite realizar divisiones y derivaciones de señal libres de interferencias entre los racks de potencia, las varas superiores y el foso.
• Platós de televisión: Garantiza la estabilidad total en las redes DMX, brindando soporte RDM para el reajuste de configuraciones a distancia de manera segura y en directo.

Preguntas frecuentes

¿Qué función tiene exactamente el aislamiento galvánico en este equipo?
El aislamiento galvánico separa eléctricamente los circuitos de entrada y de salida. Esto significa que si se produce un cortocircuito o una sobrecarga en cualquiera de las líneas de salida conectadas a los focos, la barrera galvánica impide que el fallo eléctrico retorne a la mesa de luces o afecte a las demás líneas de control.

¿Puedo montarlo de forma aérea en un escenario?
Sí, el chasis de la unidad incorpora de serie un punto de fijación con rosca hembra M10. Esto le permite atornillar directamente cualquier garra estándar para suspenderlo con seguridad de la estructura metálica del techo o el truss.

¿Qué incluye la caja del producto?
El embalaje completo incluye un Divisor DS125-RDM, un cable de alimentación principal y el manual de usuario correspondiente para su correcta operación.

¿Necesito un adaptador de corriente adicional para utilizarlo en distintos países?
No, el dispositivo viene equipado con una fuente de alimentación conmutada interna que se adapta automáticamente a un amplio rango de tensiones, operando sin problema entre 100 V y 240 V en corriente alterna.

Descripción para proyectos

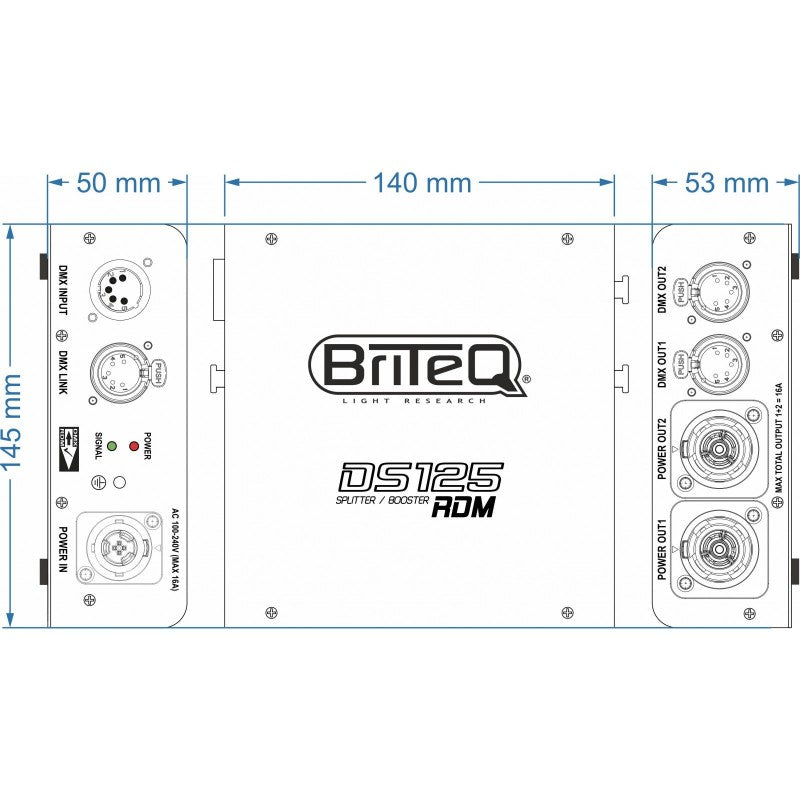

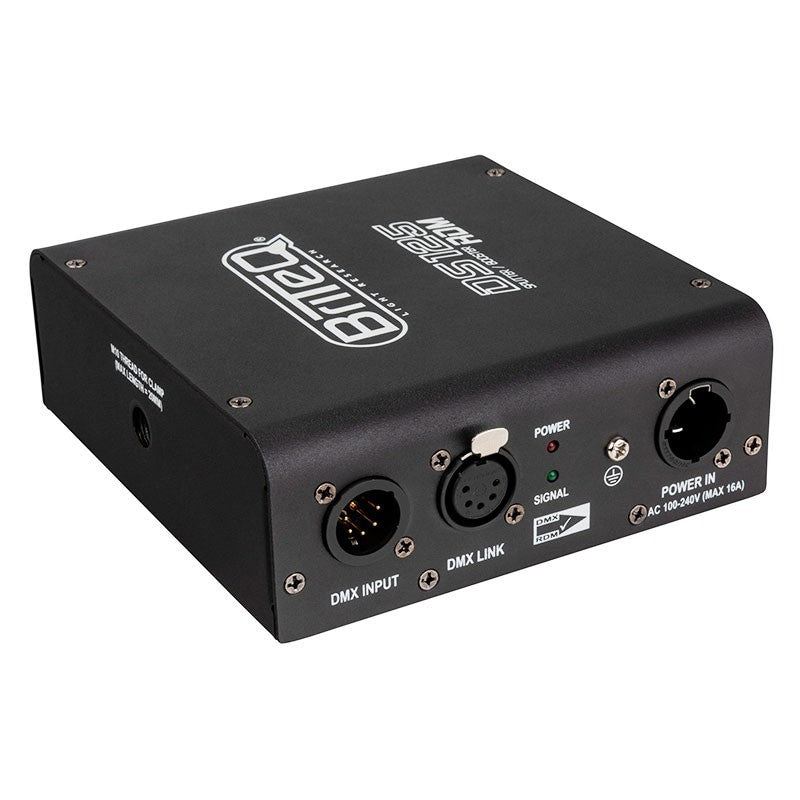

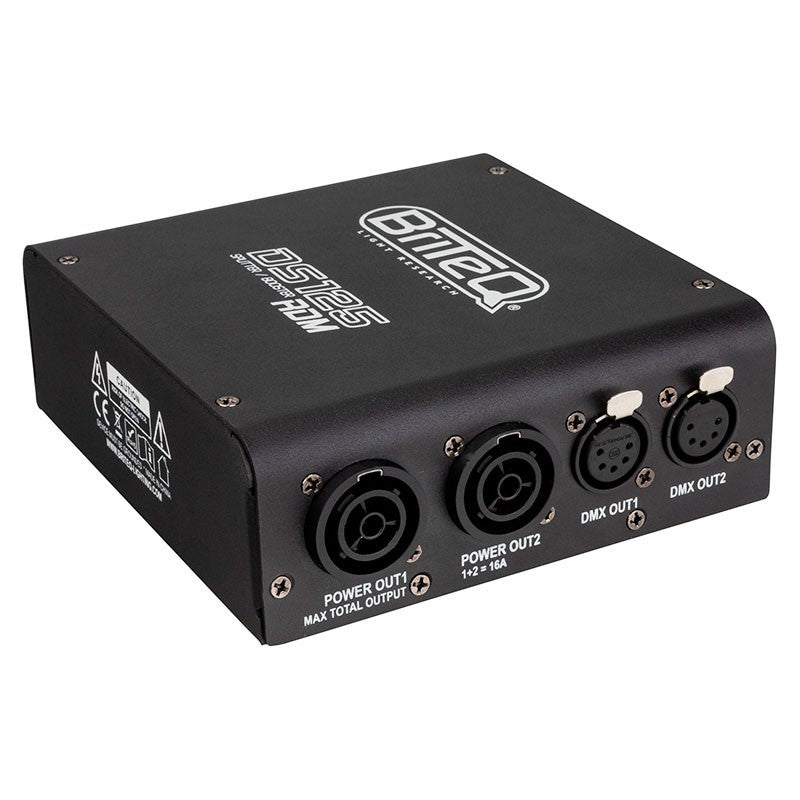

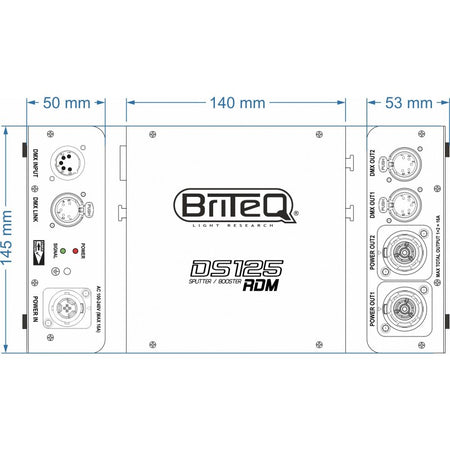

Divisor y amplificador de señal DMX compatible con el protocolo de comunicación bidireccional RDM. Dispone de aislamiento óptico y galvánico completo e independiente entre todos sus puertos. En términos de conectividad, integra 1 entrada de señal DMX mediante conector XLR de 5 pines (que incluye un puerto de paso directo DMX o pass-through) y 1 entrada de alimentación eléctrica mediante conector Seetronic compatible con PowerCON a 16 A. Ofrece 2 salidas de señal DMX aisladas con conectores XLR de 5 pines, equipadas cada una de ellas con su correspondiente puerto de salida de alimentación (16 A compatible con PowerCON). Cuenta con función de regeneración de señal (Booster) integrada. Su chasis metálico incorpora una tuerca de fijación para métrica M10, e incluye LEDs indicadores de estado de tensión y señal. Su fuente de alimentación interna es de rango completo (AC 100 - 240 V, 50/60 Hz) con un consumo nominal inferior a 1 W. Cuenta con clasificación de protección IP20. Sus dimensiones físicas son 140 x 145 x 50 mm y su peso neto es de 0,75 kg.
