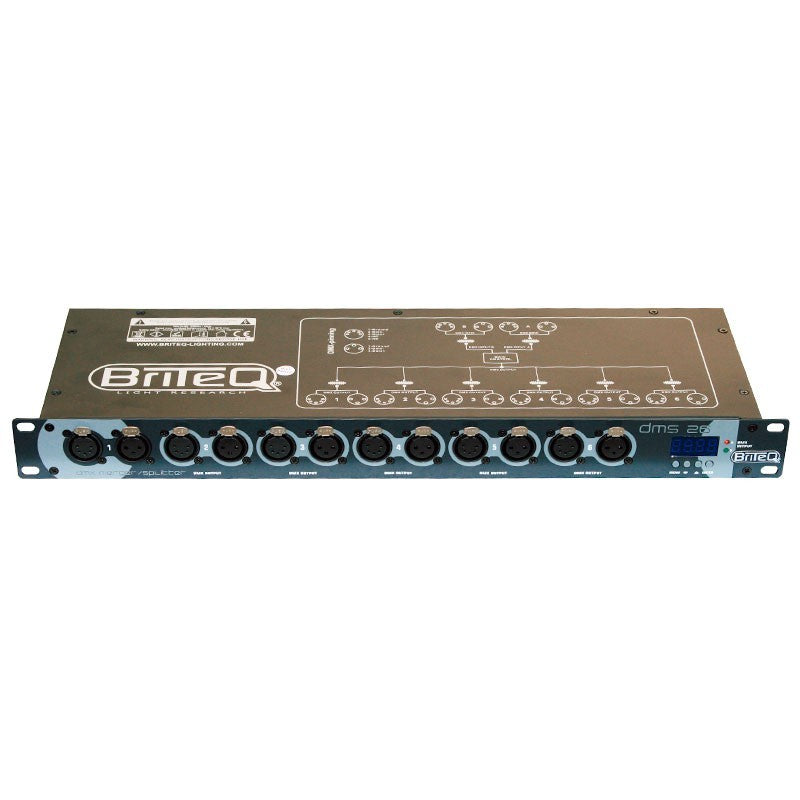

Briteq DMS-26 - Merger, Splitter y Booster DMX (2 Entradas / 6 Salidas)

Briteq DMS-26 - Merger, Splitter y Booster DMX (2 Entradas / 6 Salidas)

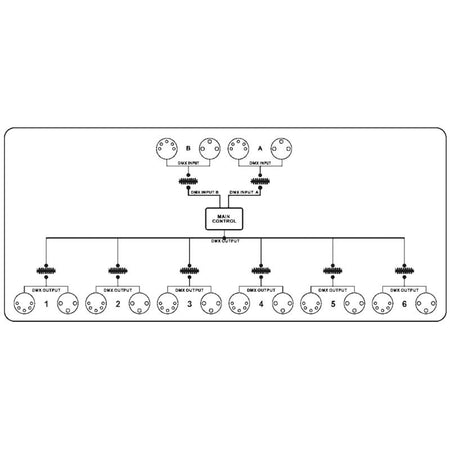

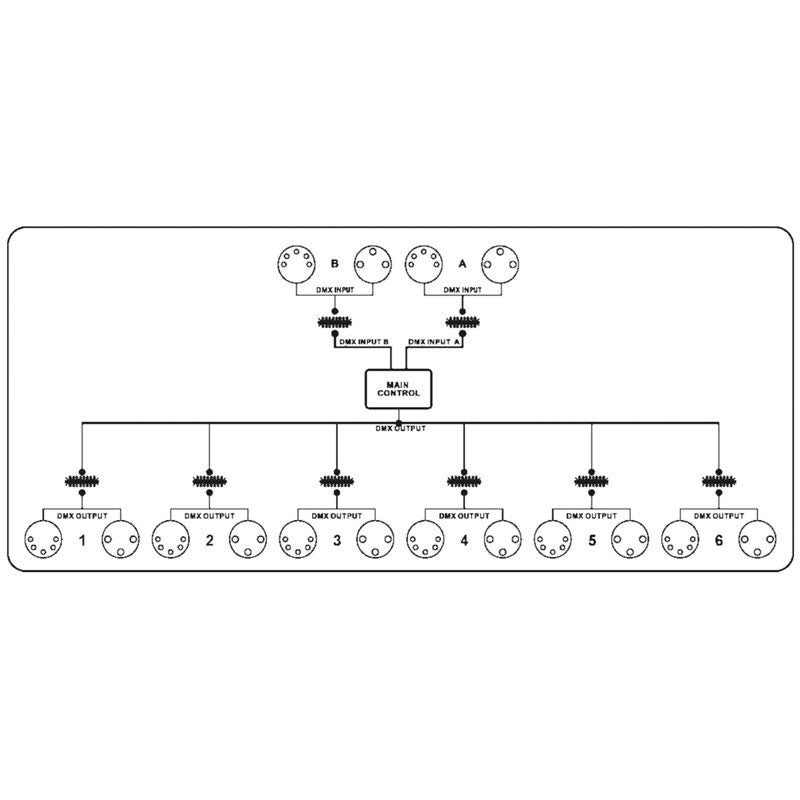

El Briteq DMS-26 es una solución integral y robusta diseñada para asegurar, distribuir y gestionar las instalaciones de iluminación profesional más exigentes. Este potente equipo actúa simultáneamente como Merger, Splitter y Booster DMX en una sola unidad de formato rack de 19 pulgadas (1U). Ofrece un aislamiento eléctrico del 100 % entre todas sus entradas y salidas, previniendo que cualquier cortocircuito o problema de red en una línea específica comprometa el resto del ecosistema de iluminación. Dispone de 2 entradas DMX y 6 salidas DMX, equipadas de fábrica con conectores XLR duales de 3 pines y 5 pines, lo que garantiza una conectividad inmediata sin necesidad de engorrosos adaptadores.

La función de amplificador (Booster) analiza de forma inteligente la señal DMX entrante y la regenera desde cero. Este proceso es fundamental para asegurar transmisiones impecables a través de largas tiradas de cableado, evitando caídas de datos y protegiendo el control absoluto sobre cabezas móviles, cañones LED y otros equipos DMX o RDM. Toda su configuración y el enrutamiento avanzado, incluyendo la respuesta frente a fallos o la sincronización temporal, se controlan de manera accesible a través de su intuitiva pantalla LED de 4 dígitos ubicada en el panel frontal.

Características principales

• Funcionalidad 3 en 1: Integra Merger (Fusión), Splitter (Divisor) y Booster (Amplificador DMX) en un chasis compacto y resistente.
• Aislamiento eléctrico total: 100 % de separación galvánica entre todas las entradas y salidas, aislando los fallos eléctricos de cada sector.
• Conectividad universal: Cuenta con 2 entradas y 6 salidas DMX aisladas, dotadas con conectores XLR tanto de 3 pines como de 5 pines.
• Regeneración de señal: La función Booster reconstruye la señal DMX desde el origen para entregar datos puros, estables y sin retrasos.
• Múltiples modos de Fusión (Merger):
  • HTP (Highest Takes Precedence): El valor más alto de dos canales idénticos provenientes de dos señales DMX adquiere la prioridad.
  • Backup (Respaldo): Si la señal en la entrada primaria (A) se interrumpe, el sistema cede el control inmediatamente a la entrada secundaria (B).
  • Merger clásico: Permite combinar las señales de dos consolas diferentes por un único cable, pudiendo definir la dirección de inicio del segundo controlador.
• Sincronización adaptativa: La tasa de refresco o actualización de las salidas DMX es ajustable desde 23 ms (44 Hz) hasta 45 ms (22 Hz), optimizando la compatibilidad entre controladores rápidos y aparatos antiguos más lentos.
• Comportamiento de seguridad configurable: En caso de que se pierdan ambas señales DMX, el operador puede elegir entre tres estados de emergencia: Null (corta la señal por completo), Hold (congela las salidas en su último valor registrado) o Clear (reinicia todos los valores a cero).
• Gestión visual rápida: Panel con pantalla LED de 4 dígitos para parametrizar cómodamente las funciones en zonas de poca visibilidad.

Beneficios del producto

El dispositivo constituye una red de seguridad inestimable para técnicos, ingenieros de iluminación y empresas de alquiler (rental). Su función de Backup previene cualquier apagón repentino en eventos en vivo, ya que asegura una transición imperceptible a un controlador de repuesto si el principal experimenta un fallo. Su arquitectura con aislamiento completo evita grandes desastres técnicos: si un equipo situado en el escenario provoca un cortocircuito en una de las seis líneas de salida, el resto del espectáculo continuará con total normalidad. Además, la compatibilidad dual (3 y 5 pines) elimina uno de los problemas más frecuentes en los montajes de giras, facilitando la interconexión con aparatos de distintas épocas y marcas. Al poder ajustar la velocidad de envío de datos, se evitan comportamientos erráticos o parpadeos en focos sensibles, asegurando una fluidez perfecta en la iluminación de cualquier escenario de Tempo Shop.

Casos de uso

• Conciertos y grandes giras: Para distribuir ramales de señal independientes hacia los diferentes trusses del escenario con la máxima seguridad.
• Teatros y auditorios: Perfecto en montajes fijos donde conviven el controlador principal en la sala técnica y consolas auxiliares para el personal a pie de pista.
• Producciones audiovisuales y televisión: Garantiza que largas longitudes de cable no degraden la señal, manteniendo respuestas nítidas en los aparatos DMX gracias a la regeneración interna.
• Clubes nocturnos e instalaciones de ocio: Actúa como el centro neurálgico que protege la red general de iluminación, dividiendo sectores (pista, VIP, barra) y previniendo caídas totales del sistema.

Preguntas frecuentes

• ¿Qué sucede si falla el controlador DMX principal a mitad del evento?
  Al configurar el dispositivo en el modo Backup, el Briteq DMS-26 transfiere el control a la mesa secundaria conectada en la entrada B de manera instantánea, por lo que el show seguirá operando sin interrupción.
• ¿Se pueden utilizar cables de 3 y 5 pines simultáneamente?
  Sí, los conectores duales permiten interconectar indistintamente líneas de 3 o 5 pines en cualquiera de sus entradas o de sus 6 salidas, lo que elimina la dependencia de accesorios adaptadores.
• ¿Cómo funciona exactamente el aislamiento eléctrico?
  El equipo cuenta con una barrera galvánica entre cada toma. Esto significa que un pico de tensión, un cable dañado o un cortocircuito en uno de los dispositivos conectados a una salida no retornará al amplificador ni afectará a las otras cinco salidas.
• ¿Para qué sirve el ajuste de sincronización temporal (23 ms a 45 ms)?
  Ciertas mesas de control emiten la señal a una velocidad que equipos de iluminación de generaciones pasadas no logran procesar, lo que causa fallos de movimiento o destellos. Ralentizar el tiempo de salida estabiliza la lectura de la red por parte de todos los dispositivos.

Descripción para proyectos

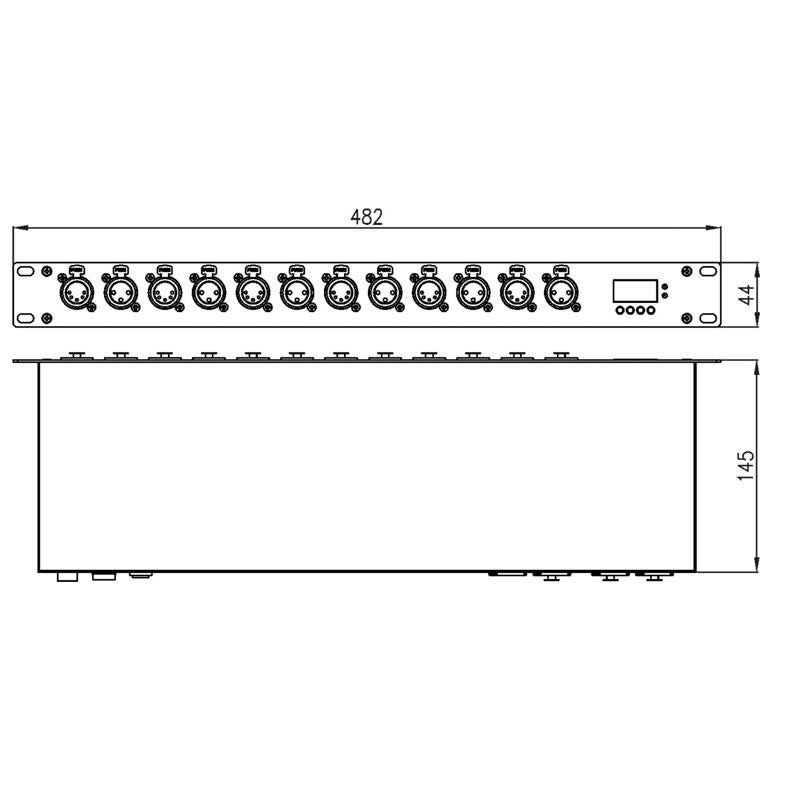

Controlador Briteq DMS-26 con funciones integradas de Merger, Splitter y Booster DMX. Formato de montaje en rack de 19 pulgadas y 1 unidad de altura (1U). Cuenta con 2 entradas y 6 salidas DMX con aislamiento eléctrico y galvánico del 100 %, operables mediante conectores XLR de 3 y 5 pines. Función Booster para análisis y regeneración de señal entrante. Función Merger con modos HTP, Backup y combinador para dos controladores. Sincronización de velocidad de salidas DMX ajustable de 23 ms (44 Hz) a 45 ms (22 Hz). Comportamiento en caso de fallo de entrada configurable mediante modos Null, Hold o Clear. Interfaz frontal con pantalla LED de 4 dígitos. Alimentación de red AC 230V a 50/60 Hz. Índice de protección para uso interior IP20. Dimensiones físicas de 482 x 44 x 150 mm y peso total de 2,9 kg.
