Briteq BT-NONAMOVE - Yugo Motorizado DMX con Movimiento PAN/TILT para Convertir BT-NONABEAM en Proyector Móvil

Briteq BT-NONAMOVE - Yugo Motorizado DMX con Movimiento PAN/TILT para Convertir BT-NONABEAM en Proyector Móvil

El Briteq BT-NONAMOVE es un yugo motorizado profesional con control DMX y RDM, diseñado para transformar el proyector LED estático Briteq BT-NONABEAM en un potente sistema de iluminación robotizada con movimientos PAN y TILT. Este accesorio de motorización permite ampliar las posibilidades creativas del efecto Svoboda de Briteq, incorporando movimientos rápidos, silenciosos y precisos para grandes espectáculos, conciertos, escenarios, teatros y producciones audiovisuales.

Equipado con motores trifásicos de alto rendimiento y posicionamiento PAN/TILT de 16 bits, el BT-NONAMOVE ofrece movimientos fluidos y precisos, permitiendo orientar dinámicamente los haces de luz generados por el BT-NONABEAM. Esta combinación convierte una luminaria de efectos estática en un sistema móvil capaz de producir cortinas de luz dinámicas, secuencias de movimiento sincronizadas y efectos escénicos de gran impacto visual.

Una de sus principales ventajas es su sistema de instalación rápida sin herramientas. El BT-NONABEAM puede montarse sobre el yugo motorizado en menos de un minuto mediante cuatro cierres rápidos. La comunicación inteligente entre ambos dispositivos permite integrar automáticamente sus funciones de iluminación y movimiento, sin necesidad de realizar configuraciones independientes complejas.

El Briteq BT-NONAMOVE incorpora tres modos DMX combinados de 18, 34 y 50 canales, además de un modo especial de 5 canales destinado al funcionamiento con el accesorio opcional BT-NONAMIRROR. También dispone de comunicación bidireccional RDM, que facilita la configuración remota de parámetros como la dirección DMX y el modo de funcionamiento desde una consola compatible.

Su pantalla LCD a color con codificador rotativo proporciona acceso a los menús de configuración, información del sistema y funciones de mantenimiento. Además, incorpora un sensor de gravedad que adapta automáticamente la orientación de la pantalla para facilitar su lectura durante las operaciones de montaje.

Gracias a sus conexiones profesionales XLR de 3 y 5 pines para DMX y conectores Neutrik PowerCON TRUE1 de entrada y salida, permite integrar varios equipos en instalaciones de iluminación complejas y simplificar el cableado mediante conexiones en cascada.

Con un peso declarado de 15,5 kg, acabado negro, protección IP20 y alimentación universal de 100 a 240 V CA, el Briteq BT-NONAMOVE está orientado al mercado profesional de iluminación espectacular, compañías de alquiler audiovisual, empresas de producción técnica y diseñadores de iluminación.

Importante: el BT-NONAMOVE es un yugo motorizado y no incorpora fuente luminosa propia. El proyector Briteq BT-NONABEAM y el accesorio BT-NONAMIRROR se comercializan por separado.

Características principales del Briteq BT-NONAMOVE

• Yugo motorizado profesional: diseñado para convertir el proyector estático Briteq BT-NONABEAM en un sistema de iluminación móvil.
• Motores trifásicos de alto rendimiento: proporcionan movimientos PAN y TILT rápidos, silenciosos y precisos.
• Resolución de movimiento de 16 bits: permite controlar con precisión el posicionamiento horizontal y vertical del proyector.
• Movimiento PAN de 540°: amplio recorrido horizontal para crear efectos dinámicos.
• Movimiento TILT de 270°: orientación vertical para dirigir los haces luminosos hacia diferentes zonas del escenario.
• Montaje rápido sin herramientas: sistema de cuatro cierres rápidos que permite instalar el BT-NONABEAM en menos de un minuto.
• Comunicación inteligente entre dispositivos: integración automática de las funciones del motor de movimiento y del proyector conectado.
• Control DMX profesional: modos combinados de 18, 34 y 50 canales para gestionar movimiento e iluminación.
• Modo especial de 5 canales: funcionamiento independiente del yugo con el accesorio de espejo BT-NONAMIRROR.
• Protocolo RDM: comunicación bidireccional para configuración y gestión remota mediante equipos compatibles.
• Compatible con BT-NONAMIRROR: posibilidad de instalar un espejo móvil de doble cara de 46 x 20 cm.
• Pantalla LCD a color: visualización de parámetros y menús de configuración.
• Codificador rotativo: navegación sencilla por los ajustes del dispositivo.
• Sensor de gravedad: orientación automática de la pantalla.
• Conectores DMX XLR de 3 y 5 pines: entradas y salidas para integración en sistemas de iluminación profesional.
• Conectores PowerCON TRUE1: entrada y salida de alimentación para facilitar el conexionado en cadena.
• Software actualizable: permite incorporar actualizaciones de firmware compatibles.
• Soportes omega incluidos: dos adaptadores de fijación de gran tamaño para facilitar su instalación en estructuras compatibles.
• Protección IP20: diseñado para aplicaciones en interiores.
• Alimentación universal: AC 100-240 V, 50/60 Hz.
• Acabado negro: integración visual en instalaciones escénicas profesionales.

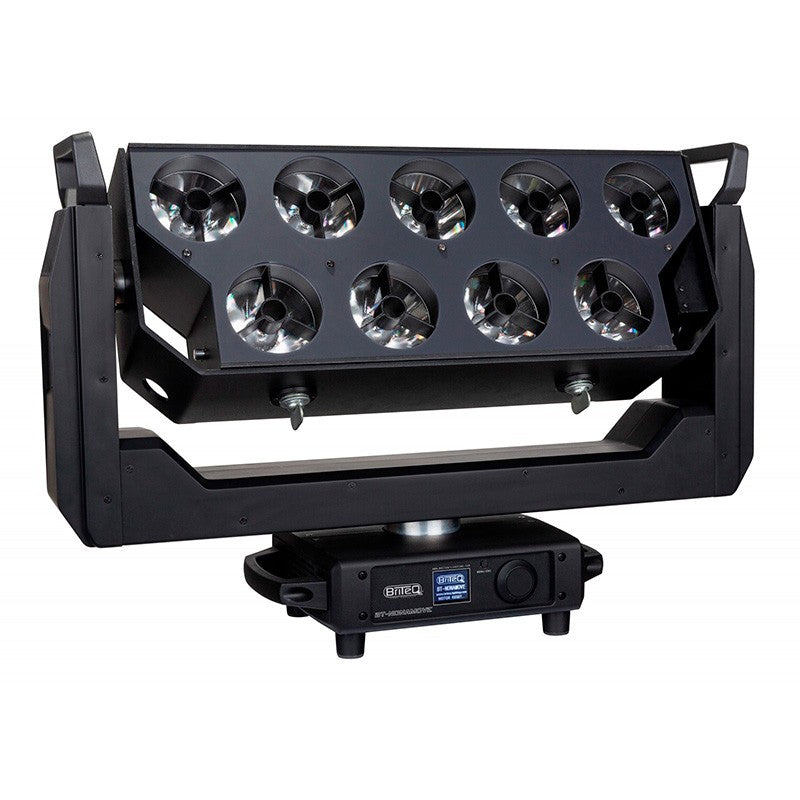

Convierte el BT-NONABEAM en un sistema de iluminación robotizada

El Briteq BT-NONAMOVE ha sido desarrollado específicamente para ampliar las posibilidades del BT-NONABEAM, un proyector LED inspirado en los tradicionales sistemas de iluminación escénica Svoboda.

El BT-NONABEAM incorpora nueve fuentes LED de 60 W con mezcla de blanco cálido y blanco frío, capaces de generar haces estrechos de aproximadamente 4°. También dispone de iluminación RGB en el panel frontal, permitiendo combinar haces blancos intensos con efectos decorativos de color.

Cuando se instala sobre el yugo motorizado BT-NONAMOVE, estos haces dejan de estar limitados a una orientación estática y pueden desplazarse mediante movimientos PAN y TILT controlados desde una consola DMX.

La combinación permite desarrollar efectos de iluminación como cortinas móviles de luz, movimientos sincronizados de múltiples proyectores, barridos escénicos y composiciones dinámicas de haces paralelos.

El yugo funciona como una estructura robotizada de movimiento, mientras que el BT-NONABEAM proporciona las fuentes LED y las funciones de iluminación. Ambas unidades se comunican para trabajar como un sistema integrado.

Motores trifásicos con movimientos PAN/TILT de 16 bits

El BT-NONAMOVE utiliza motores trifásicos diseñados para ofrecer un elevado par motor y movimientos rápidos, silenciosos y precisos.

El sistema dispone de un recorrido horizontal PAN de 540° y un recorrido vertical TILT de 270°, proporcionando una amplia libertad de posicionamiento del conjunto.

La resolución de 16 bits permite realizar ajustes finos de posición, una característica especialmente útil en aplicaciones donde se necesitan movimientos suaves, transiciones progresivas y repetibilidad en secuencias programadas.

El control DMX permite gestionar la posición PAN, el ajuste fino PAN, la posición TILT, el ajuste fino TILT y la velocidad de movimiento.

Esta configuración resulta apropiada para montajes de iluminación donde varios proyectores deben trabajar de forma coordinada siguiendo efectos programados desde una consola profesional.

Instalación rápida sin herramientas

Una de las principales ventajas del Briteq BT-NONAMOVE es su sistema de montaje rápido, diseñado para agilizar las operaciones de instalación y desmontaje en producciones profesionales.

El proyector BT-NONABEAM se fija al yugo mediante cuatro cierres rápidos. El fabricante indica que la instalación puede realizarse en menos de un minuto y sin utilizar herramientas adicionales.

El procedimiento de instalación consiste en bloquear temporalmente la estructura en una posición adecuada, colocar el proyector sobre el bastidor, asegurar los cuatro cierres rápidos y conectar los enlaces internos de alimentación y comunicación.

Una vez conectadas ambas unidades, el sistema reconoce la configuración y permite controlar el conjunto como un equipo de iluminación móvil.

El dispositivo incorpora bloqueos mecánicos de PAN y TILT para facilitar el transporte y las operaciones de instalación. Estos bloqueos deben liberarse antes de encender el equipo.

Control DMX combinado de 18, 34 y 50 canales

El Briteq BT-NONAMOVE permite gestionar el movimiento y las funciones del proyector BT-NONABEAM mediante una única configuración DMX.

El fabricante establece tres modos de funcionamiento combinado:

• Modo de 18 canales DMX: 5 canales dedicados al movimiento del yugo y 13 canales correspondientes al BT-NONABEAM.
• Modo de 34 canales DMX: 5 canales de movimiento y 29 canales de control del proyector.
• Modo de 50 canales DMX: 5 canales para PAN/TILT y 45 canales para las funciones avanzadas del BT-NONABEAM.
• Modo especial de 5 canales DMX: destinado al control del yugo cuando se utiliza el accesorio BT-NONAMIRROR.

Esta arquitectura permite seleccionar el nivel de control apropiado para cada producción, desde configuraciones relativamente sencillas hasta sistemas con control individualizado de las fuentes LED y sus efectos.

La comunicación entre el yugo y el BT-NONABEAM ajusta automáticamente el modo de canales del proyector, simplificando el proceso de configuración.

Comunicación RDM para gestión y configuración remota

El BT-NONAMOVE incorpora compatibilidad con el protocolo RDM (Remote Device Management), que permite establecer comunicación bidireccional entre el equipo y una consola DMX compatible.

Mediante RDM se pueden consultar datos de identificación, información del dispositivo y parámetros relacionados con su configuración.

Entre las funciones de administración remota documentadas se encuentran:

• Identificación del dispositivo conectado.
• Consulta del fabricante y modelo.
• Visualización de la versión del firmware.
• Consulta de la dirección DMX asignada.
• Consulta del número de canales utilizados.
• Selección remota del modo de funcionamiento DMX.
• Modificación de la dirección DMX desde una consola compatible.

Esta funcionalidad resulta especialmente útil en instalaciones con numerosos equipos suspendidos, ya que permite realizar determinados cambios de configuración sin necesidad de acceder físicamente a cada dispositivo.

Compatible con el espejo móvil Briteq BT-NONAMIRROR

Además de convertir el BT-NONABEAM en un proyector móvil, el BT-NONAMOVE puede utilizarse con el accesorio opcional Briteq BT-NONAMIRROR.

Este adaptador transforma el yugo motorizado en un sistema de espejo móvil de doble cara con una superficie de 46 x 20 cm.

El sistema dispone de dos superficies diferenciadas:

• Cara frontal pulida: superficie reflectante diseñada para redirigir haces luminosos concentrados, incluidos haces láser apropiados para este tipo de aplicación.
• Cara posterior difusora: reflector que permite producir reflexiones suaves y dispersas para efectos de iluminación ambiental o escenográfica.

Cuando se instala el BT-NONAMIRROR, el yugo puede utilizar su modo especial de 5 canales DMX para gestionar los movimientos y la velocidad del sistema.

Esta configuración amplía las posibilidades creativas del equipo, permitiendo utilizar una misma plataforma motorizada con dos tipos diferentes de accesorios escénicos.

Nota: el BT-NONAMIRROR es un accesorio opcional y no está incluido con el BT-NONAMOVE.

Pantalla LCD a color y configuración mediante codificador rotativo

El Briteq BT-NONAMOVE dispone de una pantalla LCD a color con un sistema de menús diseñado para facilitar la configuración del equipo.

La navegación se realiza mediante un codificador rotativo que permite desplazarse por las opciones, seleccionar funciones y confirmar los parámetros configurados.

El equipo incorpora un sensor de gravedad que adapta automáticamente la orientación de la pantalla, manteniendo una lectura correcta cuando cambia la posición de instalación.

Desde el menú se pueden gestionar diferentes parámetros y funciones:

• Dirección de inicio DMX.
• Modo de canales DMX.
• Bloqueo automático del menú.
• Comportamiento de la pantalla cuando se pierde la señal DMX.
• Información de temperatura.
• Contador de horas de funcionamiento acumuladas.
• Contador de horas de la última sesión.
• Consulta de errores registrados.
• Visualización de valores DMX recibidos.
• Información del modelo y versión del firmware.
• Funciones de reinicio PAN/TILT.
• Ajustes de calibración de las posiciones de movimiento.

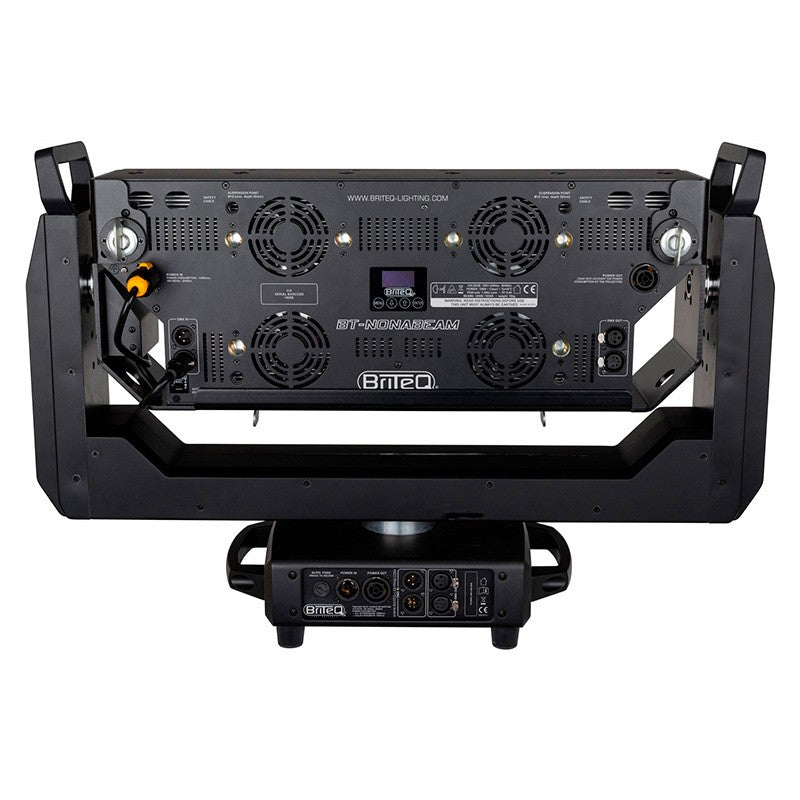

Conexiones profesionales XLR y PowerCON TRUE1

El yugo motorizado Briteq BT-NONAMOVE incorpora conexiones destinadas a sistemas profesionales de iluminación escénica.

Conexiones DMX

• Entrada DMX XLR de 3 pines: recepción de señal desde una consola o dispositivo de control.
• Salida DMX XLR de 3 pines: transmisión de señal hacia otros equipos.
• Entrada DMX XLR de 5 pines: conexión profesional alternativa para sistemas DMX.
• Salida DMX XLR de 5 pines: enlace de señal hacia otras luminarias o dispositivos.
• Compatibilidad RDM: comunicación bidireccional a través de la infraestructura DMX compatible.

Conexiones de alimentación

• Entrada Neutrik PowerCON TRUE1: alimentación eléctrica del equipo.
• Salida Neutrik PowerCON TRUE1: permite alimentar otros dispositivos compatibles mediante conexión en cascada, respetando las limitaciones eléctricas del fabricante.

El manual técnico contempla la conexión de hasta tres unidades en cadena mediante el sistema de alimentación indicado, siempre que se respeten los límites eléctricos de la instalación.

También dispone de una conexión interna DMX y alimentación para enlazar el BT-NONABEAM con el yugo motorizado.

Diseño profesional para montaje en truss y estructuras escénicas

El BT-NONAMOVE está diseñado para instalaciones profesionales de iluminación en escenarios y estructuras de soporte compatibles.

Incorpora puntos de fijación para los soportes omega de gran tamaño incluidos, facilitando su integración en sistemas de rigging mediante los accesorios de suspensión adecuados.

El dispositivo también se suministra con cables de seguridad para las configuraciones de montaje previstas por el fabricante.

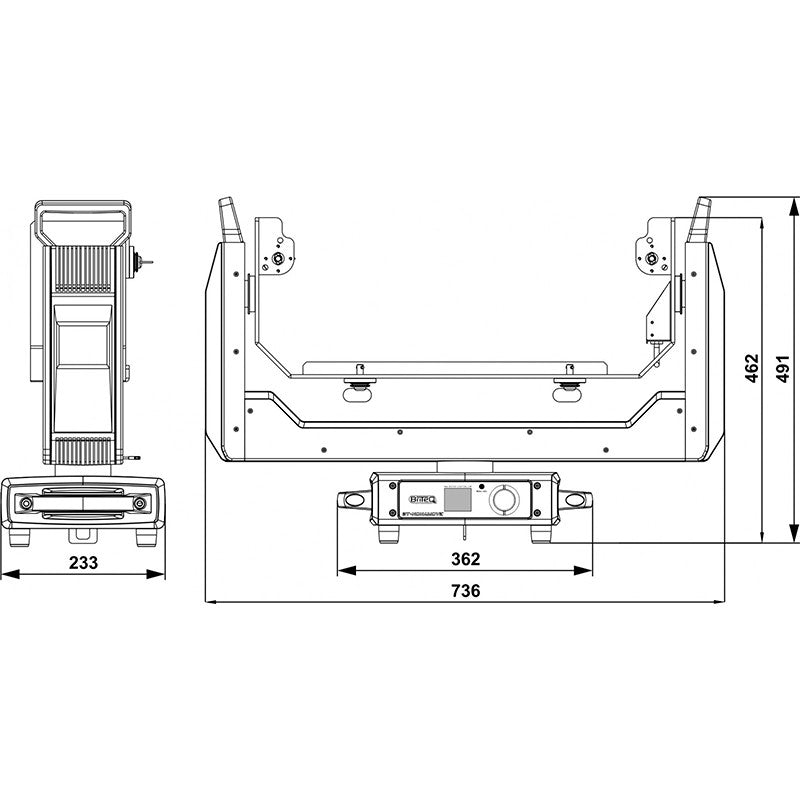

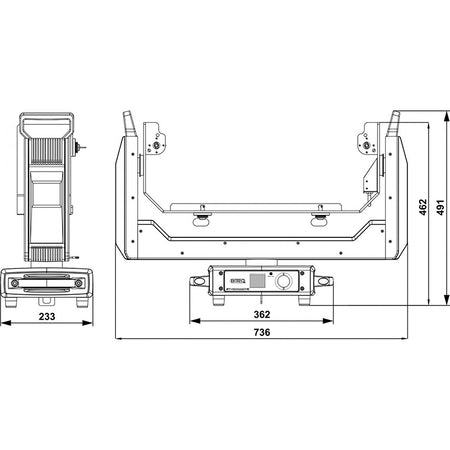

Sus dimensiones exteriores son de aproximadamente 736 x 233 x 491 mm, según el plano técnico del equipo, y su peso indicado en la ficha comercial actual es de 15,5 kg.

La carcasa presenta un acabado negro y una clasificación de protección IP20, por lo que está destinada a utilizarse en interiores y espacios protegidos de la humedad.

Para instalaciones suspendidas es necesario respetar los procedimientos de seguridad establecidos por el fabricante, utilizar accesorios de suspensión apropiados, comprobar la resistencia de la estructura portante e incorporar las retenciones de seguridad correspondientes.

Beneficios del Briteq BT-NONAMOVE

• Transformación de equipos existentes: permite incorporar movimiento a los proyectores BT-NONABEAM compatibles sin sustituir el sistema de iluminación.
• Mayor creatividad escénica: incorpora barridos, cambios de orientación y efectos dinámicos a los haces de luz.
• Movimientos precisos: sistema PAN/TILT con resolución de 16 bits.
• Funcionamiento silencioso: motores trifásicos diseñados para aplicaciones audiovisuales profesionales.
• Montaje rápido: sistema de cierres que permite instalar el proyector sin herramientas adicionales.
• Control centralizado: integración de movimiento e iluminación mediante DMX.
• Gestión remota: compatibilidad con RDM para facilitar la configuración.
• Versatilidad: compatible con BT-NONABEAM y con el espejo móvil opcional BT-NONAMIRROR.
• Conectividad profesional: entradas y salidas DMX de 3 y 5 pines, además de PowerCON TRUE1.
• Configuración accesible: pantalla LCD a color, codificador rotativo y menús de información y mantenimiento.
• Actualización de firmware: posibilidad de actualizar el software del equipo.
• Orientado a rental: diseño para aplicaciones profesionales con operaciones frecuentes de montaje y desmontaje.

Aplicaciones y casos de uso

• Conciertos y festivales: creación de cortinas móviles de luz y efectos de haces sincronizados sobre grandes escenarios.
• Producciones teatrales: incorporación de movimientos controlados a proyectores de efectos Svoboda.
• Estudios de televisión: generación de efectos dinámicos de iluminación para programas, actuaciones y producciones audiovisuales.
• Espectáculos musicales: creación de secuencias de iluminación sincronizadas con la música.
• Eventos corporativos: iluminación dinámica para presentaciones, lanzamientos y espectáculos escénicos.
• Empresas de alquiler de iluminación: ampliación de las posibilidades de los equipos BT-NONABEAM existentes.
• Instalaciones escénicas temporales: configuración de sistemas móviles mediante estructuras truss.
• Diseño de iluminación profesional: control preciso de orientación y movimiento desde consolas DMX.
• Espectáculos con espejos móviles: utilización del accesorio opcional BT-NONAMIRROR para generar reflexiones dinámicas de haces luminosos.

Contenido de la caja

El Briteq BT-NONAMOVE se suministra con los siguientes elementos:

• 1 yugo motorizado Briteq BT-NONAMOVE.
• 2 soportes omega grandes para montaje.
• 1 cable de seguridad de 45 cm.
• 1 cable de seguridad de 70 cm.
• 1 cable de alimentación eléctrica.
• 1 manual de instrucciones.

El proyector BT-NONABEAM y el accesorio BT-NONAMIRROR no están incluidos.

Preguntas frecuentes sobre el Briteq BT-NONAMOVE

¿Qué es el Briteq BT-NONAMOVE?

Es un yugo motorizado profesional que permite convertir el proyector estático BT-NONABEAM en un sistema de iluminación móvil con control PAN/TILT mediante DMX.

¿Incluye el proyector BT-NONABEAM?

No. El BT-NONAMOVE es exclusivamente el sistema de movimiento. El proyector LED BT-NONABEAM debe adquirirse por separado.

¿Cuánto tiempo se tarda en instalar el BT-NONABEAM?

El fabricante indica que puede instalarse en menos de un minuto mediante cuatro cierres rápidos y sin herramientas adicionales.

¿Qué movimientos permite realizar?

Permite movimientos horizontales PAN de hasta 540° y verticales TILT de hasta 270°, con control de posicionamiento de 16 bits.

¿Cuántos canales DMX utiliza?

Dispone de tres modos combinados de 18, 34 y 50 canales para utilizarse con el BT-NONABEAM. También ofrece un modo especial de 5 canales destinado a su funcionamiento con el accesorio BT-NONAMIRROR.

¿Es compatible con RDM?

Sí. Permite comunicación bidireccional mediante RDM, incluyendo la consulta y configuración remota de determinados parámetros desde controladores compatibles.

¿Se puede utilizar con un espejo móvil?

Sí. Es compatible con el accesorio Briteq BT-NONAMIRROR, un espejo de doble cara de 46 x 20 cm que permite crear efectos de reflexión mediante movimientos motorizados.

¿Los motores son silenciosos?

Sí. Briteq especifica motores trifásicos diseñados para proporcionar movimientos rápidos, silenciosos y precisos.

¿Se puede instalar suspendido sobre truss?

Sí. Incorpora puntos de fijación para los soportes omega incluidos. La instalación debe realizarse por personal cualificado, utilizando abrazaderas y sistemas de seguridad adecuados para la estructura y carga prevista.

¿Puede utilizarse en exteriores?

El BT-NONAMOVE tiene protección IP20 y está diseñado para interiores. No debe exponerse directamente a la lluvia o humedad sin una protección apropiada y validada para la instalación.

¿Es necesario actualizar el firmware del BT-NONABEAM?

La documentación oficial de Briteq identifica la versión de firmware 1.04 del BT-NONABEAM como necesaria para su utilización con el BT-NONAMOVE. Antes de instalar el conjunto, conviene comprobar la versión del firmware del proyector.

¿Se puede actualizar el software del BT-NONAMOVE?

Sí. El fabricante indica que admite actualizaciones de firmware.

¿Qué alimentación eléctrica necesita?

Según la ficha comercial oficial, el dispositivo trabaja con una alimentación de 100 a 240 V CA y una frecuencia de 50/60 Hz.

¿El BT-NONAMOVE incorpora iluminación LED?

No. El yugo motorizado no incorpora una fuente de luz propia. La iluminación procede del BT-NONABEAM conectado o de fuentes externas cuando se utiliza el accesorio de espejo móvil.

Descripción técnica para proyectos, presupuestos y licitaciones

Yugo motorizado profesional para conversión de proyector estático en sistema de iluminación robotizada, marca Briteq, modelo BT-NONAMOVE, compatible con proyector BT-NONABEAM y accesorio de espejo móvil BT-NONAMIRROR. Equipado con motores trifásicos para movimientos PAN/TILT de resolución de 16 bits, recorrido horizontal PAN de 540° y recorrido vertical TILT de 270°. Modos de control DMX combinado de 18, 34 y 50 canales, más modo especial de 5 canales para funcionamiento con espejo móvil. Protocolo de comunicación DMX512 y RDM bidireccional, pantalla LCD a color con codificador rotativo, sensor de orientación de pantalla y software actualizable. Sistema de fijación de proyector mediante cuatro cierres rápidos, conexiones de entrada y salida DMX XLR de 3 y 5 pines, alimentación mediante conectores Neutrik PowerCON TRUE1 de entrada y salida. Tensión de alimentación de 100-240 V CA, 50/60 Hz, consumo indicado en ficha comercial de 50 W, grado de protección IP20 y acabado negro. Dimensiones exteriores aproximadas de 736 x 233 x 491 mm y peso declarado en ficha comercial de 15,5 kg. Incluye dos soportes omega grandes, cables de seguridad de 45 y 70 cm, cable de alimentación y manual de instrucciones. Suministro sin proyector BT-NONABEAM ni accesorio BT-NONAMIRROR.
